2021-2022学年人教版物理九年级综合提升
第十六章 第1节 电 压
一、单选题

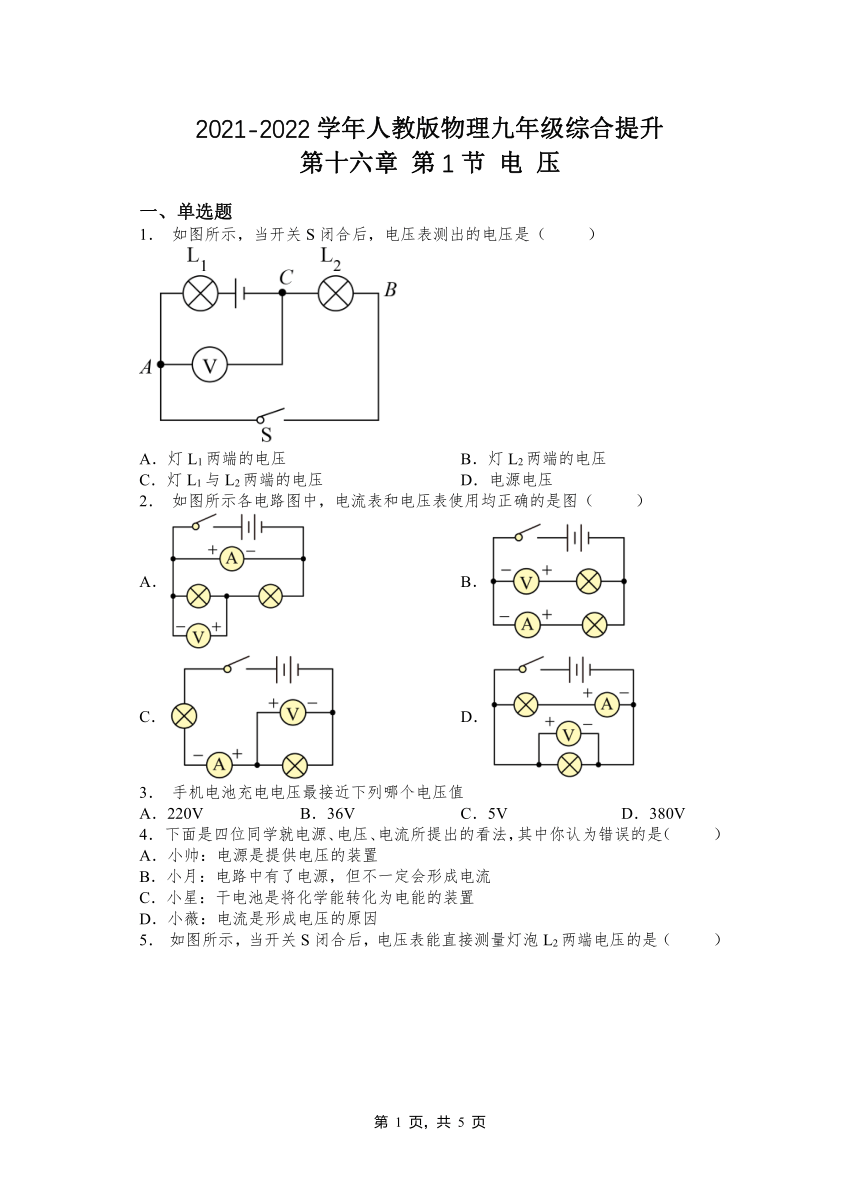

1． 如图所示，当开关S闭合后，电压表测出的电压是（ ）
A．灯L1两端的电压 B．灯L2两端的电压
C．灯L1与L2两端的电压 D．电源电压
2． 如图所示各电路图中，电流表和电压表使用均正确的是图（ ）
A． B．
C． D．
3． 手机电池充电电压最接近下列哪个电压值
A．220V B．36V C．5V D．380V
4． 下面是四位同学就电源、电压、电流所提出的看法，其中你认为错误的是（ ）
A．小帅：电源是提供电压的装置
B．小月：电路中有了电源，但不一定会形成电流
C．小星：干电池是将化学能转化为电能的装置
D．小薇：电流是形成电压的原因

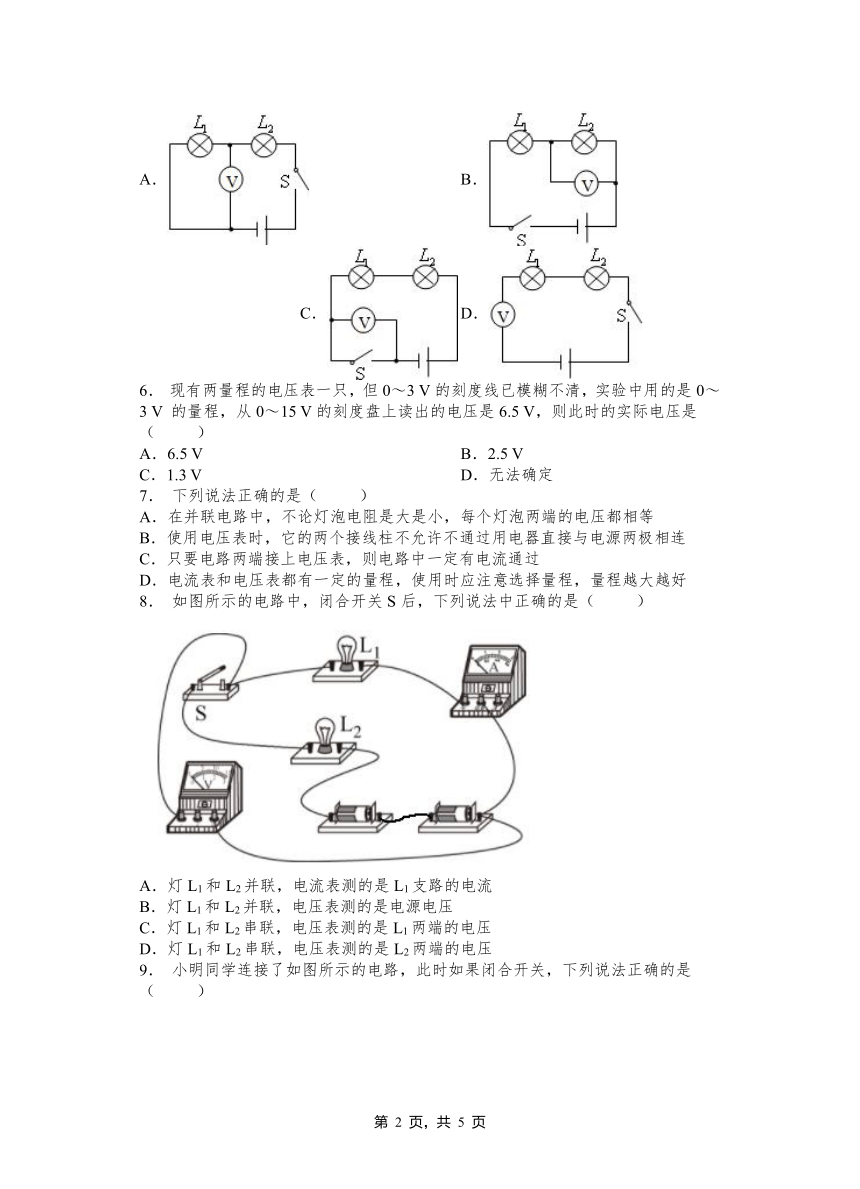

5． 如图所示，当开关S闭合后，电压表能直接测量灯泡L2两端电压的是（ ）
A． B． C． D．
6． 现有两量程的电压表一只，但0～3 V的刻度线已模糊不清，实验中用的是0～3 V 的量程，从0～15 V的刻度盘上读出的电压是6.5 V，则此时的实际电压是（ ）
A．6.5 V B．2.5 V
C．1.3 V D．无法确定
7． 下列说法正确的是（ ）
A．在并联电路中，不论灯泡电阻是大是小，每个灯泡两端的电压都相等
B．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连
C．只要电路两端接上电压表，则电路中一定有电流通过
D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好
8． 如图所示的电路中，闭合开关S后，下列说法中正确的是（ ）
A．灯L1和L2并联，电流表测的是L1支路的电流
B．灯L1和L2并联，电压表测的是电源电压
C．灯L1和L2串联，电压表测的是L1两端的电压
D．灯L1和L2串联，电压表测的是L2两端的电压
9． 小明同学连接了如图所示的电路，此时如果闭合开关，下列说法正确的是（ ）
A．电源损坏 B．电压表一定损坏
C．电压表测的是电源电压 D．L1、L2都不亮，电压表无示数
10．下列电表示数为1.4A的是（ ）
A． B．
C． D．
二、填空题
11．某同学有一个电压表（两个量程分别为0~3 V和0~15 V），测量由两节已用过的干电池串联组成的电池组的电压时，他随便选择了一个量程读数，记录的数据是10 V，则实际电压应该是_______V。
12．一般照明电路的电压为_____伏，只有不高于__________伏的电压对人体是安全的；二 节干电池的电压是_______伏；一只节蓄电池的电压为_______伏．
13．电压表的使用：A、电压表应该与被测电路______联；B、要使电流从电压表的___接线柱流进，____接线柱流出。C、根据被测电路的电压选择适当的_______（被测电压不要超过电压表的量程，预先不知道被测电压的大约值时，先用________试触）。
14．对人体安全的电压________V，我国家庭中电视两端的电压是________V．
15．亲爱的同学：你会使用下面的实验仪器吗？如图所示，为多用途“演示教学电表”的接线情况，此时所测的物理量是______，测量范围是_____，示数为______。
16．如图所示，当开关S闭合后，要使灯L1、L2并联，甲表是________（选填“电流表”或“电压表”），若甲、乙两个表调换位置，闭合开关S后，仍能继续发光的灯是______．
17．普通公路上照明的路灯其电压为__________伏，这个电压是属于__________（选填“高"或“低"）压；大桥上的路灯可以同时亮起、同时熄灭，路灯之间是__________（选填“串联"或“并联”）连接的。
18．二节普通5号干电池的电压是__伏，我国家庭电路的电压是__伏，马路上的路灯有一盏坏了其他灯却不受影响，说明：路灯之间一定是__联的（选填“串”或“并”）．
19．电压用字母____表示，国际制单位的主单位是_______，简称___，符号是____。常用单位有千伏（KV）和毫伏（mV）。1KV = 103V=106mV。家庭照明电路的电压是_____V；一节干电池的电压是______V；一节蓄电池的电压是_____V；对人体安全的电压不高于_____V。
20．某同学在用学生电压表测量电压时用的是0～3V得量程，但记录的读数却是6.5V，则你认为该同学失误的原因可能是________，如果是这个原因，那么实际的电压应当是________ V．
2021-2022学年人教版物理九年级第十六章 第1节电压（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B D C D B C A C C B
二、填空题
11．2
12．220；36；3；2．
13．并 正 负 量程 大量程
14．不高于36 220
15． 电压 0～10V 4V
16．电压表 L1
17．220 低 并联
18．3；220；并．
19．U 伏特 伏 V 220 1.5 2 36
20．看错量程； 1.3。
