第十六章 第2节串、并联电路中电压的规律综合提升2021-2022学年人教版九年级全一册物理（有答案）

2021-2022学年人教版物理九年级综合提升
第十六章 第2节 串、并联电路中电压的规律
一、单选题
1． 关于如图的电路，下面的说法正确的是（ ）
A．开关闭合后，V2的示数大于V1的示数
B．开关闭合后，V1的示数等于电源电压
C．开关闭合后，V2的示数等于V1的示数
D．开关闭合后，V1的示数减V2的示数等于L2两端电压
2． 如图所示，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因可能是（ ）
A．灯L1处短路 B．灯L2处短路
C．灯L1处断路 D．灯L2处断路
3． 如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（ ）
A．V1示数为6V B．V1示数大于6V
C．V示数小于6V D．V示数大于6V
4． 如图所示，当开关S1断开，S2接通时，电压表读数为4.5V，当开关S1接通，S2断开时，电压表的示数为2.1V，那么，当S1、S2均断开时，小灯泡L1和L2两端的电压分别为（ ）
A．2.1 V 4.5 V B．2.4 V 2.1 V
C．4.5 V 6.6 V D．4.5V 2.1 V
5． 已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全，则电路的工作电流和电源最大电压为
A．0.5A 12V B．1.5A 12V C．1.5A 8V D．0.5A 8V
6． 如图所示某同学测电路中的电压，试分别指出在这个电路中：总电压、L2两端的电压分别是
A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．6V，4.8V
7． 把两个灯泡连接到电源两极上，用电压表测得两个灯泡两端的电压相等，则这两个灯泡的连接方式（ ）
A．一定并联 B．一定串联 C．串联、并联都有可能 D．无法判断
8． 在“探究串联电路电压的特点”活动中，某同学设计的电路图如图所示，实验中使用的电源是两节干电池。下列说法中正确的是（ ）
A．该同学连接电路时至少要用8根导线
B．实验中应该选择规格相同的小灯泡
C．只要将电压表接在B点的导线改接到C点就能测出总电压
D．只要将电压表接在A点的导线改接到C点就能测出L2两端的电压
9． 2019年合肥市区实验操作考试某同学抽签试题：“测量串联电路电压”，他按如图甲所示连接电路，闭合开关后，用电压表分别测量UAB、UBC、UAC三处电压，关于在实验过程中出现的情况，下列说法正确的是（ ）
A．只要实验操作、读数正确，三次测量结果一定不会出现
B．连接好电路，闭合开关后电压表示数出现如图乙所示的情况，必须将电压表校零
C．实验时电压表示数出现UAB=UAC，且不为0，可能是A、B之间发生了断路
D．测出UAB间电压后，保持B不动，将电压表连线由A改接到C，即可测出UBC
10．在探究串联电路中的电压规律时，下列的实验步骤正确的顺序是（ ）
①熟悉电压表的量程和正确读法；②正确读出所测量的电压的数据，并记录下来；
③根据记录的数据，详解总结串联电路的电压规律；④根据电路图连接正确的电路．
A．①②③④
B．④③②①
C．①④②③
D．④①③②
二、填空题
11．图中三盏灯两端的电压都是2V，开关闭合后，电压表的M接线柱分别接到a、b、c、d四点时，电压表的示数分别是_______V，______ V，_______V，________V。
12．下图是探究并联电路的电压规律的电路图,V1的示数为3 V,则V2的示数为____ V,电源电压为______ V,三个电压值可以用一个公式表示为___________________．

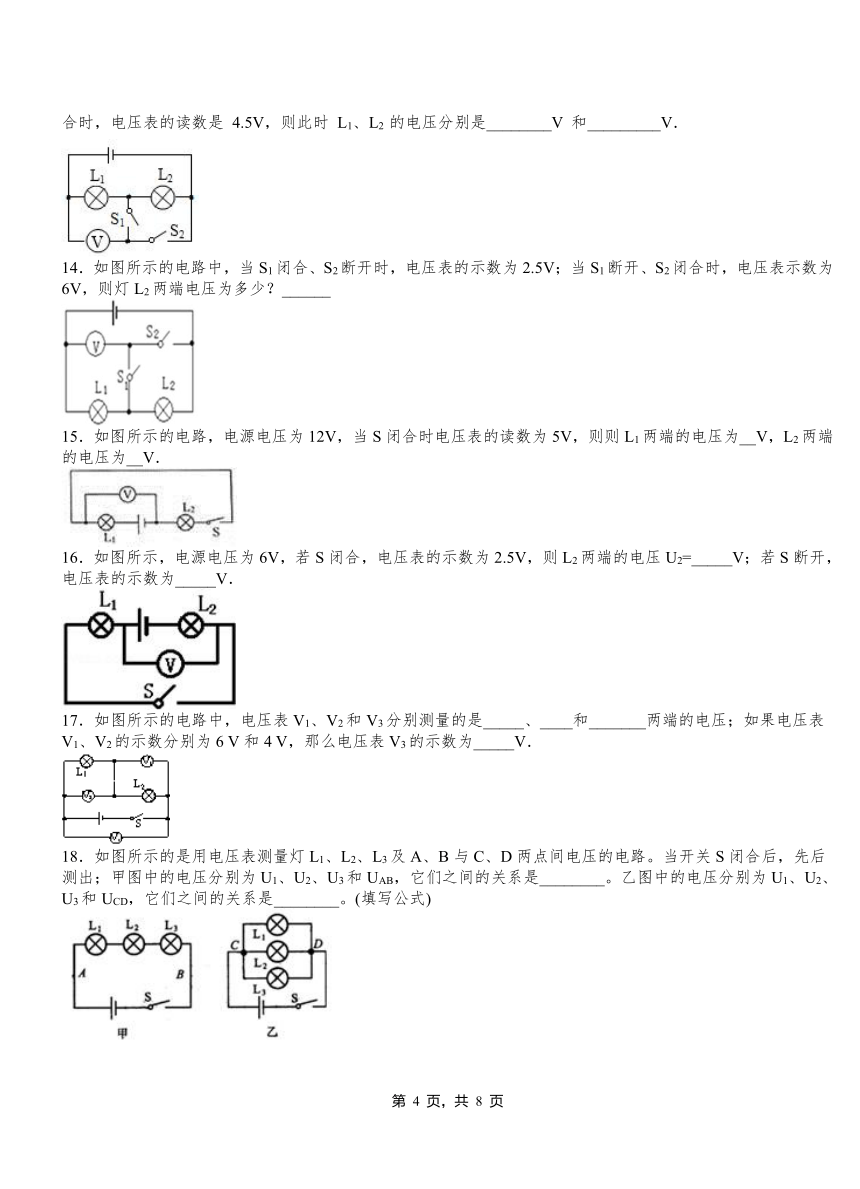

13．如图 所示，电源电压保持不变，当开关 S1 闭合、S2 断开时，电压表的读数是 3V；当 S1断开，S2 闭合时，电压表的读数是 4.5V，则此时 L1、L2 的电压分别是________V 和_________V．
14．如图所示的电路中，当S1闭合、S2断开时，电压表的示数为2.5V；当S1断开、S2闭合时，电压表示数为6V，则灯L2两端电压为多少？______
15．如图所示的电路，电源电压为12V，当S闭合时电压表的读数为5V，则则L1两端的电压为__V，L2两端的电压为__V．
16．如图所示，电源电压为6V，若S闭合，电压表的示数为2.5V，则L2两端的电压U2=_____V；若S断开，电压表的示数为_____V．
17．如图所示的电路中，电压表V1、V2和V3分别测量的是_____、____和_______两端的电压；如果电压表V1、V2的示数分别为6 V和4 V，那么电压表V3的示数为_____V．
18．如图所示的是用电压表测量灯L1、L2、L3及A、B与C、D两点间电压的电路。当开关S闭合后，先后测出；甲图中的电压分别为U1、U2、U3和UAB，它们之间的关系是________。乙图中的电压分别为U1、U2、U3和UCD，它们之间的关系是________。(填写公式)
19．一个小电动机工作时，要求电源电压是6 V，如果用干电池作电源，需要______节干电池串联起来，如果用铅蓄电池作电源，需要_________联起来．
20．如图所示的电路中，当S闭合后，两个灯泡都能正常发光，若电源电压为6V，灯L1两端的电压为2.5V，则L2两端的电压为________V，电压表的示数为________V．
三、实验题
21．李芳同学在对串联电路电压规律进行实验探究时，利用现有的器材按如下步骤进行了操作：
A．按如图所示的电路图连接好电路；
B．闭合开关S，用电压表测出L1两端的电压；
C．在测L2两端的电压时，李小芳同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
D．测出AC间的电压．
（1）对小芳同学以上实验操作评价是：
①在拆接电路时，开关应该 ______ ；
②小芳同学用上面的方法 ______ （能、不能）测出L2两端的电压？为什么？ ______
（2）李芳同学改正后，要用电压表测灯L2两端的电压，连接电路如图甲所示．图中只有一根导线连错了，请你在连错的导线上划“×”，并用笔画线表示导线将电路连接正确．
（_______）
（3）改正电路后，闭合开关，电压表示数如图乙所示，电压表的示数为 ______ V，若电源电压为3V，则灯L1两端的电压是 ______ V．
22．小聪同学在物理实验时,对串联电路电压规律进行了探究．
猜想与假设：串联电路总电压等于各用电器两端的电压之和；
设计与进行实验：
①按图所示的电路图连接电路；
UAB/V UBC/V UAC/V
2.4 1.4 3.75
②闭合开关，用电压表测出L1两端的电压；
③在测L2两端的电压时,小聪同学为了节省实验时间,采用以下方法:电压表所接的B接点不动,只断开A接点,并改接到C接点上；
④测出AC间的电压．
交流与评估：
（1）在拆接电路时,开关必须 ；（2）小聪同学用上面的方法能否测出L2两端的电压 为什么 ．（3）方法改进后，测出AB、BC、AC间的电压记录在上面表格中.详解小聪同学的实验数据可以得出的结论是: 串联电路总电压 各用电器两端的电压之和（选填“等于”或“不等于”）．（4）这个实验在设计方案上还存在的不足之处是： ．
2021-2022学年人教版物理九年级第十六章 第2节串、并联电路中电压的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B B A B D D C C C C
二、填空题
11． 0 2 4 6
12．3 3 U=U1=U2
13．3 1.5
14．3.5V
15．7 5
16．3.5 6
17．电源电压 L1 L2 2
18． UAB＝U1+U2+U3 UCD＝U1＝U2＝U3
19．4 3
20．3.5 3.5
三、实验题
21．断开 不能 电压表正负接线柱接反了 1.2 1.8
22．断开 不能，电压表正负接线柱接反了 等于 只进行一次实验就得出结论，结论不具有普遍性．
