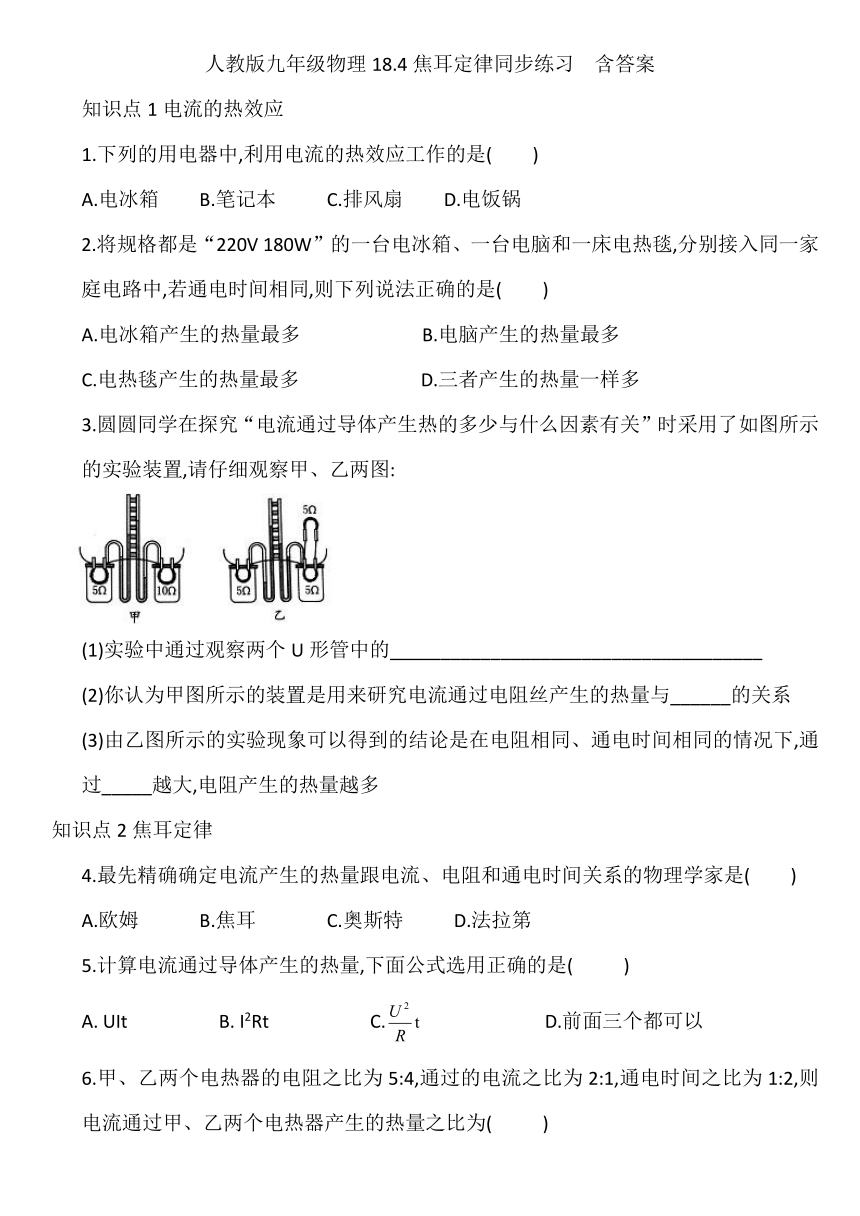

人教版九年级物理18.4焦耳定律同步练习 含答案

人教版九年级物理18.4焦耳定律同步练习 含答案
知识点1电流的热效应
1.下列的用电器中,利用电流的热效应工作的是( )
A.电冰箱 B.笔记本 C.排风扇 D.电饭锅
2.将规格都是“220V 180W”的一台电冰箱、一台电脑和一床电热毯,分别接入同一家 庭电路中,若通电时间相同,则下列说法正确的是( )
A.电冰箱产生的热量最多 B.电脑产生的热量最多
C.电热毯产生的热量最多 D.三者产生的热量一样多
3.圆圆同学在探究“电流通过导体产生热的多少与什么因素有关”时采用了如图所示的实验装置,请仔细观察甲、乙两图:
(1)实验中通过观察两个U形管中的_____________________________________
(2)你认为甲图所示的装置是用来研究电流通过电阻丝产生的热量与______的关系
(3)由乙图所示的实验现象可以得到的结论是在电阻相同、通电时间相同的情况下,通过_____越大,电阻产生的热量越多
知识点2焦耳定律
4.最先精确确定电流产生的热量跟电流、电阻和通电时间关系的物理学家是( )
A.欧姆 B.焦耳 C.奥斯特 D.法拉第
5.计算电流通过导体产生的热量,下面公式选用正确的是( )
A. UIt B. I2Rt C. D.前面三个都可以
6.甲、乙两个电热器的电阻之比为5:4,通过的电流之比为2:1,通电时间之比为1:2,则电流通过甲、乙两个电热器产生的热量之比为( )
A.5:2 B.5:4 C.2:5 D.10:1

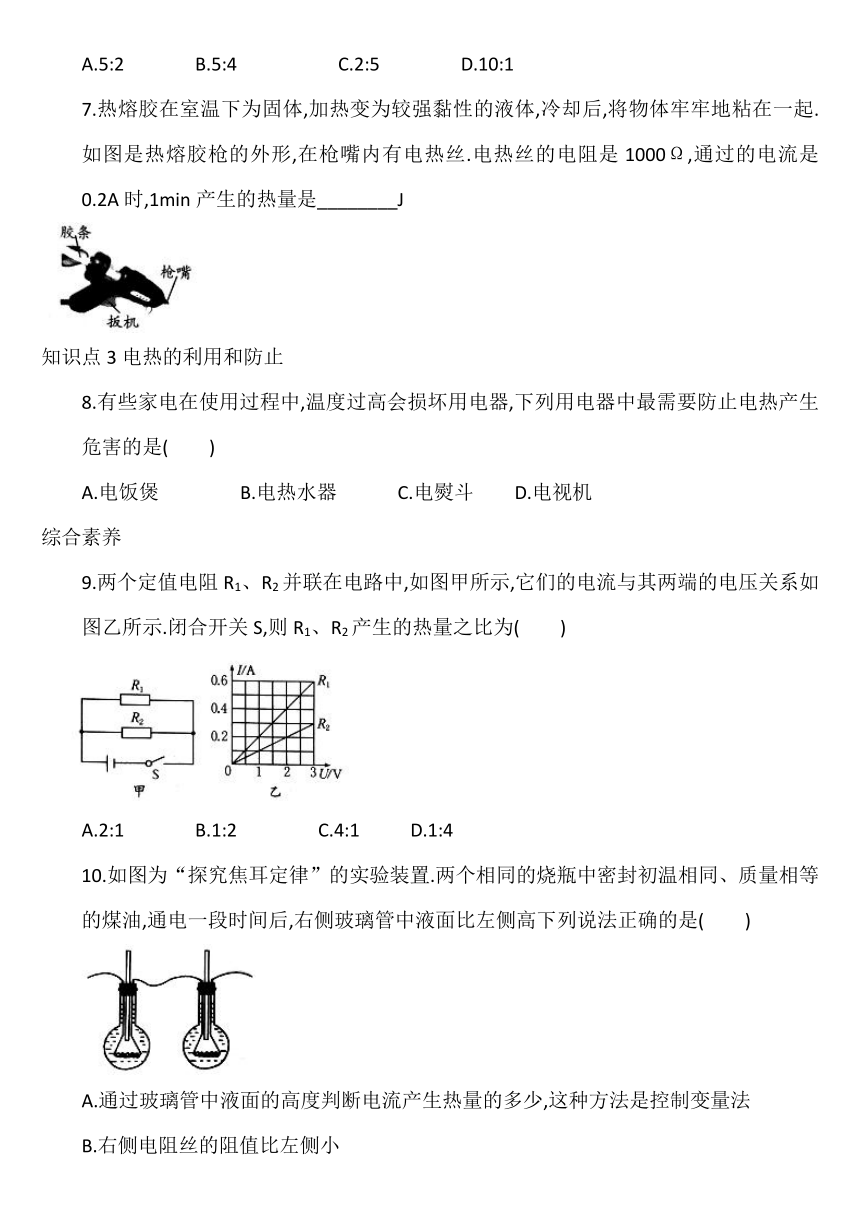

7.热熔胶在室温下为固体,加热变为较强黏性的液体,冷却后,将物体牢牢地粘在一起. 如图是热熔胶枪的外形,在枪嘴内有电热丝.电热丝的电阻是1000Ω,通过的电流是0.2A时,1min产生的热量是________J
知识点3电热的利用和防止
8.有些家电在使用过程中,温度过高会损坏用电器,下列用电器中最需要防止电热产生危害的是( )
A.电饭煲 B.电热水器 C.电熨斗 D.电视机
综合素养
9.两个定值电阻R1、R2并联在电路中,如图甲所示,它们的电流与其两端的电压关系如图乙所示.闭合开关S,则R1、R2产生的热量之比为( )
A.2:1 B.1:2 C.4:1 D.1:4
10.如图为“探究焦耳定律”的实验装置.两个相同的烧瓶中密封初温相同、质量相等的煤油,通电一段时间后,右侧玻璃管中液面比左侧高下列说法正确的是( )
A.通过玻璃管中液面的高度判断电流产生热量的多少,这种方法是控制变量法
B.右侧电阻丝的阻值比左侧小
C.通过右侧电阻丝的电流比左侧小
D.该装置用于探究电流通过导体产生的热量多少与电阻大小的关系
11.把一个电阻为44Ω的电炉接入电压为220V的电路中,通电10min产生的热量为_____J.连接家庭电路时,要注意检查线路连接处接触情况.若接触不良,电流通过时产生的热量会更多,容易引起火灾.因为相比接触良好时连接处的电阻_______(选填“更大”或“更小”)
12.如图所示,电源电压为6V,电阻R=10Ω,电流表量程为0~0.6A,电压表量程为0~3V,滑动变阻器上标有“20Ω 0.5A”字样.则当电路中电流最小时,2min内电流通过电阻R产生的热量是________J;为了保证电路安全,滑动变阻器R接入电路的最小阻值为_______Ω
13.如图是“探究电流的热效应跟电阻大小的关系”的实验装置图.A、B两瓶煤油中都浸泡着一段金属丝,烧瓶A内的金属丝是铜丝,电阻较小;烧瓶B内的金属丝是镍铬合金丝,电阻较大,实验中应使两瓶中盛装的煤油的质量______(选填“相等”或“不相等”).当开关闭合后,______(选填“A”或“B”)瓶中温度计示数上升较快
14.如图所示是一款有高、低温两挡的蒸汽电熨斗的电路原理图,R1、R2为电热丝,其中R2=242Ω.工作时,水升温并汽化成水蒸气,从而熨烫衣服.
(1)电热丝是利用电流的_________效应工作的.分析电路图,闭合S1,当S2______时,电熨斗处于高温挡
(2)电熨斗处于低温挡时,正常工作的功率为1100W.求:通过电路的电流是多大 R1的电阻是多大 通电3min产生的热量是多少
答案
1.D
2.C
3.(1)液面高度变化来比较电流通过电阻丝产生的热量的多少
(2)电阻
(3)电流
4.B
5.B
6.A
7.2 400
8.D
9.A
10.D
11.6.6×105 更大
12.48 10
13.相等 B
14.(1)热 闭合
(2)1.98×105J.
