第十七章 第2节欧姆定律练习2021-2022学年人教版物理九年级全一册（含答案）

2021-2022学年人教版物理九年级

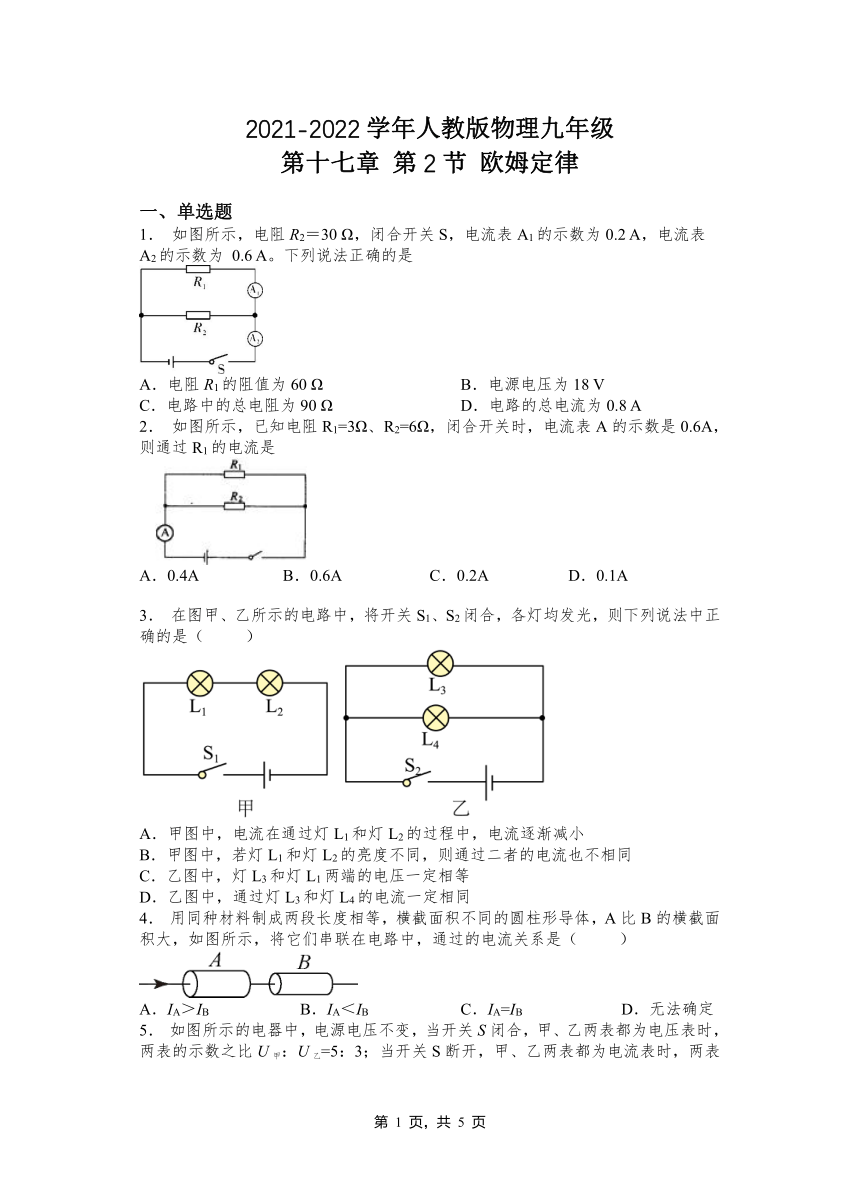

第十七章 第2节 欧姆定律
一、单选题
1． 如图所示，电阻R2＝30 Ω，闭合开关S，电流表A1的示数为0.2 A，电流表A2的示数为 0.6 A。下列说法正确的是
A．电阻R1的阻值为60 Ω B．电源电压为18 V
C．电路中的总电阻为90 Ω D．电路的总电流为0.8 A
2． 如图所示，已知电阻R1=3Ω、R2=6Ω，闭合开关时，电流表A的示数是0.6A，则通过R1的电流是
A．0.4A B．0.6A C．0.2A D．0.1A
3． 在图甲、乙所示的电路中，将开关S1、S2闭合，各灯均发光，则下列说法中正确的是（ ）
A．甲图中，电流在通过灯L1和灯L2的过程中，电流逐渐减小
B．甲图中，若灯L1和灯L2的亮度不同，则通过二者的电流也不相同
C．乙图中，灯L3和灯L1两端的电压一定相等
D．乙图中，通过灯L3和灯L4的电流一定相同
4． 用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是（ ）
A．IA＞IB B．IA＜IB C．IA=IB D．无法确定

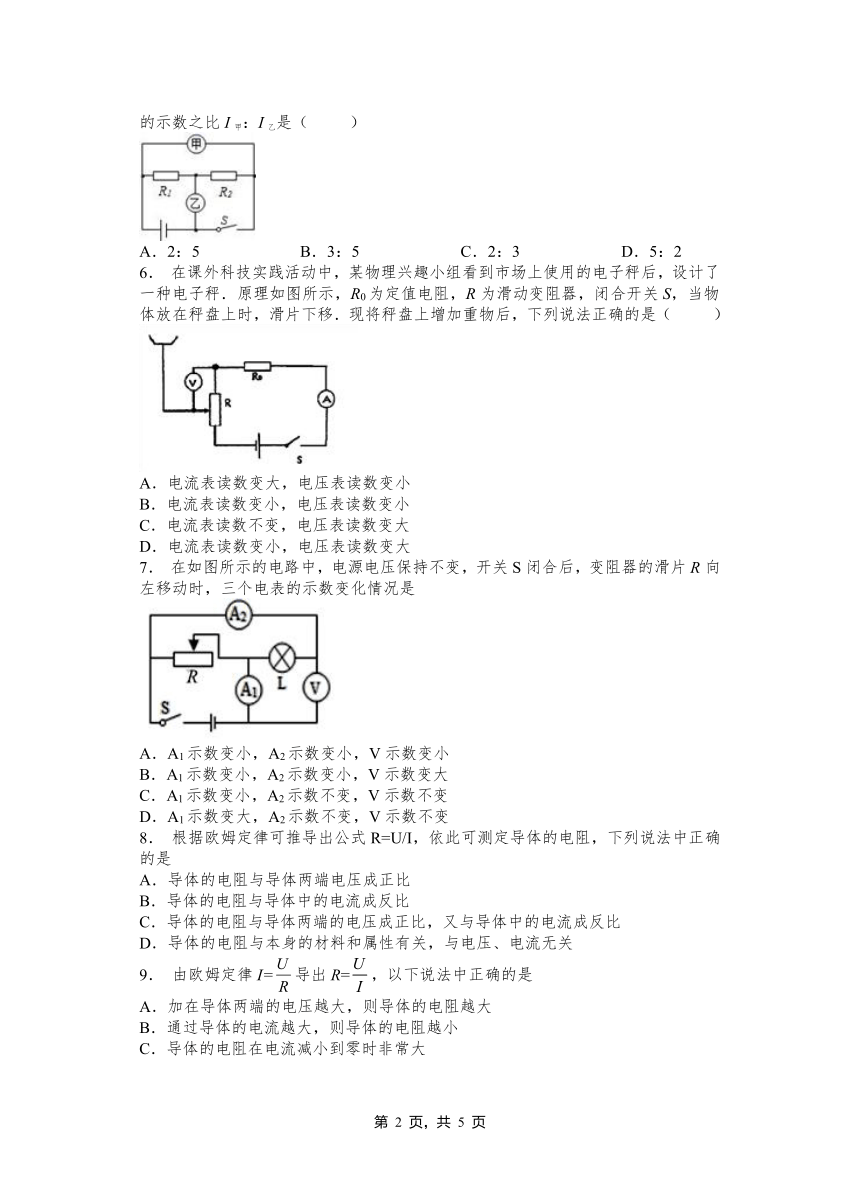

5． 如图所示的电器中，电源电压不变，当开关S闭合，甲、乙两表都为电压表时，两表的示数之比U甲：U乙=5：3；当开关S断开，甲、乙两表都为电流表时，两表的示数之比I甲：I乙是（ ）
A．2：5 B．3：5 C．2：3 D．5：2
6． 在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，设计了一种电子秤．原理如图所示，R0为定值电阻，R为滑动变阻器，闭合开关S，当物体放在秤盘上时，滑片下移．现将秤盘上增加重物后，下列说法正确的是（ ）
A．电流表读数变大，电压表读数变小
B．电流表读数变小，电压表读数变小
C．电流表读数不变，电压表读数变大
D．电流表读数变小，电压表读数变大
7． 在如图所示的电路中，电源电压保持不变，开关S闭合后，变阻器的滑片R向左移动时，三个电表的示数变化情况是
A．A1示数变小，A2示数变小，V示数变小
B．A1示数变小，A2示数变小，V示数变大
C．A1示数变小，A2示数不变，V示数不变
D．A1示数变大，A2示数不变，V示数不变
8． 根据欧姆定律可推导出公式R=U/I，依此可测定导体的电阻，下列说法中正确的是
A．导体的电阻与导体两端电压成正比
B．导体的电阻与导体中的电流成反比
C．导体的电阻与导体两端的电压成正比，又与导体中的电流成反比
D．导体的电阻与本身的材料和属性有关，与电压、电流无关
9． 由欧姆定律I=导出R=，以下说法中正确的是
A．加在导体两端的电压越大，则导体的电阻越大
B．通过导体的电流越大，则导体的电阻越小
C．导体的电阻在电流减小到零时非常大
D．以上说法都不对
10．如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（ ）
A．电流表A1示数变小，电压表V示数变小
B．电流表A2示数变大，电压表V示数变大
C．电压表V示数与电流表A1示数比值不变
D．电压表V示数与电流表A2示数比值不变
二、填空题
11．一个电阻，在它两端加10V的电压时，通过的电流为0.5A，则该的阻值是________ Ω；如果通过该的电流为0.6A，则该电压是________ ．导体的电阻与通过其中的电流________ （选填“有”或“没有”）关系．
12．如图所示电路，若L1的阻值为10Ω，只闭合S1时电流表示数为0.6A，则电源电压是________ V，S1、S2都闭合时电流表示数为1A，则 L2的阻值为________Ω．
13．一段导体两端电压是4V时，导体中的电流是0.5 A，此导体的电阻是_______Ω.如果导体两端的电压降到1 V，导体的电阻是_____Ω．
14．一定值电阻两端的电压是10V时，流过电阻的电流是1A；当电阻两端的电压是5V时，电阻中的电流是____A．
15．一个灯泡的电阻是20Ω，正常工作的电压是8V，灯泡正常工作时通过它的电流是___________A。现在把它接到电压是9V的电源上，要使它正常工作，需要给它串联一个阻值为___________Ω的分压电阻。
16．把5Ω的电阻R1跟15Ω的电阻R2串联起来，接在电压是6V的电源上，通过R1的电流是______A，R2两端的电压是_______V。
17．若导体两端电压为6 V时，通过它的电流强度是0.1 A，则该导体的电阻大小为________Ω；若该导体两端电压为3 V时则该导体的电阻为________Ω．
18．如图甲所示的电路，电源电压恒定，其中R2=10Ω，开关闭合时两只电流表的指针恰好指在同一位置处，电流表指针如图乙所示，则电源电压为________V，R1=________Ω．
19．两个电路元件A和B中的电流与其两端电压的关系如图所示．现将元件A和B并联接
入电路中，则元件A与B的电压之比为_______，电流之比为_______．
20．在如图所示的电路中，电源电压保持不变，当开关S闭合后，电流表示数变化了0.1A，电阻R=_____ Ω．
三、计算题
21．如图所示，电流表的示数为0.4A，电压表V1示数为3.2V，电压表V2的示数为6V，求：
（1）灯L1的电阻为多少？
（2）L2两端的电压和L2的电阻？
22．现有两个灯泡串联，如图甲所示，当开关闭合时，电流表如图乙所示，电压表的示数为，电源由两节新的干电池串联而成（电源电压保持不变）．
求：（1）通过两只灯泡的电流和分别为多少？
（2）灯泡和两端的电压和分别是多少？
2021-2022学年人教版物理九年级第十七章 第2节欧姆定律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A A C C A C D D D C
二、填空题
11．20 12V 没有
12．6；15
13．8 8
14．0.5
15．0.4 2.5
16．0.3 4.5
17．60 60
18．16V 40Ω
19．1：1 2：1
20．60
三、计算题
21．（1）8Ω；
（2）2.8V； 7Ω．
22．0.52A 1.4V、1.6V
