第十六章 第1节电压练习2021-2022学年人教版物理九年级全一册（含答案）

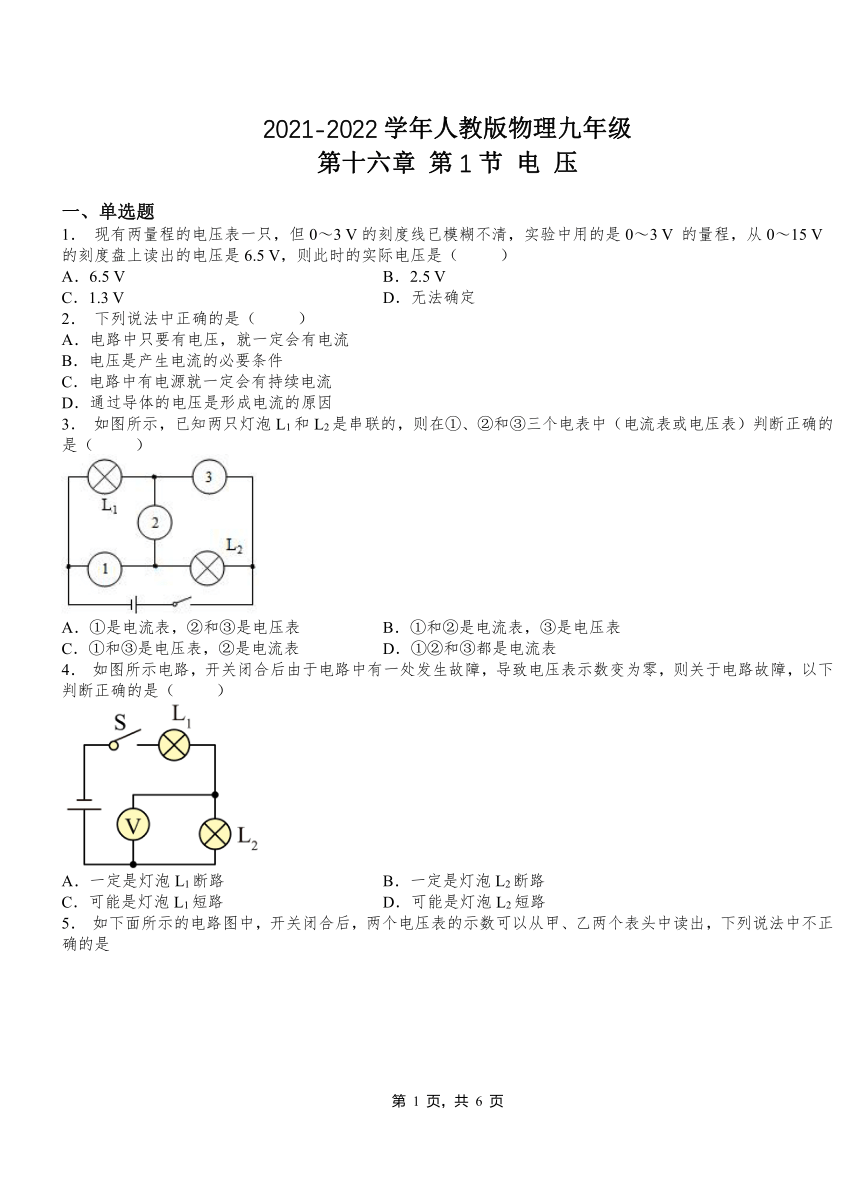

2021-2022学年人教版物理九年级
第十六章 第1节 电 压
一、单选题
1． 现有两量程的电压表一只，但0～3 V的刻度线已模糊不清，实验中用的是0～3 V 的量程，从0～15 V的刻度盘上读出的电压是6.5 V，则此时的实际电压是（ ）
A．6.5 V B．2.5 V
C．1.3 V D．无法确定
2． 下列说法中正确的是（ ）
A．电路中只要有电压，就一定会有电流
B．电压是产生电流的必要条件
C．电路中有电源就一定会有持续电流
D．通过导体的电压是形成电流的原因
3． 如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是（ ）
A．①是电流表，②和③是电压表 B．①和②是电流表，③是电压表
C．①和③是电压表，②是电流表 D．①②和③都是电流表
4． 如图所示电路，开关闭合后由于电路中有一处发生故障，导致电压表示数变为零，则关于电路故障，以下判断正确的是（ ）
A．一定是灯泡L1断路 B．一定是灯泡L2断路
C．可能是灯泡L1短路 D．可能是灯泡L2短路

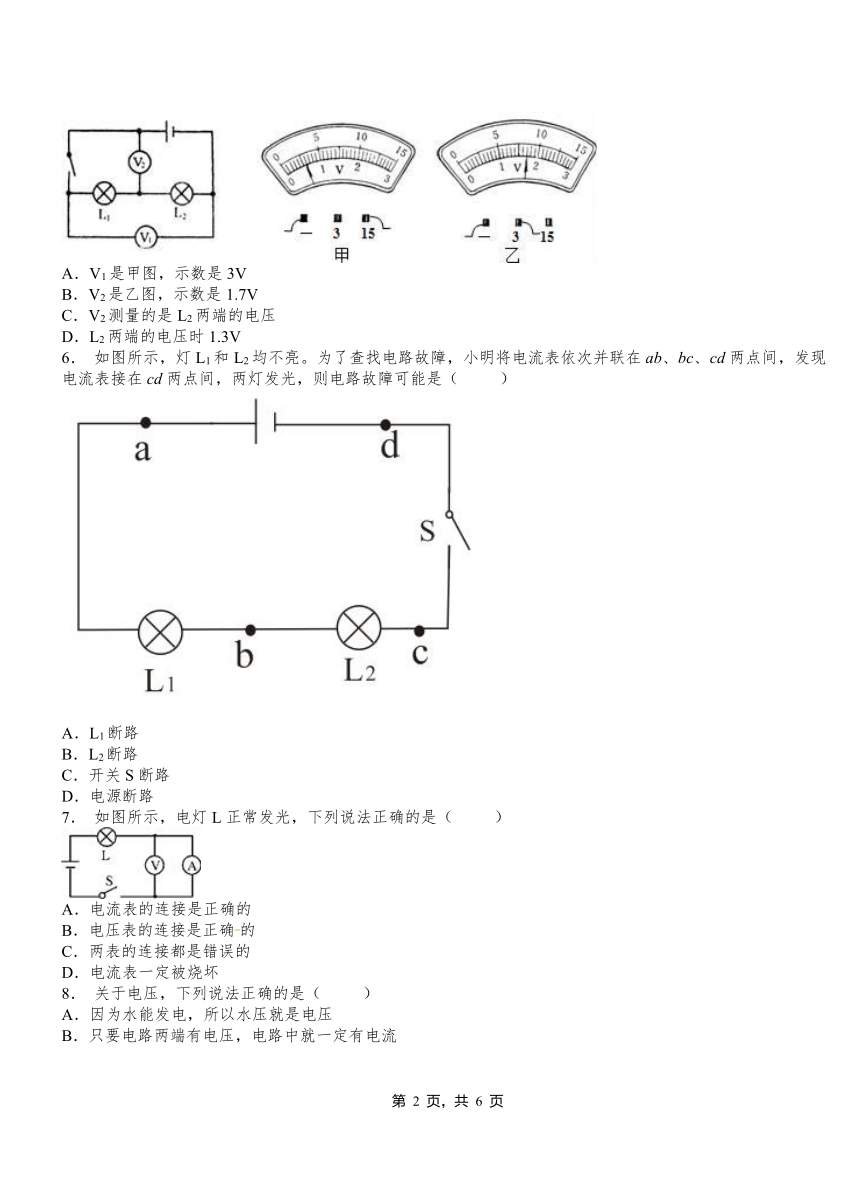

5． 如下面所示的电路图中，开关闭合后，两个电压表的示数可以从甲、乙两个表头中读出，下列说法中不正确的是
A．V1是甲图，示数是3V
B．V2是乙图，示数是1.7V
C．V2测量的是L2两端的电压
D．L2两端的电压时1.3V
6． 如图所示，灯L1和L2均不亮。为了查找电路故障，小明将电流表依次并联在ab、bc、cd两点间，发现电流表接在cd两点间，两灯发光，则电路故障可能是（ ）
A．L1断路
B．L2断路
C．开关S断路
D．电源断路
7． 如图所示，电灯L正常发光，下列说法正确的是（ ）
A．电流表的连接是正确的
B．电压表的连接是正确的
C．两表的连接都是错误的
D．电流表一定被烧坏
8． 关于电压，下列说法正确的是（ ）
A．因为水能发电，所以水压就是电压
B．只要电路两端有电压，电路中就一定有电流
C．只要电路两端有电流，电路中就一定有电压
D．家庭电路电压不高于36 V

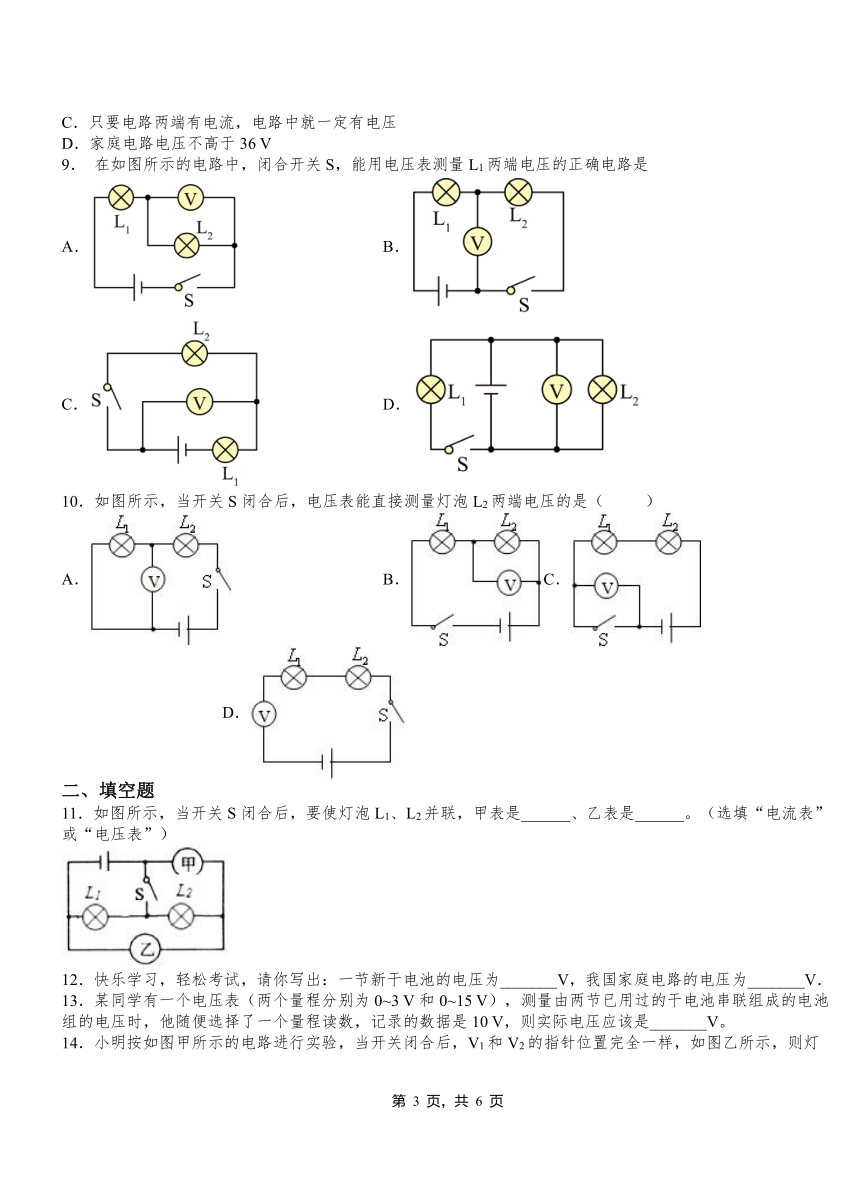

9． 在如图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是
A． B．
C． D．
10．如图所示，当开关S闭合后，电压表能直接测量灯泡L2两端电压的是（ ）
A． B． C． D．
二、填空题
11．如图所示，当开关S闭合后，要使灯泡L1、L2并联，甲表是______、乙表是______。（选填“电流表”或“电压表”）
12．快乐学习，轻松考试，请你写出：一节新干电池的电压为_______V，我国家庭电路的电压为_______V．
13．某同学有一个电压表（两个量程分别为0~3 V和0~15 V），测量由两节已用过的干电池串联组成的电池组的电压时，他随便选择了一个量程读数，记录的数据是10 V，则实际电压应该是_______V。
14．小明按如图甲所示的电路进行实验，当开关闭合后，V1和V2的指针位置完全一样，如图乙所示，则灯L1两端电压为________．
15．对人体安全的电压________V，我国家庭中电视两端的电压是________V．
16．某同学将两节新干电池接在如图所示的电路中，并用电压表测开关两端的电压．当开关断开时，电压表示数约为________V；当开关闭合时，电压表示数约为________V．
17．电压用字母____表示，国际制单位的主单位是_______，简称___，符号是____。常用单位有千伏（KV）和毫伏（mV）。1KV = 103V=106mV。家庭照明电路的电压是_____V；一节干电池的电压是______V；一节蓄电池的电压是_____V；对人体安全的电压不高于_____V。
18．在图中，若要组成两个灯泡的并联电路，则甲是_______，乙是______（填电路元件名称）．请将此实物图转化成电路图____________．
19．填写下列电压最接近的数值：
（1）一节新的干电池的电压为_________V；
（2）三节铅蓄电池串联的总电压为_________V；
（3）正常情况下人体的安全电压为_________V．
20．二节普通5号干电池的电压是__伏，我国家庭电路的电压是__伏，马路上的路灯有一盏坏了其他灯却不受影响，说明：路灯之间一定是__联的（选填“串”或“并”）．
2021-2022学年人教版物理九年级第十六章 第1节电压（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C B C D C C A C D B
二、填空题
11．电压表 电流表
12．1.5 220
13．2
14．8V
15．不高于36 220
16．3 0
17．U 伏特 伏 V 220 1.5 2 36
18．电压表 电流表
19．1.5 6 不高于36
20．3；220；并．
