第五章 第1节透镜 练习2021-2022学年人教版八年级上册物理（含答案）

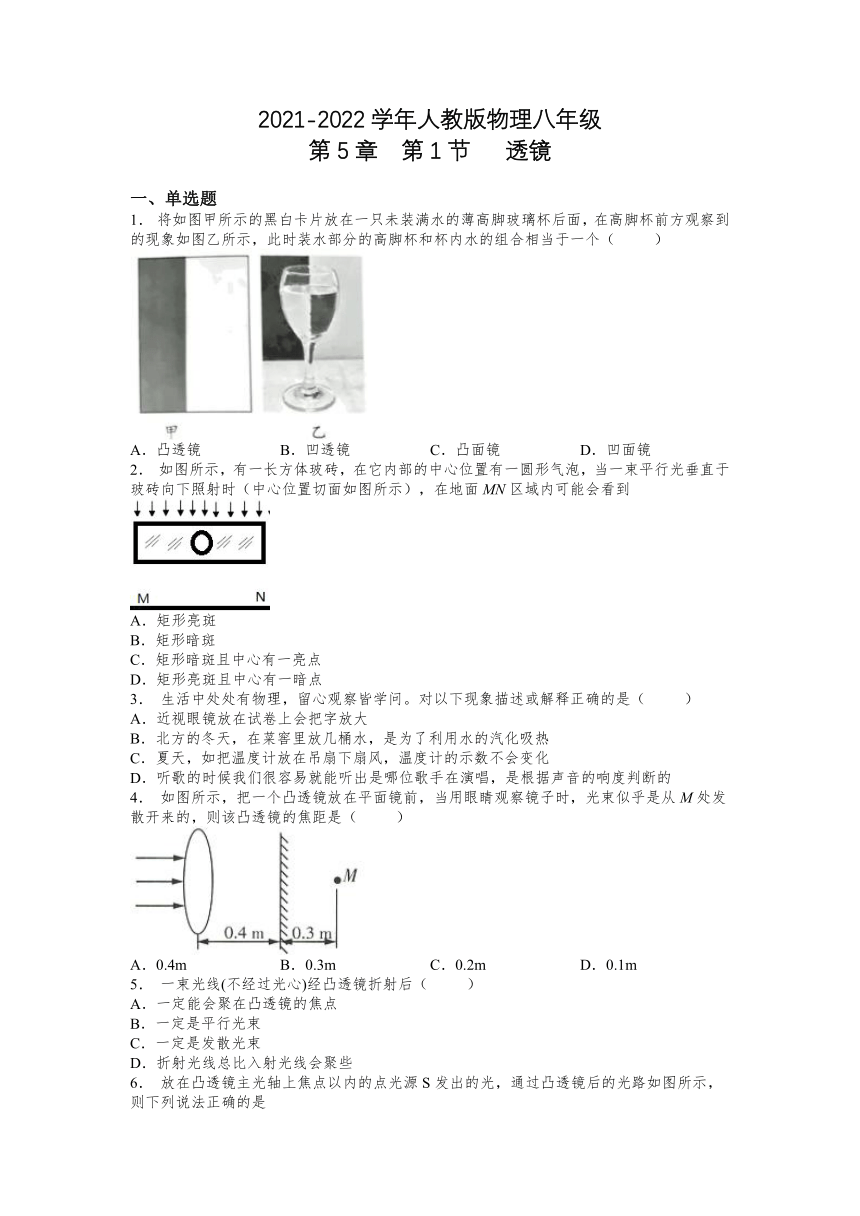

2021-2022学年人教版物理八年级
第5章 第1节 透镜
一、单选题
1． 将如图甲所示的黑白卡片放在一只未装满水的薄高脚玻璃杯后面，在高脚杯前方观察到的现象如图乙所示，此时装水部分的高脚杯和杯内水的组合相当于一个（ ）
A．凸透镜 B．凹透镜 C．凸面镜 D．凹面镜
2． 如图所示，有一长方体玻砖，在它内部的中心位置有一圆形气泡，当一束平行光垂直于玻砖向下照射时（中心位置切面如图所示），在地面MN区域内可能会看到
A．矩形亮斑
B．矩形暗斑
C．矩形暗斑且中心有一亮点
D．矩形亮斑且中心有一暗点
3． 生活中处处有物理，留心观察皆学问。对以下现象描述或解释正确的是（ ）
A．近视眼镜放在试卷上会把字放大
B．北方的冬天，在菜窖里放几桶水，是为了利用水的汽化吸热
C．夏天，如把温度计放在吊扇下扇风，温度计的示数不会变化
D．听歌的时候我们很容易就能听出是哪位歌手在演唱，是根据声音的响度判断的
4． 如图所示，把一个凸透镜放在平面镜前，当用眼睛观察镜子时，光束似乎是从M处发散开来的，则该凸透镜的焦距是（ ）
A．0.4m B．0.3m C．0.2m D．0.1m
5． 一束光线(不经过光心)经凸透镜折射后（ ）
A．一定能会聚在凸透镜的焦点
B．一定是平行光束
C．一定是发散光束
D．折射光线总比入射光线会聚些

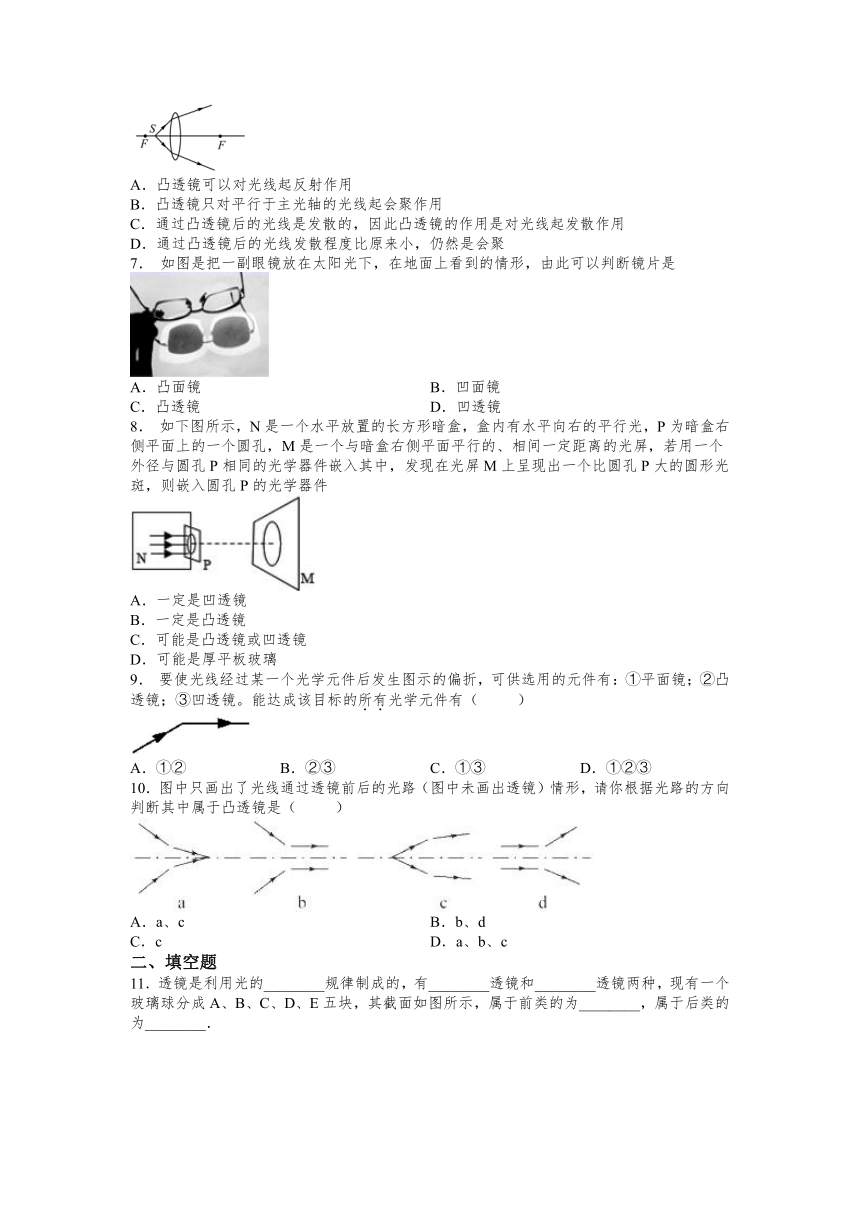

6． 放在凸透镜主光轴上焦点以内的点光源S发出的光，通过凸透镜后的光路如图所示，则下列说法正确的是
A．凸透镜可以对光线起反射作用
B．凸透镜只对平行于主光轴的光线起会聚作用
C．通过凸透镜后的光线是发散的，因此凸透镜的作用是对光线起发散作用
D．通过凸透镜后的光线发散程度比原来小，仍然是会聚
7． 如图是把一副眼镜放在太阳光下，在地面上看到的情形，由此可以判断镜片是
A．凸面镜 B．凹面镜
C．凸透镜 D．凹透镜
8． 如下图所示，N是一个水平放置的长方形暗盒，盒内有水平向右的平行光，P为暗盒右侧平面上的一个圆孔，M是一个与暗盒右侧平面平行的、相间一定距离的光屏，若用一个外径与圆孔P相同的光学器件嵌入其中，发现在光屏M上呈现出一个比圆孔P大的圆形光斑，则嵌入圆孔P的光学器件
A．一定是凹透镜
B．一定是凸透镜
C．可能是凸透镜或凹透镜
D．可能是厚平板玻璃
9． 要使光线经过某一个光学元件后发生图示的偏折，可供选用的元件有：①平面镜；②凸透镜；③凹透镜。能达成该目标的所有光学元件有（ ）
A．①② B．②③ C．①③ D．①②③
10．图中只画出了光线通过透镜前后的光路（图中未画出透镜）情形，请你根据光路的方向判断其中属于凸透镜是（ ）
A．a、c B．b、d
C．c D．a、b、c
二、填空题

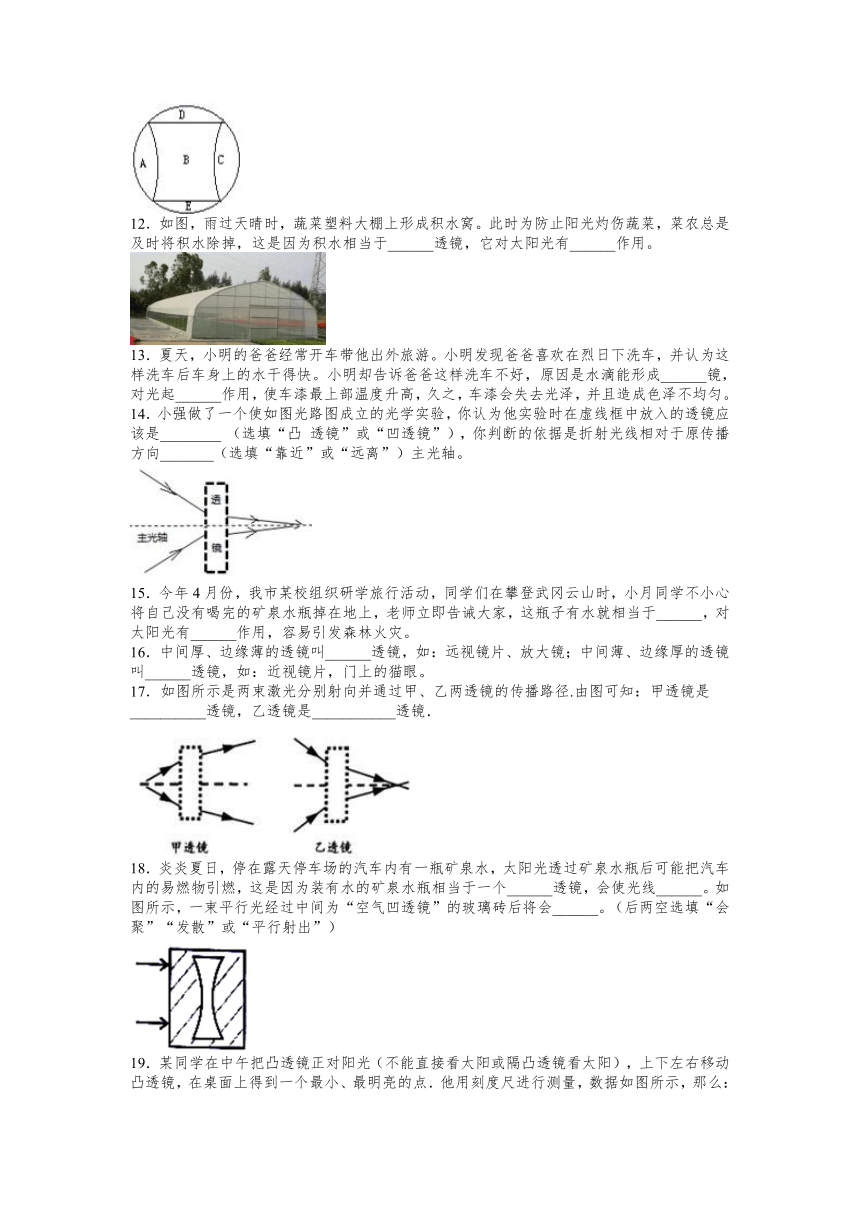

11．透镜是利用光的________规律制成的，有________透镜和________透镜两种，现有一个玻璃球分成A、B、C、D、E五块，其截面如图所示，属于前类的为________，属于后类的为________．
12．如图，雨过天晴时，蔬菜塑料大棚上形成积水窝。此时为防止阳光灼伤蔬菜，菜农总是及时将积水除掉，这是因为积水相当于______透镜，它对太阳光有______作用。
13．夏天，小明的爸爸经常开车带他出外旅游。小明发现爸爸喜欢在烈日下洗车，并认为这样洗车后车身上的水干得快。小明却告诉爸爸这样洗车不好，原因是水滴能形成______镜，对光起______作用，使车漆最上部温度升高，久之，车漆会失去光泽，并且造成色泽不均匀。
14．小强做了一个使如图光路图成立的光学实验，你认为他实验时在虚线框中放入的透镜应该是________ （选填“凸 透镜”或“凹透镜”），你判断的依据是折射光线相对于原传播方向_______（选填“靠近”或“远离”）主光轴。
15．今年4月份，我市某校组织研学旅行活动，同学们在攀登武冈云山时，小月同学不小心将自己没有喝完的矿泉水瓶掉在地上，老师立即告诫大家，这瓶子有水就相当于______，对太阳光有______作用，容易引发森林火灾。
16．中间厚、边缘薄的透镜叫______透镜，如：远视镜片、放大镜；中间薄、边缘厚的透镜叫______透镜，如：近视镜片，门上的猫眼。
17．如图所示是两束激光分别射向并通过甲、乙两透镜的传播路径.由图可知：甲透镜是__________透镜，乙透镜是___________透镜．
18．炎炎夏日，停在露天停车场的汽车内有一瓶矿泉水，太阳光透过矿泉水瓶后可能把汽车内的易燃物引燃，这是因为装有水的矿泉水瓶相当于一个______透镜，会使光线______。如图所示，一束平行光经过中间为“空气凹透镜”的玻璃砖后将会______。（后两空选填“会聚”“发散”或“平行射出”）
19．某同学在中午把凸透镜正对阳光（不能直接看太阳或隔凸透镜看太阳），上下左右移动凸透镜，在桌面上得到一个最小、最明亮的点．他用刻度尺进行测量，数据如图所示，那么：
（1）这个亮点的位置是凸透镜的________．
（2）凸透镜的焦距是_______________厘米．
20．平面镜、凹面镜、凸面镜、凸透镜和凹透镜是五种常见的光学器件，其中利用光的反射定律的是_____；利用光的折射定律的是_____；能会聚阳光的是_____．
三、作图题
21．请画出图中入射光线经过凹透镜后的折射光线。
22．如图所示，在点光源S的下方有一块平面镜，点光源S发出两条光线a、b，其中光线a经过凹透镜的光心，光线b经过平面镜反射后射向凹透镜右侧焦点F，请画出：
(1)光线 a经过凹透镜后的折射光线；
(2)光线b及其经平面镜反射后又通过凹透镜折射后的光路。
23．如图所示，请补充平面镜的入射光线和透镜的折射光线，完成光路图。
（______）
24．完成下列光路图．
2021-2022学年人教版八年级上册物理第5章 第1节透镜（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A D C D D D D C D C
二、填空题
11．折射 凸 凹 ACDE B
12．凸 会聚
13．凸透 会聚
14．凹透镜 远离
15．凸透镜 会聚
16．凸 凹
17．凸 凹
18．凸 会聚 会聚
19．焦点 14.1
20．平面镜、凹面镜、凸面镜 凸透镜、凹透镜 凹面镜、凸透镜
三、作图题
21．
22．
23．。
24．
