第十八章 第2节电功率练习2021-2022学年人教版物理九年级全一册（含答案）

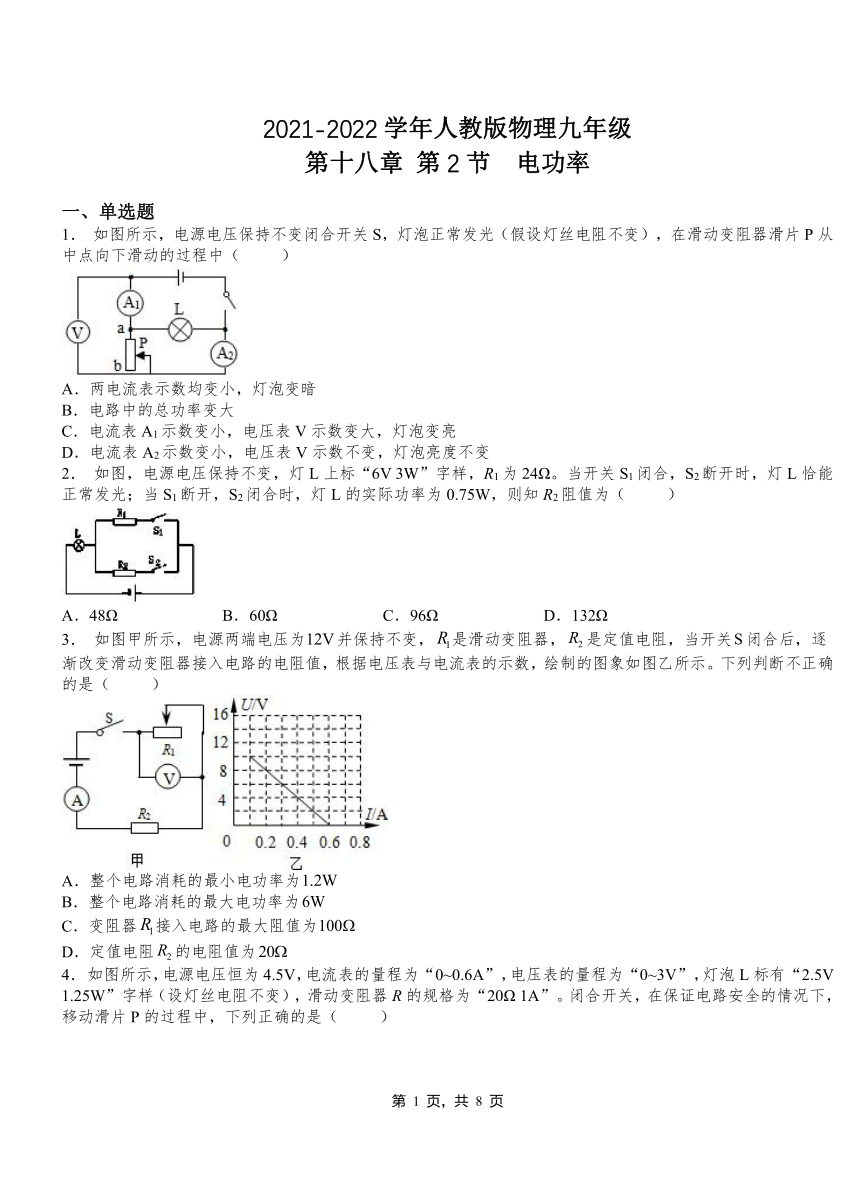

2021-2022学年人教版物理九年级
第十八章 第2节 电功率
一、单选题
1． 如图所示，电源电压保持不变闭合开关S，灯泡正常发光（假设灯丝电阻不变），在滑动变阻器滑片P从中点向下滑动的过程中（ ）
A．两电流表示数均变小，灯泡变暗
B．电路中的总功率变大
C．电流表A1示数变小，电压表V示数变大，灯泡变亮
D．电流表A2示数变小，电压表V示数不变，灯泡亮度不变
2． 如图，电源电压保持不变，灯L上标“6V 3W”字样，R1为24Ω。当开关S1闭合，S2断开时，灯L恰能正常发光；当S1断开，S2闭合时，灯L的实际功率为0.75W，则知R2阻值为（ ）
A．48Ω B．60Ω C．96Ω D．132Ω
3． 如图甲所示，电源两端电压为并保持不变，是滑动变阻器，是定值电阻，当开关闭合后，逐渐改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。下列判断不正确的是（ ）
A．整个电路消耗的最小电功率为
B．整个电路消耗的最大电功率为
C．变阻器接入电路的最大阻值为
D．定值电阻的电阻值为

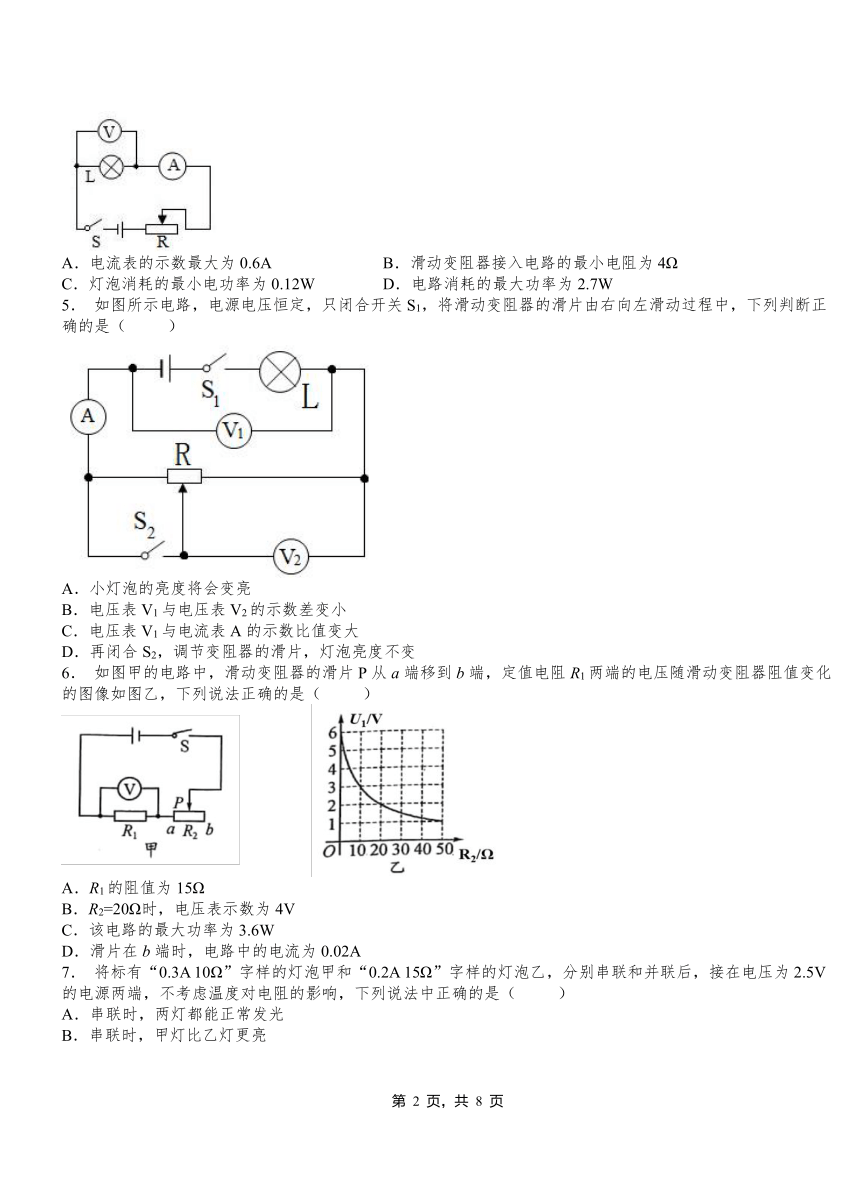

4． 如图所示，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，灯泡L标有“2.5V 1.25W”字样（设灯丝电阻不变），滑动变阻器R的规格为“20Ω 1A”。闭合开关，在保证电路安全的情况下，移动滑片P的过程中，下列正确的是（ ）
A．电流表的示数最大为0.6A B．滑动变阻器接入电路的最小电阻为4Ω
C．灯泡消耗的最小电功率为0.12W D．电路消耗的最大功率为2.7W
5． 如图所示电路，电源电压恒定，只闭合开关S1，将滑动变阻器的滑片由右向左滑动过程中，下列判断正确的是（ ）
A．小灯泡的亮度将会变亮
B．电压表V1与电压表V2的示数差变小
C．电压表V1与电流表A的示数比值变大
D．再闭合S2，调节变阻器的滑片，灯泡亮度不变
6． 如图甲的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器阻值变化的图像如图乙，下列说法正确的是（ ）
A．R1的阻值为15Ω
B．R2=20Ω时，电压表示数为4V
C．该电路的最大功率为3.6W
D．滑片在b端时，电路中的电流为0.02A
7． 将标有“0.3A 10Ω”字样的灯泡甲和“0.2A 15Ω”字样的灯泡乙，分别串联和并联后，接在电压为2.5V的电源两端，不考虑温度对电阻的影响，下列说法中正确的是（ ）
A．串联时，两灯都能正常发光
B．串联时，甲灯比乙灯更亮
C．并联时，通过两灯的电流相等
D．并联时，甲灯的实际功率比乙灯的实际功率大

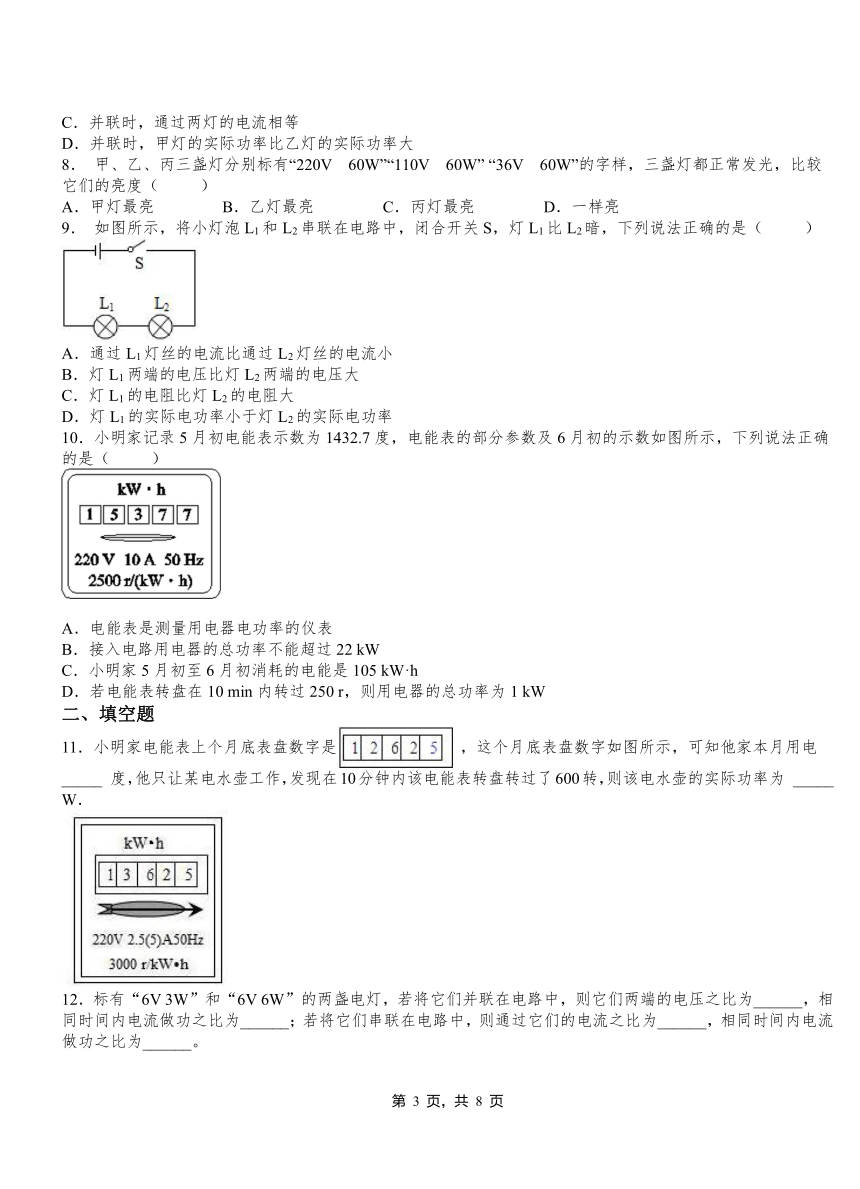

8． 甲、乙、丙三盏灯分别标有“220V 60W”“110V 60W” “36V 60W”的字样，三盏灯都正常发光，比较它们的亮度（ ）
A．甲灯最亮 B．乙灯最亮 C．丙灯最亮 D．一样亮
9． 如图所示，将小灯泡L1和L2串联在电路中，闭合开关S，灯L1比L2暗，下列说法正确的是（ ）
A．通过L1灯丝的电流比通过L2灯丝的电流小
B．灯L1两端的电压比灯L2两端的电压大
C．灯L1的电阻比灯L2的电阻大
D．灯L1的实际电功率小于灯L2的实际电功率
10．小明家记录5月初电能表示数为1432.7度，电能表的部分参数及6月初的示数如图所示，下列说法正确的是（ ）
A．电能表是测量用电器电功率的仪表
B．接入电路用电器的总功率不能超过22 kW
C．小明家5月初至6月初消耗的电能是105 kW·h
D．若电能表转盘在10 min内转过250 r，则用电器的总功率为1 kW
二、填空题
11．小明家电能表上个月底表盘数字是 ，这个月底表盘数字如图所示，可知他家本月用电 _____ 度，他只让某电水壶工作，发现在10分钟内该电能表转盘转过了600转，则该电水壶的实际功率为 _____ W．
12．标有“6V 3W”和“6V 6W”的两盏电灯，若将它们并联在电路中，则它们两端的电压之比为______，相同时间内电流做功之比为______；若将它们串联在电路中，则通过它们的电流之比为______，相同时间内电流做功之比为______。
13．灯泡L1和L2分别标有“220V25W”和“220V15W”的字样，若两灯泡串联起来，接在家庭电路中，则两灯的电压之比是_____，通过的电流之比是_______，消耗的实际功率之比是_______________，较亮的灯是______．
14．甲、乙两个灯泡分别标有“220V，40W”、“220V，60W”字样，并联在220V电源上，通过灯丝电流大的是________。正常使用相同时间，甲、乙两灯消耗的电能之比是______。

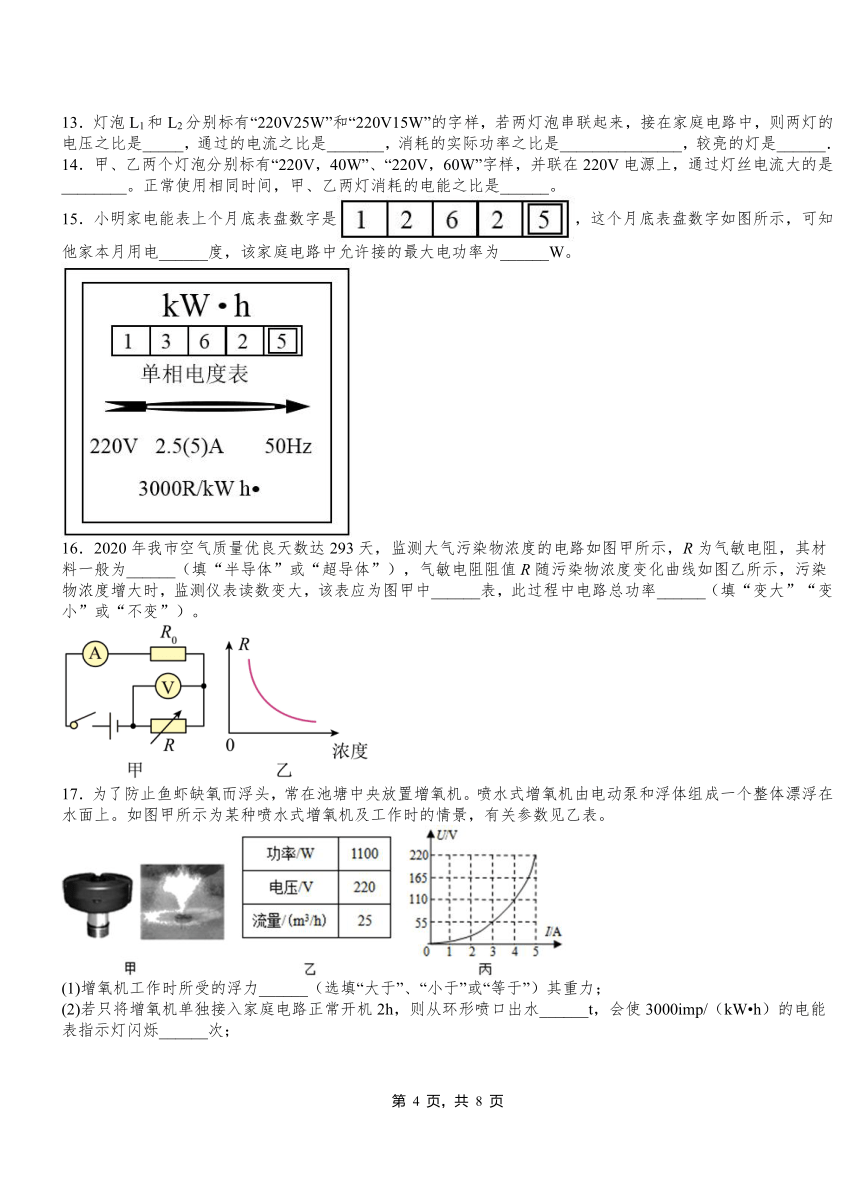

15．小明家电能表上个月底表盘数字是，这个月底表盘数字如图所示，可知他家本月用电______度，该家庭电路中允许接的最大电功率为______W。
16．2020年我市空气质量优良天数达293天，监测大气污染物浓度的电路如图甲所示，R为气敏电阻，其材料一般为______（填“半导体”或“超导体”），气敏电阻阻值R随污染物浓度变化曲线如图乙所示，污染物浓度增大时，监测仪表读数变大，该表应为图甲中______表，此过程中电路总功率______（填“变大”“变小”或“不变”）。
17．为了防止鱼虾缺氧而浮头，常在池塘中央放置增氧机。喷水式增氧机由电动泵和浮体组成一个整体漂浮在水面上。如图甲所示为某种喷水式增氧机及工作时的情景，有关参数见乙表。
(1)增氧机工作时所受的浮力______（选填“大于”、“小于”或“等于”）其重力；
(2)若只将增氧机单独接入家庭电路正常开机2h，则从环形喷口出水______t，会使3000imp/（kW h）的电能表指示灯闪烁______次；
(3)已知增氧机喷水流量与其工作功率成正比，增氧机工作的U﹣I图象如图丙，若将两个此型号的增氧机串联在家庭电路中使用，则喷出50m3的总水量需要______h。
18．根据图中所示的两盏白炽灯的铭牌，可以知道：
①甲灯上的参数“100W”意思是∶ ___________
②二者均正常发光时，甲灯的电阻___________乙的电阻。（选填大于、小于或等于）
③二者均正常发光半小时，甲灯消耗的电能是乙灯的___________倍。
19．如图甲电路中，电源为电压可调的学生电源，灯泡L的额定功率为2.5 W，闭合开关S，逐渐升高电源电压，直至L正常发光，在此过程中得到如图乙所示的电流表示数随电源电压变化的I－U图像，由此可知L的额定电流为________A，R的阻值为________Ω，当电流表示数为0.6 A时，L的实际功率为________W，此时灯丝阻值为________Ω。
20．小芳用家里装有“”字样的电能表测量家里冰箱工作时的功率及一天的耗电量。当冰箱压缩机通电制冷时，她关闭了家里其他所有用电器，时间内电能闪烁了5次，则冰箱制冷时的功率是______W。她记录了电能表当天晚到第二天早晨电能表的示数分别如图甲、乙所示，在这段时间内小芳关闭了家中其他所有用电器，则冰箱一天的耗电量是______。（假设不开关冰箱门）
三、计算题
21．如图所示，是电饭锅内部电路简图，它有“高温烧煮”和“保温”两档，由温控开关自动控制。煮饭时，先按下温控开关按钮，当达到设定温度（饭已煮熟）时，按钮会自动弹起。电饭锅及电路简图如图所示，铭牌如表，请你解答以下问题：
（1） 当温控开关闭合后，电饭锅处于“高温烧煮”档还是“保温”档？
（2） 求R1的阻值。
额定电压 高温烧煮功率 保温时电路总功率 频率
220V 880W 44W 50Hz
22．如图所示，电源电压保持不变，电阻。开关闭合后电流表的示数为0.4A，电流表A的示数为0.6A。求：
(1)电阻两端的电压；
(2)电阻消耗的电功率。
2021-2022学年人教版物理九年级第十八章 第2节电功率（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D B B B B C D D D C
二、填空题
11．100 1.2×103
12．1:1 1:2 1:1 2:1
13．3:5 1:1 3:5 L2
14．乙灯泡 2︰3
15．100 1100
16．半导体 电流 变大
17．大于 50 6600 2.5
18．甲灯在额定电压220V下，正常工作，此时额定功率为100W 小于 4
19．0.5 10 0.8 5
20．75 0.9
三、计算题
21．（1）“高温烧煮”档；（2）55
22．(1)4V；(2)0.8W
