2021-2022学年人教版物理九年级
第十五章 第4节 电流的测量
一、单选题

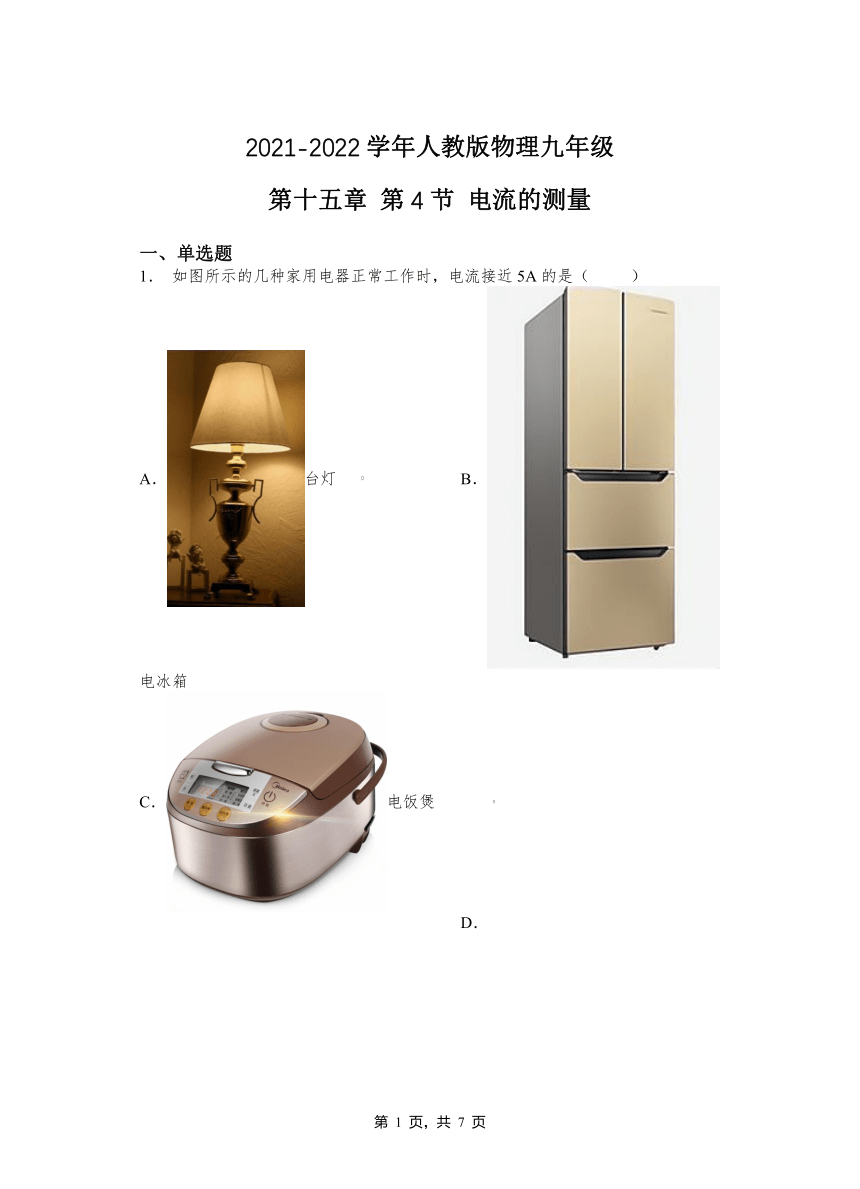

1． 如图所示的几种家用电器正常工作时，电流接近5A的是（ ）
A．台灯 B．电冰箱
C．电饭煲 D．抽油烟机
2． 如图所示，电流表测量的是（ ）
A．通过灯的电流
B．通过灯的电流
C．通过灯和的电流
D．通过灯和的电流之和
3． 如图所示，小强把电流表并联在灯L的两端。此时如果闭合开关，一定会发生（ ）
A．电源短路 B．电流表损坏 C．的灯丝烧断 D．不亮
4． 灯L1、L2并联，用电流表A测干路的电流，用电流表A1、A2分别测电灯L1、L2所在支路的电流，正确的电路是（ ）
A． B．
C． D．
5． 下图中，能直接测量通过灯电流的电路是（ ）
A． B．
C． D．
6． 如图所示的四个电路中，要求用电流表测量通过灯L1的电流，其中符合要求的是（ ）
A． B． C． D．
7． 如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（ ）
A．电流表测的是L1的电流
B．电流表测的是L2的电流
C．电流表与电灯并联了
D．电流表测的是干路中的电流
8． 在测量小灯泡电阻实验中，某电表的示数如图所示，其示数为（ ）
A．1.4伏 B．0.28伏 C．1.4安 D．0.28安
9． 如图所示，电流表的指针指在图中所示的位置，若电流表所选用的量程是0~0.6A，则电流表的示数为（ ）
A．0.3A B．0.06A C．3.0A D．0.60A
10．在如图所示的四幅电路中，电流表能够测灯L1电流的是（ ）
A． B．
C． D．
二、填空题
11．表示电流强弱的物理量是______。单位时间内通过导体横截面积的电荷量叫电流，用“I”表示，电流的单位是安培，符号A，还有毫安（mA）、微安（ A），0.5A＝______mA＝______ A
12．某同学用电流表测量电流时，发现电流表指针偏转较小，这是因为________；另一位同学发现电流表指针偏转到右边没有刻度的地方，这是因为________．
13．读出如图1和如图2的电流表的示数。I1=_________A ，I2=_________A 。
14．电流是表示____________的物理量，用符号___表示，国际单位是_______，用符号____表示。
15．如下图甲所示电路中，当开关闭合时，两只表的示数如图乙、丙所示．请仔细判断：流过L 1 的电流为 _______ A；流过L 2 的电流为 ______A．
16．2分钟内通过导体内某横截面的电荷量是12C．则电流是______A．
17．小红用实验室常用的一种电流表测通过一只小灯泡的电流大小的实验。当导线a、b分别与标有“-”和“3”的接线柱相连时，电流表指针偏转情况如图甲所示，则此时，电流是从导线_________（填（“a”或“b”）流入电流表：小红及时纠正错误，检查电路连接无误后，闭合开关，电流表指针如图乙所示，则此时电流表的读数为___________。
18．如图所示的是对同一段电路先后两次测量的结果。甲采用的是________量程，示数是 ________A；乙采用的是_______量程，示数是 _________A。
19．某同学在用电流表测电流时，发现指针向没有刻度的方向偏转，这个现象是因为_____；若发现指针偏转很大超过了最大刻度，这是因为_____；若发现指针偏转很小，不足量程的五分之一，这是因为_____.
20．电流表是用来测量________的仪器，电流表的测量范围叫________．要测量电路中通过某个元件的电流，必须把电流表与这个元件________起来，并且要使电流从电流表的________接线柱流进，从________接线柱流出．
2021-2022学年人教版物理九年级第十五章 第4节电流的测量（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C C D C D B B D B D
二、填空题
11．电流 500 0.5×106
12．. 电流表量程选大了 电流表量程选小了
13．0.421.4
14．电流强弱I安培A
15．1.22，0.48
16．0.1
17．a 0.32A
18．0A-3A2.40A-0.6A0.52
19．电流表正负接线柱接反 所选量程太小 所选量程太大
20．电路电流 量程 串联 正 负
