第十九章 第1节家庭电路综合提升2021-2022学年人教版九年级全一册物理（含答案）

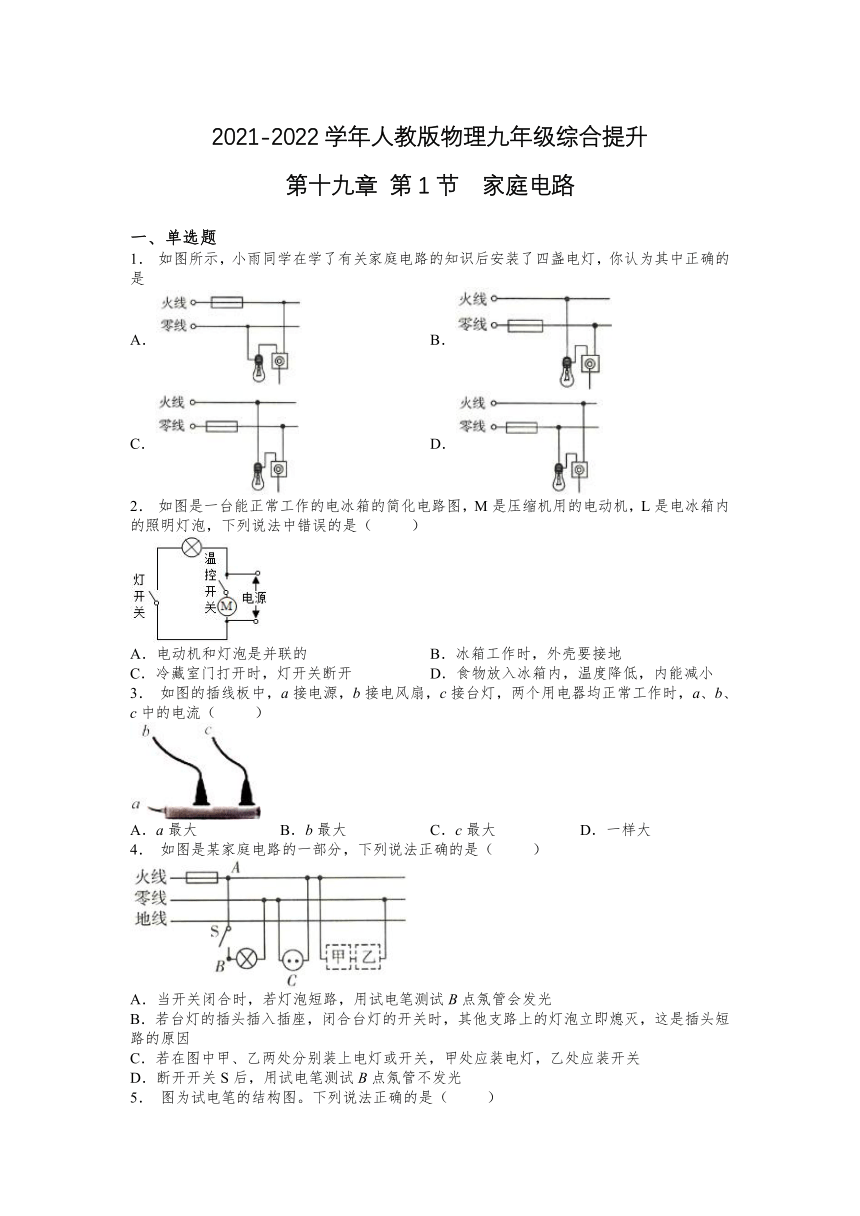

2021-2022学年人教版物理九年级综合提升
第十九章 第1节 家庭电路
一、单选题
1． 如图所示，小雨同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中正确的是
A． B．
C． D．
2． 如图是一台能正常工作的电冰箱的简化电路图，M是压缩机用的电动机，L是电冰箱内的照明灯泡，下列说法中错误的是（ ）
A．电动机和灯泡是并联的 B．冰箱工作时，外壳要接地
C．冷藏室门打开时，灯开关断开 D．食物放入冰箱内，温度降低，内能减小
3． 如图的插线板中，a接电源，b接电风扇，c接台灯，两个用电器均正常工作时，a、b、c中的电流（ ）
A．a最大 B．b最大 C．c最大 D．一样大
4． 如图是某家庭电路的一部分，下列说法正确的是（ ）
A．当开关闭合时，若灯泡短路，用试电笔测试B点氖管会发光
B．若台灯的插头插入插座，闭合台灯的开关时，其他支路上的灯泡立即熄灭，这是插头短路的原因
C．若在图中甲、乙两处分别装上电灯或开关，甲处应装电灯，乙处应装开关
D．断开开关S后，用试电笔测试B点氖管不发光

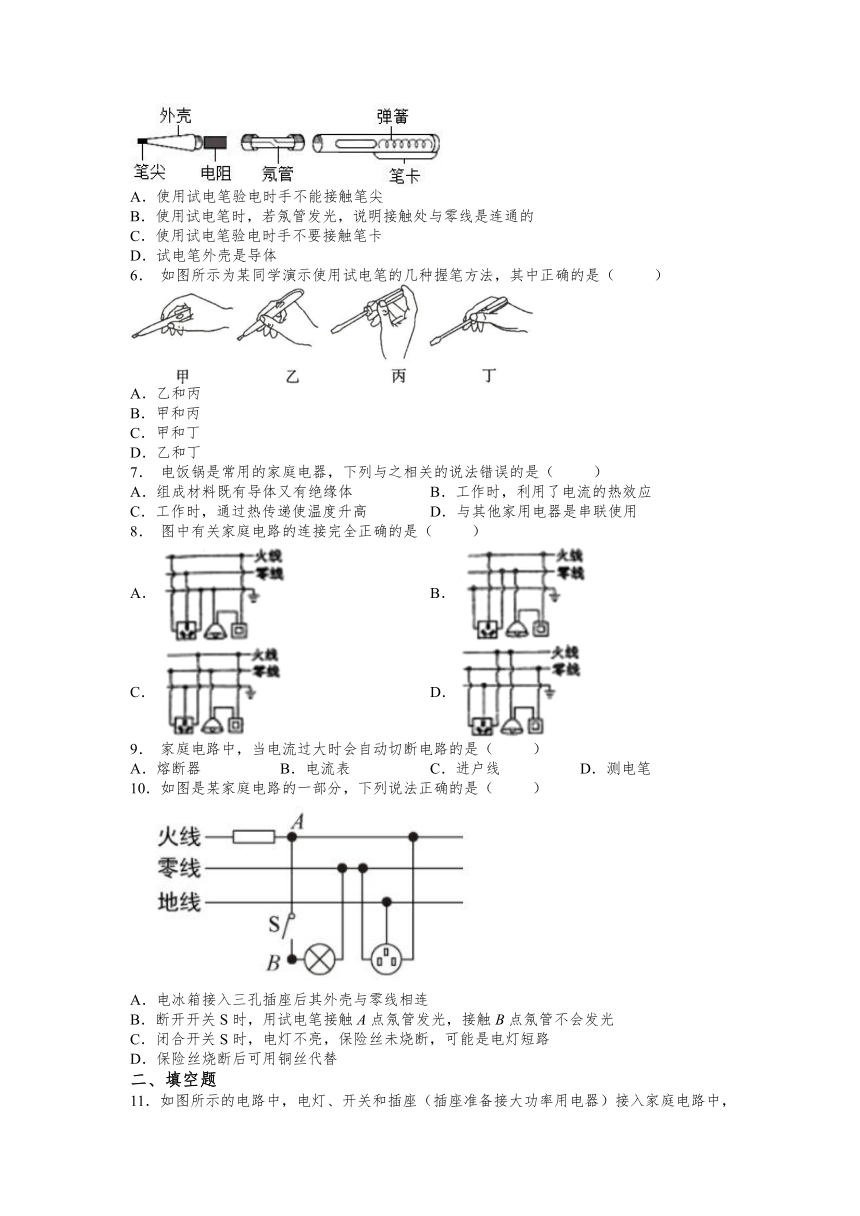

5． 图为试电笔的结构图。下列说法正确的是（ ）
A．使用试电笔验电时手不能接触笔尖
B．使用试电笔时，若氖管发光，说明接触处与零线是连通的
C．使用试电笔验电时手不要接触笔卡
D．试电笔外壳是导体
6． 如图所示为某同学演示使用试电笔的几种握笔方法，其中正确的是（ ）
A．乙和丙
B．甲和丙
C．甲和丁
D．乙和丁
7． 电饭锅是常用的家庭电器，下列与之相关的说法错误的是（ ）
A．组成材料既有导体又有绝缘体 B．工作时，利用了电流的热效应
C．工作时，通过热传递使温度升高 D．与其他家用电器是串联使用
8． 图中有关家庭电路的连接完全正确的是（ ）
A． B．
C． D．
9． 家庭电路中，当电流过大时会自动切断电路的是（ ）
A．熔断器 B．电流表 C．进户线 D．测电笔
10．如图是某家庭电路的一部分，下列说法正确的是（ ）
A．电冰箱接入三孔插座后其外壳与零线相连
B．断开开关S时，用试电笔接触A点氖管发光，接触B点氖管不会发光
C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
D．保险丝烧断后可用铜丝代替
二、填空题
11．如图所示的电路中，电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中，其中电灯和插座是______联（填“串”或“并”），电路中连接错误的是______，改正方法是______．
12．小明同学根据家庭电路画了如图所示的一部分电路图，其中包括节能灯L、开关S、插座A和插座B，图中元件的接法错误的是______。1kW·h的电能可供一只“220V 40W”的节能灯正常发光______h。
13．在新建的楼房里，控制插座的总开关上大多还装有_____.如果站在地上的人不小心接触了火线，电流经过人体流入大地，总开关上的_____会迅速切断电流，对人身起到保护作用.
14．家庭电路中，闸刀开关控制_____，支路开关控制_____。如图所示为家庭电路常用的两种安装在墙壁上的支路开关，其按钮可绕面板内转轴转动。由生活经验可知，图_____较易损坏，因为按动这种开关的_____较小，按动需要的力较大。
15．我国的家庭电路有两根进户线，都是从低压输电线上引下来的．其中一根叫零线，一根叫______，两根进户线之间有______V的电压．
16．家庭电路中，电视机与电灯是________的（选择“串联”或“并联”）；电灯的额定功率为0.1千瓦，正常工作3小时，耗电________度．
17．家庭照明电路中的用电器间是_____（填“串联”或“并联”）连接的；使用试电笔检测电路时，若氖管发光，表明试电笔的笔尖接触的是_____（填“零”或“火”）线.如图所示，人们用试电笔辨别火线和零线的两种方法中，正确的是_____.
18．在使用试电笔时手必须接触______（填“笔尖”或“笔尾”）金属体，如图所示的电路，开关闭合后，灯不亮，用试电笔接触A、B、C三点，氖管均发光，接触D点氖管不发光，则故障可能是______。
19．家庭电路中，为保证用电器都能独立工作，各个用电器都是一端接零线，另一端接__________线，即这些用电器是___________联的。为了防止触电，用电器的金属外壳还必须接__________线。
20．上海地区家庭电路中，电灯、电视机、电扇等用电器是__________的（选填“串联”或“并联”），正常工作时，它们两端的电压为__________伏；使用的用电器减少，电路的总电阻__________（选填“变大”“不变”或“变小”）。
三、作图题
21．如图所示，请将下列元件连接成符合安全用电要求的家庭电路。
22．如图，只闭合开关S，风扇M工作；只闭合开关S1，灯泡和风扇M都不工作；同时闭合开关S，S1风扇M和灯泡都工作。请用笔画线代替导线把电路连接完整。
2021-2022学年人教版物理九年级第十九章 第1节家庭电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A C A D A B D C A B
二、填空题
11．并 插座 三孔插座上面的孔接地线，左孔接零线
12．三孔插座 250
13．漏电保护器 漏电保护器
14．整个电路 所在支路 甲 动力臂
15．火线 220
16．并联 0.3
17．并联 火 甲
18．笔尾 CD断路
19．火 并 地
20．并联 220 变大
三、作图题
21．
22．
