2021-2022学年人教版物理九年级综合提升
第十六章 第2节 串、并联电路中电压的规律
一、单选题

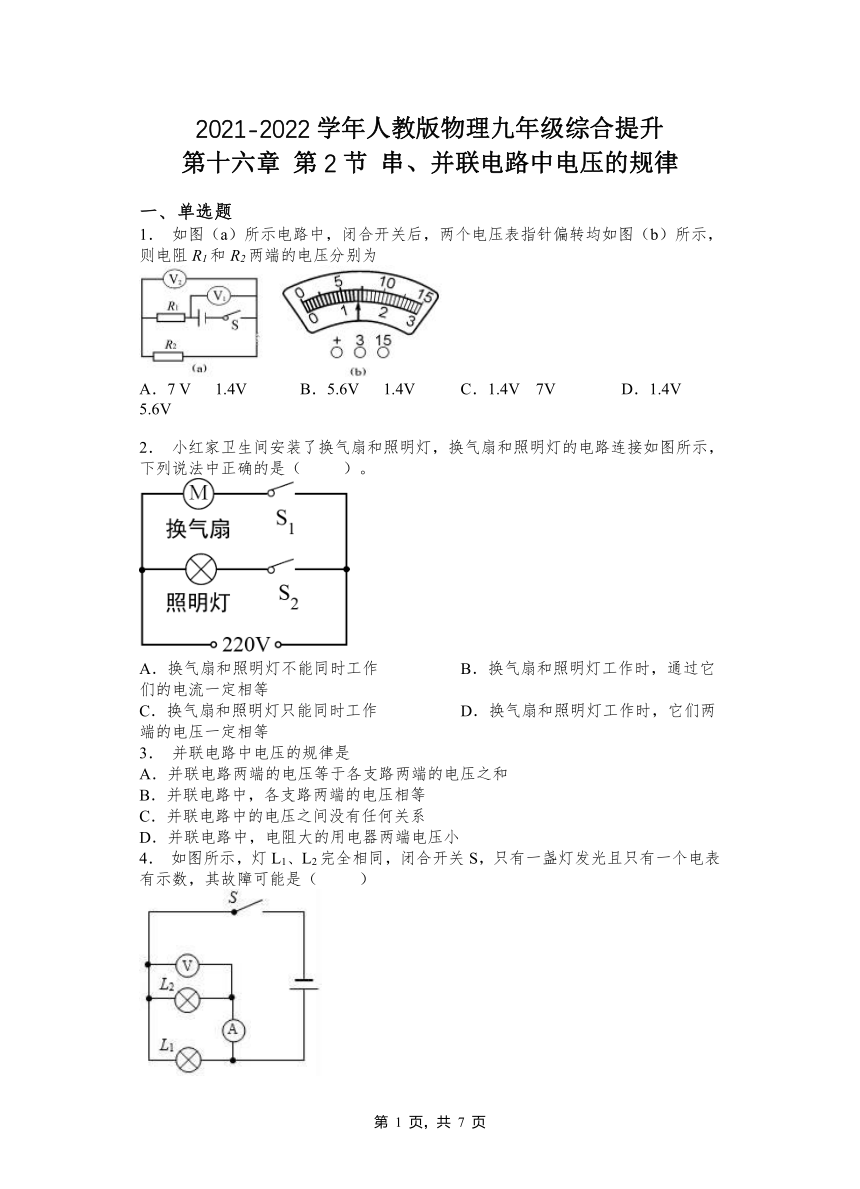

1． 如图（a）所示电路中，闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为
A．7 V 1.4V B．5.6V 1.4V C．1.4V 7V D．1.4V 5.6V
2． 小红家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是（ ）。
A．换气扇和照明灯不能同时工作 B．换气扇和照明灯工作时，通过它们的电流一定相等
C．换气扇和照明灯只能同时工作 D．换气扇和照明灯工作时，它们两端的电压一定相等
3． 并联电路中电压的规律是
A．并联电路两端的电压等于各支路两端的电压之和
B．并联电路中，各支路两端的电压相等
C．并联电路中的电压之间没有任何关系
D．并联电路中，电阻大的用电器两端电压小
4． 如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯发光且只有一个电表有示数，其故障可能是（ ）

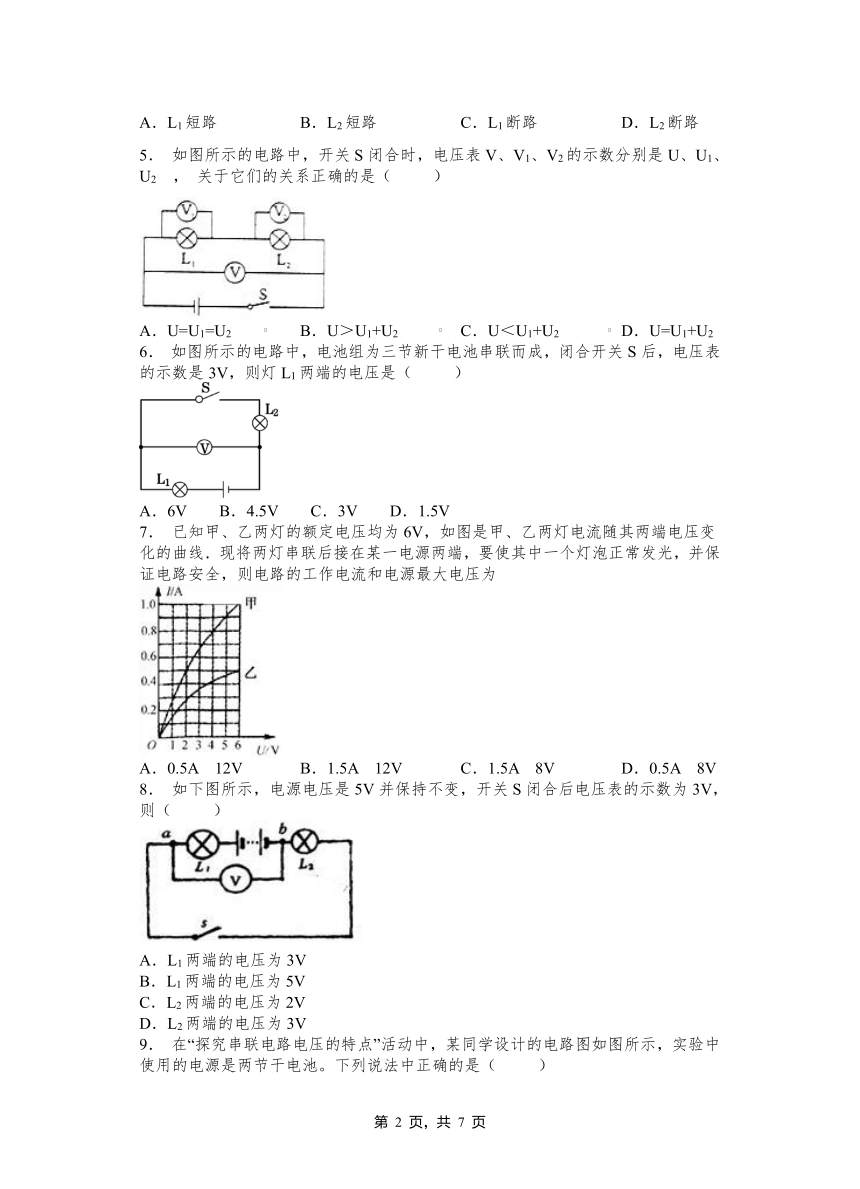

A．L1短路 B．L2短路 C．L1断路 D．L2断路
5． 如图所示的电路中，开关S闭合时，电压表V、V1、V2的示数分别是U、U1、U2 ， 关于它们的关系正确的是（ ）
A．U=U1=U2 B．U＞U1+U2 C．U＜U1+U2 D．U=U1+U2
6． 如图所示的电路中，电池组为三节新干电池串联而成，闭合开关S后，电压表的示数是3V，则灯L1两端的电压是（ ）
A．6V B．4.5V C．3V D．1.5V
7． 已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全，则电路的工作电流和电源最大电压为
A．0.5A 12V B．1.5A 12V C．1.5A 8V D．0.5A 8V
8． 如下图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则（ ）
A．L1两端的电压为3V
B．L1两端的电压为5V
C．L2两端的电压为2V
D．L2两端的电压为3V
9． 在“探究串联电路电压的特点”活动中，某同学设计的电路图如图所示，实验中使用的电源是两节干电池。下列说法中正确的是（ ）
A．该同学连接电路时至少要用8根导线
B．实验中应该选择规格相同的小灯泡
C．只要将电压表接在B点的导线改接到C点就能测出总电压
D．只要将电压表接在A点的导线改接到C点就能测出L2两端的电压
10．如图所示，电源电压6V保持不变，开关S闭合后，电压表示数是2V，则（ ）
A．L1两端的电压是2V B．L1两端的电压是4V
C．L2两端的电压是4V D．L2两端的电压是6V
二、填空题
11．如图甲所示电路中，电压表测量的是________(填“L1”或“L2”)两端的电压，电压表的示数如图乙所示，若电源电压为6 V，则灯L1两端电压为________V.
12．如图所示，电源电压保持不变，a是从电压表的负接线柱引出的导线接头与b处相接时，电压表示数为；使a与b处断开，然后与c处相接，闭合开关S后，电压表示数为，这时灯泡两端的电压为______
13．如图所示的电路中，电压表V1、V2和V3分别测量的是_____、____和_______两端的电压；如果电压表V1、V2的示数分别为6 V和4 V，那么电压表V3的示数为_____V．
14．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻和两端的电压分别为________V和________V.
15．如图所示的电路中，当S1闭合、S2断开时，电压表的示数为2.5V；当S1断开、S2闭合时，电压表示数为6V，则灯L2两端电压为多少？______
16．如图所示电路中，电源由4节干电池串联组成。当电路接通时，电压表V1的示数是4V，电压表V2的示数是3V，L1、L2、L3三盏灯两端的电压分别为U1、U2、U3，则灯L1两端的电压U1为_________V, L3两端的电压U3为_________V。
17．如图所示，电源电压为6V，若S闭合，电压表的示数为2.5V，则L2两端的电压U2=_____V；若S断开，电压表的示数为_____V．
18．①在图甲所示的电路中，闭合开关后电压表V1的示数为2.5V，V2的示数为________ V，V的示数为________ V；
②在乙图所示的测量电路中，闭合开关后电压表V1的示数为2.5V，且两个灯泡的规格相同．V2的示数为________ V，V的示数为________ V
19．如图所示的是用电压表测量灯L1、L2、L3及A、B与C、D两点间电压的电路。当开关S闭合后，先后测出；甲图中的电压分别为U1、U2、U3和UAB，它们之间的关系是________。乙图中的电压分别为U1、U2、U3和UCD，它们之间的关系是________。(填写公式)
20．在探究并联电路中电压的规律的实验过程中，小明同学发现：在闭合开关后，灯L1比灯L2要亮。则两个小灯泡电压的大小关系是U1________(填“＞”“＜”或“＝”)U2。
三、实验题
21．一实验小组用如图所示的器材探究“串联电路的电压关系”．用三节干电池串联作电源,两只规格不同的小灯泡:L1、L2,其中L1电阻值已知,L2电阻值未知．
(1)请用笔画线代替导线,连接实验电路．要求L1和L2串联,电压表测量两灯串联的总电压________．
(2)为了保证电路的安全,连接器材时,开关应_____________．
(3)小明用电压表测量L1两端电压时,直接选用0~3 V的量程,小悦说这样不行,规范的操作方法应该是_____．
(4)在测量L2两端电压时,两灯突然熄灭,电压表示数变为0,用电压表检测L1两端电压,电压表示数为电源电压,出现此故障的原因可能是_____________．
(5)他们排除故障后继续实验,得出一组实验数据如表1．为了得出串联电路电压关系的普遍规律,他们还应____________________________．
表1
22．“探究串联电路的电压关系”的实验电路如图甲所示。
（1）为使探究得出的结论具有普遍意义，L1、L2应该选择规格_____（相同/不同）的灯泡；
（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该_____；
（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间，小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。你认为小聪的办法是_____（可/不）行，理由是_____。
2021-2022学年人教版物理九年级第十六章 第2节串、并联电路中电压的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B D B D D D D D C B
二、填空题
11．L2 3.6
12．
13．电源电压 L1 L2 2
14．7.2 1.8
15．3.5V
16． 3 2
17．3.5 6
18．2.5 2.5 2.5 5
19． UAB＝U1+U2+U3 UCD＝U1＝U2＝U3
20．＝
三、实验题
21． 断开 先选用0~15 V的量程试触,如果示数小于3 V,再改用0~3 V量程测量 L1断路 应换用不同规格的器材(灯泡、电源)或加滑动变阻器,多次测量
22．不同 断开开关，换用小量程，重做实验 不 根据电路图详解可以看出，直接改接一端连线，会造成电压表正负接线柱接反了
