2021-2022学年人教版物理九年级综合提升

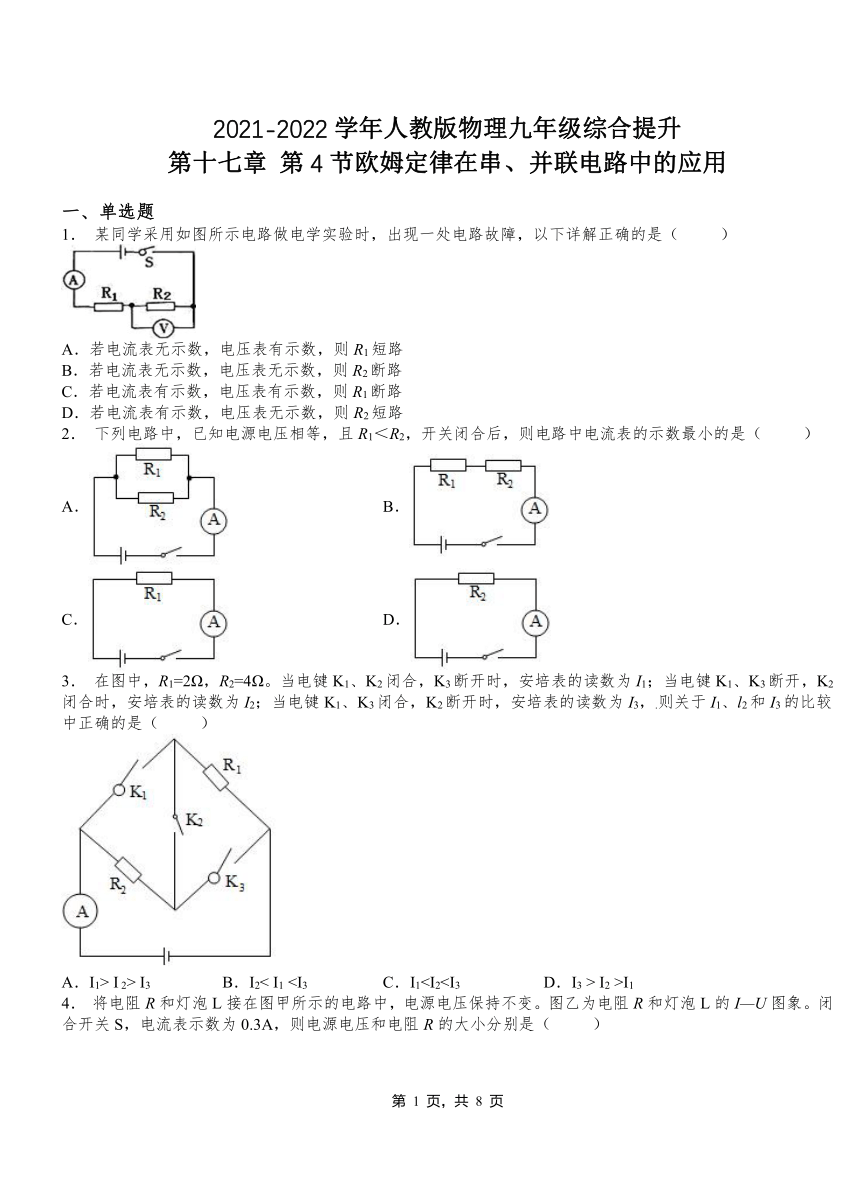

第十七章 第4节欧姆定律在串、并联电路中的应用
一、单选题
1． 某同学采用如图所示电路做电学实验时，出现一处电路故障，以下详解正确的是（ ）
A．若电流表无示数，电压表有示数，则R1短路
B．若电流表无示数，电压表无示数，则R2断路
C．若电流表有示数，电压表有示数，则R1断路
D．若电流表有示数，电压表无示数，则R2短路
2． 下列电路中，已知电源电压相等，且R1＜R2，开关闭合后，则电路中电流表的示数最小的是（ ）
A． B．
C． D．
3． 在图中，R1=2Ω，R2=4Ω。当电键K1、K2闭合，K3断开时，安培表的读数为I1；当电键K1、K3断开，K2闭合时，安培表的读数为I2；当电键K1、K3闭合，K2断开时，安培表的读数为I3，.则关于I1、l2和I3的比较中正确的是（ ）
A．I1> I 2> I3 B．I2< I1 I2 >I1

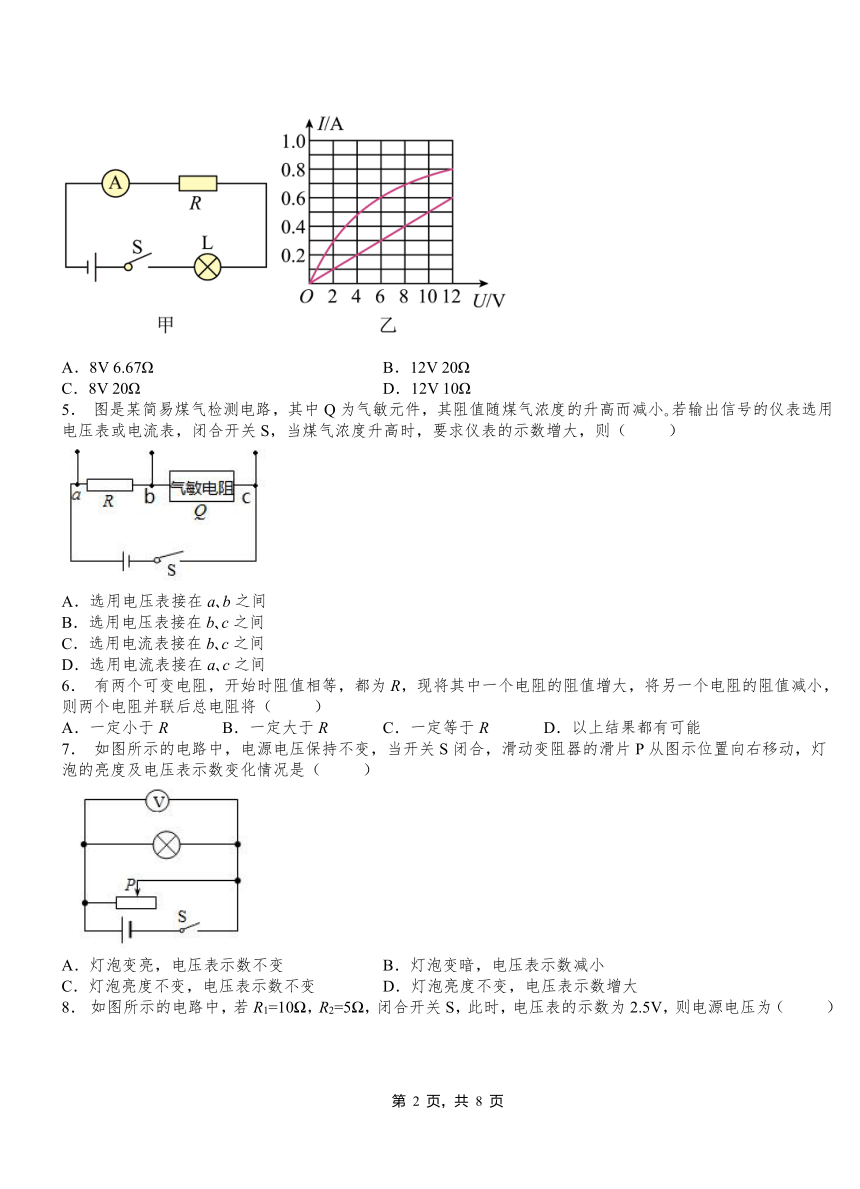

4． 将电阻R和灯泡L接在图甲所示的电路中，电源电压保持不变。图乙为电阻R和灯泡L的I—U图象。闭合开关S，电流表示数为0.3A，则电源电压和电阻R的大小分别是（ ）
A．8V 6.67Ω B．12V 20Ω
C．8V 20Ω D．12V 10Ω
5． 图是某简易煤气检测电路，其中Q为气敏元件，其阻值随煤气浓度的升高而减小 若输出信号的仪表选用电压表或电流表，闭合开关S，当煤气浓度升高时，要求仪表的示数增大，则（ ）
A．选用电压表接在a b之间
B．选用电压表接在b c之间
C．选用电流表接在b c之间
D．选用电流表接在a c之间
6． 有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将（ ）
A．一定小于R B．一定大于R C．一定等于R D．以上结果都有可能
7． 如图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P从图示位置向右移动，灯泡的亮度及电压表示数变化情况是（ ）
A．灯泡变亮，电压表示数不变 B．灯泡变暗，电压表示数减小
C．灯泡亮度不变，电压表示数不变 D．灯泡亮度不变，电压表示数增大

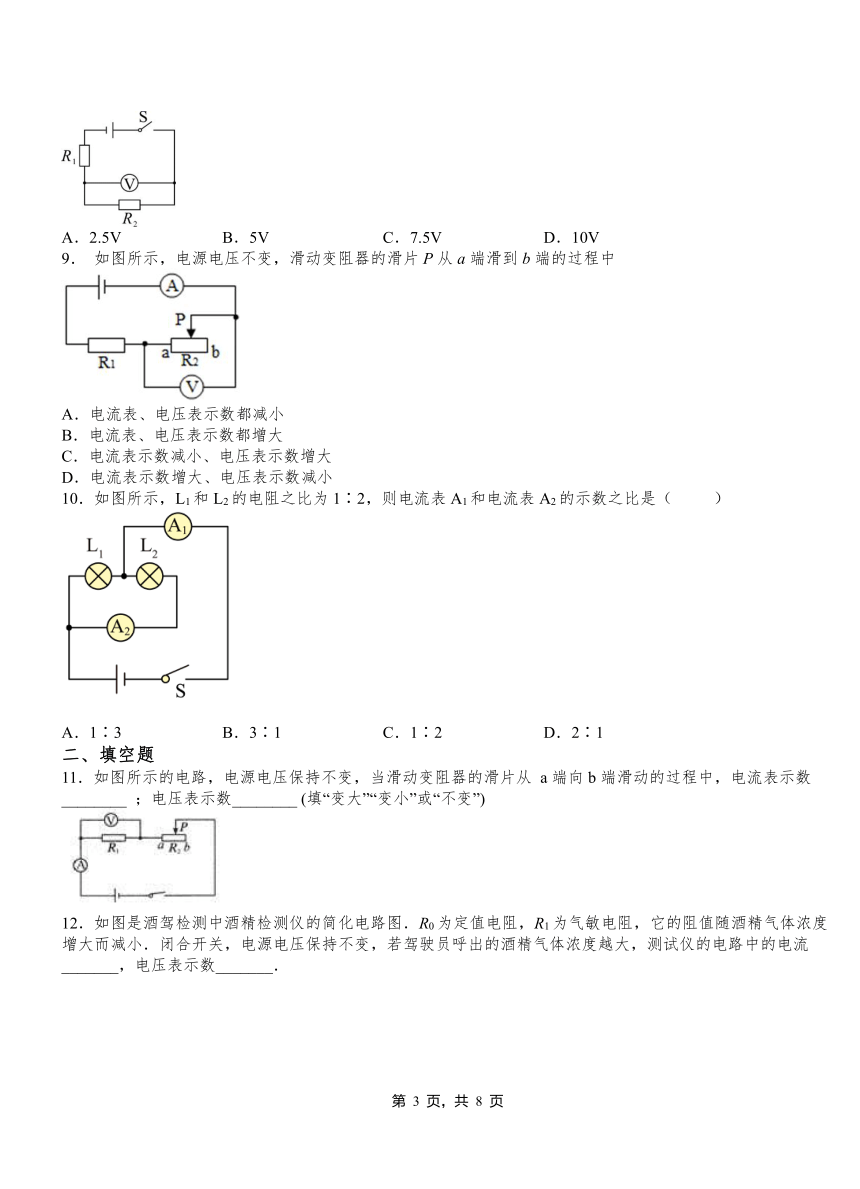

8． 如图所示的电路中，若R1=10 ，R2=5 ，闭合开关S，此时，电压表的示数为2.5V，则电源电压为（ ）
A．2.5V B．5V C．7.5V D．10V
9． 如图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中
A．电流表、电压表示数都减小
B．电流表、电压表示数都增大
C．电流表示数减小、电压表示数增大
D．电流表示数增大、电压表示数减小
10．如图所示，L1和L2的电阻之比为1∶2，则电流表A1和电流表A2的示数之比是（ ）
A．1∶3 B．3∶1 C．1∶2 D．2∶1
二、填空题
11．如图所示的电路，电源电压保持不变，当滑动变阻器的滑片从 a端向b端滑动的过程中，电流表示数________ ；电压表示数________ (填“变大”“变小”或“不变”)
12．如图是酒驾检测中酒精检测仪的简化电路图．R0为定值电阻，R1为气敏电阻，它的阻值随酒精气体浓度增大而减小．闭合开关，电源电压保持不变，若驾驶员呼出的酒精气体浓度越大，测试仪的电路中的电流_______，电压表示数_______．

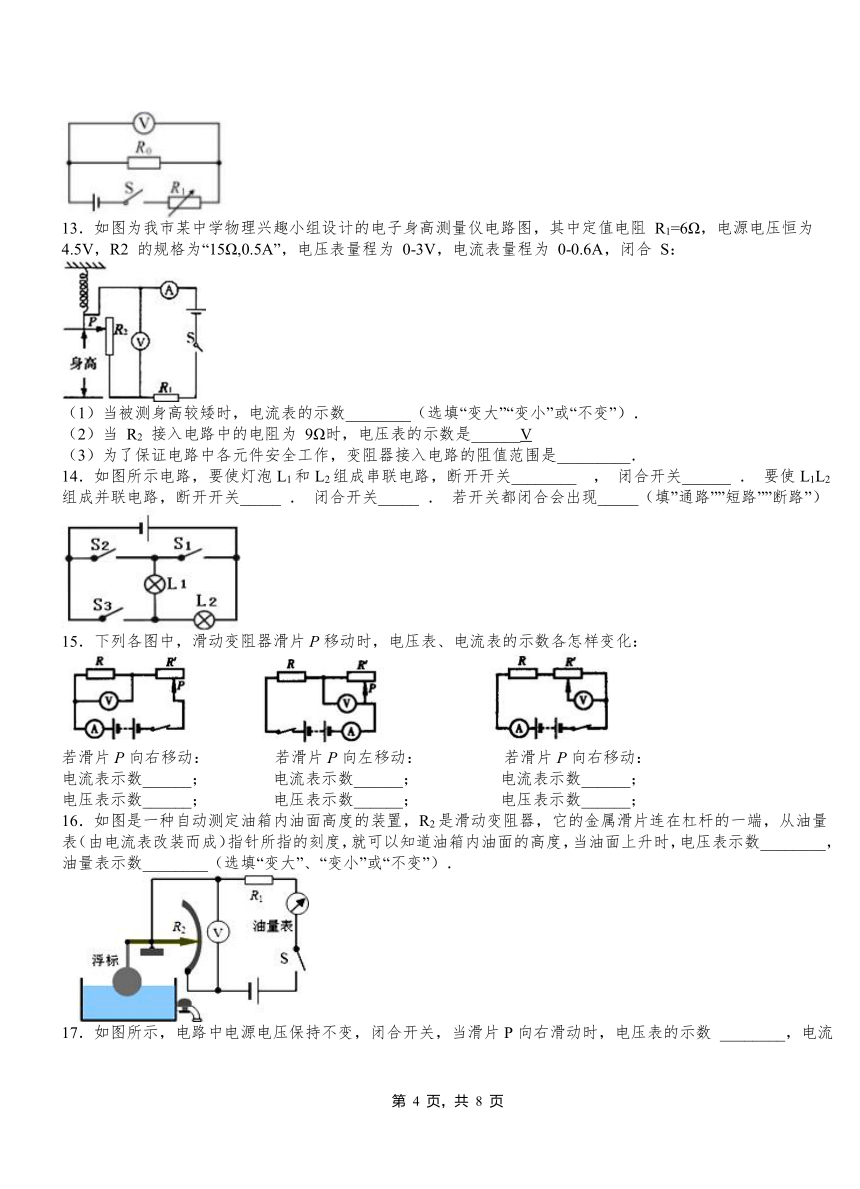

13．如图为我市某中学物理兴趣小组设计的电子身高测量仪电路图，其中定值电阻 R1=6Ω，电源电压恒为 4.5V，R2 的规格为“15Ω,0.5A”，电压表量程为 0-3V，电流表量程为 0-0.6A，闭合 S：
（1）当被测身高较矮时，电流表的示数________（选填“变大”“变小”或“不变”）．
（2）当 R2 接入电路中的电阻为 9Ω时，电压表的示数是______V
（3）为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是_________．
14．如图所示电路，要使灯泡L1和L2组成串联电路，断开开关________ ， 闭合开关______ ． 要使L1L2组成并联电路，断开开关_____ ． 闭合开关_____ ． 若开关都闭合会出现_____（填”通路””短路””断路”）
15．下列各图中，滑动变阻器滑片P移动时，电压表、电流表的示数各怎样变化：
若滑片P向右移动： 若滑片P向左移动： 若滑片P向右移动：
电流表示数______； 电流表示数______； 电流表示数______；
电压表示数______； 电压表示数______； 电压表示数______；
16．如图是一种自动测定油箱内油面高度的装置，R2是滑动变阻器，它的金属滑片连在杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，当油面上升时，电压表示数________，油量表示数________（选填“变大”、“变小”或“不变”）．
17．如图所示，电路中电源电压保持不变，闭合开关，当滑片P向右滑动时，电压表的示数 ________，电流表的示数________（填“变大”“变小”或“不变”）．
18．如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，电流表示数将_____，电压表示数将_____。
19．如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P自右向左移动的过程中，接入电路的阻值________，电压表示数将________，电流表示数将________（均选填“变大”、“不变”或“变小”）．
20．如图所示的电路，闭合开关后，在滑动变阻器的滑片P从a端向b端滑动的过程中（设灯泡工作时电阻不随温度变化），通过乙灯的电流逐渐________，甲灯逐渐变________．
三、计算题
21．如图所示的电路中，电源电压不变，电阻R1的阻值为20Ω 。当断开开关S1和S2，闭合开关S3时，电流表的示数为0.50A；当断开开关S2，闭合开关S1、S3是，电流表的示数为0.90A。求：
(1)电阻R2的阻值。
(2)断开开关S1和S3，闭合开关S2时，加载电R1两端的电压。
22．如图所示的电路中，已知R1=20 Ω，R2=60 Ω．当开关S闭合后，通过电流表的示数为0.3 A，求：
（1）电阻R1两端的电压；
（2）通过电阻R2的电流；
（3）通过电路的总电流．
2021-2022学年人教版物理九年级第十七章 第4节欧姆定律在串、并联电路中的应用（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D B B C A A C C C B
二、填空题
11．变小；变小．
12．增大 增大
13．变大 2.7 3 Ω~12 Ω
14．S1、S3；S2；S2；S1、S3；S2；短路．
15．变小变小变小变大不变变小
16．变小 变大
17．变大； 不变
18．变小 变小
19．不变 变大 不变
20．变小 变亮
三、计算题
21．(1)25Ω；(2)4.4V
22．（1）16 V； （2）0.1 A； （3）0.4 A
