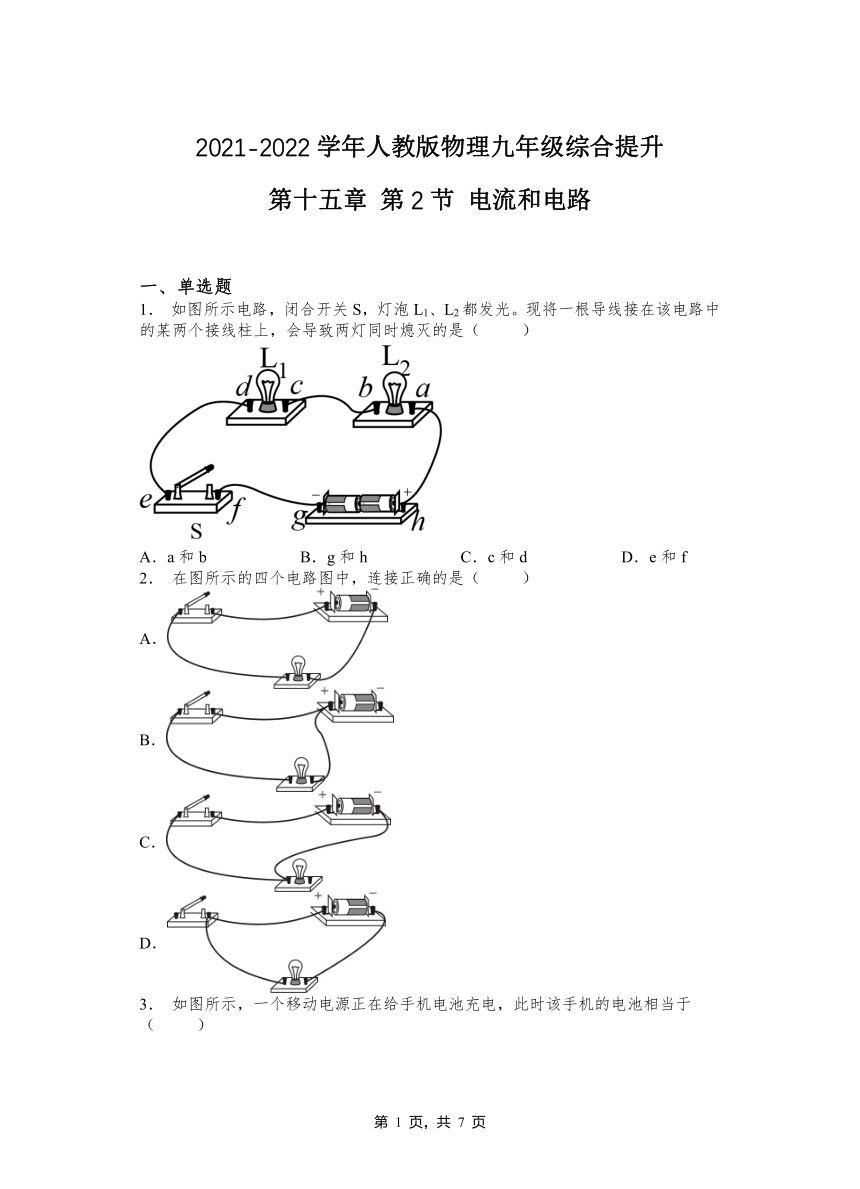

2021-2022学年人教版物理九年级综合提升
第十五章 第2节 电流和电路
一、单选题
1. 如图所示电路,闭合开关S,灯泡L1、L2都发光。现将一根导线接在该电路中的某两个接线柱上,会导致两灯同时熄灭的是( )
A.a和b B.g和h C.c和d D.e和f
2. 在图所示的四个电路图中,连接正确的是( )
A.
B.
C.
D.

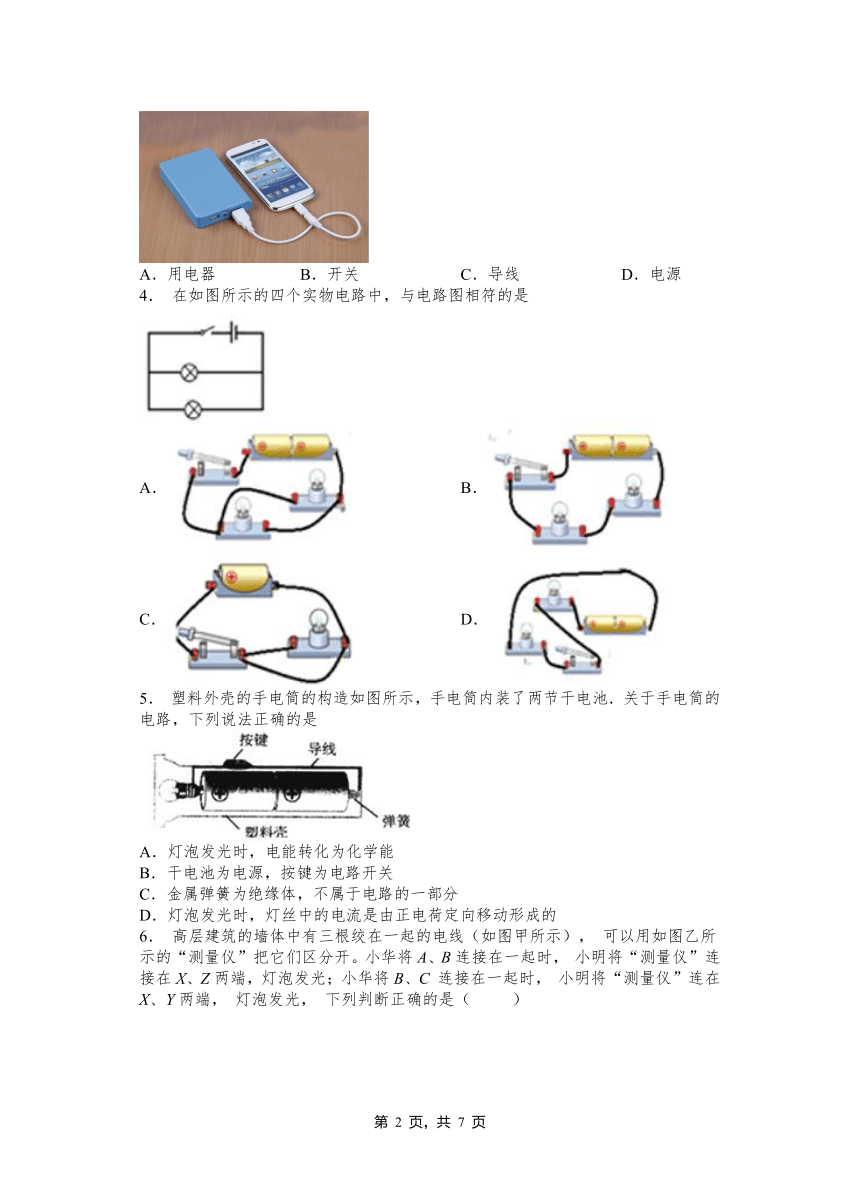

3. 如图所示,一个移动电源正在给手机电池充电,此时该手机的电池相当于( )
A.用电器 B.开关 C.导线 D.电源
4. 在如图所示的四个实物电路中,与电路图相符的是
A. B.
C. D.
5. 塑料外壳的手电筒的构造如图所示,手电筒内装了两节干电池.关于手电筒的电路,下列说法正确的是
A.灯泡发光时,电能转化为化学能
B.干电池为电源,按键为电路开关
C.金属弹簧为绝缘体,不属于电路的一部分
D.灯泡发光时,灯丝中的电流是由正电荷定向移动形成的
6. 高层建筑的墙体中有三根绞在一起的电线(如图甲所示), 可以用如图乙所示的“测量仪”把它们区分开。小华将A、B连接在一起时, 小明将“测量仪”连接在X、Z两端,灯泡发光;小华将B、C 连接在一起时, 小明将“测量仪”连在X、Y两端, 灯泡发光, 下列判断正确的是( )
A.B和X是同一根电线,C和Y是同一根电线
B.B和Z是同一根电线,C和Y是同一根电线
C.A和Y是同一根电线,B和X是同一根电线
D.A和Y是同一根电线,B和Z是同一根电线
7. 如图所示为一种声光警报器的电路图,闭合开关S1和S2后,会出现的现象是( )
A.灯不亮,铃响 B.灯亮,铃响 C.灯不亮,铃不响 D.灯亮,铃不响
8. 如图所示,闭合开关后电路中的灯泡都能正常发光的是( )
A. B.
C. D.
9. 如图所示,验电器A带负电,B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间,金属棒中( )
A.电流方向由A到B B.电流方向由B到A
C.有电流但方向无法确定 D.始终无电流
10.用毛皮摩擦过的橡胶棒与验电器A的金属球接触后箔片张开,如图所示,然后用带有绝缘手柄的金属棒把验电器A和不带电的验电器B连接起来。下列说法正确的是( )
A.验电器A的金属球带正电 B.验电器A的金属箔片带正电
C.验电器B带负电 D.连接瞬间电流方向是从A到B
二、填空题
11.如图所示,电路连接情况中:A属于 ______ 路,B属于 ______ 路,C属于 ______ 路。
12.电动轿车具有节能、环保等特点,启动时只要将车钥匙插入锁孔并顺时针旋转一下,轿车就通电了,车钥匙相当于电路中的______;如图用充电桩给轿车的电瓶充电时,轿车的电瓶相当于电路中的______。
13.画电路图时的要求:导线用笔画线表示,尽量_______;交叉连接的导线,要在连接处画一个“_______点” 表示相交且相连;各元件的摆放顺序要与实际元件位置_______;元件不能画在_______处。
14.如图所示,酸甜多汁的水果提供的电力足以点亮一排发光二极管,在此电路中水果扮演的角色是_____:
15.如图所示,用丝绸摩擦过的玻璃棒去接触带电验电器的金属球时,发现验电器金属箔片的张角变大,则验电器原来带______电;在金属箔张角变大的瞬间,验电器金属杆里的电流方向是从______。
16.电流的理解
(1)电流形成的原因:________.(注:电路中有电流时,发生定向移动的可能是________、也可能是________、还可能是________.)
(2)规定:________的方向为电流方向.按此规定: ①电路闭合时,在电源外部,电流方向为:________→用电器→________.
②如果是负电荷定向移动形成电流,则负电荷定向移动方向与电流方向________.
金属导电靠的是________,因此在导线中自由电子定向移动方向与电流方向________.
③电视机工作时,阴极射线管会向荧屏发射电子,则电流方向为________
A.从阴极射线管到荧屏 B.从荧屏到阴极射线管
④电路中有持续电流和条件:①有电源;②电路是通路
(3)二极管(在电路图中的符号: ) 的特点:________.有些二极管会发光叫________.
17.如图所示为某定时炸弹的引爆电路工作原理图,当起爆器中有电流通过时就会引爆炸弹.请你结合所学知识帮助专家进行排爆详解:
(1)定时器(时钟)应该安装在b导线上.在定时阶段,该导线是_____(填“通”或“断”)路,因此起爆器被_____,所以在定时阶段起爆器不会爆炸引爆炸弹.
(2)定时结束时,定时器(时钟)会把b导线_____(填“接通”或“切断”),此时电流_____(填“能”或“不能”)通过起爆器,所以在定时结束的瞬间起爆器立即爆炸.
(3)综上可知,定时器(时钟)在定时阶段相当于一个_____(填“闭合”或“断开”)的开关.为使该定时爆炸装置停止工作,应立即剪断导线_____(选填“a”或“b”).
18.电路的正常工作离不开电源,电源工作时将其他形式的能转化为 __________ 。在如图所示电路中,导线上电子的定向移动方向是从电源 __________ (选填“正极到负极”或“负极到正极”)。
19.如图日常生活中可以用到各种电池.干电池供电是将 ________能转化为电能;铅蓄电池充电时将电能转化为 ________能.
20.如图所示为某定时炸弹的引爆电路工作原理图,当起爆器中有电流通过时就会引爆炸弹。请你结合所学知识进行排爆详解。
(1)定时器(时钟)安装在___________(选填“a”或“b”)导线上。在定时阶段,该导线是________(选填“通”或“断”)路,所以在定时阶段起爆器不会爆炸引爆炸弹。
(2)为使该定时爆炸装置停止工作,在定时阶段应立即剪断导线_____(选填“a”或“b”)。
21-2022学年人教版物理九年级第十五章 第2节电流和电路(参考答案)
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B A A A B A D C B C
二、填空题
11.断路 短路 通路
12.开关 用电器
13.横平竖直 黑 相对应 拐角
14.电源
15.正 金属球到金属箔片
16.电荷的定向移动 正电荷 负电荷 正、负电荷 正电荷定向移动 正极 负极 相反 自由电子 相反、B、单向导电性、发光二极管
17.通 短路 切断 能 闭合 a
18.其它形式的能 负极到正极
19.化学 化学
20.b 通 a
