2021-2022学年人教版物理九年级冲刺高分

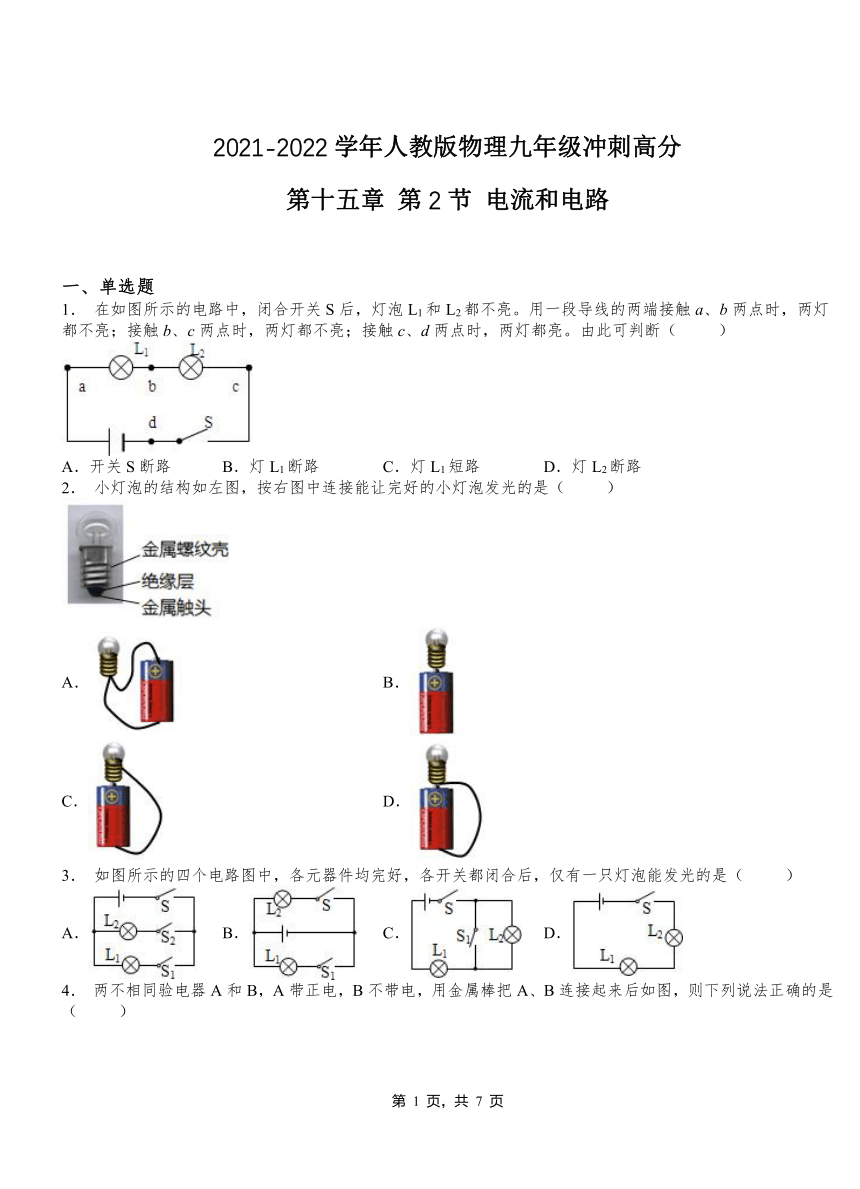

第十五章 第2节 电流和电路
一、单选题
1． 在如图所示的电路中，闭合开关S后，灯泡L1和L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。由此可判断（ ）
A．开关S断路 B．灯L1断路 C．灯L1短路 D．灯L2断路
2． 小灯泡的结构如左图，按右图中连接能让完好的小灯泡发光的是（ ）
A． B．
C． D．
3． 如图所示的四个电路图中，各元器件均完好，各开关都闭合后，仅有一只灯泡能发光的是（ ）
A． B． C． D．
4． 两不相同验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图，则下列说法正确的是（ ）
A．A中正电荷通过棒流向B，B带正电荷
B．B中负电荷通过棒流向A，B带正电荷
C．棒中有持续电流从A流向B，使B张角增大
D．棒中有持续电流从B流向A，使A张角先减小，后增大
5． 如图所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护电扇的作用，小球可以用以下哪种材料制成（ ）
A．玻璃 B．塑料 C．铜 D．木头
6． 一种声光报警器的电路如图所示。闭合开关S1和S2后，会出现的现象是（ ）
A．灯亮，铃不响 B．灯不亮，铃不响 C．灯亮，铃响 D．灯不亮，铃响
7． 小明同学按下图连接好电路，闭合开关后发现，甲乙两灯泡均不亮。然后他拿来一根导线直接连在甲灯泡两端，此时甲乙灯泡仍不亮。于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来。根据以上现象可以推断出下列哪个结论是正确的（ ）
A．甲灯泡断路 B．乙灯泡断路 C．甲乙灯泡都断路 D．电源坏了
8． 下列符号中不属于用电器的是（ ）
A． B． C． D．

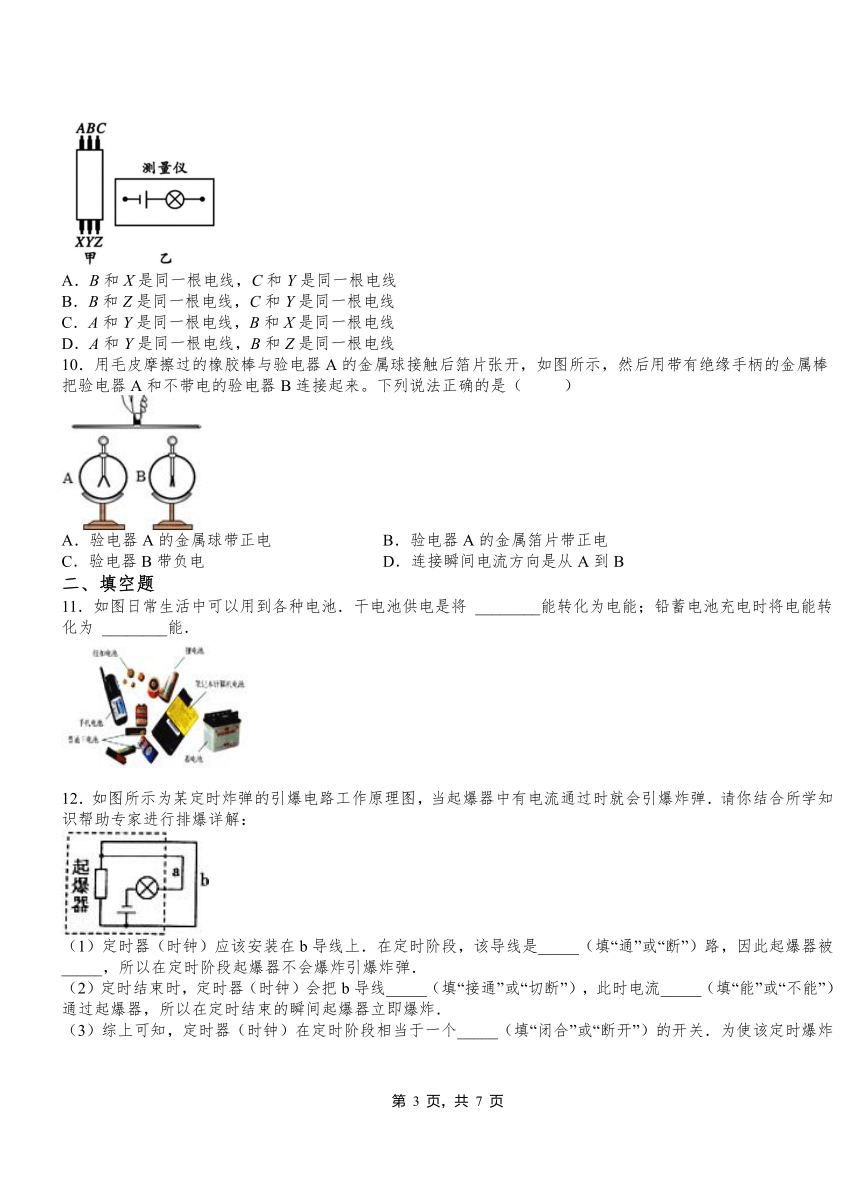

9． 高层建筑的墙体中有三根绞在一起的电线（如图甲所示）， 可以用如图乙所示的“测量仪”把它们区分开。小华将A、B连接在一起时， 小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C 连接在一起时， 小明将“测量仪”连在X、Y两端， 灯泡发光， 下列判断正确的是（ ）
A．B和X是同一根电线，C和Y是同一根电线
B．B和Z是同一根电线，C和Y是同一根电线
C．A和Y是同一根电线，B和X是同一根电线
D．A和Y是同一根电线，B和Z是同一根电线
10．用毛皮摩擦过的橡胶棒与验电器A的金属球接触后箔片张开，如图所示，然后用带有绝缘手柄的金属棒把验电器A和不带电的验电器B连接起来。下列说法正确的是（ ）
A．验电器A的金属球带正电 B．验电器A的金属箔片带正电
C．验电器B带负电 D．连接瞬间电流方向是从A到B
二、填空题
11．如图日常生活中可以用到各种电池．干电池供电是将 ________能转化为电能；铅蓄电池充电时将电能转化为 ________能．
12．如图所示为某定时炸弹的引爆电路工作原理图，当起爆器中有电流通过时就会引爆炸弹．请你结合所学知识帮助专家进行排爆详解：
（1）定时器（时钟）应该安装在b导线上．在定时阶段，该导线是_____（填“通”或“断”）路，因此起爆器被_____，所以在定时阶段起爆器不会爆炸引爆炸弹．
（2）定时结束时，定时器（时钟）会把b导线_____（填“接通”或“切断”），此时电流_____（填“能”或“不能”）通过起爆器，所以在定时结束的瞬间起爆器立即爆炸．
（3）综上可知，定时器（时钟）在定时阶段相当于一个_____（填“闭合”或“断开”）的开关．为使该定时爆炸装置停止工作，应立即剪断导线_____（选填“a”或“b”）．
13．如图乙所示，是发光二极管的示意图，我们把它连入图甲所示电路中，当长脚接A接线柱，短脚接B接线柱时，发光二极管和小灯泡都发光；如果短脚接A接线柱，长脚接B接线柱时，发光二极管和小灯泡都不发光，说明此时电路处于________(选填“短路”或“开路”)状态，这说明发光二极管具有______的性质．
14．如图所示，电路连接情况中：A属于 ______ 路，B属于 ______ 路，C属于 ______ 路。
15．电流的理解
（1）电流形成的原因：________．（注：电路中有电流时，发生定向移动的可能是________、也可能是________、还可能是________．）
（2）规定：________的方向为电流方向．按此规定： ①电路闭合时，在电源外部，电流方向为：________→用电器→________．
②如果是负电荷定向移动形成电流，则负电荷定向移动方向与电流方向________．
金属导电靠的是________，因此在导线中自由电子定向移动方向与电流方向________．
③电视机工作时，阴极射线管会向荧屏发射电子，则电流方向为________
A．从阴极射线管到荧屏 B．从荧屏到阴极射线管
④电路中有持续电流和条件：①有电源；②电路是通路
（3）二极管（在电路图中的符号： ） 的特点：________．有些二极管会发光叫________．
16．电路中有持续电流的条件：一要有_______；二是电路是________。
17．在连接如图所示电路时，开关一定要_____（填“闭合”或“断开”），电灯_____（填“亮”或“不亮”），这时的电路叫_____，将开关闭合时的电路叫_____；如果不小心把A、B两接线柱用导线接在一起，则会造成_____，可能把电源烧坏，这是绝对不允许的.
18．如图所示是宾馆的房卡，当客人进入房间后只有把房卡插入槽中，房间内的灯和插座才会有电．从物理学的角度详解，房卡的作用相当于电路中的________。
19．用导线将______、开关、用电器连接起来就组成了电路。电源是把其它形式的能转化成电能的装置；用电器是把______能转化成其它形式的能的装置。电路的工作状态：_____、断路、短路。
20．在如图所示的电路中，当只闭合开关S2时，能发光的灯有_____；当开关全部闭合时，能发光的灯是_____．
2021-2022学年人教版物理九年级第十五章 第2节电流和电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A C C B C A B B A C
二、填空题
11．化学 化学
12．通 短路 切断 能 闭合 a
13．开路 单向导电
14．断路 短路 通路
15．电荷的定向移动 正电荷 负电荷 正、负电荷 正电荷定向移动 正极 负极 相反 自由电子 相反、B、单向导电性、发光二极管
16．电源 通路
17．断开 不亮 断路 通路 短路
18．开关
19．电源 电 通路
20．L2和L3 L1和L3
