5.3凸透镜成像的规律同步练习2021—2022学年人教版八年级物理上册（含答案）

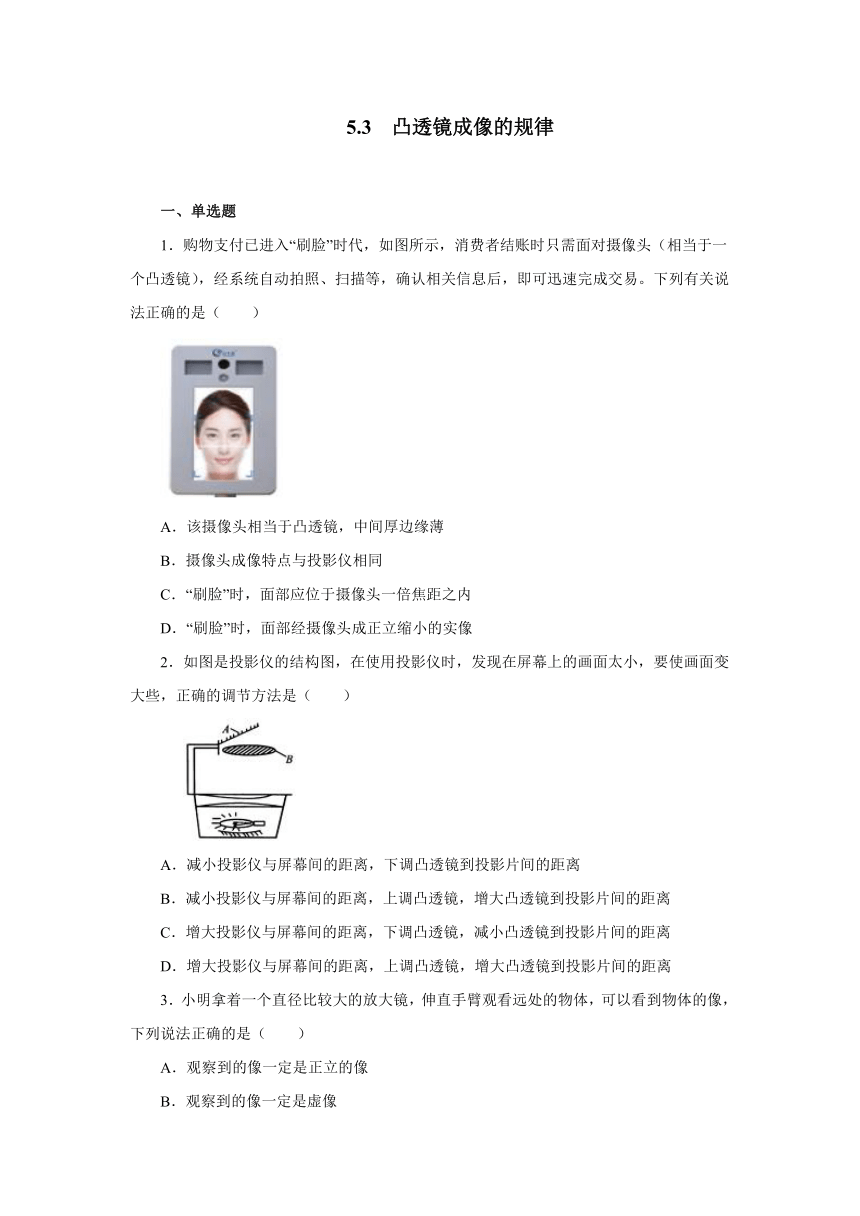

5.3 凸透镜成像的规律
一、单选题
1．购物支付已进入“刷脸”时代，如图所示，消费者结账时只需面对摄像头（相当于一个凸透镜），经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易。下列有关说法正确的是（　　）
A．该摄像头相当于凸透镜，中间厚边缘薄
B．摄像头成像特点与投影仪相同
C．“刷脸”时，面部应位于摄像头一倍焦距之内
D．“刷脸”时，面部经摄像头成正立缩小的实像
2．如图是投影仪的结构图，在使用投影仪时，发现在屏幕上的画面太小，要使画面变大些，正确的调节方法是（　　）
A．减小投影仪与屏幕间的距离，下调凸透镜到投影片间的距离
B．减小投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到投影片间的距离
C．增大投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到投影片间的距离
D．增大投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到投影片间的距离
3．小明拿着一个直径比较大的放大镜，伸直手臂观看远处的物体，可以看到物体的像，下列说法正确的是（　　）
A．观察到的像一定是正立的像
B．观察到的像一定是虚像
C．观察到的像一定是倒立的像
D．观察到的像一定是放大的像

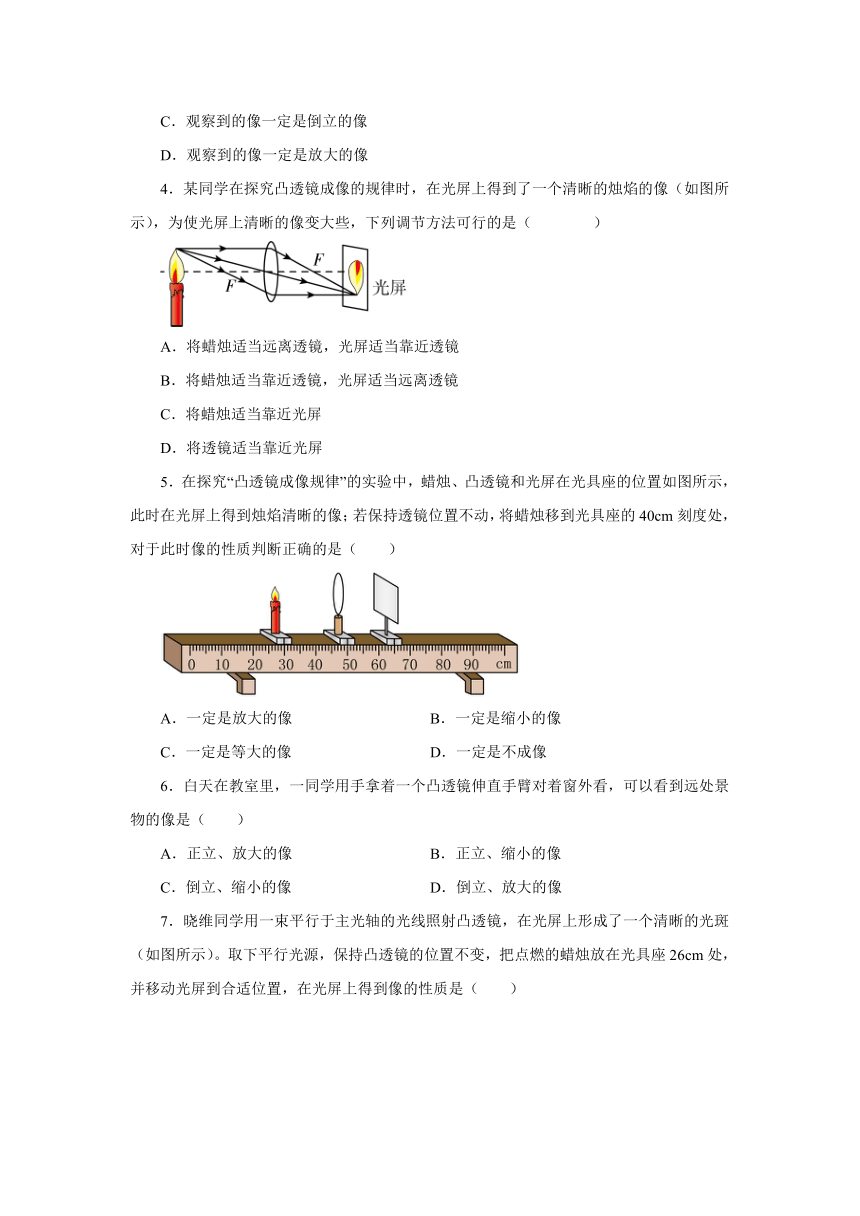

4．某同学在探究凸透镜成像的规律时，在光屏上得到了一个清晰的烛焰的像（如图所示），为使光屏上清晰的像变大些，下列调节方法可行的是（ ）
A．将蜡烛适当远离透镜，光屏适当靠近透镜
B．将蜡烛适当靠近透镜，光屏适当远离透镜
C．将蜡烛适当靠近光屏
D．将透镜适当靠近光屏
5．在探究“凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏在光具座的位置如图所示，此时在光屏上得到烛焰清晰的像；若保持透镜位置不动，将蜡烛移到光具座的40cm刻度处，对于此时像的性质判断正确的是（　　）
A．一定是放大的像 B．一定是缩小的像
C．一定是等大的像 D．一定是不成像
6．白天在教室里，一同学用手拿着一个凸透镜伸直手臂对着窗外看，可以看到远处景物的像是（　　）
A．正立、放大的像 B．正立、缩小的像
C．倒立、缩小的像 D．倒立、放大的像

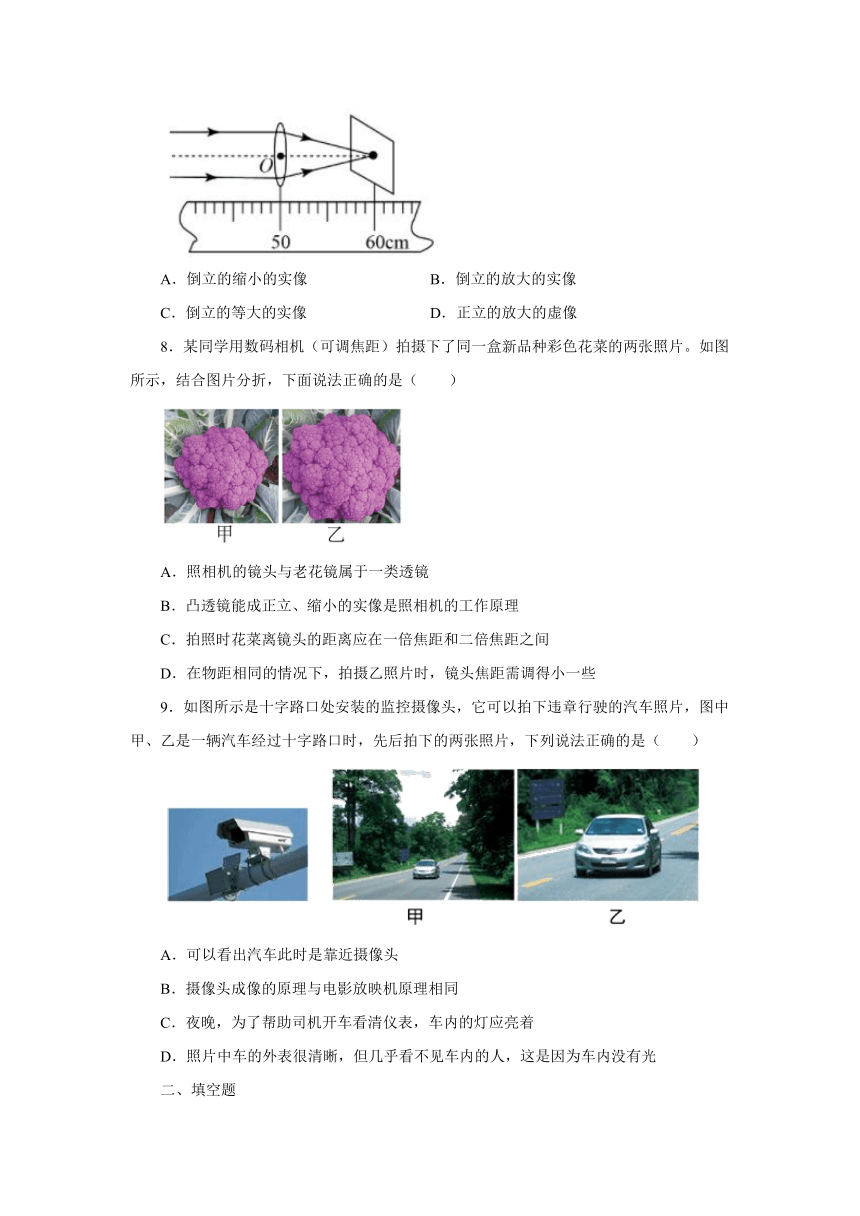

7．晓维同学用一束平行于主光轴的光线照射凸透镜，在光屏上形成了一个清晰的光斑（如图所示）。取下平行光源，保持凸透镜的位置不变，把点燃的蜡烛放在光具座26cm处，并移动光屏到合适位置，在光屏上得到像的性质是（　　）
A．倒立的缩小的实像 B．倒立的放大的实像
C．倒立的等大的实像 D．正立的放大的虚像
8．某同学用数码相机（可调焦距）拍摄下了同一盒新品种彩色花菜的两张照片。如图所示，结合图片分折，下面说法正确的是（　　）
A．照相机的镜头与老花镜属于一类透镜
B．凸透镜能成正立、缩小的实像是照相机的工作原理
C．拍照时花菜离镜头的距离应在一倍焦距和二倍焦距之间
D．在物距相同的情况下，拍摄乙照片时，镜头焦距需调得小一些
9．如图所示是十字路口处安装的监控摄像头，它可以拍下违章行驶的汽车照片，图中甲、乙是一辆汽车经过十字路口时，先后拍下的两张照片，下列说法正确的是（　　）
A．可以看出汽车此时是靠近摄像头
B．摄像头成像的原理与电影放映机原理相同
C．夜晚，为了帮助司机开车看清仪表，车内的灯应亮着
D．照片中车的外表很清晰，但几乎看不见车内的人，这是因为车内没有光
二、填空题
10．如图为国际空间站中宇航员通过悬浮水珠成像的情景。所成的像为倒立、______的______像，生活中与该水珠这一成像原理相同的光学仪器有______（写出一种即可）。
11．小亮做探究凸透镜成像规律的实验，将烛焰、凸透镜和屏移到如图所示的位置时，恰能在光屏中央得到一个清晰的像，跟这一成像原理相同的光学仪器是___________（选填“照相机”、“投影仪”或“放大镜”）。若要使光屏上的像变大，则小亮应将蜡烛和光屏都向___________（选填“左”或“右”）移动。
12．“自拍神器”给旅行拍照爱好者带来了很大的方便，与直接拿手机自拍相比， 利用自拍杆可以___________物距，___________像的大小，从而增大取景范围，取得更好的拍摄效果。（均选填“增大” 或“减小”）
13．如图为无人机航拍时的照片。航拍时，物体通过镜头成倒立、_______（选填“缩小”、“等大”或“放大”）的实像，为了镜头里能出现更多景色，那么需要无人机飞的_______（选填“高”或“低”）些。
14．小强同学用凸透镜先后两次观察书上的字， 看到如图所示的两种情景， 则 ______图是实像，______图是虚像，______图中成像的规律可应用在投影仪上。
15．如图是小伟通过实验得到的凸透镜的像距v和物距u关系的图象。由图象可知凸透镜的焦距是______ cm；当物距为30cm时的成像特点可应用于______（选填“照相机”“投影仪”或“放大镜”）。
16．如图是某学校校门处放置的一台人脸识别测温一体机，能够在测量体温的同时进行人脸识别，从而辨别学生身份。它的镜头对光有______作用，当我们走近一体机时，它所成的像将______（选填“变大”、“变小”或“不变”）。
三、实验题
17．在探究“凸透镜成像规律”的实验中。
　　
（1）如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距 f= ______cm；
（2）如图乙，光屏上呈现清晰的实像。若保持透镜、蜡烛和光屏位置不变，将蜡烛和光屏的位置互换，光屏上_______（选填“能”或“不能”）呈现清晰的像；
（3）实验过程中，如果用不透明的硬纸板挡住凸透镜的上半部分，则光屏上的像________。
A．只出现烛焰像的上半部分 B．只出现烛焰像的下半部分
C．出现烛焰完整的像，但像更小了 D．仍然是完整的，且大小不变，只是变暗了
18．在探究“凸透镜成像的规律”实验前，应调节_______、凸透镜、光屏的中心在同一高度：实验时，将蜡烛放在甲图所示的位置，在光屏上看到一个清晰的、等大的实像，这个凸透镜的焦距是_______cm；乙图中，能够观察到烛焰所成虚像的是_______（选填“A”或“B”）。
参考答案
1．A
2．C
3．C
4．B
5．A
6．C
7．A
8．A
9．A
10．缩小 实 照相机（或摄像机等）
11．照相机 右
12．增大 减小
13．缩小 高
14．乙 甲 乙
15．10 照相机
16．会聚 变大
17．10.0 能 D
18．烛焰 10.0 B
