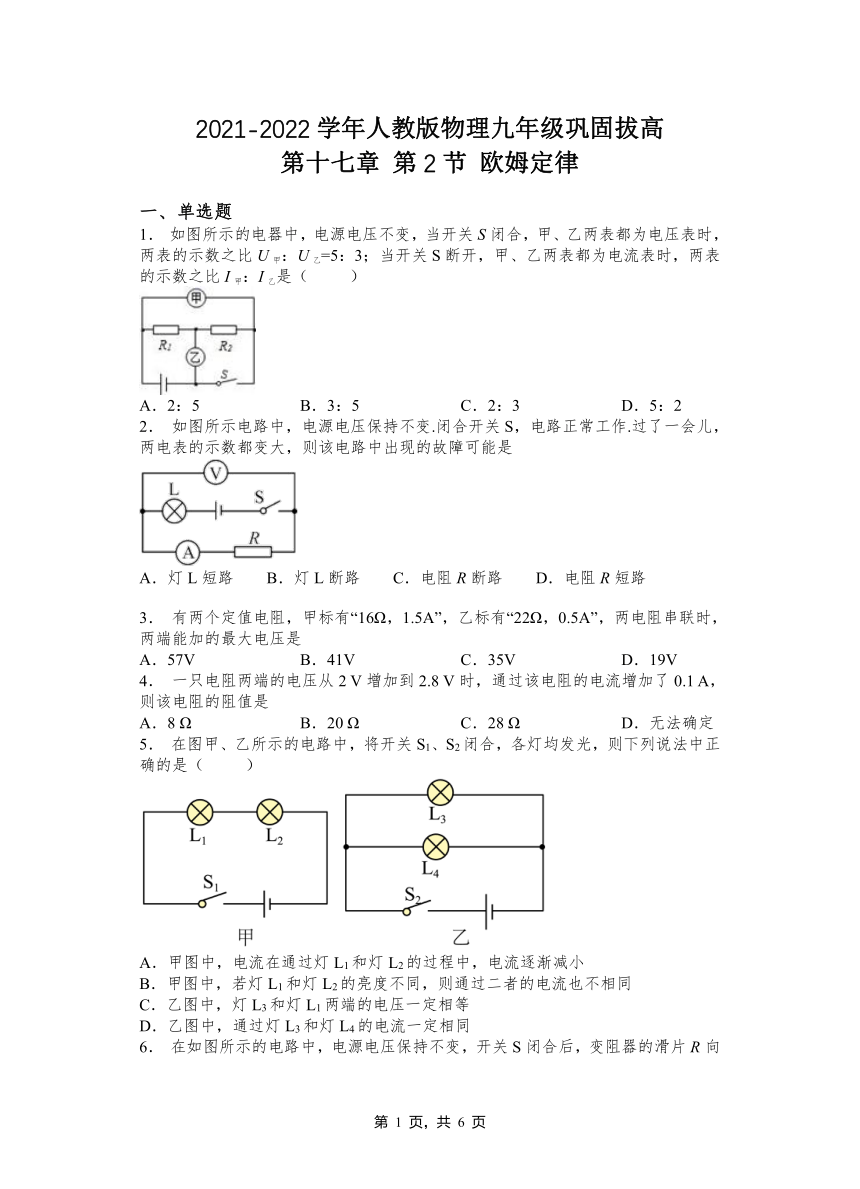

2021-2022学年人教版物理九年级巩固拔高
第十七章 第2节 欧姆定律
一、单选题
1． 如图所示的电器中，电源电压不变，当开关S闭合，甲、乙两表都为电压表时，两表的示数之比U甲：U乙=5：3；当开关S断开，甲、乙两表都为电流表时，两表的示数之比I甲：I乙是（ ）
A．2：5 B．3：5 C．2：3 D．5：2
2． 如图所示电路中，电源电压保持不变.闭合开关S，电路正常工作.过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是
A．灯L短路 B．灯L断路 C．电阻R断路 D．电阻R短路
3． 有两个定值电阻，甲标有“16Ω，1.5A”，乙标有“22Ω，0.5A”，两电阻串联时，两端能加的最大电压是
A．57V B．41V C．35V D．19V
4． 一只电阻两端的电压从2 V增加到2.8 V时，通过该电阻的电流增加了0.1 A，则该电阻的阻值是
A．8 Ω B．20 Ω C．28 Ω D．无法确定
5． 在图甲、乙所示的电路中，将开关S1、S2闭合，各灯均发光，则下列说法中正确的是（ ）
A．甲图中，电流在通过灯L1和灯L2的过程中，电流逐渐减小
B．甲图中，若灯L1和灯L2的亮度不同，则通过二者的电流也不相同
C．乙图中，灯L3和灯L1两端的电压一定相等
D．乙图中，通过灯L3和灯L4的电流一定相同

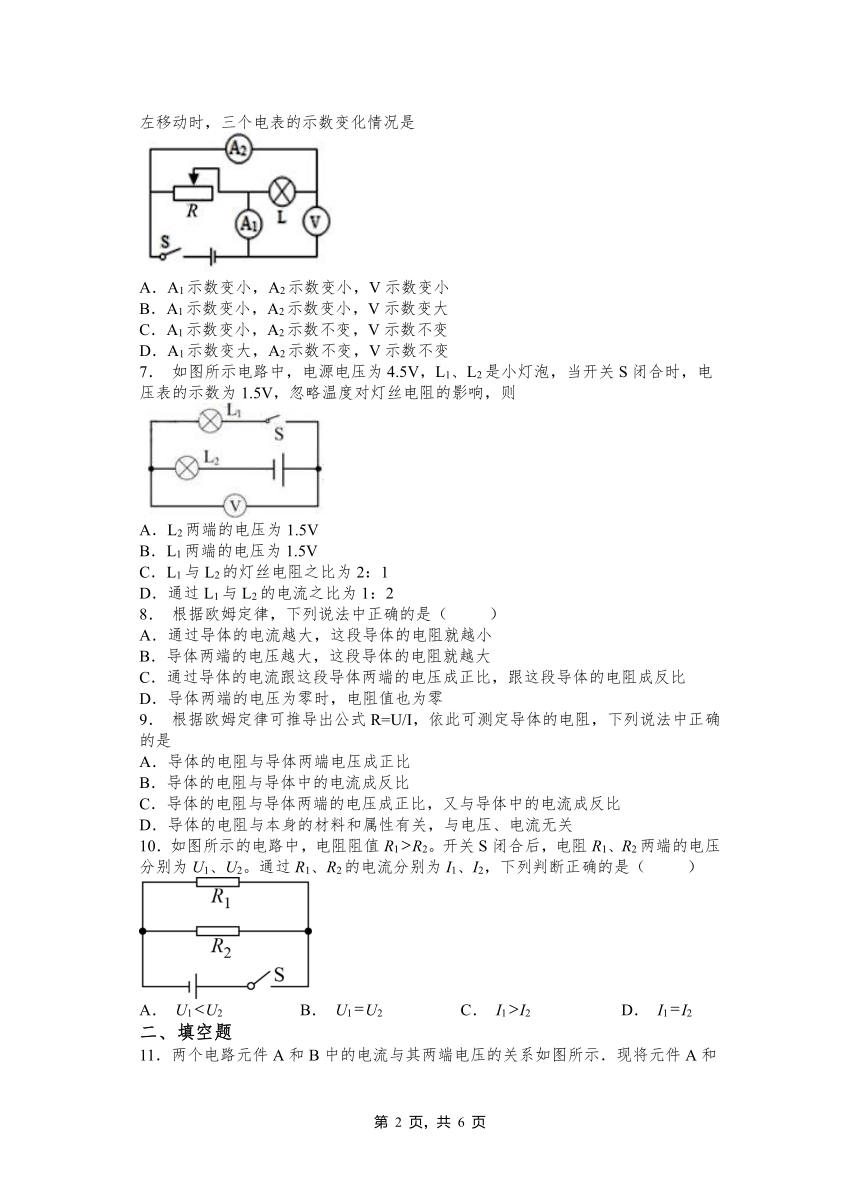

6． 在如图所示的电路中，电源电压保持不变，开关S闭合后，变阻器的滑片R向左移动时，三个电表的示数变化情况是
A．A1示数变小，A2示数变小，V示数变小
B．A1示数变小，A2示数变小，V示数变大
C．A1示数变小，A2示数不变，V示数不变
D．A1示数变大，A2示数不变，V示数不变
7． 如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则
A．L2两端的电压为1.5V
B．L1两端的电压为1.5V
C．L1与L2的灯丝电阻之比为2：1
D．通过L1与L2的电流之比为1：2
8． 根据欧姆定律，下列说法中正确的是（ ）
A．通过导体的电流越大，这段导体的电阻就越小
B．导体两端的电压越大，这段导体的电阻就越大
C．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比
D．导体两端的电压为零时，电阻值也为零
9． 根据欧姆定律可推导出公式R=U/I，依此可测定导体的电阻，下列说法中正确的是
A．导体的电阻与导体两端电压成正比
B．导体的电阻与导体中的电流成反比
C．导体的电阻与导体两端的电压成正比，又与导体中的电流成反比
D．导体的电阻与本身的材料和属性有关，与电压、电流无关
10．如图所示的电路中，电阻阻值R1R2。开关S闭合后，电阻R1、R2两端的电压分别为U1、U2。通过R1、R2的电流分别为I1、I2，下列判断正确的是（ ）
A． U1U2 B． U1U2 C． I1I2 D． I1I2
二、填空题
11．两个电路元件A和B中的电流与其两端电压的关系如图所示．现将元件A和B并联接
入电路中，则元件A与B的电压之比为_______，电流之比为_______．
12．如图，电源电压恒定，，，当开关闭合，、都断开时，电流表的示数为，则电源电压是______V；当开关断开，、都闭合时，电流表的示数是______A．
13．如图示的电路中，电源电压若保持不变，R1=6Ω，R2=4Ω．
（1）如果开关S1、S2都断开时，电流表的示数为0.6A，那么电压表的示数为________V．
（2）如果开关S1、S2都闭合时，电流表的示数为1.2A，那么R3的阻值是________Ω．
14．一段导体两端电压是4V时，导体中的电流是0.5 A，此导体的电阻是_______Ω.如果导体两端的电压降到1 V，导体的电阻是_____Ω．
15．如图所示电路，若L1的阻值为10Ω，只闭合S1时电流表示数为0.6A，则电源电压是________ V，S1、S2都闭合时电流表示数为1A，则 L2的阻值为________Ω．
16．在如图所示的电路中，R1=15Ω,R2=10Ω，闭合开关后电流表的示数为0.3A,则电源电压为_________V，通过R1的电流为_________A．
17．如图甲所示的电路，电源电压保持不变，电阻R1＝10Ω．闭合开关S，变阻器滑片P从最右端滑到最左端的过程中，电压表示数U与电流表示数I的变化关系如图乙中ab线段所示，由此可知：电源电压为_____V，变阻器R2的最大阻值是_______Ω．
18．如图甲所示的电路中，电源电压不变，R0为定值电阻，R为电阻箱．闭合开关S后，调节电阻箱R的阻值，得到电压表示数U与电阻箱阻值R的变化关系如图乙所示，则可求出电源电压为________V，R0的阻值为_______ Ω．
19．有两个电路元件A和B．流经各元件的电流I与其两端电压U的关系如图所示．把A、B元件并联后接在1V电源两端，并联电路的总电流为_____A，此时元件B的电阻是_____Ω．
20．如图所示电路，滑动变阻器的滑片位于中点，闭合开关，滑片向左移动时，灯泡的亮度将_____（选填“变亮”、“变暗”或“不变”）．电流表A1的示数将_____，电压表示数与电流表A2示数的比值将_____（以上两空选填“变大”、“变小”或“不变”）．
三、计算题
21．小亮同学连接的电路如图所示，他所用的灯泡上标有“6V 0.5A”的字样．当他闭合开关S时，灯泡正常发光，电流表的示数为0.6A．请你计算：
（1）灯泡中的电流；
（2）电阻R的阻值；
（3）电源的电压．
22．在如图甲所示的电路中，电源电压为6V且保持不变，电阻R1的阻值为30Ω..同时闭合开关S和S1，电流表的读数如图乙所示，求：
（1）通过电阻R1的电流；
（2）通过电阻R2的阻值．
2021-2022学年人教版物理九年级第十七章 第2节欧姆定律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A A D A C D B C D B
二、填空题
11．1：1 2：1
12．9
13．2.4 30
14．8 8
15．6；15
16．3 0.2
17．6 20
18．12 10
19．0.3 10
20．不变 不变 变大
三、计算题
21．（1）0.5A；(2)60； (3)6V
22．（1）0.2A；
（2）10Ω．
【
