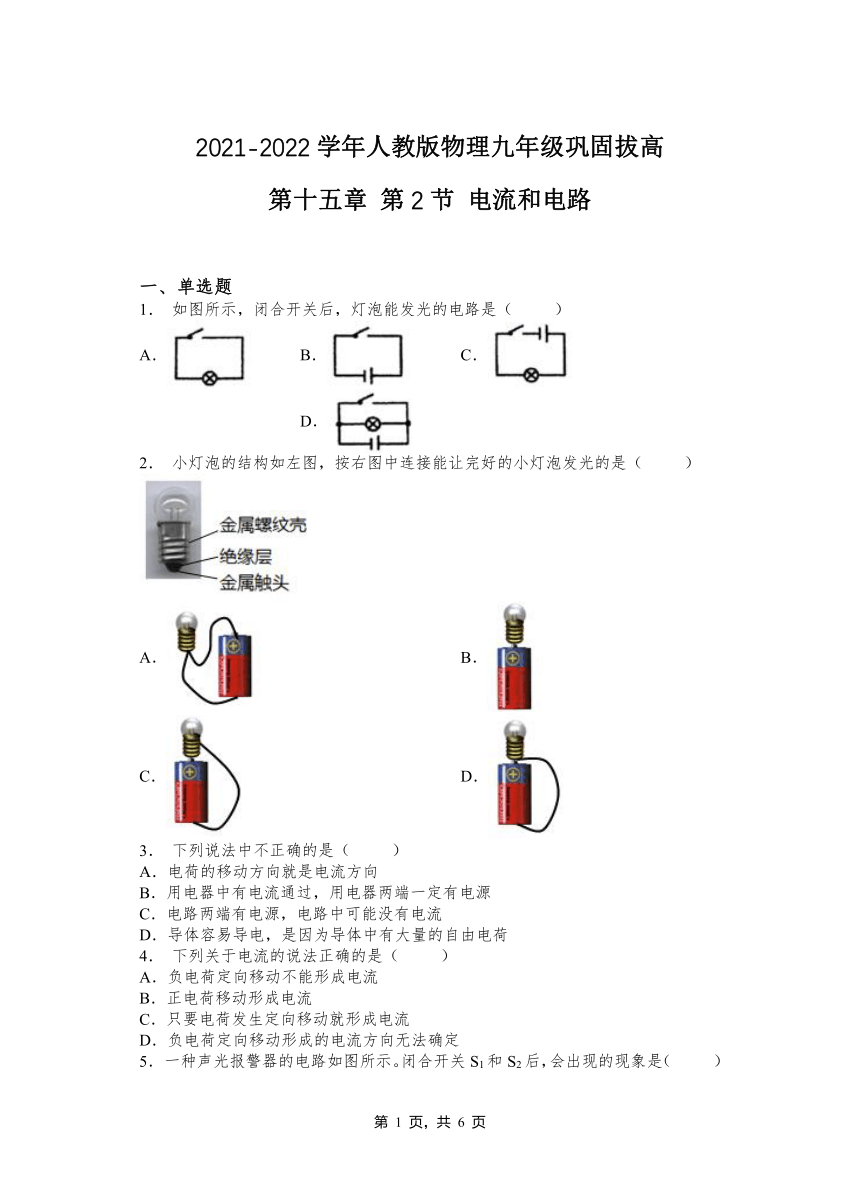

2021-2022学年人教版物理九年级巩固拔高
第十五章 第2节 电流和电路
一、单选题
1. 如图所示,闭合开关后,灯泡能发光的电路是( )
A. B. C. D.
2. 小灯泡的结构如左图,按右图中连接能让完好的小灯泡发光的是( )
A. B.
C. D.
3. 下列说法中不正确的是( )
A.电荷的移动方向就是电流方向
B.用电器中有电流通过,用电器两端一定有电源
C.电路两端有电源,电路中可能没有电流
D.导体容易导电,是因为导体中有大量的自由电荷
4. 下列关于电流的说法正确的是( )
A.负电荷定向移动不能形成电流
B.正电荷移动形成电流
C.只要电荷发生定向移动就形成电流
D.负电荷定向移动形成的电流方向无法确定

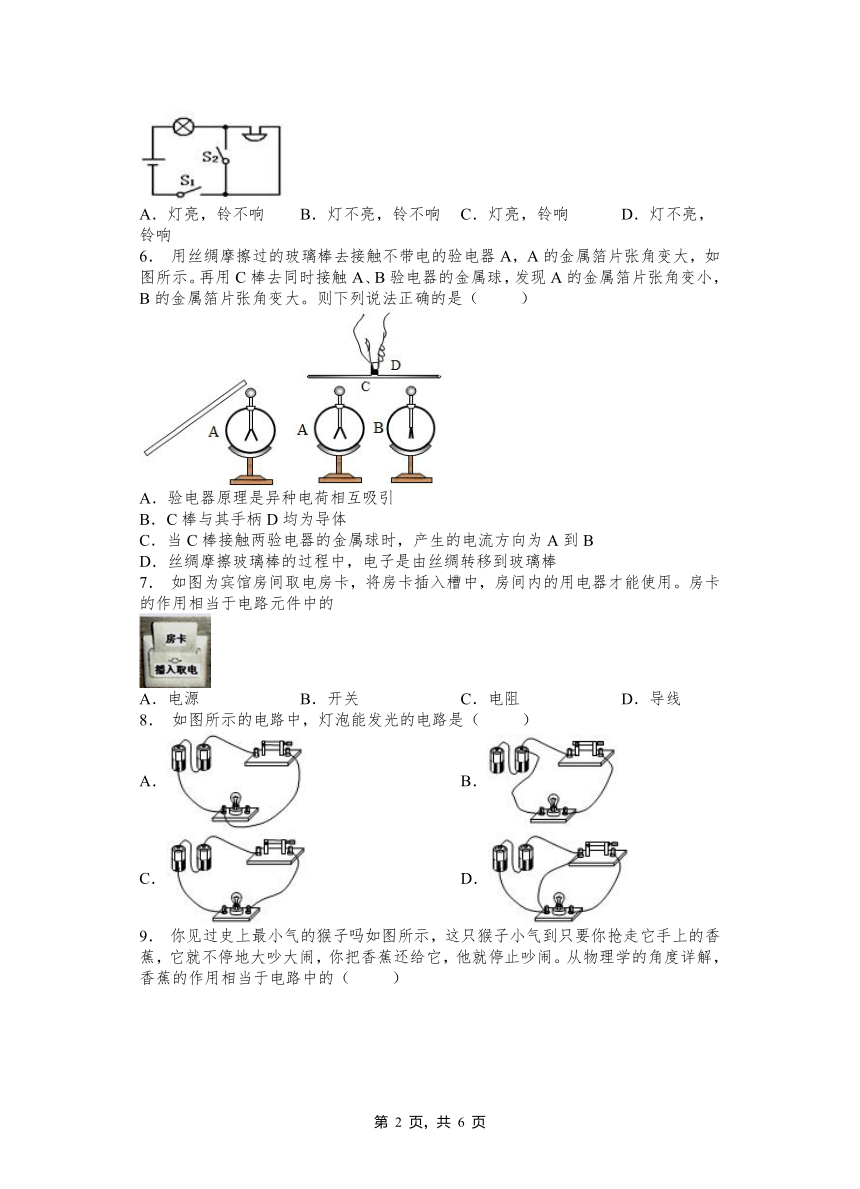

5. 一种声光报警器的电路如图所示。闭合开关S1和S2后,会出现的现象是( )
A.灯亮,铃不响 B.灯不亮,铃不响 C.灯亮,铃响 D.灯不亮,铃响
6. 用丝绸摩擦过的玻璃棒去接触不带电的验电器A,A的金属箔片张角变大,如图所示。再用C棒去同时接触A、B验电器的金属球,发现A的金属箔片张角变小,B的金属箔片张角变大。则下列说法正确的是( )
A.验电器原理是异种电荷相互吸引
B.C棒与其手柄D均为导体
C.当C棒接触两验电器的金属球时,产生的电流方向为A到B
D.丝绸摩擦玻璃棒的过程中,电子是由丝绸转移到玻璃棒
7. 如图为宾馆房间取电房卡,将房卡插入槽中,房间内的用电器才能使用。房卡的作用相当于电路元件中的
A.电源 B.开关 C.电阻 D.导线
8. 如图所示的电路中,灯泡能发光的电路是( )
A. B.
C. D.
9. 你见过史上最小气的猴子吗如图所示,这只猴子小气到只要你抢走它手上的香蕉,它就不停地大吵大闹,你把香蕉还给它,他就停止吵闹。从物理学的角度详解,香蕉的作用相当于电路中的( )
A.开关 B.导线 C.电源 D.发声器
10.关于如图所示的四张情境图片,下列说法中正确的是( )
A.图甲用毛皮摩擦过的两根橡胶棒靠近时,会相互吸引
B.图乙中自由电子的定向移动方向为电流方向
C.如图丙,开关闭合后,用导线触接L2两端时,L1发光,L2不发光
D.如图丁,用橡胶棒把验电器A和B连接起来,B的金属箔会张开
二、填空题
11.如图所示的电路中,当S1、S2都断开时叫_____路;当S1、S2都闭合时叫____路;当S1闭合、S2断开时叫______路;当S1断开、S2闭合时叫_______路。
12.人们把________电荷定向移动的方向叫做电流方向,电子的定向移动方向与电流方向________.电源外部的电流方向是从________极到________极.电源内部的电流方向是从________极到________极.
13.小红同学在连接电路时发现。刚接好最后一根导线,灯泡就亮了,由此可知在连接电路时,他忘了_______。
14.电路的正常工作离不开电源,电源工作时将其他形式的能转化为 __________ 。在如图所示电路中,导线上电子的定向移动方向是从电源 __________ (选填“正极到负极”或“负极到正极”)。
15.如图所示为某定时炸弹的引爆电路工作原理图,当起爆器中有电流通过时就会引爆炸弹.请你结合所学知识帮助专家进行排爆详解:
(1)定时器(时钟)应该安装在b导线上.在定时阶段,该导线是_____(填“通”或“断”)路,因此起爆器被_____,所以在定时阶段起爆器不会爆炸引爆炸弹.
(2)定时结束时,定时器(时钟)会把b导线_____(填“接通”或“切断”),此时电流_____(填“能”或“不能”)通过起爆器,所以在定时结束的瞬间起爆器立即爆炸.
(3)综上可知,定时器(时钟)在定时阶段相当于一个_____(填“闭合”或“断开”)的开关.为使该定时爆炸装置停止工作,应立即剪断导线_____(选填“a”或“b”).
16.如图所示,酸甜多汁的水果提供的电力足以点亮一排发光二极管,在此电路中水果扮演的角色是_____:
17.如图所示,用丝绸摩擦过的玻璃棒去接触带电验电器的金属球时,发现验电器金属箔片的张角变大,则验电器原来带______电;在金属箔张角变大的瞬间,验电器金属杆里的电流方向是从______。
18.如图所示电路,此时是处于______状态;当闭合开关时,小灯泡发光,此时电路是处于______状态。
19.如图所示,只闭合S1电路为 ______ ;闭合S,断开S1电路为 ______ ;闭合S、S1电路为 ______ .
20.用塑料梳子梳理干燥的头发后,梳子能够吸起碎纸屑,这是因为带电体能______;若塑料的原子核束缚电子的本领强于头发,用该梳子接触不带电的验电器金属球,两金属箔片由于带上同种电荷互相______而张开;接触的瞬间,电流方向______(选填序号即可:①“从梳子到金属球”或②“从金属球到梳子”)。
2021-2022学年人教版物理九年级第十五章 第2节电流和电路(参考答案)
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C C A C A C B C A C
二、填空题
11.断路 短路 通路 断路
12.正 相反 正 负 负 正
13.断开开关
14.其它形式的能 负极到正极
15.通 短路 切断 能 闭合 a
16.电源
17.正 金属球到金属箔片
18.开路 通路
19.断路 通路 短路
20.吸引轻小物体 排斥 ②
