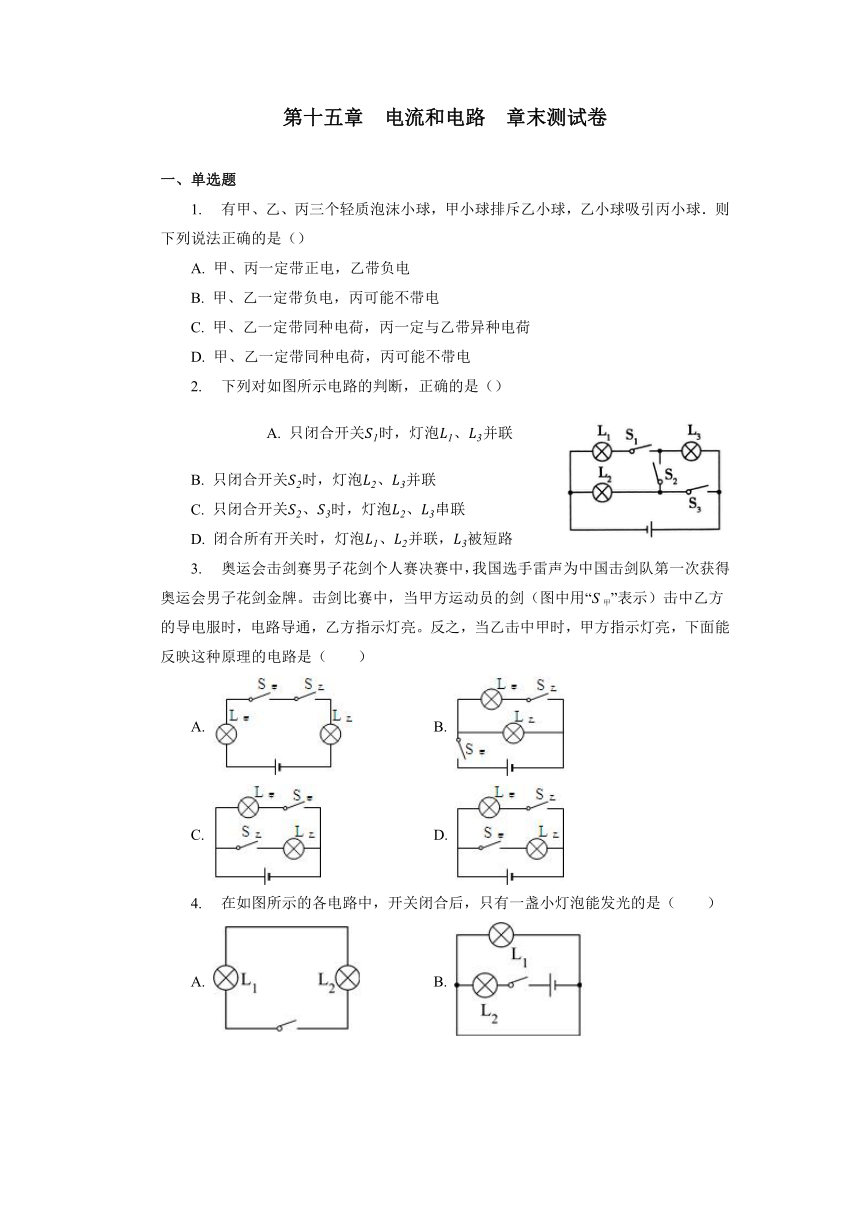

第十五章 电流和电路 章末测试卷
一、单选题
有甲、乙、丙三个轻质泡沫小球，甲小球排斥乙小球，乙小球吸引丙小球．则下列说法正确的是（）
A. 甲、丙一定带正电，乙带负电
B. 甲、乙一定带负电，丙可能不带电
C. 甲、乙一定带同种电荷，丙一定与乙带异种电荷
D. 甲、乙一定带同种电荷，丙可能不带电
下列对如图所示电路的判断，正确的是（）
A. 只闭合开关时，灯泡、并联
B. 只闭合开关时，灯泡、并联
C. 只闭合开关、时，灯泡、串联
D. 闭合所有开关时，灯泡、并联，被短路
奥运会击剑赛男子花剑个人赛决赛中，我国选手雷声为中国击剑队第一次获得奥运会男子花剑金牌。击剑比赛中，当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮。反之，当乙击中甲时，甲方指示灯亮，下面能反映这种原理的电路是（　　）
A. B.
C. D.

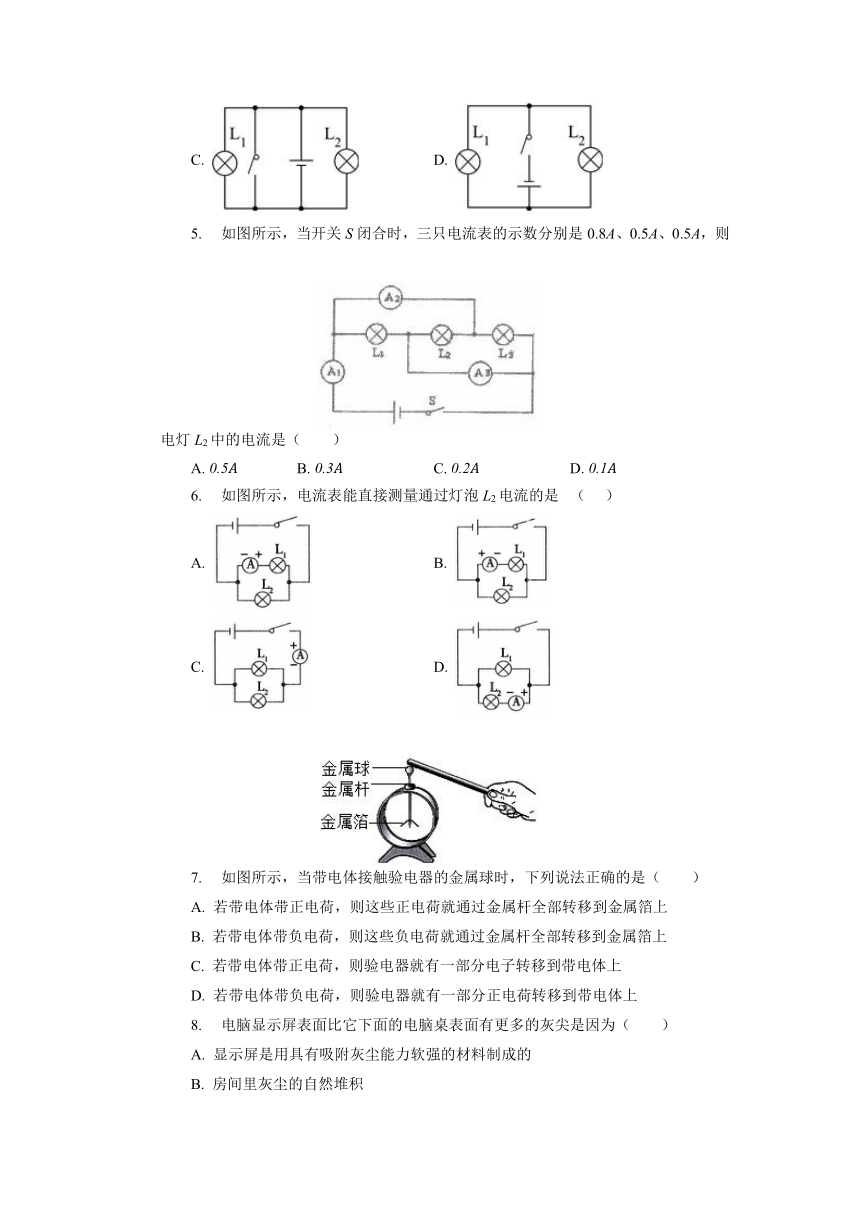

在如图所示的各电路中，开关闭合后，只有一盏小灯泡能发光的是（　　）
A. B.
C. D.
如图所示，当开关S闭合时，三只电流表的示数分别是0.8A、0.5A、0.5A，则电灯L2中的电流是（　　）
A. B. C. D.
如图所示，电流表能直接测量通过灯泡L2电流的是 （ ）
A. B.
C. D.
如图所示，当带电体接触验电器的金属球时，下列说法正确的是（　　）
A. 若带电体带正电荷，则这些正电荷就通过金属杆全部转移到金属箔上
B. 若带电体带负电荷，则这些负电荷就通过金属杆全部转移到金属箔上
C. 若带电体带正电荷，则验电器就有一部分电子转移到带电体上
D. 若带电体带负电荷，则验电器就有一部分正电荷转移到带电体上
电脑显示屏表面比它下面的电脑桌表面有更多的灰尖是因为（　　）
A. 显示屏是用具有吸附灰尘能力软强的材料制成的
B. 房间里灰尘的自然堆积
C. 显示屏工作时。显示屏表面温度较高
D. 显示屏工作时。显示屏表面带电，容易吸附灰尘

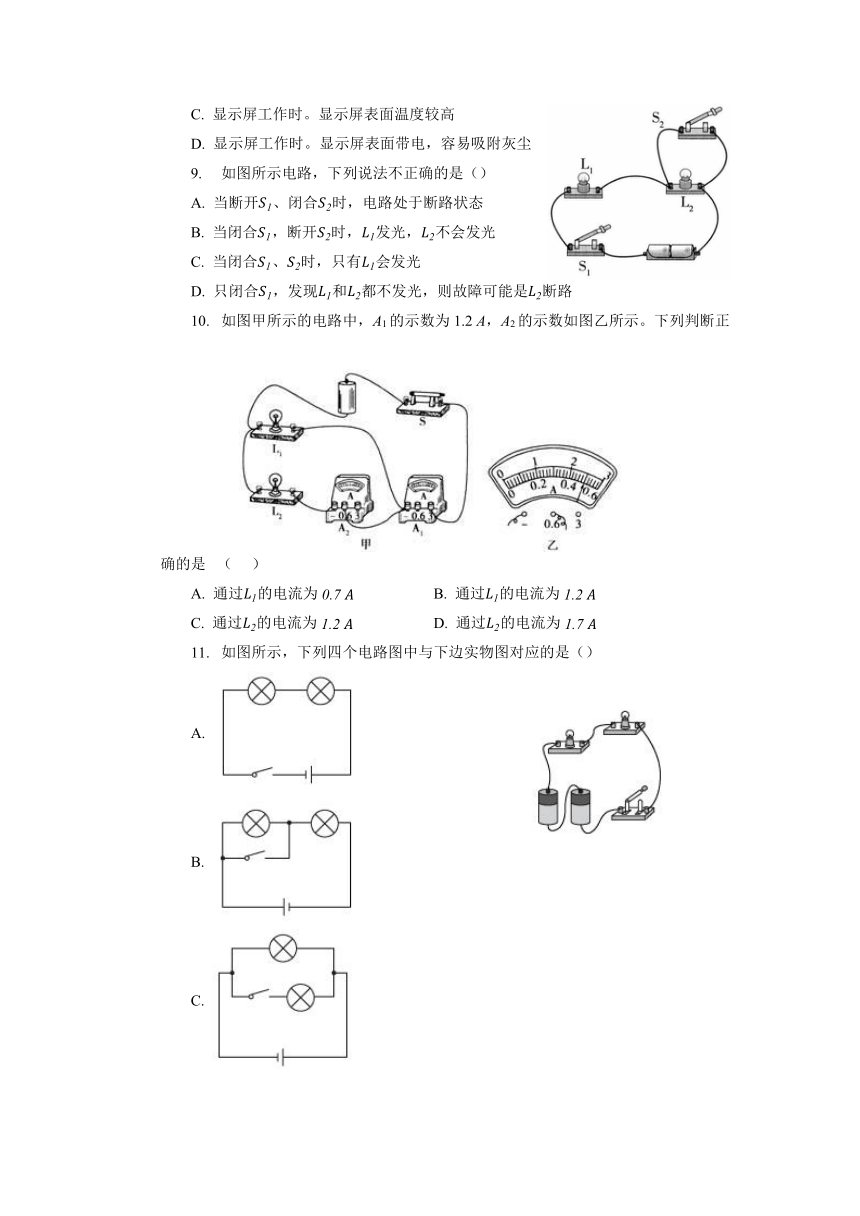

如图所示电路，下列说法不正确的是（）
A. 当断开、闭合时，电路处于断路状态
B. 当闭合，断开时，发光，不会发光
C. 当闭合、时，只有会发光
D. 只闭合，发现和都不发光，则故障可能是断路
如图甲所示的电路中，A1的示数为1.2 A，A2的示数如图乙所示。下列判断正确的是 （ ）
A. 通过的电流为 B. 通过的电流为
C. 通过的电流为 D. 通过的电流为
如图所示，下列四个电路图中与下边实物图对应的是（）
A.
B.
C.
D.

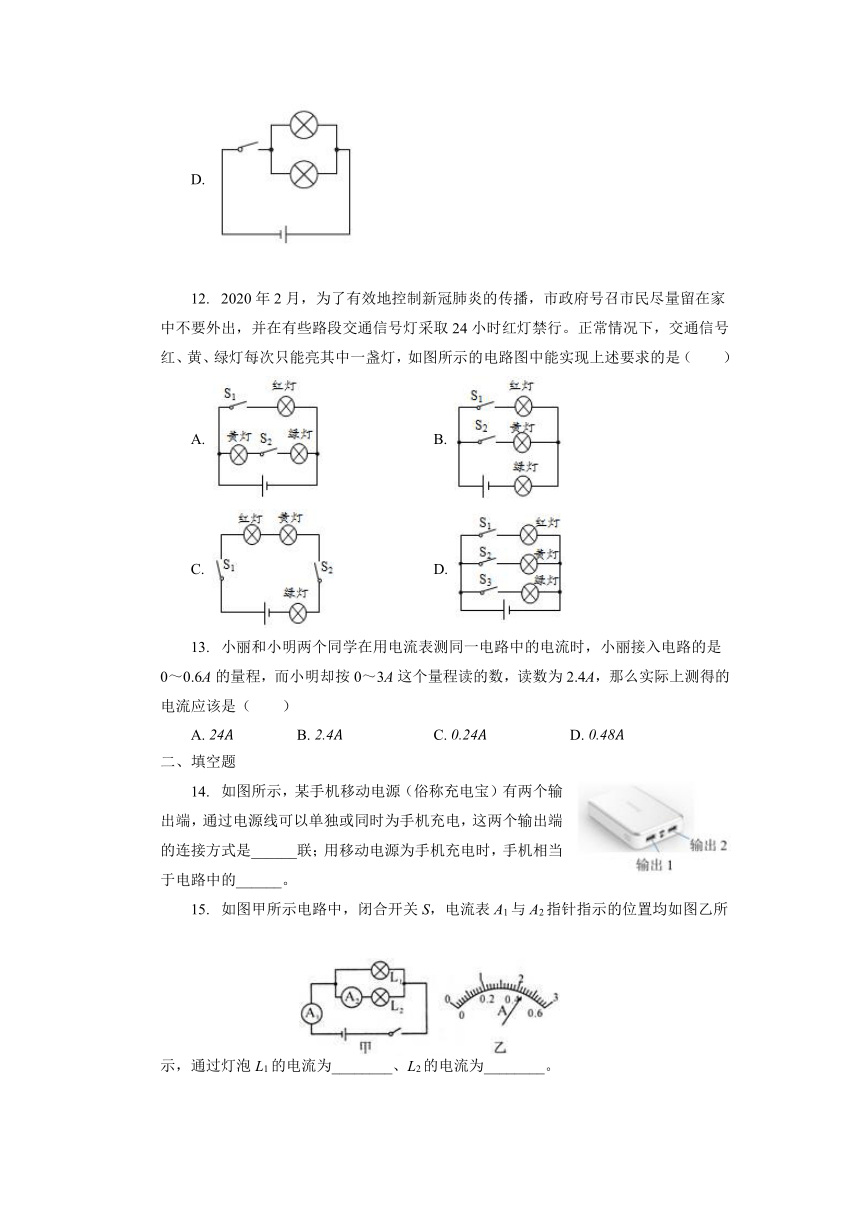

2020年2月，为了有效地控制新冠肺炎的传播，市政府号召市民尽量留在家中不要外出，并在有些路段交通信号灯采取24小时红灯禁行。正常情况下，交通信号红、黄、绿灯每次只能亮其中一盏灯，如图所示的电路图中能实现上述要求的是（　　）
A. B.
C. D.
小丽和小明两个同学在用电流表测同一电路中的电流时，小丽接入电路的是0～0.6A的量程，而小明却按0～3A这个量程读的数，读数为2.4A，那么实际上测得的电流应该是（　　）
A. B. C. D.
二、填空题
如图所示，某手机移动电源（俗称充电宝）有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是______联；用移动电源为手机充电时，手机相当于电路中的______。
如图甲所示电路中，闭合开关S，电流表A1与A2指针指示的位置均如图乙所示，通过灯泡L1的电流为________、L2的电流为________。
与毛皮摩擦过的橡胶棒所带的电荷是 电，验电器是利用了 的规律制作的．摩擦起电并不是创造了电荷，而是通过摩擦使电子在两个相互接触的物体间发生了 ．
如图所示，把两个灯泡串联后接到电源上，闭合开关S后，发现L1比L2亮．设通过灯泡L1的电流为I1，通过灯泡L2的电流为I2，则I1 （填“＞”“＜”或“＝”）I2．
如图所示的电路，当开关S闭合后，电流表测量的是通过______（选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图所示，电流表的示数为______A。
如图所示的电路中，当闭合开关S时，电流表A1、A2、A3的示数分别是1.8 A、0.9 A、0.5 A，则通过灯泡L1、L2和L3的电流分别是 A、 A和 A．
如图，是一种静电喷涂枪，通电后，它可以使涂料微粒带上负电荷，当涂料喷出后，会形成分散的雾状，并均匀分布到被喷涂的金属球上，喷出后的涂料之所以会更分散的原因是______，金属支架中会形成瞬时电流，其电流方向是______（填“向上”或“向下“）。
如图所示，发光二极管与定值电阻______联。闭合开关，发光二极管能发光；若将电源正负极对调后，闭合开关，发光二极管______发光（选填“仍能”或“不能”）。
在如图所示的电路中，
（1）当S1、S2都断开时，称为_________路；
（2）当S1、S2都闭合时，称为_________路；
（3）当S1闭合、S2断开时，称为_________路。
为避免点燃烟花造成人员伤害。小明设计了烟花定时自动点火装置，原理如图所示。装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间。为完善设计方案，还需要在______（选填“a”或“b”）处安装一个开关S，断开此开关，指示灯熄灭，整个装置停止工作，点燃烟花前，定时器在电路中应处于______状态，目的是______。
三、作图题
如图所示是小明设计的电路，他想利用电流表测量两只灯泡的总电流，其中有一处连线错误，请你在连接错误的导线上画“×”并改正．
根据左侧电路图用笔画线代替导线连接右侧实物图．
四、实验探究题
如图甲所示，是用电流表测量电流的实物连接图，请按要求回答：
（1）使用时应将电流表与被测用电器_________联在电路中，且使电流从电流表的_________接线柱流入．在连接电路时，发现刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他忘了_______．
（2）如图甲中电流表测量的是通过灯_________（填“L1”或“L2”）的电流．如果电流表的读数如图乙所示，则电流表测出的电流是________A．
（3）如果要用电流表测通过L1和L2的总电流，且只允许移动一根导线，应将导线_________（填“a”“b”或“c”）的右端接在电流表的_________（填“3”“0.6”或“—”）接线柱上．
小海和小梅一起做“探究并联电路中电流的规律”实验．
（1）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是_________（填“A”“B”或“C”）处的电流．
（2）请在图乙中移动一根导线，测量另外一处的电流．在移动的导线上画“×”并用笔画线代替导线连接正确的电路．移动后电流表测量的是_________（填“A”“B”或“C”）处的电流．
（3）测出A、B、C三处的电流如表所示，由此得出初步结论：____________________________（只写表达式）．
位置 A B C
电流I/A 0.30 0.24 0.54
小梅指出：为了得出更普遍的规律，应当进行多次实验．操作方法是______________________________________________________________________________．
（4）小海利用原有的实验器材，添加一个开关，又设计了一个电路．利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系．请在虚线框中画出电路图．

五、计算题
如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
（1）电流表A2和A3的示数；
（2）当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7A和0.3A，电流表A1的示数；
（3）若将S1、S2和S3同时闭合会发生什么现象？
参考答案
1.D
2.D
3.D
4.B
5.C
6.D
7.C
8.D
9.B
10.A
11.A
12.D
13.D
14.并 用电器
15.1.76 0.44
16.负 同种电荷相互排斥 转移
17.＝
18.L2 0.28
19.0.9 0.4 0.5
20.同种电荷相互排斥 向上
21.串 不能
22.（1）开； （2）短 ；（3）通。
23.a 通路 进行倒计时，避免点燃烟花造成人员伤害
24.
25.
26.（1）串；正；断开开关
（2）L1；0.5
（3）b；一
27.（1）C
（2）如图1（或图2）所示． A（或B）
（3）IC＝IA+IB ；更换不同规格的灯泡再次进行实验
（4）如图3所示．

28.解：
（1）根据电路图可知，当S1闭合、S2和S3都断开时，L1、L2串联，电流表A1和A2都测量电路中的电流，
电流表A1的示数如图乙所示，该电流表选用小量程，分度值为0.02A，则A1的示数为0.1A，
因串联电路中电流处处相等，故电流表A1和A2的示数相等，都等于0.1A；电流表A3处于断路状态，因此其示数为0A；
（2）当S2和S3闭合、S1断开时，两灯并联，电流表A3测干路电流，A1、A2分别测L2和L1支路的电流，
因并联电路中干路电流等于各支路电流之和，
所以当S2和S3闭合、S1断开时，电流表A1的示数：IA1=IA3-IA2=0.7A-0.3A=0.4A；
（3）当S1、S2和S3同时闭合时，电流从电源正极流出，直接从S1、S3回到电源负极，故发生电源短路，电源将被烧坏。
答：（1）电流表A2的示数为0.1A，A3的示数为0A；
（2）电流表A1的示数为0.4A；
（3）若将S1、S2和S3同时闭合会发生电源短路现象。
