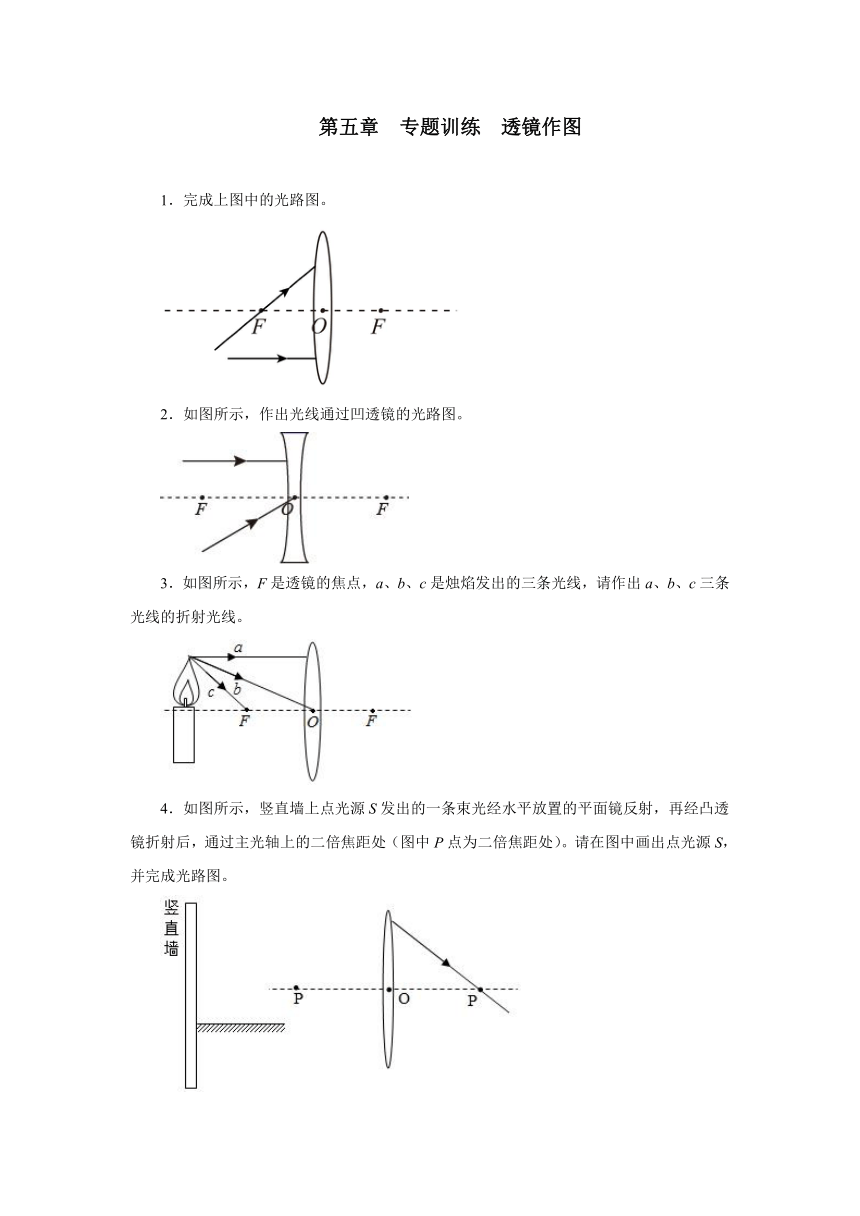

第五章 专题训练 透镜作图
1．完成上图中的光路图。
2．如图所示，作出光线通过凹透镜的光路图。
3．如图所示，F是透镜的焦点，a、b、c是烛焰发出的三条光线，请作出a、b、c三条光线的折射光线。
4．如图所示，竖直墙上点光源S发出的一条束光经水平放置的平面镜反射，再经凸透镜折射后，通过主光轴上的二倍焦距处（图中P点为二倍焦距处）。请在图中画出点光源S，并完成光路图。

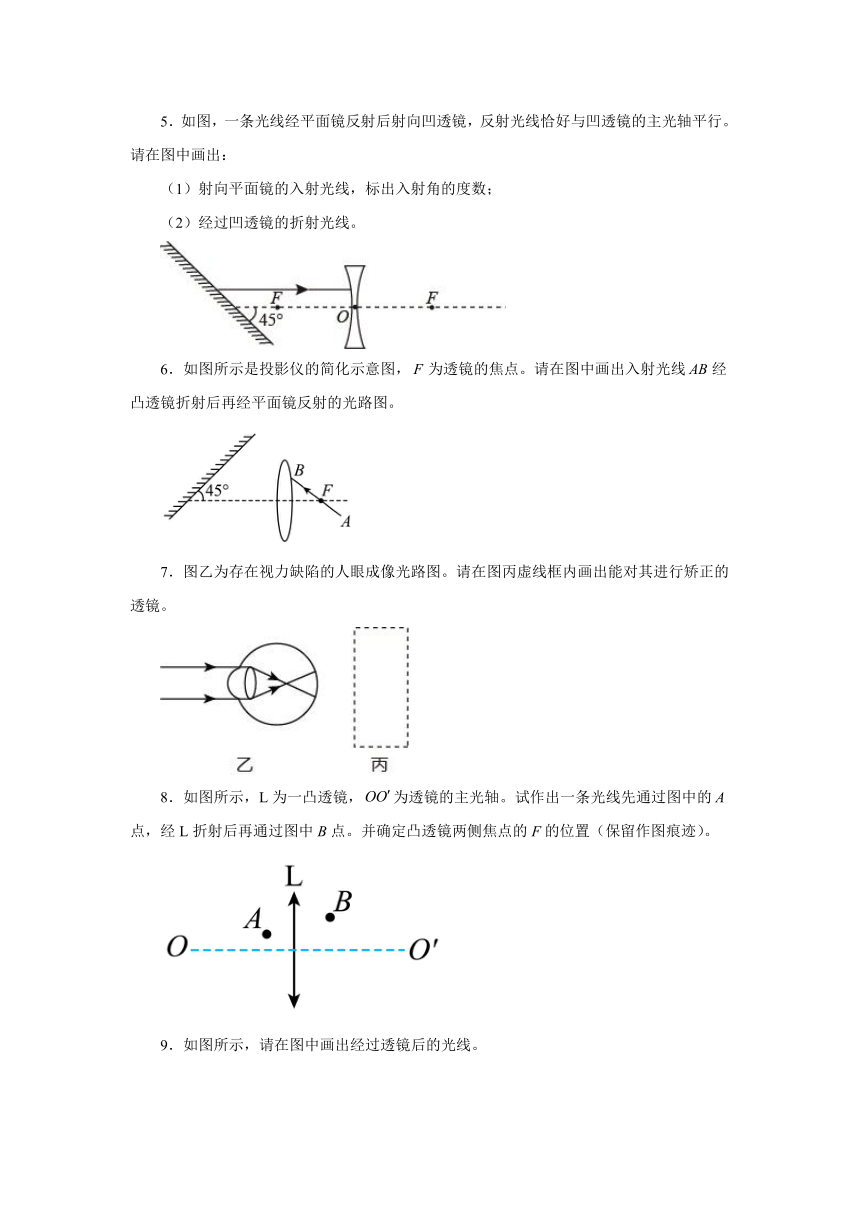

5．如图，一条光线经平面镜反射后射向凹透镜，反射光线恰好与凹透镜的主光轴平行。请在图中画出：
（1）射向平面镜的入射光线，标出入射角的度数；
（2）经过凹透镜的折射光线。
6．如图所示是投影仪的简化示意图，为透镜的焦点。请在图中画出入射光线经凸透镜折射后再经平面镜反射的光路图。
7．图乙为存在视力缺陷的人眼成像光路图。请在图丙虚线框内画出能对其进行矫正的透镜。
8．如图所示，L为一凸透镜，为透镜的主光轴。试作出一条光线先通过图中的A点，经L折射后再通过图中B点。并确定凸透镜两侧焦点的F的位置（保留作图痕迹）。
9．如图所示，请在图中画出经过透镜后的光线。

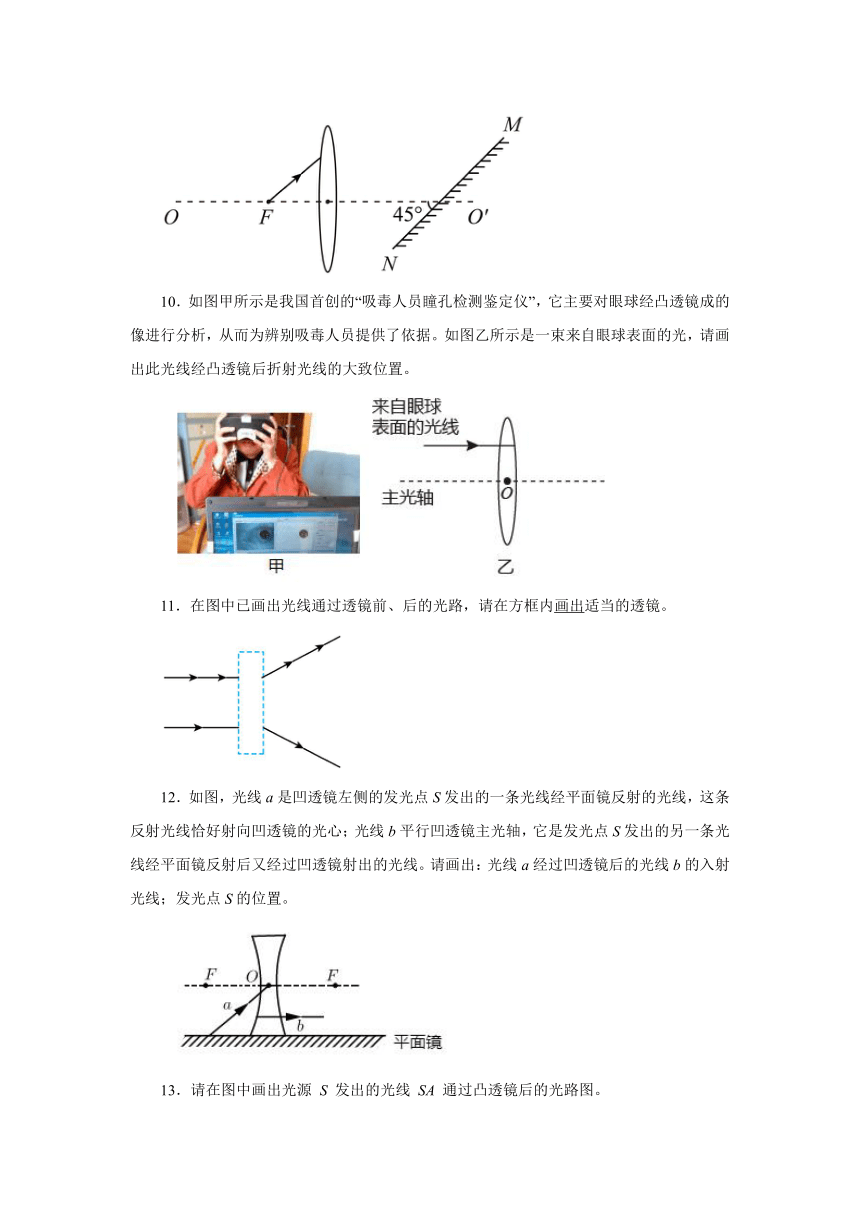

10．如图甲所示是我国首创的“吸毒人员瞳孔检测鉴定仪”，它主要对眼球经凸透镜成的像进行分析，从而为辨别吸毒人员提供了依据。如图乙所示是一束来自眼球表面的光，请画出此光线经凸透镜后折射光线的大致位置。
11．在图中已画出光线通过透镜前、后的光路，请在方框内画出适当的透镜。
12．如图，光线a是凹透镜左侧的发光点S发出的一条光线经平面镜反射的光线，这条反射光线恰好射向凹透镜的光心；光线b平行凹透镜主光轴，它是发光点S发出的另一条光线经平面镜反射后又经过凹透镜射出的光线。请画出：光线a经过凹透镜后的光线b的入射光线；发光点S的位置。
13．请在图中画出光源 S 发出的光线 SA 通过凸透镜后的光路图。

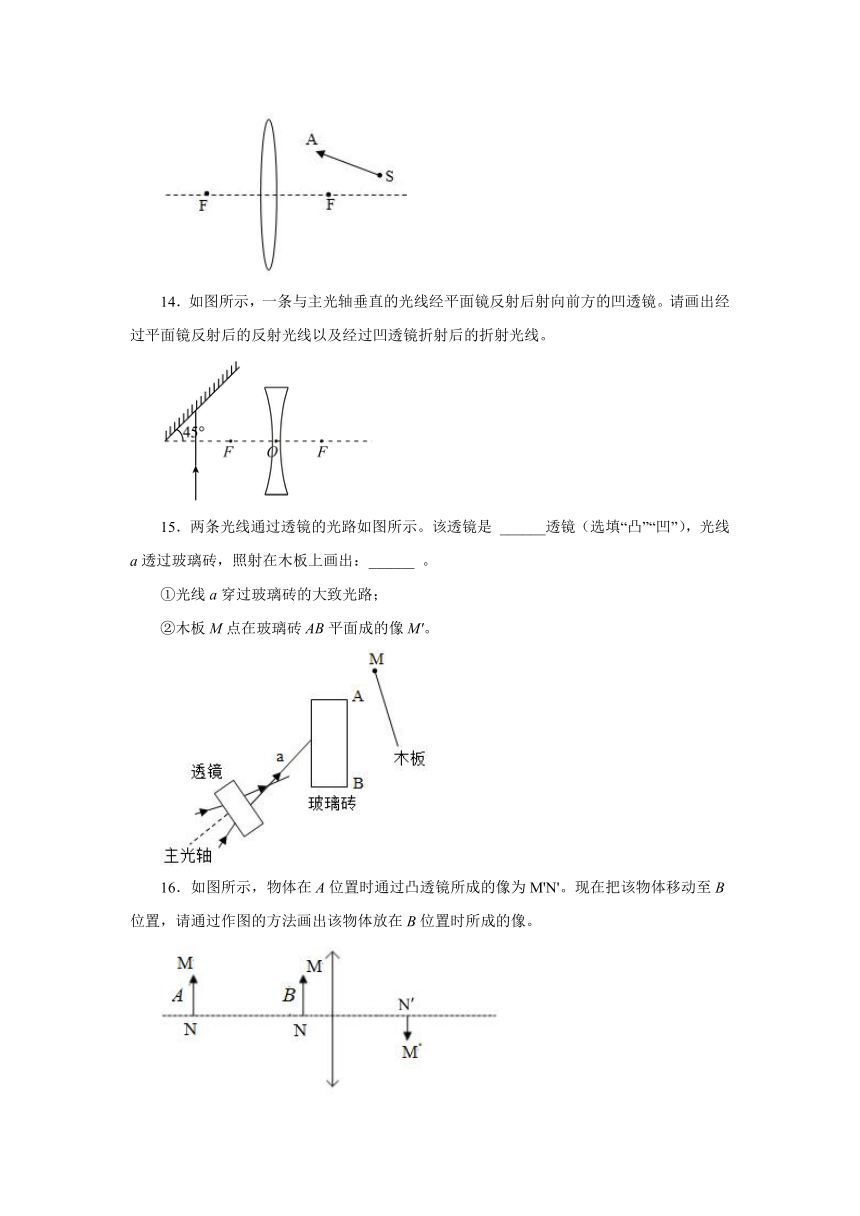

14．如图所示，一条与主光轴垂直的光线经平面镜反射后射向前方的凹透镜。请画出经过平面镜反射后的反射光线以及经过凹透镜折射后的折射光线。
15．两条光线通过透镜的光路如图所示。该透镜是 ______透镜（选填“凸”“凹”），光线a透过玻璃砖，照射在木板上画出：______ 。
①光线a穿过玻璃砖的大致光路；
②木板M点在玻璃砖AB平面成的像M'。
16．如图所示，物体在A位置时通过凸透镜所成的像为M'N'。现在把该物体移动至B位置，请通过作图的方法画出该物体放在B位置时所成的像。

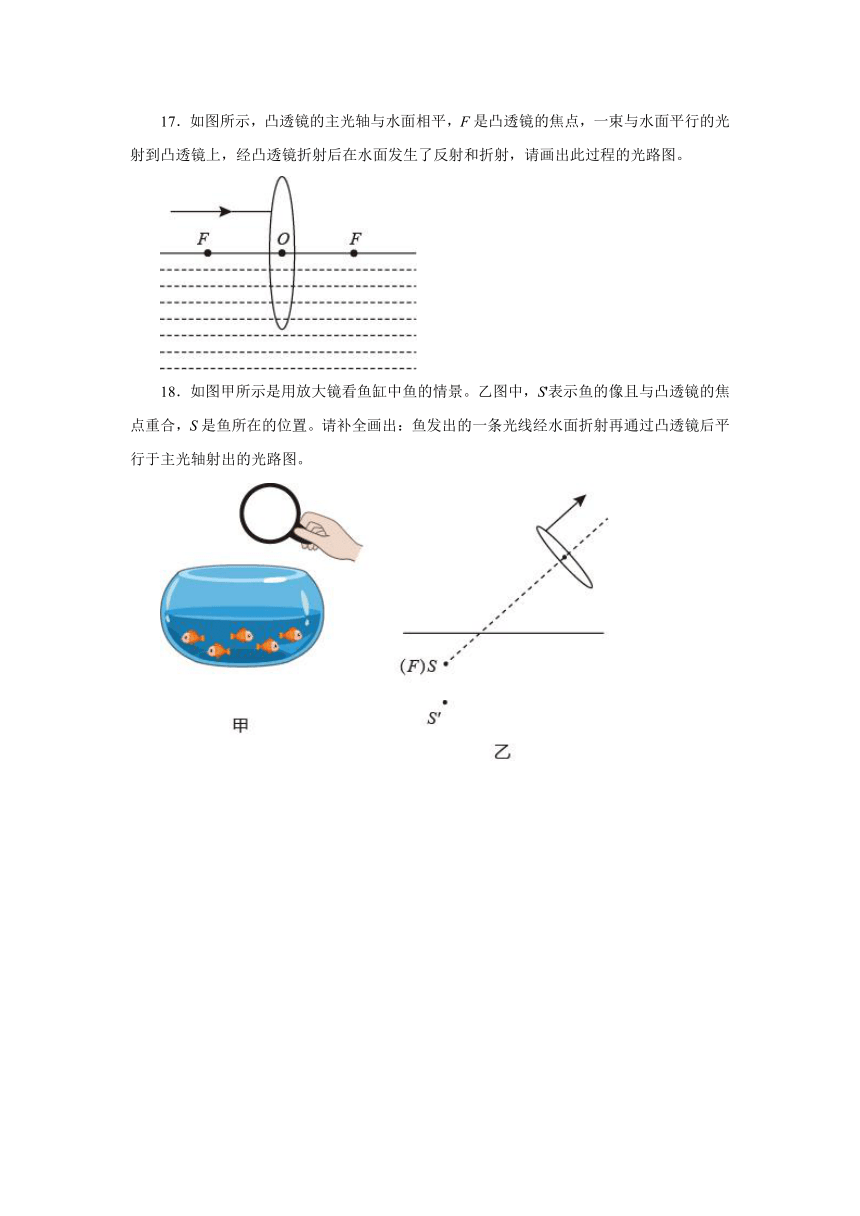

17．如图所示，凸透镜的主光轴与水面相平，F是凸透镜的焦点，一束与水面平行的光射到凸透镜上，经凸透镜折射后在水面发生了反射和折射，请画出此过程的光路图。
18．如图甲所示是用放大镜看鱼缸中鱼的情景。乙图中，S'表示鱼的像且与凸透镜的焦点重合，S是鱼所在的位置。请补全画出：鱼发出的一条光线经水面折射再通过凸透镜后平行于主光轴射出的光路图。
参考答案
1．
2．
3．
4．
5．
6．
7．
8．
9．
10．
11．
12．
13．
14．
15．凹
16．
17．
18．
