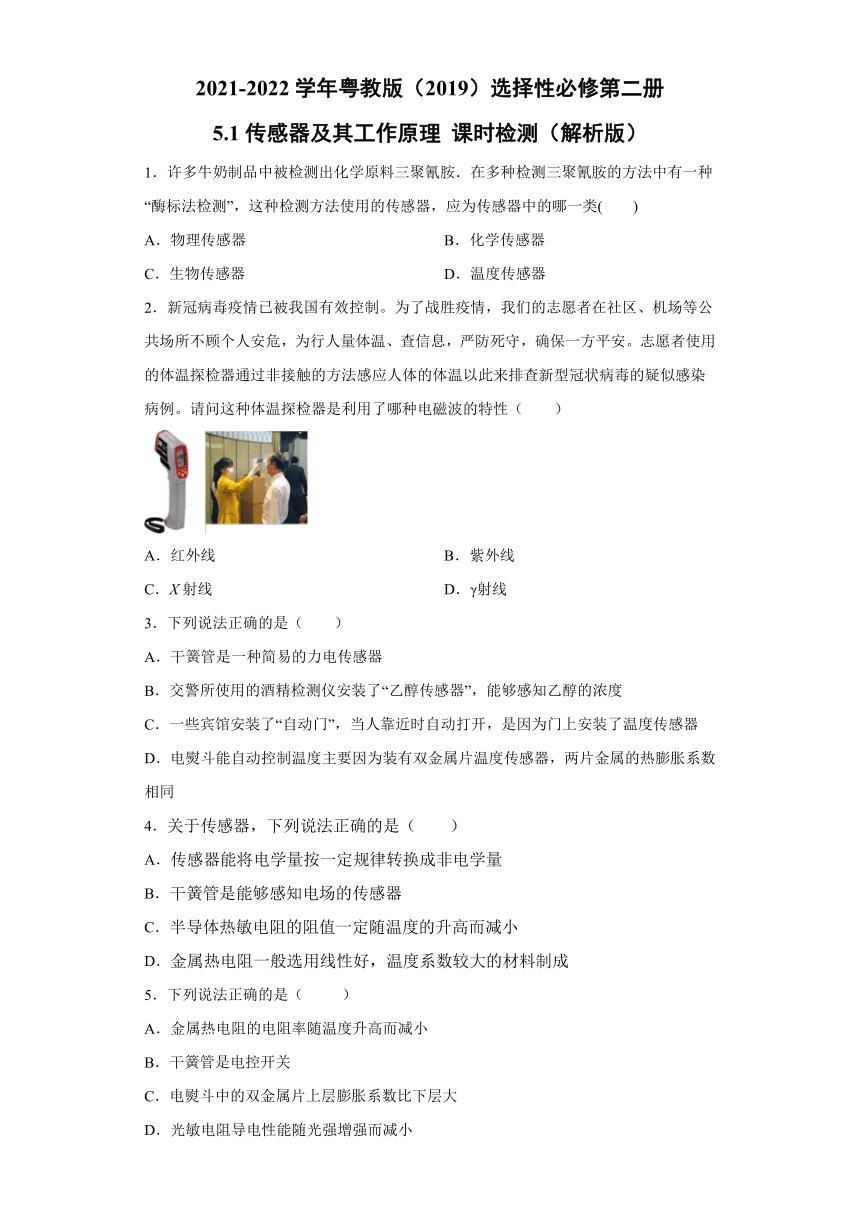

2021-2022学年粤教版(2019)选择性必修第二册
5.1传感器及其工作原理 课时检测(解析版)
1.许多牛奶制品中被检测出化学原料三聚氰胺.在多种检测三聚氰胺的方法中有一种“酶标法检测”,这种检测方法使用的传感器,应为传感器中的哪一类(  )
A.物理传感器 B.化学传感器
C.生物传感器 D.温度传感器
2.新冠病毒疫情已被我国有效控制。为了战胜疫情,我们的志愿者在社区、机场等公共场所不顾个人安危,为行人量体温、查信息,严防死守,确保一方平安。志愿者使用的体温探检器通过非接触的方法感应人体的体温以此来排查新型冠状病毒的疑似感染病例。请问这种体温探检器是利用了哪种电磁波的特性(  )
A.红外线 B.紫外线
C.X射线 D.γ射线
3.下列说法正确的是(  )
A.干簧管是一种简易的力电传感器
B.交警所使用的酒精检测仪安装了“乙醇传感器”,能够感知乙醇的浓度
C.一些宾馆安装了“自动门”,当人靠近时自动打开,是因为门上安装了温度传感器
D.电熨斗能自动控制温度主要因为装有双金属片温度传感器,两片金属的热膨胀系数相同
4.关于传感器,下列说法正确的是(  )
A.传感器能将电学量按一定规律转换成非电学量
B.干簧管是能够感知电场的传感器
C.半导体热敏电阻的阻值一定随温度的升高而减小
D.金属热电阻一般选用线性好,温度系数较大的材料制成
5.下列说法正确的是( )
A.金属热电阻的电阻率随温度升高而减小
B.干簧管是电控开关
C.电熨斗中的双金属片上层膨胀系数比下层大
D.光敏电阻导电性能随光强增强而减小

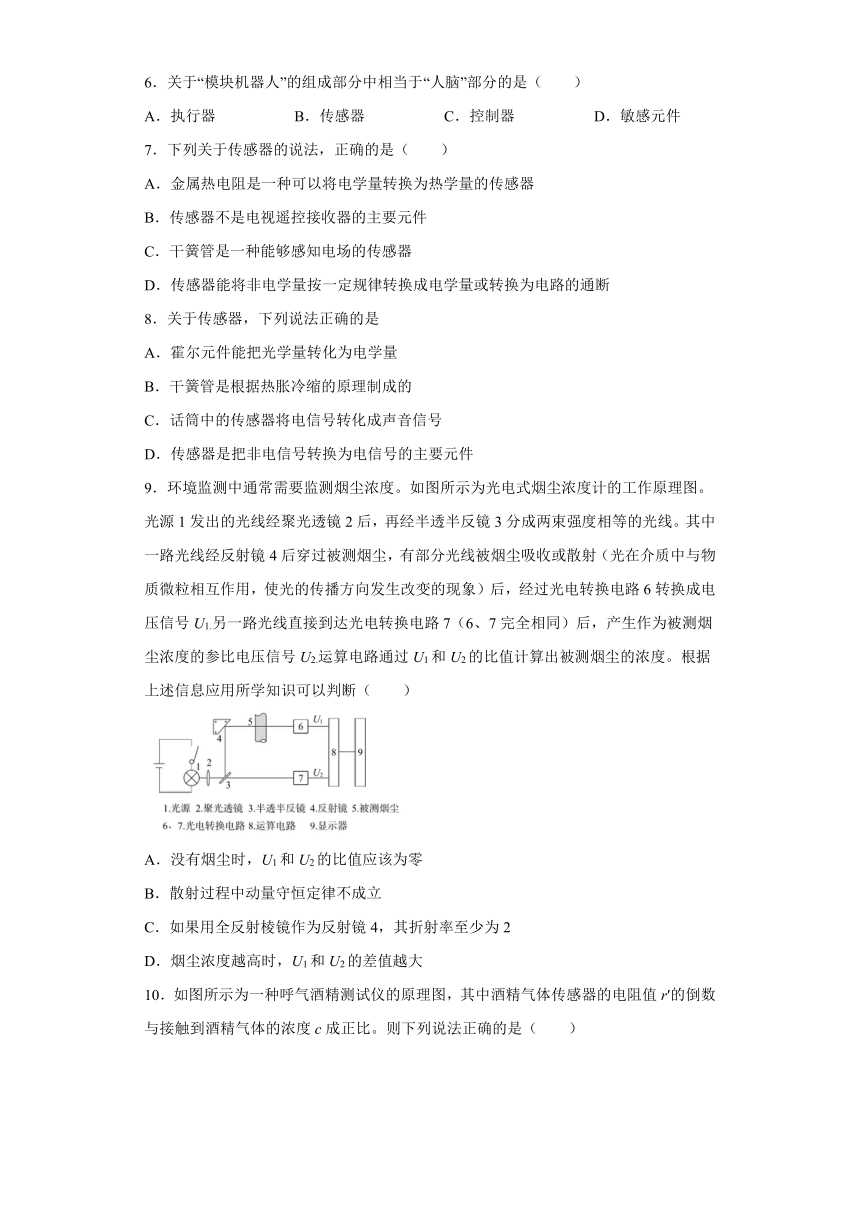

6.关于“模块机器人”的组成部分中相当于“人脑”部分的是( )
A.执行器 B.传感器 C.控制器 D.敏感元件
7.下列关于传感器的说法,正确的是( )
A.金属热电阻是一种可以将电学量转换为热学量的传感器
B.传感器不是电视遥控接收器的主要元件
C.干簧管是一种能够感知电场的传感器
D.传感器能将非电学量按一定规律转换成电学量或转换为电路的通断
8.关于传感器,下列说法正确的是
A.霍尔元件能把光学量转化为电学量
B.干簧管是根据热胀冷缩的原理制成的
C.话筒中的传感器将电信号转化成声音信号
D.传感器是把非电信号转换为电信号的主要元件
9.环境监测中通常需要监测烟尘浓度。如图所示为光电式烟尘浓度计的工作原理图。光源1发出的光线经聚光透镜2后,再经半透半反镜3分成两束强度相等的光线。其中一路光线经反射镜4后穿过被测烟尘,有部分光线被烟尘吸收或散射(光在介质中与物质微粒相互作用,使光的传播方向发生改变的现象)后,经过光电转换电路6转换成电压信号U1.另一路光线直接到达光电转换电路7(6、7完全相同)后,产生作为被测烟尘浓度的参比电压信号U2.运算电路通过U1和U2的比值计算出被测烟尘的浓度。根据上述信息应用所学知识可以判断(  )
A.没有烟尘时,U1和U2的比值应该为零
B.散射过程中动量守恒定律不成立
C.如果用全反射棱镜作为反射镜4,其折射率至少为2
D.烟尘浓度越高时,U1和U2的差值越大
10.如图所示为一种呼气酒精测试仪的原理图,其中酒精气体传感器的电阻值r′的倒数与接触到酒精气体的浓度c成正比。则下列说法正确的是(  )
A.电压表的示数无法表示浓度c的变化
B.电压表的示数越大,表示浓度c越小
C.酒精气体传感器把电信息转化成非电信息
D.当醉酒人员对传感器呼气时,电压表示数变大
11.某同学发现他居住的楼房中,楼梯上的过道灯在夜晚天黑时,用力拍掌灯就亮了;而白天怎样用力拍掌,灯都不能亮.后来老师告诉他:过道灯是由声传感器和光传感器同时来控制的,其原理图如图所示,下列关于声传感器和光传感器的说法正确的是()
A.白天有光照时,光传感器自动闭合
B.夜晚无光照时,光传感器自动闭合
C.有人走动或发出声音时,声传感器自动闭合
D.无人走动或没有声音时,声传感器自动闭合
12.如图所示,甲图是录音机的录音电路原理图,乙图是研究自感现象的实验电路图,丙图是光电传感的火灾报警器的部分电路图,丁图是电容式话筒的电路原理图,下列说法正确的是(  )
A.甲图中录音机录音时,由于话筒的声电转换,线圈中变化的电流在磁头缝隙处产生变化的磁场
B.乙图电路中,开关断开瞬间,灯泡会突然闪亮一下,并在开关处产生电火花
C.丙图电路中,当有烟雾进入罩内时,光电三极管上就会因烟雾的散射而有光的照射,表现出电阻的变化
D.丁图电路中,当声波使膜片振动时,电容发生变化,会在电路中产生变化的电流

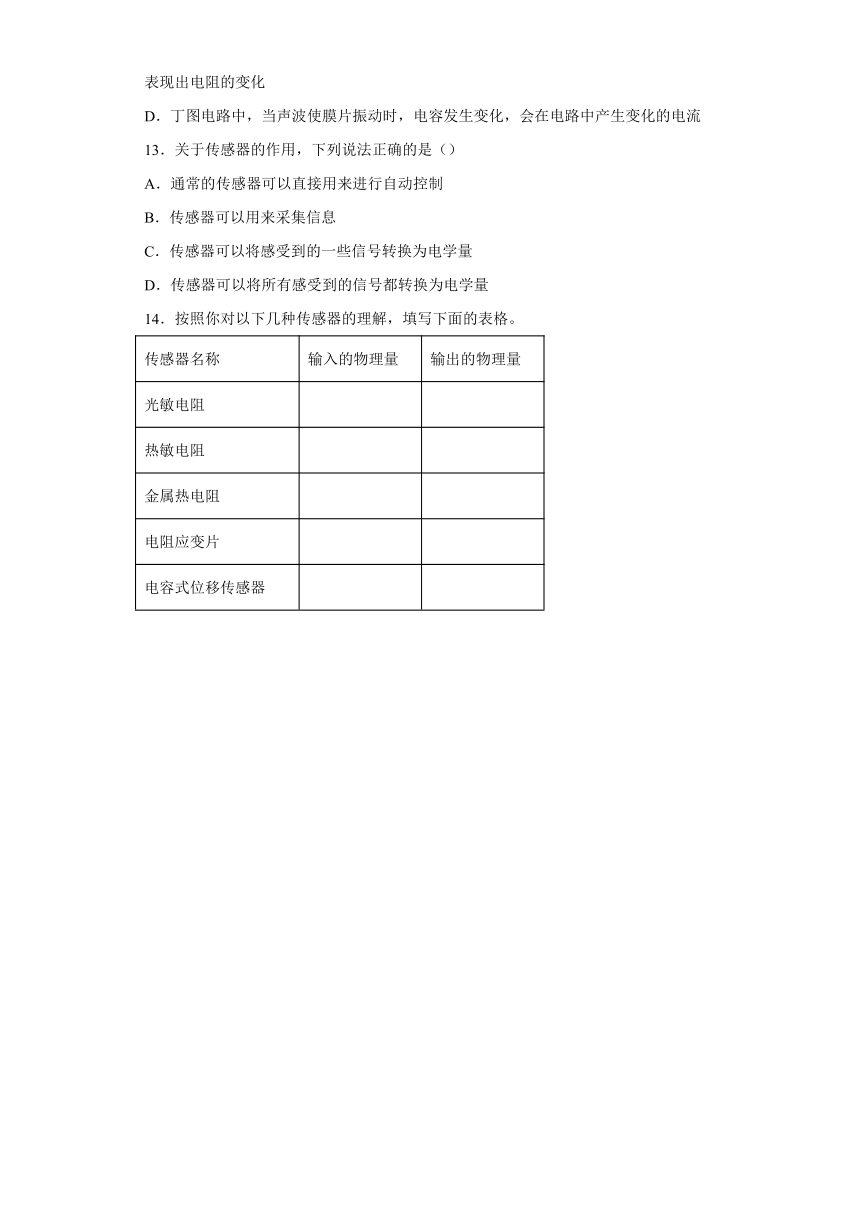

13.关于传感器的作用,下列说法正确的是()
A.通常的传感器可以直接用来进行自动控制
B.传感器可以用来采集信息
C.传感器可以将感受到的一些信号转换为电学量
D.传感器可以将所有感受到的信号都转换为电学量
14.按照你对以下几种传感器的理解,填写下面的表格。
传感器名称 输入的物理量 输出的物理量
光敏电阻
热敏电阻
金属热电阻
电阻应变片
电容式位移传感器
参考答案
1.C
【详解】
检测三聚氰胺的方法为酶标法,所以其原理应该是利用了生物酶,故应为生物传感器;
A.物理传感器,与结论不相符,选项A错误;
B.化学传感器,与结论不相符,选项B错误;
C.生物传感器,与结论相符,选项C正确;
D.温度传感器,与结论不相符,选项D错误;
故选C.
2.A
【详解】
体温探检器是利用了红外线的辐射原理,故A正确BCD错误。
故选A。
3.B
【详解】
A.干簧管是一种磁敏感元件,能够将磁信号转化为电信号,A错误;
B.酒精检测仪主要元件是一种氧化物半导体传感器,酒精的浓度与传感器的电阻成反比,所以能够感知乙醇的浓度,B正确;
C.一些宾馆安装了“自动门”,当人靠近时自动打开,是因为门上安装了红外线传感器,C错误;
D.电熨斗能自动控制温度主要因为装有双金属片温度传感器,两片金属的热膨胀系数不同,所以才能控制电路的通断,D错误。
故选B。
4.C
【分析】
传感器作为一种将其它形式的信号与电信号之间的转换装置,在我们的日常生活中得到了广泛应用,不同传感器所转换的信号对象不同,我们应就它的具体原理进行分析.
【详解】
传感器作为一种将其它形式的信号与电信号之间的转换装置,能将非电学量按一定规律转换成电学量.故A错误;干簧管是一种能够感知磁场的传感器.故B错误;热敏电阻在温度升高时,电阻会变小,热敏电阻能把温度这个热学量转换为电阻这个电学量.故C正确;金属热电阻是将温度转化为电阻,金属导体热电阻随温度的升高而增大;金属热电阻一般选用线性好,温度系数较小的材料制成.故D错误.故选C.
【点睛】
该题考查几种常见的传感器的特点,传感器能够将其他信号转化为电信号,它们在生产生活中应用非常广泛,在学习中要注意体会.
5.C
【解析】
【详解】
A. 金属热电阻的阻值率随温度的升高而增大,故A项与题意不相符;
B. 干簧管是磁控开关,故B项与题意不相符;
C. 当温度升高时,双金属片向膨胀系数小的一边发生弯曲,触点断开,则双金属片上层金属的膨胀系数大于下层金属片,故C项与题意相符;
D. 光敏电阻随光强增强阻值减小,导电性能增强,故D项与题意不相符.
6.C
【详解】
A.执行器相当于人的“肌肉”,故A错误;
B.传感器相当于人的“感觉器官”,故B错误;
C.控制器相当于人的“大脑”,故C正确;
D.敏感元件不属于“模块机器人”的组成部分,故D错误。
故选C。
7.D
【详解】
A.金属热电阻是一种将温度这个热学量转化为电阻这个电学量的传感器,故A错误;
B.电视遥控接收器的主要元件是红外线传感器,故B错误;
C.干簧管是一种能够感知磁场的元件,故C错误;
D.传感器能将非电学量按一定规律转换为电学量或转换为电路的通断,故D正确。
故选D。
8.D
【详解】
A.霍尔元件能够把磁学量转换为电学量,故A错误;
B.干簧管是一种能够感知磁场的传感器,故B错误;
C.话筒中的传感器将声音号转化成电信信号,故C错误;
D.传感器是通过非电学量转换成电学量来传递信号的,故D正确.
9.D
【详解】
A.没有烟尘时,光的传播方向没有发生改变,U1和U2的大小相等,其比值应该为1,不是零,故A错误;
B.根据康普顿效应原理,散射过程是光子与微粒碰撞作用的结果,所以动量守恒定律仍然成立,故B错误;
C.如果用全反射棱镜作为反射镜4,其反射光线与入射光线的夹角是90°,故需要其临界角小于45°,再根据
故其折射率至少为,故C错误;
D.烟尘浓度越高时,光线被烟尘吸收或散射得就会越多,光线射到6的亮度就会越少,所以U1和U2的差值越大,故D正确。
故选D。
10.D
【详解】
ABD.酒精气体传感器和定值电阻串联在电路中,电压表测R0两端的电压,酒精气体传感器的电阻的倒数与酒精气体的浓度成正比,测试到的酒精气体浓度越大则传感器的电阻的倒数越大,所以传感器的电阻越小,根据欧姆定律可知电路中电流越大,R0两端的电压越大,所以U越大。表示c越大,AB错误D正确;
C.酒精气体传感器把非电信息(酒精气体浓度)转化成电信息(电压),C错误。
故选D。
11.BC
【详解】
天亮时光控开关自动断开,天黑时闭合;有人走动发出声音,声控开关闭合;两个开关同时闭合,灯就会自动亮,所以两个开关应相互影响同时符合闭合条件.
A. 白天有光照时,光传感器自动断开,故A错误;
B. 夜晚无光照时,光传感器自动闭合,故B正确;
C. 有人走动或发出声音时,声传感器自动闭合,故C正确;
D. 无人走动或没有声音时,声传感器自动断开,故D错误.
12.ACD
【详解】
A.磁带录音机的录音原理是:录音时,话筒将声音先转变成强弱变化的电流,即声信号转换为电信号(这是利用了电磁感应现象),送到录音磁头;由图可知:录音磁头是一个蹄形电磁铁,它的磁性强弱会随电信号变化,将电信号转换为磁信号(利用了电流的磁效应),故A正确;
B.乙图电路中,开关断开瞬间,灯泡立即熄灭,故B错误;
C.光电三极管也是一种晶体管,它有三个电极。当光照强弱变化时,电极之间的电阻会随之变化。当有烟雾进入罩内时,光电三极管上就会因烟雾的散射而有光的照射,表现出电阻的变化,故C正确;
D.电容话筒一样利用振膜接受空气振动信号,振膜与固定的平面电极之间形成一个电容,两者之间的距离变化会导致其电容容量的变化。在电容两端施加固定频率及大小的电压,通过电容的电流就会变化,故D正确。
故选ACD。
13.BC
【详解】
A.传感器一定是通过非电学量转换成电学量来传递信号的,不能实现自动控制,所以A错误;
B.由于传感器可将非电学量转换成电学量,因此传感器也可以用来采集信息,所以B正确;
CD.传感器可以将感受到的一些信号转换为电学量,比如:光敏电阻在有光照射时,电阻会变小,所以C正确,D错误;
故选BC.
【点睛】
传感器作为一种将其它形式的信号与电信号之间的转换装置,在我们的日常生活中得到了广泛应用,不同传感器所转换的信号对象不同,我们应就它的具体原理进行分析.
14.见解析。
【详解】
光敏电阻是将光照强度信号转化为电压(电阻)信号输出的;
热敏电阻是将温度信号转化为电学中的电压(电阻)信号输出的;
金属热电阻也是将温度信号转化为电压(电阻)信号输出的;
电阻应变片是将压力信号转化为电压(电阻)信号输出的;
电容式位移传感器,是将位移信号转化为电压(电容)信号输出的;
故如下表示:
传感器名称 输入的物理量 输出的物理量
光敏电阻 光照强度 电压
热敏电阻 温度 电压
金属热电阻 温度 电压
电阻应变片 压力 电压
电容式位移传感器 位移 电压
