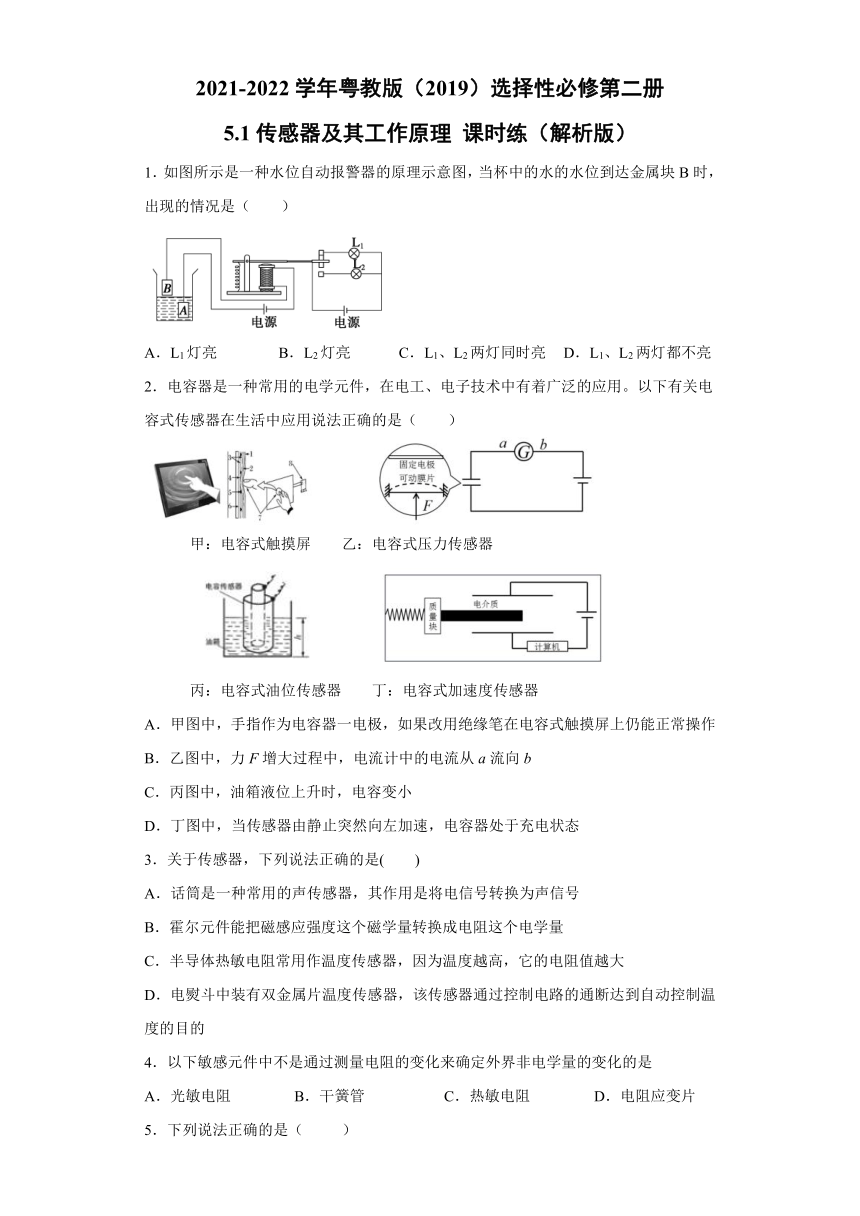

5.1传感器及其工作原理 课时练（word解析版）

2021-2022学年粤教版（2019）选择性必修第二册
5.1传感器及其工作原理 课时练（解析版）
1．如图所示是一种水位自动报警器的原理示意图，当杯中的水的水位到达金属块B时，出现的情况是（　　）
A．L1灯亮 B．L2灯亮 C．L1、L2两灯同时亮 D．L1、L2两灯都不亮
2．电容器是一种常用的电学元件，在电工、电子技术中有着广泛的应用。以下有关电容式传感器在生活中应用说法正确的是（　　）
甲：电容式触摸屏 乙：电容式压力传感器
丙：电容式油位传感器 丁：电容式加速度传感器
A．甲图中，手指作为电容器一电极，如果改用绝缘笔在电容式触摸屏上仍能正常操作
B．乙图中，力F增大过程中，电流计中的电流从a流向b
C．丙图中，油箱液位上升时，电容变小
D．丁图中，当传感器由静止突然向左加速，电容器处于充电状态
3．关于传感器，下列说法正确的是( )
A．话筒是一种常用的声传感器，其作用是将电信号转换为声信号
B．霍尔元件能把磁感应强度这个磁学量转换成电阻这个电学量
C．半导体热敏电阻常用作温度传感器，因为温度越高，它的电阻值越大
D．电熨斗中装有双金属片温度传感器，该传感器通过控制电路的通断达到自动控制温度的目的
4．以下敏感元件中不是通过测量电阻的变化来确定外界非电学量的变化的是
A．光敏电阻 B．干簧管 C．热敏电阻 D．电阻应变片
5．下列说法正确的是（ ）
A．金属热电阻的电阻率随温度升高而减小
B．干簧管是电控开关
C．电熨斗中的双金属片上层膨胀系数比下层大
D．光敏电阻导电性能随光强增强而减小
6．下列关于传感器的说法，正确的是（ ）
A．金属热电阻是一种可以将电学量转换为热学量的传感器
B．传感器不是电视遥控接收器的主要元件
C．干簧管是一种能够感知电场的传感器
D．传感器能将非电学量按一定规律转换成电学量或转换为电路的通断
7．如图所示，电吉他的弦是磁性物质，当弦振动时，线圈中产生感应电流，感应电流输送到放大器、喇叭，把声音播放出来，下列说法正确的是（　　）
A．电吉他是光电传感器
B．电吉他是温度传感器
C．电吉他是声音传感器
D．弦改用尼龙材料原理不变
8．下列有关传感器的判断正确的是（ ）
A．传感器是将电学量（电压、电流等）转化成非电学量（压力、温度、位移等）的装置
B．把霍尔元件放入磁场中，由于电磁感应现象，在元件的电极间产生感应电动势
C．金属热电阻的电阻率随温度升高而减小
D．干簧管是一种能够感知磁场的传感器
9．下列关于几种传感器的说法不正确的是（　　）
A．电子秤所使用的测力装置是力传感器
B．电饭锅常压下只要锅内有水，锅内的温度不可能达到103℃，开关按钮就不会自动跳起
C．电熨斗需要较高温度熨烫时，要调节温度旋钮，使升降螺丝上移并推动弹性铜片上移

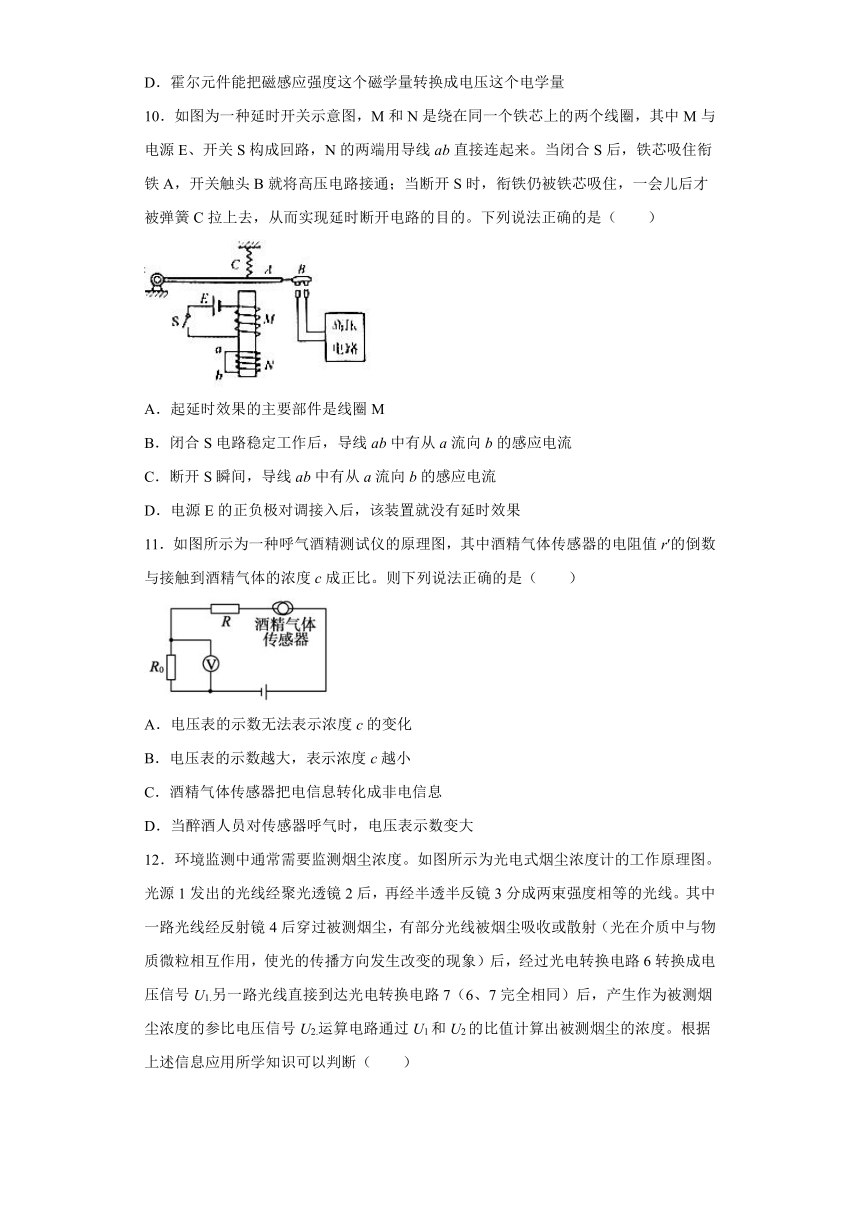

D．霍尔元件能把磁感应强度这个磁学量转换成电压这个电学量
10．如图为一种延时开关示意图，M和N是绕在同一个铁芯上的两个线圈，其中M与电源E、开关S构成回路，N的两端用导线ab直接连起来。当闭合S后，铁芯吸住衔铁A，开关触头B就将高压电路接通；当断开S时，衔铁仍被铁芯吸住，一会儿后才被弹簧C拉上去，从而实现延时断开电路的目的。下列说法正确的是（　　）
A．起延时效果的主要部件是线圈M
B．闭合S电路稳定工作后，导线ab中有从a流向b的感应电流
C．断开S瞬间，导线ab中有从a流向b的感应电流
D．电源E的正负极对调接入后，该装置就没有延时效果
11．如图所示为一种呼气酒精测试仪的原理图，其中酒精气体传感器的电阻值r′的倒数与接触到酒精气体的浓度c成正比。则下列说法正确的是（　　）
A．电压表的示数无法表示浓度c的变化
B．电压表的示数越大，表示浓度c越小
C．酒精气体传感器把电信息转化成非电信息
D．当醉酒人员对传感器呼气时，电压表示数变大
12．环境监测中通常需要监测烟尘浓度。如图所示为光电式烟尘浓度计的工作原理图。光源1发出的光线经聚光透镜2后，再经半透半反镜3分成两束强度相等的光线。其中一路光线经反射镜4后穿过被测烟尘，有部分光线被烟尘吸收或散射（光在介质中与物质微粒相互作用，使光的传播方向发生改变的现象）后，经过光电转换电路6转换成电压信号U1.另一路光线直接到达光电转换电路7（6、7完全相同）后，产生作为被测烟尘浓度的参比电压信号U2.运算电路通过U1和U2的比值计算出被测烟尘的浓度。根据上述信息应用所学知识可以判断（　　）
A．没有烟尘时，U1和U2的比值应该为零
B．散射过程中动量守恒定律不成立
C．如果用全反射棱镜作为反射镜4，其折射率至少为2
D．烟尘浓度越高时，U1和U2的差值越大
13．关于干簧管，下列说法正确的是( )
A．干簧管接入电路中相当于电阻的作用
B．干簧管是根据热胀冷缩的原理制成的
C．干簧管接入电路中相当于开关的作用
D．干簧管是作为电控元件以实现自动控制的
14．关于传感器的作用，下列说法正确的是（）
A．通常的传感器可以直接用来进行自动控制
B．传感器可以用来采集信息
C．传感器可以将感受到的一些信号转换为电学量
D．传感器可以将所有感受到的信号都转换为电学量
15．图是一种电感式微小位移传感器的原理图。1是待测位移的物体，3是空心线圈，软铁芯2插在线圈3中并且可以随着物体1在线圈中左右平移。这种传感器可以把被测物体位移的大小转换为线圈自感系数的大小，请定性说明它的工作原理，并尝试设计与线圈3相连的电路。
参考答案
1．B
【详解】
当杯中的水位达到金属块B时，控制电路接通，电磁铁具有磁性，将衔铁吸下，使灯所在电路接通，所以灯亮；灯所在电路断开，所以灯不亮，故B正确，ACD错误。
故选B。
2．D
【详解】
A．甲图中，绝缘笔与工作面不能形成一个电容器，所以不能在电容屏上进行触控操作。故A错误。
B．乙图中，力F增大过程中，电容器极板间距减小，电容变大，电容器充电，电流计中的电流从b流向a，选项B错误；
C．丙图中，油箱液位上升时，正对面积变大，电容变大，选项C错误；
D．丁图中，当传感器由静止突然向左加速，电介质插入电容器，电容变大，电容器处于充电状态，选项D正确。
故选D。
3．D
【详解】
A.话筒是一种常用的声传感器，其作用是将声信号转换为电信号，故A错误；
B.霍尔元件能够把磁感应强度转换为电学量电压，不是将磁感应强度转换成电阻，故B错误；
C.半导体热敏电阻常用作温度传感器，因为温度越高，它的电阻值越小，故C错误；
D.电熨斗中装有双金属片温度传感器，该传感器通过控制电路的通断达到自动控制温度的目的，故D正确。
4．B
【解析】
【详解】
A．光敏电阻是根据光照强度不同而电阻不同的性质，通过测量电阻的变化来确定光强的变化，故A错误；
B．干簧管能将磁场的信息转化为电学量，是一种磁性传感器，故B正确；
C．热敏电阻是根据温度升高而电阻减小的性质，通过测电阻的变化来确定温度的变化，故C错误；
D．电阻应变片是根据应变片在力的作用下形状变化而电阻变化的性质，通过测电阻的变化来确定力变化，故D错误。
故选B。
5．C
【解析】
【详解】
A. 金属热电阻的阻值率随温度的升高而增大，故A项与题意不相符；
B. 干簧管是磁控开关，故B项与题意不相符；
C. 当温度升高时，双金属片向膨胀系数小的一边发生弯曲，触点断开，则双金属片上层金属的膨胀系数大于下层金属片，故C项与题意相符；
D. 光敏电阻随光强增强阻值减小，导电性能增强，故D项与题意不相符．
6．D
【详解】
A．金属热电阻是一种将温度这个热学量转化为电阻这个电学量的传感器，故A错误；
B．电视遥控接收器的主要元件是红外线传感器，故B错误；
C．干簧管是一种能够感知磁场的元件，故C错误；
D．传感器能将非电学量按一定规律转换为电学量或转换为电路的通断，故D正确。
故选D。
7．C
【详解】
物理传感器应用的是物理效应，比如光电效应、磁电效应等，能将被测信号量的微小变化转换成电信号，当弦振动时，线圈中产生感应电流，属于声音传感器，故C正确，ABD错误。
故选C。
8．D
【详解】
A．传感器是将非电学量（压力、温度、位移等）转化成电学量（电压、电流等）的装置，故A错误；
B．把霍尔元件放入磁场中，载流子在洛伦兹力的作用下偏转，使霍尔元件的上、下两面出现电势差，故B错误；
C．金属热电阻的阻值率随温度的升高而增大，故C错误；
D．干簧管是磁控开关，故D正确。
故选D。
9．C
【详解】
A．电子秤所使用的测力装置是力传感器，利用通过应力片的电流一定，压力越大，电阻越大，应力片两端的电压差越大，将力信号变成电信号，故A正确，不符合题意；
B．铁氧体在103℃失去磁性；电饭锅常压下只要锅内有水，锅内温度就不可能达到103℃，开关按钮就不会自动跳起；故B正确，不符合题意；
C．电熨斗需要较高温度熨烫时，要调节调温旋钮，使升降螺丝下移并推动弹性铜片下移，当温度升到较高，金属片发生弯曲较厉害触点才断开，故C错误，符合题意；
D．霍尔元件能把磁感应强度这个磁学量转换成电压这个电学量，故D正确，不符合题意。
故选C。
10．C
【分析】
图中有两个线圈，其中M有电源，接通电路后有电流通过，会产生磁性。
N线圈无电源，开关闭合后没有电流，只有当M中的磁场发生变化时，根据电磁感应规律，N线圈才会产生感应电流，起到延时效果。
【详解】
ABC．分析电路可知，当闭合S，M线圈中产生电流，电流周围产生磁场，根据安培定则可知，铁芯下端为N极，产生由上向下的磁场，电路稳定后，磁场不变，N线圈中不会产生感应电流，导线ab中没有电流， 当断开S时，线圈M中电流逐渐减小，直至消失，N线圈中的磁通量由上向下逐渐减小，根据楞次定律可知，产生由上向下的感应磁场，根据安培定则可知，感应电流方向由a到b，铁芯下端为N极，故起到延时效果的主要部件是线圈N，故AB错误，C正确；
D．电源E的正负极对调接入后，断开S，N线圈中仍发生电磁感应现象，该装置仍具有延时效果，故D错误。
故选C。
【点睛】
此题考查楞次定律与安培定则的应用，注意穿过闭合线圈的磁通量变化，线圈产生感应电流。
11．D
【详解】
ABD．酒精气体传感器和定值电阻串联在电路中，电压表测R0两端的电压，酒精气体传感器的电阻的倒数与酒精气体的浓度成正比，测试到的酒精气体浓度越大则传感器的电阻的倒数越大，所以传感器的电阻越小，根据欧姆定律可知电路中电流越大，R0两端的电压越大，所以U越大。表示c越大，AB错误D正确；
C．酒精气体传感器把非电信息（酒精气体浓度）转化成电信息（电压），C错误。
故选D。
12．D
【详解】
A．没有烟尘时，光的传播方向没有发生改变，U1和U2的大小相等，其比值应该为1，不是零，故A错误；
B．根据康普顿效应原理，散射过程是光子与微粒碰撞作用的结果，所以动量守恒定律仍然成立，故B错误；
C．如果用全反射棱镜作为反射镜4，其反射光线与入射光线的夹角是90°，故需要其临界角小于45°，再根据
故其折射率至少为，故C错误；
D．烟尘浓度越高时，光线被烟尘吸收或散射得就会越多，光线射到6的亮度就会越少，所以U1和U2的差值越大，故D正确。
故选D。
13．CD
【详解】
当干簧管处在磁场中，弹性舌簧闭合，电路接通，以实现自动控制．所以干簧管接入电路中相当于开关的作用，故A错误，C正确．将一对磁性材料制成的弹性舌簧片密封于玻璃管中，舌簧端面互叠，但留有空隙，当干簧管处在磁场中，舌簧由于磁化而吸引，利用磁化及磁极间的相互作用，故B错误．干簧管能将磁场的变化转化为电路的通断，实现自动控制，故D正确．故选CD．
14．BC
【详解】
A．传感器一定是通过非电学量转换成电学量来传递信号的，不能实现自动控制，所以A错误；
B．由于传感器可将非电学量转换成电学量，因此传感器也可以用来采集信息，所以B正确；
CD．传感器可以将感受到的一些信号转换为电学量，比如：光敏电阻在有光照射时，电阻会变小，所以C正确，D错误；
故选BC．
【点睛】
传感器作为一种将其它形式的信号与电信号之间的转换装置，在我们的日常生活中得到了广泛应用，不同传感器所转换的信号对象不同，我们应就它的具体原理进行分析．
15．见解析。
【详解】
线圈3中通入正弦变化的交流电，电路的电流不断变化，则线圈3内的磁场在不断变化，当软铁芯2插在线圈3中，导致磁场增强，从而通过电流的变化量来确定插入线圈的位移大小，当待测物体向左平移，因自感系数的增加，导致增加的磁场会阻碍线圈3的电流变化，则电流表的示数将减小。由以上分析可知，3中电路应接入交流电源和电流表，电路如图所示
