5.2传感器的应用 课时练（word解析版）

2021-2022学年粤教版（2019）选择性必修第二册
5.2传感器的应用 课时练（解析版）
1．许多楼道照明灯具有这样的功能：天黑时，出现人靠近它就开启；而在白天，即使有人靠近它也没有反应，它的控制电路中可能接入的传感器是（　　）
①温度传感器②人体红外线传感器③声音传感器④光敏传感器
A．①② B．②③ C．③④ D．②④
2．关于位移传感器，下列说法中正确的是（　　）
A．位移传感器的发射器只能发射超声波
B．位移传感器的发射器既能发射超声波也能发射红外线
C．超声波是由发射器发射的，红外线是由接收器发射的
D．超声波是由接收器发射的，红外线是由发射器发射的
3．如图所示为某会议厅安装的火灾报警系统的原理图，装置用一耐火的不透明材料制成的外罩罩住，罩内的发光二极管和光电三极管用一不透明的挡板隔开，没有险情时光电三极管不能收到发光二极管所发出的光，此时光电三极管的电阻较高。则下列说法正确的是（　　）
A．当会议厅发生火灾时，罩内的烟雾对光有散射作用，散射的光照射到光电三极管上使其电阻变小而报警
B．当会议厅发生火灾时，进入罩内的烟雾挡住了光线，使得光电三极管的电阻变大而报警
C．当会议厅发生火灾时，光电三极管的温度升高，使得光电三极管的电阻变小而报警
D．当会议厅发生火灾时，由于环境气体的浓度变大而报警
4．传感器的输出量通常为（ ）
A．非电量信号 B．电量信号 C．位移信号 D．光信号
5．．在一些星级宾馆的洗手间经常装有自动干手机，洗手后将湿手靠近，机内的传感器就开通电热器加热，有热空气从机内喷出，将湿手烘干．手靠近干手机能使传感器工作，是因为 (　　)
A．改变了湿度 B．改变了温度
C．改变了磁场 D．改变了电容
6．关于传感器工作的一般流程，下列说法中正确的是（　　）
A．非电学量→敏感元件→转换电路→电学量→转换元件
B．电学量→敏感元件→转换电路→转换元件→非电学量
C．非电学量→敏感元件→转换元件→转换电路→电学量
D．非电学量→转换电路→转换元件→敏感元件→电学量
7．交通警察用来检测驾驶员呼气中酒精含量的检测器使用的传感器是（　　）
A．声音传感器 B．化学传感器 C．压力传感器 D．温度传感器
8．下列关于物理传感器，化学传感器和生物传感器的说法，正确的是（　　）
A．物理传感器利用材料的某种物理性质工作，因而只能用于机械加工行业而不能用于化工领域
B．化学传感器是利用某种化学反应来工作的，因而只能输出某种化学物质而不能输出电学量
C．生物传感器的适用范围广，可在任意温度下工作
D．生物传感器由于含有生命物质，因而对使用传感器的环境有一定要求
9．关于传感器工作的一般流程，下列说法正确的是（　　）
A．非电学量→敏感元件→信号调整与转换电路→电学量→转换元件
B．电学量→敏感元件→信号调整与转换电路→转换元件→非电学量
C．非电学量→敏感元件→转换元件→信号调整与转换电路→电学量
D．非电学量→信号调整与转换电路→转换元件→敏感元件→电学量
10．如图甲所示为恒压电源给光敏电阻R供电时，流过此电阻的电流和其所受光照强度的关系图像。某同学利用此光敏电阻设计了一个台灯的自动控制电路，如图乙所示，T为一自耦式变压器，下列说法正确的是（　　）
A．仅光照变强，R的阻值变大
B．仅光照变强，R中的电流变小
C．仅滑片P下滑，L中的电流频率变小
D．仅滑片P下滑，T的输入功率变小
11．利用霍尔元件可以进行微小位移的测量。如图甲所示，将固定有霍尔元件的物体置于两块磁性强弱相同、同极相对放置的磁体缝隙中，建立如图乙所示的空间坐标系。保持沿x方向通过霍尔元件的电流I不变，当物体沿z轴方向移动时，由于不同位置处磁感应强度B不同，霍尔元件将在y轴方向的上、下表面间产生不同的霍尔电压UH。当霍尔元件处于中间位置时，磁感应强度B为0，UH为0，将该点作为位移的零点。在小范围内，磁感应强度B的大小和坐标z成正比，这样就可以把电压表改装成测量物体微小位移的仪表。下列说法中正确的是（　　）
A．该仪表只能测量位移的大小，无法确定位移的方向
B．该仪表的刻度线是不均匀的
C．若霍尔元件中导电的载流子为电子，则当 z>0时，上表面电势高
D．电流I越大，霍尔电压UH越大
12．关于传感器的作用，下列说法正确的是（）
A．通常的传感器可以直接用来进行自动控制
B．传感器可以用来采集信息
C．传感器可以将感受到的一些信号转换为电学量
D．传感器可以将所有感受到的信号都转换为电学量
13．干簧管与灯泡、电源串联，如图所示，当磁铁靠近干簧管时，我们看到，灯泡亮。在这个过程中（　　）
A．干簧管就是一个由磁场控制的开关
B．干簧管的簧片磁化为同名磁极相对的磁铁
C．磁场信息转化为电信息
D．电信息转化为磁场信息

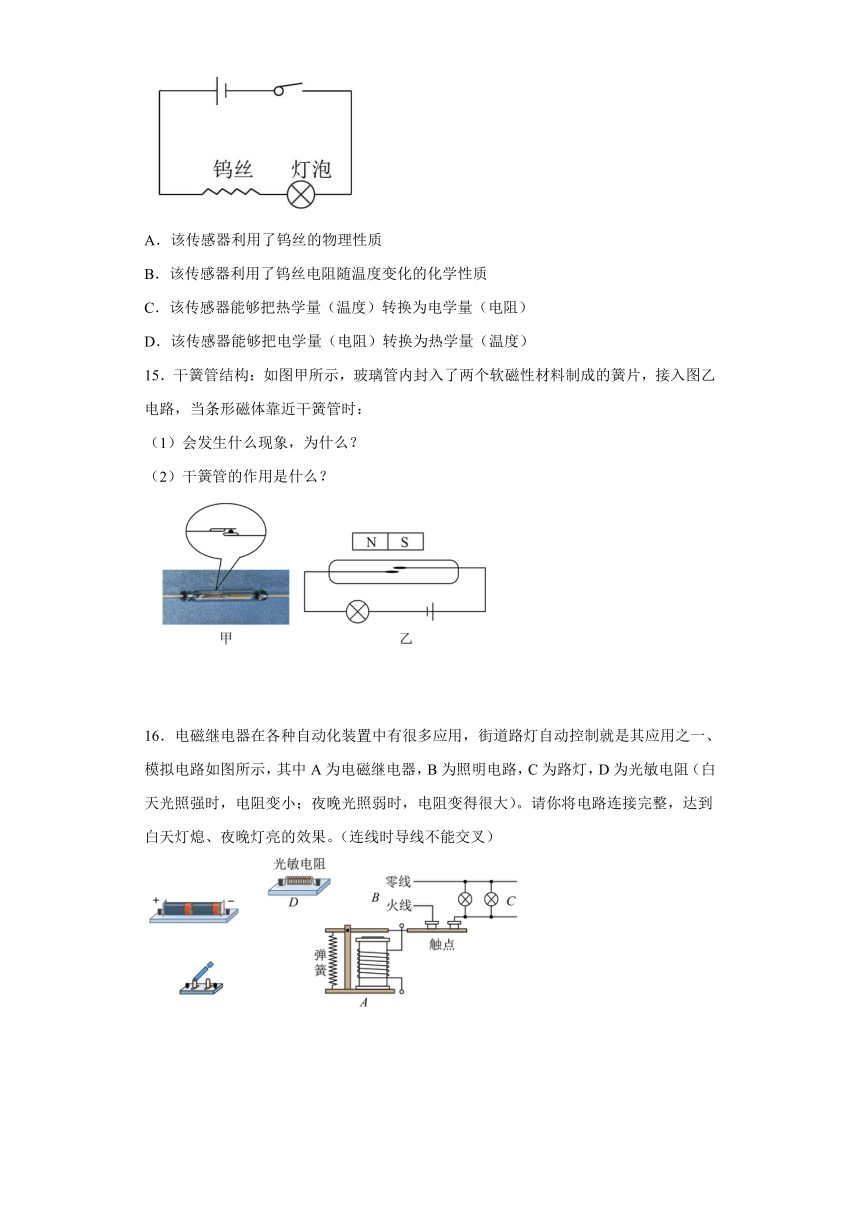

14．如图所示，在电路中接一段钨丝，闭合开关，灯泡正常发光，当用打火机给钨丝加热时灯泡亮度明显变暗，根据钨丝的上述特性，可用钨丝来制作一个温度传感器，下列说法中正确的是（　　）
A．该传感器利用了钨丝的物理性质
B．该传感器利用了钨丝电阻随温度变化的化学性质
C．该传感器能够把热学量（温度）转换为电学量（电阻）
D．该传感器能够把电学量（电阻）转换为热学量（温度）
15．干簧管结构：如图甲所示，玻璃管内封入了两个软磁性材料制成的簧片，接入图乙电路，当条形磁体靠近干簧管时：
（1）会发生什么现象，为什么？
（2）干簧管的作用是什么？
16．电磁继电器在各种自动化装置中有很多应用，街道路灯自动控制就是其应用之一、模拟电路如图所示，其中A为电磁继电器，B为照明电路，C为路灯，D为光敏电阻（白天光照强时，电阻变小；夜晚光照弱时，电阻变得很大）。请你将电路连接完整，达到白天灯熄、夜晚灯亮的效果。（连线时导线不能交叉）
参考答案
1．D
【详解】
由题意知，该楼道照明灯具有人体红外线传感器及光敏传感器，D正确。
故选D。
2．B
【详解】
位移传感器的发射器既能发射超声波也能发射红外线，超声波和红外线都是有发射器发射的，故B正确；ACD错误。
故选B。
3．A
【详解】
没有险情时，光电三极管接收不到发光二极管发出的光，呈现高电阻状态。当有烟雾散射的光照射到光电三极管上时，其电阻变小，所连接的电路接通，就会发出警报。
故选A。
4．B
【详解】
试题分析：传感器是将非电学量转换为电学量的元件，则传感器的输出量通常为电量信号．
故选B
考点：传感器
点评：对于传感器我们应该了解它是一种将其它信号转换为电信号，从而实现对电路控制的装置，它的应用也比较广泛，在不同的应用中，它转换的信号不同，我们应具体问题具体分析．
5．D
【详解】
根据自动干手机工作的特征，手靠近电热器开始工作，手撤离电热器停止工作，人是一种导体，可以与其他导体构成电容．手靠近时相当于连接一个电容，可以确定干手机内设有电容式传感器，由于手的靠近改变了电容．用湿度和温度来驱动电热器工作，理论上可行，但是假如干手机是由于湿度、温度的变化而工作就成了室内烘干机．
故选D。
6．C
【详解】
传感器工作的一般流程为：非电学量被敏感元件感知，然后通过转换元件转换成电信号，再通过转换电路将此信号转换成易于传输或测量的电学量，故ABD错误，C正确．
7．B
【详解】
交通警察用来检测驾驶员呼气中酒精含量的检测器使用的传感器是乙醇传感器，即化学传感器。
故B正确。
8．D
【详解】
B．化学传感器一般也是输出电学量，如离子传感器等，故B错误；
A．物理传感器在化工领域也可以使用，如温度传感器等，故A错误；
CD．生物传感器能够使用的前提是传感器中的生命物质保持生物活性，故C错误，D正确。
故选D。
9．C
【详解】
传感器一定是通过非电学量转换成电学量来传递信号的，传感器工作的一般流程为：非电学量被敏感元件感知，然后通过转换元件转换成电信号，再通过转换电路将此信号转换成易于传输或测量的电学量。故C正确，ABD错误。
故选C。
10．D
【详解】
AB．光敏电阻两端电压恒定，光越强，电流越大，根据欧姆定律，电阻越小。AB错误；
C．仅滑片P下滑，变压器不改变频率，所以L中的电流频率不变。C错误；
D．仅滑片P下滑，输出电压减小，根据
可知，T的输入功率变小。D正确。
故选D。
11．D
【详解】
设载流子的电荷量为q，沿电流方向定向运动的平均速率为v，单位体积内自由移动的载流子数为n，导体板横截面积为S，霍尔元件沿z轴厚度为a，霍尔元件沿y轴厚度为b，则电流的微观表达式为
载流子在磁场中受到洛伦兹力
载流子在洛伦兹力作用向上或向下移动，上下表面出现电势差，则载流子受到的电场力为
当达到稳定状态时，洛伦兹力与电场力平衡，联立得出
A．由
可知，B的方向不同时，霍尔电压的正负不同，而位移方向不同时，B的方向也不同，因此该仪表可以确定位移方向，故A错误；
B．小范围内，磁感应强度B的大小和坐标z成正比，由
可知，与B 成正比，故与坐标z成正比，故刻度是均匀的，故B错误；
C．在 z>0区域，B方向沿z轴负方向，用左手定则可判断电流受力方向沿y轴正方向，故载流子向上移动，因载流子带负电，故上表面电势低，故C错误；
D．由
可知，电流I越大，霍尔电压越大，故D正确。
故选D。
12．BC
【详解】
A．传感器一定是通过非电学量转换成电学量来传递信号的，不能实现自动控制，所以A错误；
B．由于传感器可将非电学量转换成电学量，因此传感器也可以用来采集信息，所以B正确；
CD．传感器可以将感受到的一些信号转换为电学量，比如：光敏电阻在有光照射时，电阻会变小，所以C正确，D错误；
故选BC．
【点睛】
传感器作为一种将其它形式的信号与电信号之间的转换装置，在我们的日常生活中得到了广泛应用，不同传感器所转换的信号对象不同，我们应就它的具体原理进行分析．
13．AC
【详解】
干簧管中的铁磁性物质在磁场中被磁化为异名磁极，相互吸引而接通，因此干簧管就是一个由磁场控制的开关，将磁场信息转化为电信息，故AC正确，BD错误。
故选AC。
14．AC
【详解】
由题目中的实验现象可知，钨丝的电阻随温度的升高而增大，随温度的降低而减小，利用了钨丝的物理性质；从而可以制成温度传感器，传感器能够把温度这个热学量转换为电阻这个电学量，故选AC。
15．（1）灯泡会亮，因为当条形磁体靠近干簧管时，两个簧片被磁化而接通；（2）干簧管起到开关的作用，是一种能够感知磁场的传感器。
【详解】
略
16．
【详解】
为了使照明电路白天断开，就需要电磁铁吸引衔铁，电路中电流大。夜间电磁铁磁性小，不吸引衔铁。电路中电流的变化要通过电阻的变化来控制。所以要将光敏电阻与电磁铁串联在一起，以此来调节电路中的电流。故设计电路如图
