2021-2022学年人教版物理八年级
第4章 第3节 平面镜成像
一、单选题
1． 如图所示，固定在水面上方的光源S发出一束光线经水面反射后在光屏上有一个光斑A，已知光束与水面的夹角为40°，S'是光源经水面反射所成的像。下列说法正确的是（ ）
A．光源位置不动，如果把此时的 40°角增大为50°，光斑A将向右移动
B．当水面升高时，反射角将变大
C．当水面升高时，光斑A将向右移动
D．当水面升高时，S到水面的距离变小
2． 如图所示为“探究平面镜成像特点”实验装置图，有关该实验的说法，正确的是（ ）
A．如果将蜡烛A向玻璃板靠近，蜡烛A的像会变大
B．为了便于观察，该实验最好在较暗的环境中进行
C．移去蜡烛B，并在原蜡烛B的位置放一光屏，发现光屏上能得到蜡烛A的像
D．保持A、B两支蜡烛的位置不变，无论怎样改变玻璃板的位置，发现蜡烛B始终能与蜡烛A的像重合
3． 巴中市回风大桥已建成通车，若桥上的路灯距桥下水面的距离为40m，桥下水深2m，则路灯在水中所成的像距水面的距离为（ ）
A．40m B．42m C．80m D．84m
4． 如图所示为一只红嘴鸥从水中捕食，飞离水面的情景。下列说法正确的是（ ）
A．水中的倒影是光的反射形成的实像
B．红嘴鸥的嘴在恰与水接触，红嘴鸥在水中像的嘴也恰好与水面接触
C．水越深，红嘴鸥的像越小
D．红嘴鸥飞离水面时，水面上的像会变小

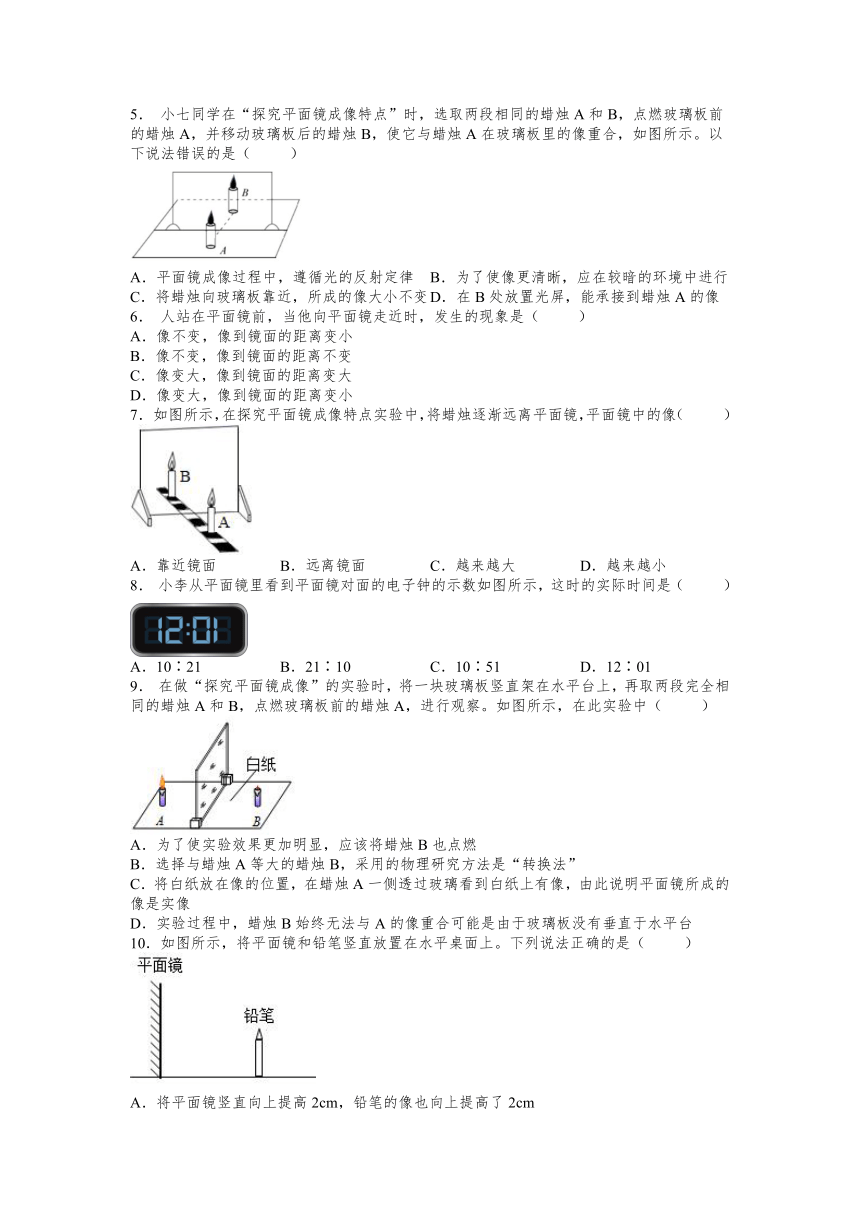

5． 小七同学在“探究平面镜成像特点”时，选取两段相同的蜡烛A和B，点燃玻璃板前的蜡烛A，并移动玻璃板后的蜡烛B，使它与蜡烛A在玻璃板里的像重合，如图所示。以下说法错误的是（ ）
A．平面镜成像过程中，遵循光的反射定律 B．为了使像更清晰，应在较暗的环境中进行
C．将蜡烛向玻璃板靠近，所成的像大小不变 D．在B处放置光屏，能承接到蜡烛A的像
6． 人站在平面镜前，当他向平面镜走近时，发生的现象是（ ）
A．像不变，像到镜面的距离变小
B．像不变，像到镜面的距离不变
C．像变大，像到镜面的距离变大
D．像变大，像到镜面的距离变小
7． 如图所示，在探究平面镜成像特点实验中，将蜡烛逐渐远离平面镜，平面镜中的像（ ）
A．靠近镜面 B．远离镜面 C．越来越大 D．越来越小
8． 小李从平面镜里看到平面镜对面的电子钟的示数如图所示，这时的实际时间是（ ）
A．10∶21 B．21∶10 C．10∶51 D．12∶01
9． 在做“探究平面镜成像”的实验时，将一块玻璃板竖直架在水平台上，再取两段完全相同的蜡烛A和B，点燃玻璃板前的蜡烛A，进行观察。如图所示，在此实验中（ ）
A．为了使实验效果更加明显，应该将蜡烛B也点燃
B．选择与蜡烛A等大的蜡烛B，采用的物理研究方法是“转换法”
C．将白纸放在像的位置，在蜡烛A一侧透过玻璃看到白纸上有像，由此说明平面镜所成的像是实像
D．实验过程中，蜡烛B始终无法与A的像重合可能是由于玻璃板没有垂直于水平台
10．如图所示，将平面镜和铅笔竖直放置在水平桌面上。下列说法正确的是（ ）
A．将平面镜竖直向上提高2cm，铅笔的像也向上提高了2cm
B．若改用一块较小的平面镜，铅笔将不能成完整的像
C．铅笔水平向右移动时，它的像也向右运动
D．平面镜水平向右移动时，铅笔的像也向右运动
二、填空题

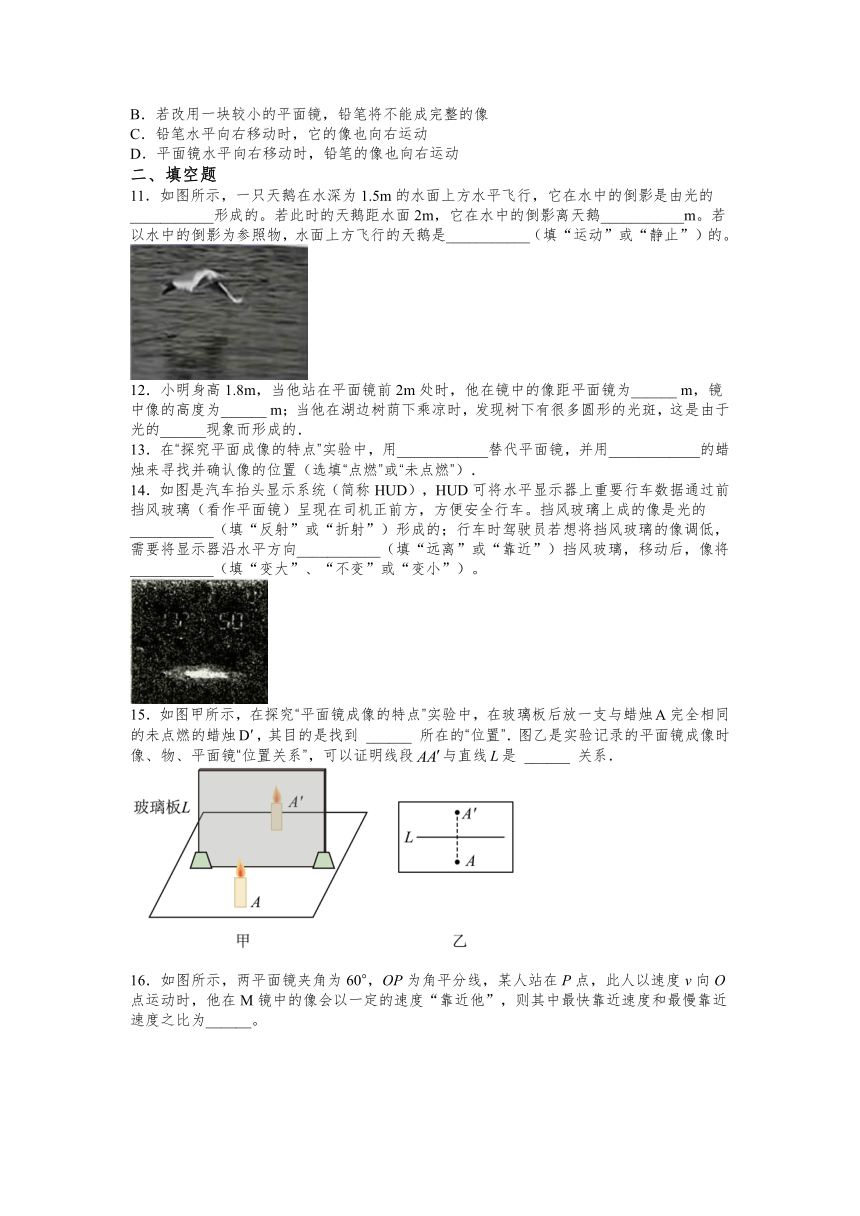

11．如图所示，一只天鹅在水深为1.5m的水面上方水平飞行，它在水中的倒影是由光的___________形成的。若此时的天鹅距水面2m，它在水中的倒影离天鹅___________m。若以水中的倒影为参照物，水面上方飞行的天鹅是___________（填“运动”或“静止”）的。
12．小明身高1.8m，当他站在平面镜前2m处时，他在镜中的像距平面镜为______ m，镜中像的高度为______ m；当他在湖边树荫下乘凉时，发现树下有很多圆形的光斑，这是由于光的______现象而形成的．
13．在“探究平面成像的特点”实验中，用____________替代平面镜，并用____________的蜡烛来寻找并确认像的位置（选填“点燃”或“未点燃”）．
14．如图是汽车抬头显示系统（简称HUD），HUD可将水平显示器上重要行车数据通过前挡风玻璃（看作平面镜）呈现在司机正前方，方便安全行车。挡风玻璃上成的像是光的___________（填“反射”或“折射”）形成的；行车时驾驶员若想将挡风玻璃的像调低，需要将显示器沿水平方向___________（填“远离”或“靠近”）挡风玻璃，移动后，像将___________（填“变大”、“不变”或“变小”）。
15．如图甲所示，在探究“平面镜成像的特点”实验中，在玻璃板后放一支与蜡烛完全相同的未点燃的蜡烛，其目的是找到 ______ 所在的“位置”．图乙是实验记录的平面镜成像时像、物、平面镜“位置关系”，可以证明线段与直线是 ______ 关系．
16．如图所示，两平面镜夹角为60°，OP为角平分线，某人站在P点，此人以速度v向O点运动时，他在M镜中的像会以一定的速度“靠近他”，则其中最快靠近速度和最慢靠近速度之比为______。

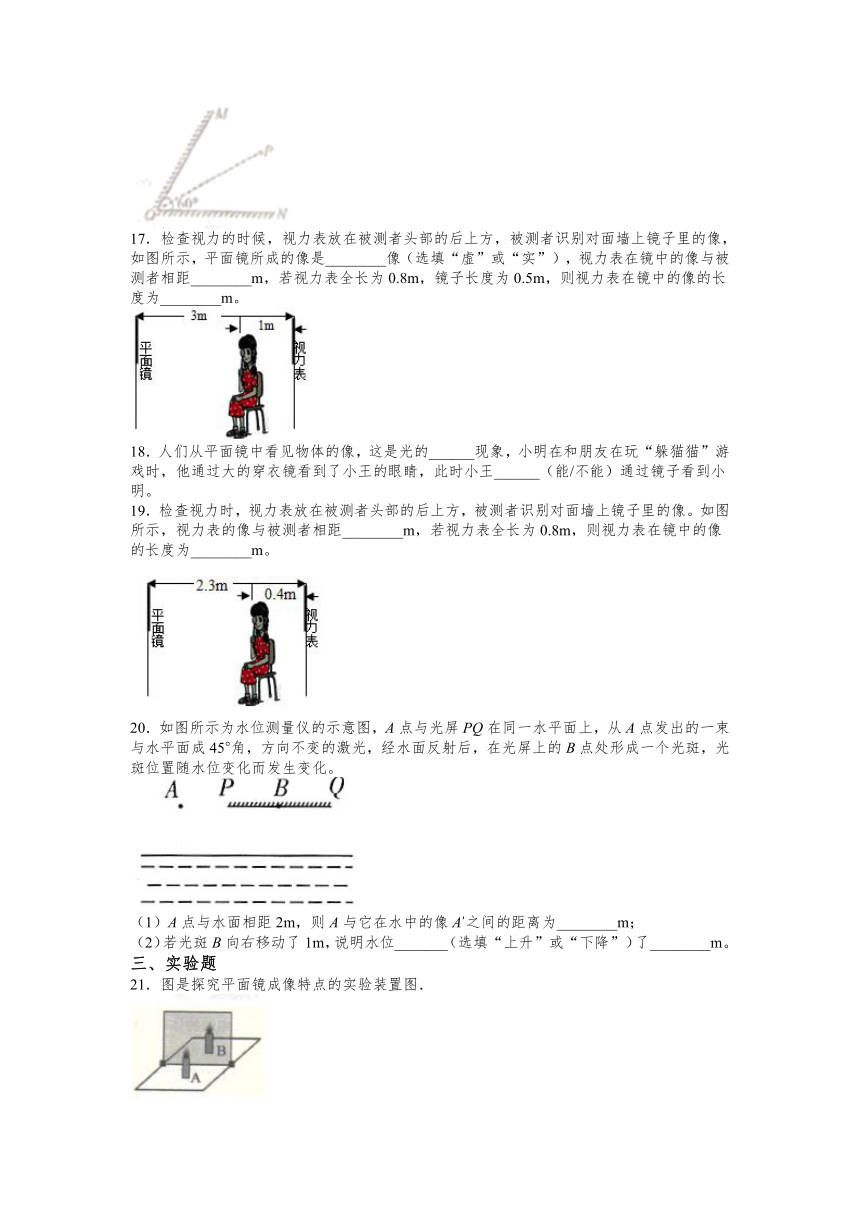

17．检查视力的时候，视力表放在被测者头部的后上方，被测者识别对面墙上镜子里的像，如图所示，平面镜所成的像是________像（选填“虚”或“实”），视力表在镜中的像与被测者相距________m，若视力表全长为0.8m，镜子长度为0.5m，则视力表在镜中的像的长度为________m。
18．人们从平面镜中看见物体的像，这是光的______现象，小明在和朋友在玩“躲猫猫”游戏时，他通过大的穿衣镜看到了小王的眼睛，此时小王______（能/不能）通过镜子看到小明。
19．检查视力时，视力表放在被测者头部的后上方，被测者识别对面墙上镜子里的像。如图所示，视力表的像与被测者相距________m，若视力表全长为0.8m，则视力表在镜中的像的长度为________m。
20．如图所示为水位测量仪的示意图，A点与光屏PQ在同一水平面上，从A点发出的一束与水平面成45°角，方向不变的激光，经水面反射后，在光屏上的B点处形成一个光斑，光斑位置随水位变化而发生变化。
（1）A点与水面相距2m，则A与它在水中的像A′之间的距离为________m；
（2）若光斑B向右移动了1m，说明水位_______（选填“上升”或“下降”）了________m。
三、实验题
21．图是探究平面镜成像特点的实验装置图．
（1）实验器材有：带底座的玻璃板、白纸、笔、光屏各一， 两支外形相同的蜡烛A和B．还缺少的器材是 ．选用玻璃板代替平面镜，主要是为了便于确定像的 ．
（2）在竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖立在玻璃板后面移动，人眼一直在玻璃板的 （选填“前” 或“后”）观察，直至它与蜡烛A的像完全重合．这种确定像与物大小关系的方法是 ，（选填“控制变量法” 或“等效替代法”）．
（3）移去蜡烛B，在其原来位置上放置一块光屏，光屏上无法呈现蜡烛的像，这说明平面镜成的是 像．
（4）当蜡烛A像玻璃板靠近，蜡烛A的像 （选填“变大”、“ 不便”或“变小”）．
22．小成同学在做“探究平面镜成像特点”的实验时，在竖立的玻璃板前5cm处放一支点燃的蜡烛A，烛焰高8cm，小成发现在玻璃板的后面出现蜡烛的像，他再取一段未点燃的同样的蜡烛B放在像处，发现该蜡烛与蜡烛A的像完全重合；如图所示．
（1）B蜡烛的烛焰高___cm；
（2）为了使像看起来更清晰，小成最好在___的环境中进行（选填“较亮”或“较暗”）；
（3）小成在B蜡烛的烛焰上放一根火柴，火柴___（选填“可能”或“不可能”）被点燃；
（4）小成以5cm/s的速度匀速将A蜡烛远离玻璃板2s时，B蜡烛应与A相距___cm才可能与A的像完全重合．
四、作图题
23．如下图所示为一点光源A发出的一条入射光线，请你画出其对应的反射光线，并作出点光源的像A’．
24．如图所示，Sˊ为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请在S和Sˊ之间画出平面镜MN，并完成光线SA的光路．
25．按要求完成作图
在做平面镜成像实验时，如图平面镜不垂直于桌面，请画出一条B处人眼看到烛焰上一点A的光路。
2021-2022学年人教版八年级上册物理第4章 第3节平面镜成像（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D B A B D A B C D D
二、填空题
11．反射 4 静止
12．2 1.8 直线传播
13．玻璃板 未点燃
14．反射 靠近 不变
15．（虚）像 垂直
16．2∶1
17．虚 5 0.8
18．反射 看到
19．4.2 0.8
20．4 下降 0.5
三、实验题
21．（1）刻度尺 位置（2）前 等效替代（3）虚（4）不变
22．8 较暗 不可能 30
四、作图题
23．
24．
25．
