第5章 第1节透镜2021-2022学年人教版八年级上册物理 (1)同步练习（有答案）

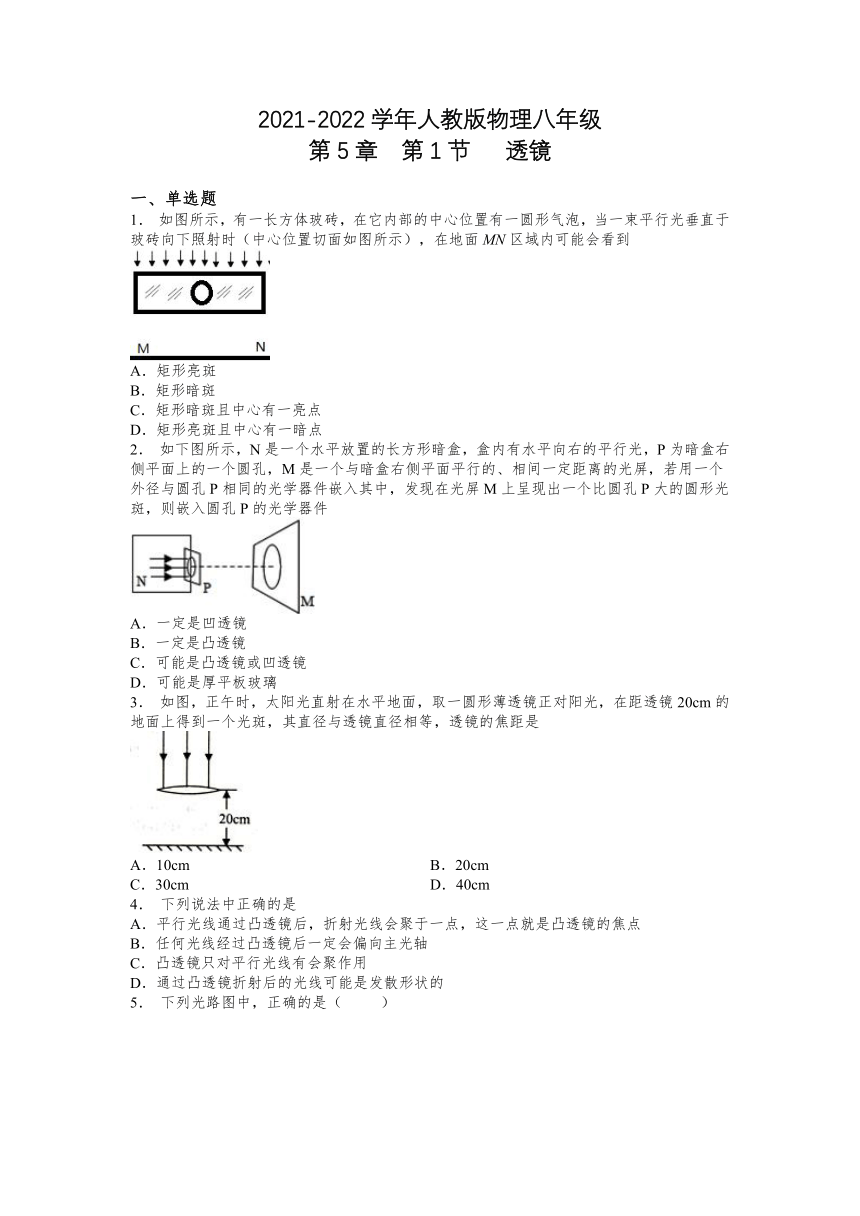

2021-2022学年人教版物理八年级
第5章 第1节 透镜
一、单选题
1． 如图所示，有一长方体玻砖，在它内部的中心位置有一圆形气泡，当一束平行光垂直于玻砖向下照射时（中心位置切面如图所示），在地面MN区域内可能会看到
A．矩形亮斑
B．矩形暗斑
C．矩形暗斑且中心有一亮点
D．矩形亮斑且中心有一暗点
2． 如下图所示，N是一个水平放置的长方形暗盒，盒内有水平向右的平行光，P为暗盒右侧平面上的一个圆孔，M是一个与暗盒右侧平面平行的、相间一定距离的光屏，若用一个外径与圆孔P相同的光学器件嵌入其中，发现在光屏M上呈现出一个比圆孔P大的圆形光斑，则嵌入圆孔P的光学器件
A．一定是凹透镜
B．一定是凸透镜
C．可能是凸透镜或凹透镜
D．可能是厚平板玻璃
3． 如图，正午时，太阳光直射在水平地面，取一圆形薄透镜正对阳光，在距透镜20cm的地面上得到一个光斑，其直径与透镜直径相等，透镜的焦距是
A．10cm B．20cm
C．30cm D．40cm
4． 下列说法中正确的是
A．平行光线通过凸透镜后，折射光线会聚于一点，这一点就是凸透镜的焦点
B．任何光线经过凸透镜后一定会偏向主光轴
C．凸透镜只对平行光线有会聚作用
D．通过凸透镜折射后的光线可能是发散形状的

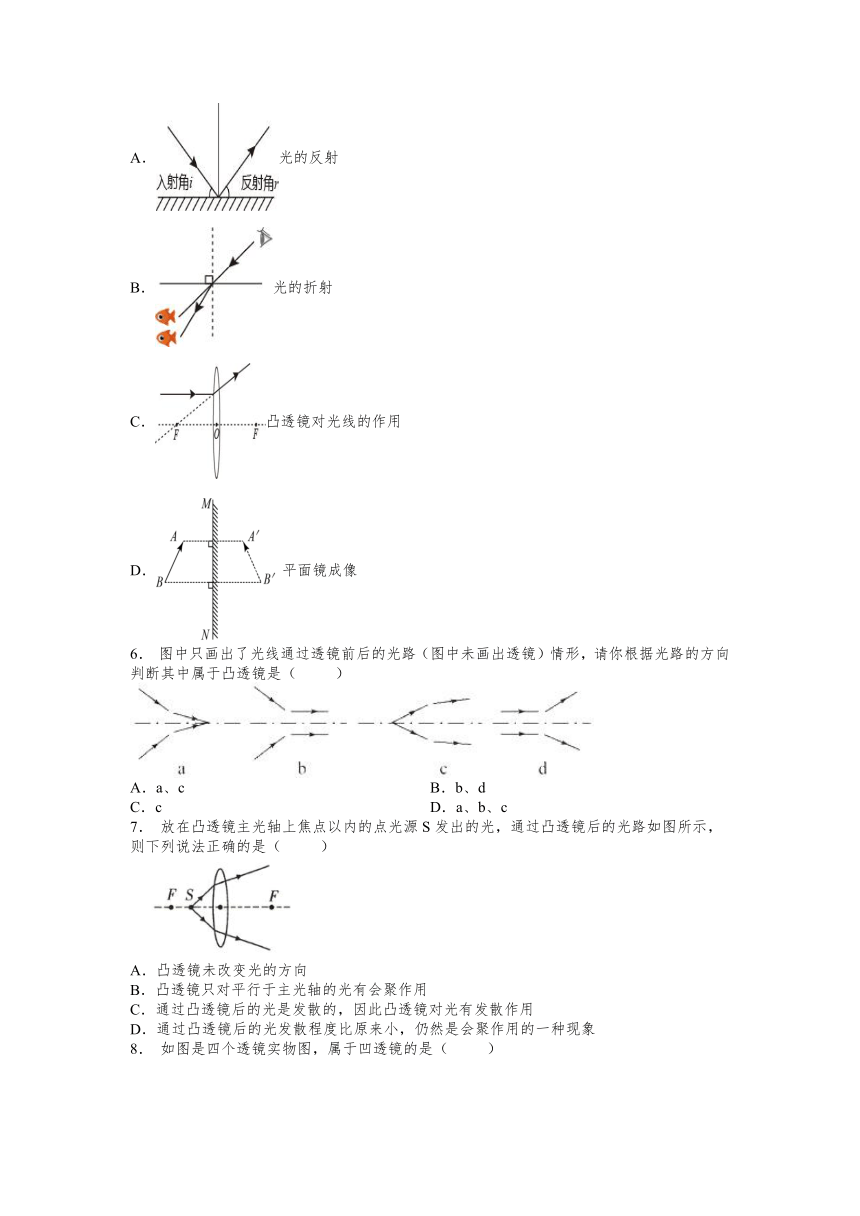

5． 下列光路图中，正确的是（ ）
A．光的反射
B．光的折射
C．凸透镜对光线的作用
D．平面镜成像
6． 图中只画出了光线通过透镜前后的光路（图中未画出透镜）情形，请你根据光路的方向判断其中属于凸透镜是（ ）
A．a、c B．b、d
C．c D．a、b、c
7． 放在凸透镜主光轴上焦点以内的点光源S发出的光，通过凸透镜后的光路如图所示，则下列说法正确的是（ ）
A．凸透镜未改变光的方向
B．凸透镜只对平行于主光轴的光有会聚作用
C．通过凸透镜后的光是发散的，因此凸透镜对光有发散作用
D．通过凸透镜后的光发散程度比原来小，仍然是会聚作用的一种现象

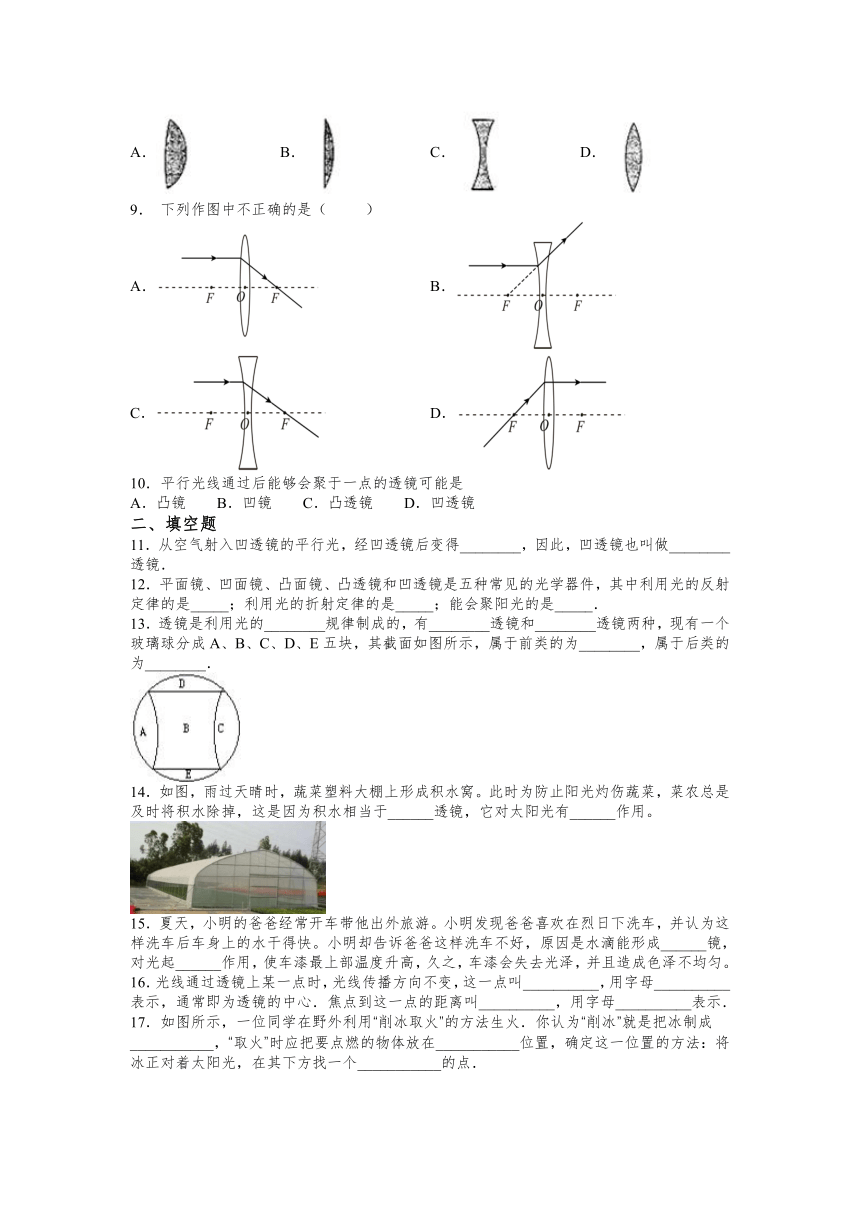

8． 如图是四个透镜实物图，属于凹透镜的是（ ）
A． B． C． D．
9． 下列作图中不正确的是（ ）
A． B．
C． D．
10．平行光线通过后能够会聚于一点的透镜可能是
A．凸镜 B．凹镜 C．凸透镜 D．凹透镜
二、填空题
11．从空气射入凹透镜的平行光，经凹透镜后变得________，因此，凹透镜也叫做________透镜．
12．平面镜、凹面镜、凸面镜、凸透镜和凹透镜是五种常见的光学器件，其中利用光的反射定律的是_____；利用光的折射定律的是_____；能会聚阳光的是_____．
13．透镜是利用光的________规律制成的，有________透镜和________透镜两种，现有一个玻璃球分成A、B、C、D、E五块，其截面如图所示，属于前类的为________，属于后类的为________．
14．如图，雨过天晴时，蔬菜塑料大棚上形成积水窝。此时为防止阳光灼伤蔬菜，菜农总是及时将积水除掉，这是因为积水相当于______透镜，它对太阳光有______作用。
15．夏天，小明的爸爸经常开车带他出外旅游。小明发现爸爸喜欢在烈日下洗车，并认为这样洗车后车身上的水干得快。小明却告诉爸爸这样洗车不好，原因是水滴能形成______镜，对光起______作用，使车漆最上部温度升高，久之，车漆会失去光泽，并且造成色泽不均匀。
16．光线通过透镜上某一点时，光线传播方向不变，这一点叫__________，用字母__________表示，通常即为透镜的中心．焦点到这一点的距离叫__________，用字母__________表示．
17．如图所示，一位同学在野外利用“削冰取火”的方法生火．你认为“削冰”就是把冰制成___________，“取火”时应把要点燃的物体放在___________位置，确定这一位置的方法：将冰正对着太阳光，在其下方找一个___________的点．
18．一束光经过一光学元件后的光路图如图所示，则此光学元件应为 ________ ．
19．小强做了一个使如图光路图成立的光学实验，你认为他实验时在虚线框中放入的透镜应该是________ （选填“凸 透镜”或“凹透镜”），你判断的依据是折射光线相对于原传播方向_______（选填“靠近”或“远离”）主光轴。
20．图中L为凸透镜，MN为其主光轴，D为光心，若物体AB经凸透镜成的实像为A'B’，试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置．
三、作图题
21．小红和小华各设计了一个光学暗箱，只有入射光线和出射光线，请分别在暗箱内填写适当的光学器材 (不能重复)．
22．图中光线是经过透镜折射后的光线，请分别画出它们的入射光线。
23．如图所示，有一条经过平面镜反射过点P的反射光线且平行于主光轴入射到凹透镜上，S'为像点，请确定点光源S的位置，并补全光路图。
24．作出甲、乙两图中的折射光线。（______）
2021-2022学年人教版八年级上册物理第5章 第1节透镜（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D C A D D C D C C C
二、填空题
11．发散 发散
12．平面镜、凹面镜、凸面镜 凸透镜、凹透镜 凹面镜、凸透镜
13．折射 凸 凹 ACDE B
14．凸 会聚
15．凸透 会聚
16．光心 O 焦距 f
17．凸透镜 焦点 最小、最亮
18．凹透镜
19．凹透镜 远离
20．
三、作图题
21．
22．
23．
24．
