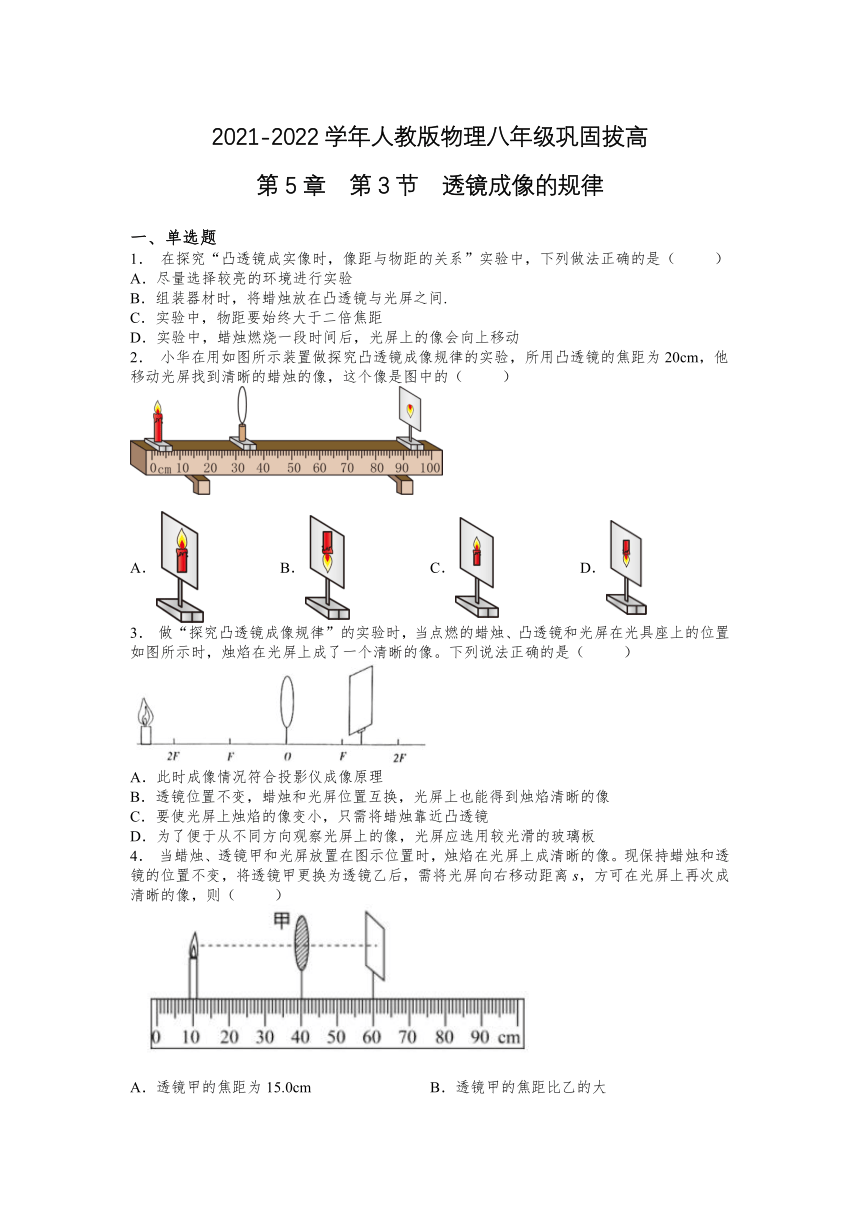

2021-2022学年人教版物理八年级巩固拔高
第5章 第3节 透镜成像的规律
一、单选题
1． 在探究“凸透镜成实像时，像距与物距的关系”实验中，下列做法正确的是（ ）
A．尽量选择较亮的环境进行实验
B．组装器材时，将蜡烛放在凸透镜与光屏之间.
C．实验中，物距要始终大于二倍焦距
D．实验中，蜡烛燃烧一段时间后，光屏上的像会向上移动
2． 小华在用如图所示装置做探究凸透镜成像规律的实验，所用凸透镜的焦距为20cm，他移动光屏找到清晰的蜡烛的像，这个像是图中的（ ）
A． B． C． D．
3． 做“探究凸透镜成像规律”的实验时，当点燃的蜡烛、凸透镜和光屏在光具座上的位置如图所示时，烛焰在光屏上成了一个清晰的像。下列说法正确的是（ ）
A．此时成像情况符合投影仪成像原理
B．透镜位置不变，蜡烛和光屏位置互换，光屏上也能得到烛焰清晰的像
C．要使光屏上烛焰的像变小，只需将蜡烛靠近凸透镜
D．为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板

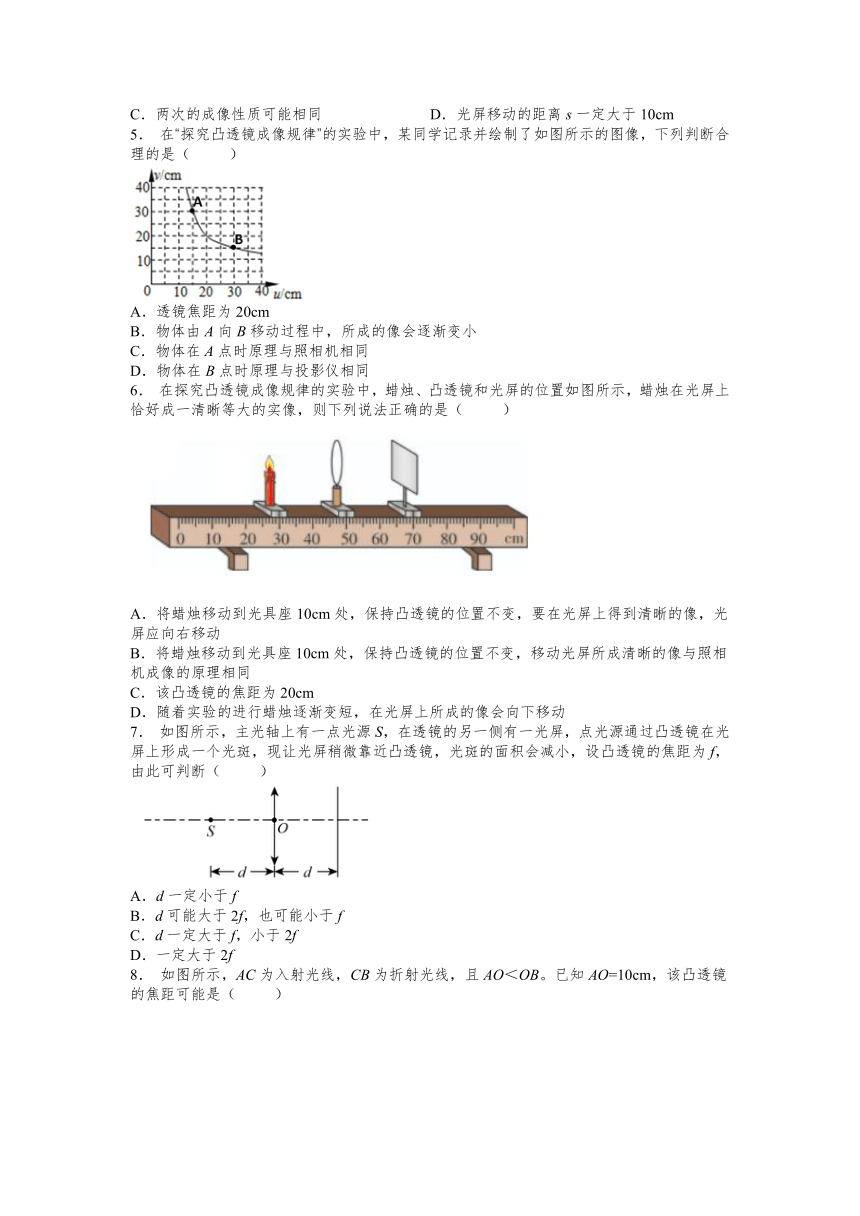

4． 当蜡烛、透镜甲和光屏放置在图示位置时，烛焰在光屏上成清晰的像。现保持蜡烛和透镜的位置不变，将透镜甲更换为透镜乙后，需将光屏向右移动距离s，方可在光屏上再次成清晰的像，则（ ）
A．透镜甲的焦距为15.0cm B．透镜甲的焦距比乙的大
C．两次的成像性质可能相同 D．光屏移动的距离s一定大于10cm
5． 在“探究凸透镜成像规律”的实验中，某同学记录并绘制了如图所示的图像，下列判断合理的是（ ）
A．透镜焦距为20cm
B．物体由A向B移动过程中，所成的像会逐渐变小
C．物体在A点时原理与照相机相同
D．物体在B点时原理与投影仪相同
6． 在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏的位置如图所示，蜡烛在光屏上恰好成一清晰等大的实像，则下列说法正确的是（ ）
A．将蜡烛移动到光具座10cm处，保持凸透镜的位置不变，要在光屏上得到清晰的像，光屏应向右移动
B．将蜡烛移动到光具座10cm处，保持凸透镜的位置不变，移动光屏所成清晰的像与照相机成像的原理相同
C．该凸透镜的焦距为20cm
D．随着实验的进行蜡烛逐渐变短，在光屏上所成的像会向下移动
7． 如图所示，主光轴上有一点光源S，在透镜的另一侧有一光屏，点光源通过凸透镜在光屏上形成一个光斑，现让光屏稍微靠近凸透镜，光斑的面积会减小，设凸透镜的焦距为f，由此可判断（ ）
A．d一定小于f
B．d可能大于2f，也可能小于f
C．d一定大于f，小于2f
D．一定大于2f

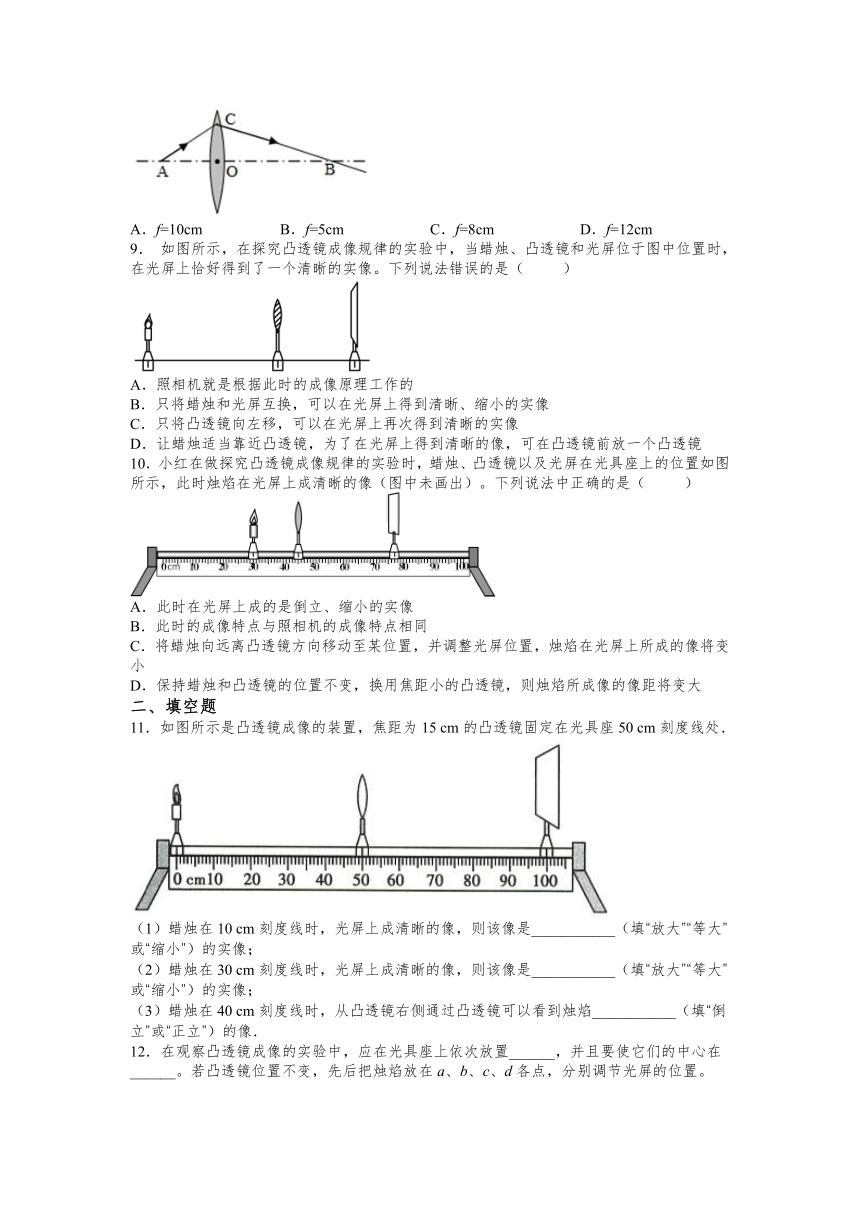

8． 如图所示，AC为入射光线，CB为折射光线，且AO＜OB。已知AO=10cm，该凸透镜的焦距可能是（ ）
A．f=10cm B．f=5cm C．f=8cm D．f=12cm
9． 如图所示，在探究凸透镜成像规律的实验中，当蜡烛、凸透镜和光屏位于图中位置时，在光屏上恰好得到了一个清晰的实像。下列说法错误的是（ ）
A．照相机就是根据此时的成像原理工作的
B．只将蜡烛和光屏互换，可以在光屏上得到清晰、缩小的实像
C．只将凸透镜向左移，可以在光屏上再次得到清晰的实像
D．让蜡烛适当靠近凸透镜，为了在光屏上得到清晰的像，可在凸透镜前放一个凸透镜
10．小红在做探究凸透镜成像规律的实验时，蜡烛、凸透镜以及光屏在光具座上的位置如图所示，此时烛焰在光屏上成清晰的像（图中未画出）。下列说法中正确的是（ ）
A．此时在光屏上成的是倒立、缩小的实像
B．此时的成像特点与照相机的成像特点相同
C．将蜡烛向远离凸透镜方向移动至某位置，并调整光屏位置，烛焰在光屏上所成的像将变小
D．保持蜡烛和凸透镜的位置不变，换用焦距小的凸透镜，则烛焰所成像的像距将变大
二、填空题
11．如图所示是凸透镜成像的装置，焦距为15 cm的凸透镜固定在光具座50 cm刻度线处．
（1）蜡烛在10 cm刻度线时，光屏上成清晰的像，则该像是___________（填“放大”“等大”或“缩小”）的实像；
（2）蜡烛在30 cm刻度线时，光屏上成清晰的像，则该像是___________（填“放大”“等大”或“缩小”）的实像；
（3）蜡烛在40 cm刻度线时，从凸透镜右侧通过凸透镜可以看到烛焰___________（填“倒立”或“正立”）的像．
12．在观察凸透镜成像的实验中，应在光具座上依次放置______，并且要使它们的中心在______。若凸透镜位置不变，先后把烛焰放在a、b、c、d各点，分别调节光屏的位置。
①烛焰放在______点时，屏上出现的像最大；
②烛焰放在______点时，屏上出现的像最小；
③烛焰放在______点时，无论怎样移动光屏，在屏上都得不到烛焰的像，可以观察到放大的像；
④烛焰从a移到b的过程中，像的大小变______，像与凸透镜的距离变______。
13．如图所示，市公交公司为了保证人们的上下车安全，在公交车上安装了“电视监控器”。凸透镜是该装置的光学系统，“电视监控器”的摄像头能成______（选填“正立”或“倒立”）、______（选填“放大”或“缩小”）的实像，它利用了光的______原理成像的。
14．照相机是利用___________原理工作的；投影仪是利用_____________原理工作的；放大镜是利用_____________原理工作的。
15．在图中，凸透镜焦距为10厘米，此时物距为__________厘米，为了找到像的位置，光屏应在光具座的__________厘米刻度范围内移动（选填"60 ~70"或“大于70”）．保持透镜位置不变，当蜡烛移至5厘米刻度处时，移动光屏，__________在光屏上成像（选填“能”或“不能”）．
16．如图所示，将点燃的蜡烛依次放在a，b，c，d，e点处，其中蜡烛放在___________处得到的实像离凸透镜最远，放在___________处得到的实像最小。
17．夏季校园里鲜花盛开，小刚用照相机将美丽的鲜花拍摄了下来。照相机的镜头对光有______作用；若想使鲜花的像更大些，应使镜头______鲜花（选填“靠近”或“远离”）。
18．如图所示，某同学在探究凸透镜成像规律实验中，他将焦距为10cm的凸透镜A固定在光具座50cm刻度线处，蜡烛放置在20cm刻度线处时，移动光屏可得到一个清晰倒立的、_______的实像（选填“放大”、“等大”、“缩小”）；该同学又在蜡烛与凸透镜之间靠近凸透镜处放置一近视镜片，为了使光屏上再次呈现烛焰清晰的像，应将光屏沿着光具座向______移动（选填“左”或“右”）。
19．某同学在“探究凸透镜成像规律”的实验中，绘制了如图所示的图象（v表示像到凸透镜的距离，u表示物体到凸透镜的距离），用该凸透镜作放大镜使用时，被观察的物体到透镜的距离在______cm以内；把物体从距凸透镜5cm处移动到距凸透镜20cm处的过程中，像的大小将______（选填“变大”、“变小”、“先变小再变大”、“先变大再变小”）。
20．小华利用学过的知识制作照相机模型；她先用太阳光测出所用凸透镜的焦距；再用硬纸板制作两个粗细相差很少的纸筒，使一个纸简刚好能套入另一个纸筒内，并能前后滑动，在一个纸筒的一端嵌上凸透镜，另一个纸筒的一端蒙上一层半透明薄膜，如图1所示。
（1）制作模型时，小华测得凸透镜的焦距是10cm，则移动内筒使半透明薄膜距前端凸透镜的距离在___________cm到___________cm范围内才能找到清晰的像。
（2）小华用此照相机模型观察到物体的像如图2甲，想使半透明薄膜上的像变大些，如图2乙，应使镜头离被观察的物体___________（填“远一些”或“近一些”），同时调节内筒位置，使半透明薄膜上的像变得清晰。
三、实验题
21．小亮在做“探究凸透镜成像规律”的实验时，经历了以下过程．
（1）在阳光下测定凸透镜的焦距（如图甲所示）．实验表明，凸透镜对光线有________作用，该凸透镜的焦距为________ cm；
（2）点燃蜡烛后，调节烛焰中心、________中心和光屏中心大致在同一高度上；
（3）在实验过程中，当蜡烛与透镜的距离如图乙所示时，在光屏上可得一个清晰的像，这个像是________（选填“放大”或“缩小”），倒立的像，生活中的________是利用这个规律制成的。
22．在“验证凸透镜成像规律”的实验中，凸透镜、光屏和烛焰中心应大致在___________．如图所示凸透镜焦距为10厘米，若要验证凸透镜成缩小实像时的规律，可将___________向左移动适当距离，同时眼睛要注意观察光屏上像的___________．当烛焰放在光具座的45厘米刻度处时，通过移动光屏，______(选填“能”或“不能”)在光屏上得到像．
2021-2022学年人教版八年级上册物理第5章 第3节透镜成像的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D B B C B B B C B C
二、填空题
11．缩小 放大 正立
12．蜡烛、凸透镜、光屏 同一高度 c a d 大 大
13．倒立 缩小 折射
14．见详解 见详解 见详解
15．15 大于70 能
16．b e
17．会聚 靠近
18．缩小 右
19．5 变小
20．10 20 近一些
三、实验题
21．会聚 12 凸透镜 缩小 照相机
22．同一高度 光屏 清晰程度 不能
