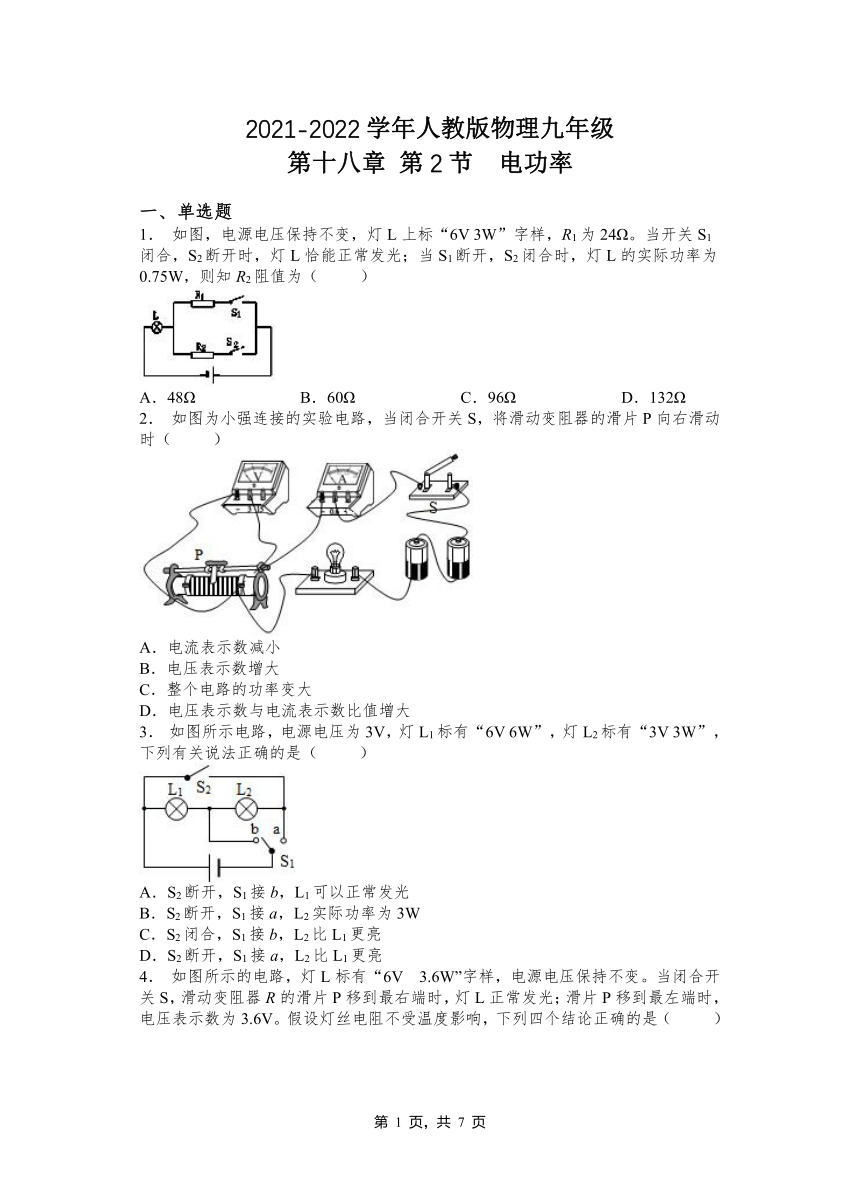

2021-2022学年人教版物理九年级
第十八章 第2节 电功率
一、单选题
1． 如图，电源电压保持不变，灯L上标“6V 3W”字样，R1为24Ω。当开关S1闭合，S2断开时，灯L恰能正常发光；当S1断开，S2闭合时，灯L的实际功率为0.75W，则知R2阻值为（ ）
A．48Ω B．60Ω C．96Ω D．132Ω
2． 如图为小强连接的实验电路，当闭合开关S，将滑动变阻器的滑片P向右滑动时（ ）
A．电流表示数减小
B．电压表示数增大
C．整个电路的功率变大
D．电压表示数与电流表示数比值增大
3． 如图所示电路，电源电压为3V，灯L1标有“6V 6W”，灯L2标有“3V 3W”，下列有关说法正确的是（ ）
A．S2断开，S1接b，L1可以正常发光
B．S2断开，S1接a，L2实际功率为3W
C．S2闭合，S1接b，L2比L1更亮
D．S2断开，S1接a，L2比L1更亮

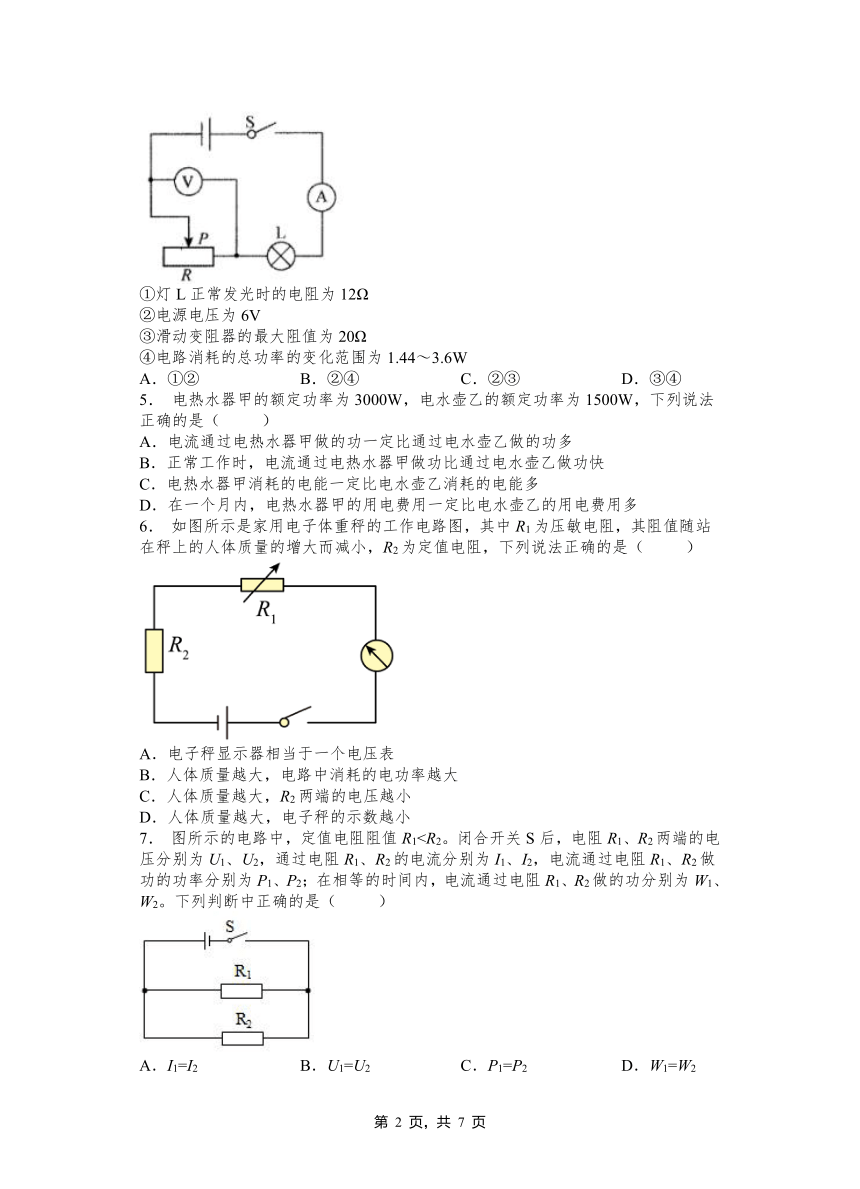

4． 如图所示的电路，灯L标有“6V 3.6W”字样，电源电压保持不变。当闭合开关S，滑动变阻器R的滑片P移到最右端时，灯L正常发光；滑片P移到最左端时，电压表示数为3.6V。假设灯丝电阻不受温度影响，下列四个结论正确的是（ ）
①灯L正常发光时的电阻为12Ω
②电源电压为6V
③滑动变阻器的最大阻值为20Ω
④电路消耗的总功率的变化范围为1.44～3.6W
A．①② B．②④ C．②③ D．③④
5． 电热水器甲的额定功率为3000W，电水壶乙的额定功率为1500W，下列说法正确的是（ ）
A．电流通过电热水器甲做的功一定比通过电水壶乙做的功多
B．正常工作时，电流通过电热水器甲做功比通过电水壶乙做功快
C．电热水器甲消耗的电能一定比电水壶乙消耗的电能多
D．在一个月内，电热水器甲的用电费用一定比电水壶乙的用电费用多
6． 如图所示是家用电子体重秤的工作电路图，其中R1为压敏电阻，其阻值随站在秤上的人体质量的增大而减小，R2为定值电阻，下列说法正确的是（ ）
A．电子秤显示器相当于一个电压表
B．人体质量越大，电路中消耗的电功率越大
C．人体质量越大，R2两端的电压越小
D．人体质量越大，电子秤的示数越小
7． 图所示的电路中，定值电阻阻值R1A．I1=I2 B．U1=U2 C．P1=P2 D．W1=W2

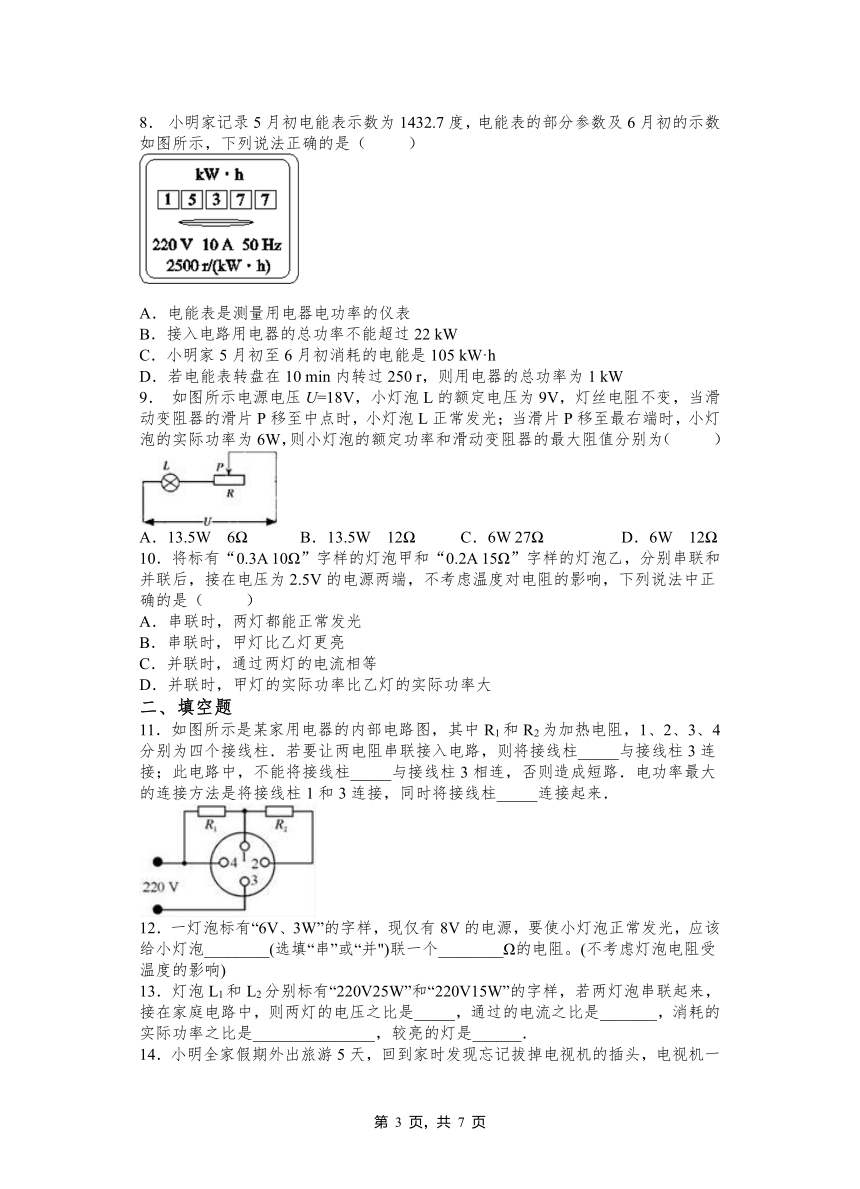

8． 小明家记录5月初电能表示数为1432.7度，电能表的部分参数及6月初的示数如图所示，下列说法正确的是（ ）
A．电能表是测量用电器电功率的仪表
B．接入电路用电器的总功率不能超过22 kW
C．小明家5月初至6月初消耗的电能是105 kW·h
D．若电能表转盘在10 min内转过250 r，则用电器的总功率为1 kW
9． 如图所示电源电压U=18V，小灯泡L的额定电压为9V，灯丝电阻不变，当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片P移至最右端时，小灯泡的实际功率为6W，则小灯泡的额定功率和滑动变阻器的最大阻值分别为（ ）
A．13.5W 6 B．13.5W 12 C．6W 27 D．6W 12
10．将标有“0.3A 10Ω”字样的灯泡甲和“0.2A 15Ω”字样的灯泡乙，分别串联和并联后，接在电压为2.5V的电源两端，不考虑温度对电阻的影响，下列说法中正确的是（ ）
A．串联时，两灯都能正常发光
B．串联时，甲灯比乙灯更亮
C．并联时，通过两灯的电流相等
D．并联时，甲灯的实际功率比乙灯的实际功率大
二、填空题
11．如图所示是某家用电器的内部电路图，其中R1和R2为加热电阻，1、2、3、4分别为四个接线柱．若要让两电阻串联接入电路，则将接线柱_____与接线柱3连接；此电路中，不能将接线柱_____与接线柱3相连，否则造成短路．电功率最大的连接方法是将接线柱1和3连接，同时将接线柱_____连接起来．
12．一灯泡标有“6V、3W”的字样，现仅有8V的电源，要使小灯泡正常发光，应该给小灯泡________(选填“串”或“并")联一个________Ω的电阻。(不考虑灯泡电阻受温度的影响)
13．灯泡L1和L2分别标有“220V25W”和“220V15W”的字样，若两灯泡串联起来，接在家庭电路中，则两灯的电压之比是_____，通过的电流之比是_______，消耗的实际功率之比是_______________，较亮的灯是______．
14．小明全家假期外出旅游5天，回到家时发现忘记拔掉电视机的插头，电视机一直处于待机状态，其它电器的插头都已经拔掉，此时电能表的信息如图所示。为了计算浪费了多少电能，小明进行了如下实验探究：让电视机处于待机状态，关闭家中其它电器并将插头拔掉，观察到电能表转动一圈所用的时间是4分钟。小明家的电视机处于待机状态时的电功率是___________W，小明家的电能表在外出旅游前的示数应该是___________。
15．如图甲所示，电源电压一定，已知定值电阻R0＝10Ω．闭合开关S，滑动变阻器滑片P从最左端滑至最右端的过程中，电流表示数I与滑动变阻器接入电路的阻值R之间的关系如图乙所示，则图乙坐标值I1＝_____A；当电流表示数I＝0.2A时，R0与R消耗的电功率之比为_____．
16．小明家电能表上个月底表盘数字是，这个月底表盘数字如图所示，可知他家本月用电______度，该家庭电路中允许接的最大电功率为______W。
17．在如图所示的电路中，电源电压保持不变，当开关S1闭合S2断开，甲、乙为电流表时，两表示数之比是I甲：I乙=2：5，则R1：R2=___；当开关S1、S2闭合，甲、乙两表为电压表时，两表示数之比U甲：U乙=___，R1、R2消耗的电功率之比为P1：P2=___。
18．如图所示是用来测量电能的仪表，这只电表此时的读数是_________kWh，当电路中只有一个电饭煲接入电路，正常工作12min，发现此电能表的转盘转过了500转。则这个电饭煲的额定功率是_________W。
19．如图为即热式电热水龙头，打开水龙头开关，几秒就可以流出热水。已知某品牌电热水龙头的额定功率是4000W，额定电压是220V，则该电热水龙头正常工作时的电阻是______；不计热量损失，该水龙头正常工作8.4s，可使0.4kg的水从21℃升高到______℃。
20．小明家的电能表上标着“2500revs/(kW h )”的字样，他用这个电能表来测量电水壶的电功率．他把家中的其他用电器都与电源断开，只让电水壶工作，10min内电表的转盘转了500转，消耗的电能为_____kW h，电水壶的电功率为_____W．
三、计算题
21．如图是小黄家一台快速电热水壶的铭牌，为了测量它烧水时的实际功率，小黄和父亲合作进行了如下实验：关掉家里所有用电器，将该电水壶装了0.3L，20℃的水，接入家庭电路中，闭合壶的开关，测得壶中的水从20℃上升到100℃所用的时间是3.5min。[1L＝10﹣3m3，水的密度是ρ＝1.0×103kg/m3，水的比热容是4.2×103J/（kg ℃）]，
请根据相关信息求：
（1）这壶水在加热过程中吸收多少热量？
（2）若电热水壶产生的热量全部被水吸收，则热水壶的加热功率是多少？
（3）第（2）问所得的功率比实际功率偏大还是偏小？为什么？
22．如图所示，是电饭锅内部电路简图，它有“高温烧煮”和“保温”两档，由温控开关自动控制。煮饭时，先按下温控开关按钮，当达到设定温度（饭已煮熟）时，按钮会自动弹起。电饭锅及电路简图如图所示，铭牌如表，请你解答以下问题：
（1） 当温控开关闭合后，电饭锅处于“高温烧煮”档还是“保温”档？
（2） 求R1的阻值。
额定电压 高温烧煮功率 保温时电路总功率 频率
220V 880W 44W 50Hz
2021-2022学年人教版物理九年级第十八章 第2节电功率（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B C C B B B B C B D
二、填空题
11．2 4 2和4
12．串 4
13．3:5 1:1 3:5 L2
14．5 08120
15．0.1 2:1
16．100 1100
17．2：3 5：3 2：3
18．231.0 1000
19．12.1 41
20．0.2 1200
三、计算题
21．（1）1.008×105J；（2）480W；（3）第（2）偏小，在加热的实际过程中是有热量损失的
22．（1）“高温烧煮”档；（2）55
