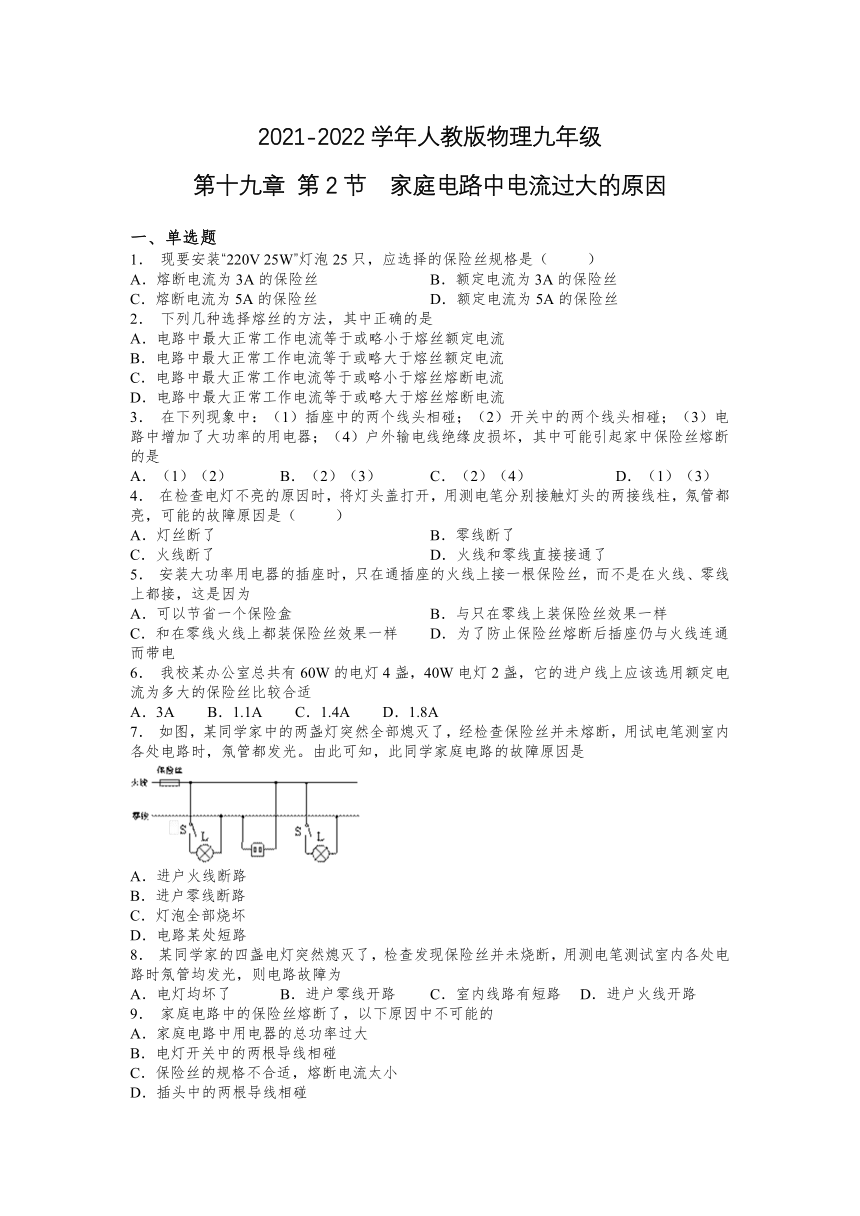

2021-2022学年人教版物理九年级
第十九章 第2节 家庭电路中电流过大的原因
一、单选题
1． 现要安装“220V 25W”灯泡25只，应选择的保险丝规格是（ ）
A．熔断电流为3A的保险丝 B．额定电流为3A的保险丝
C．熔断电流为5A的保险丝 D．额定电流为5A的保险丝
2． 下列几种选择熔丝的方法，其中正确的是
A．电路中最大正常工作电流等于或略小于熔丝额定电流
B．电路中最大正常工作电流等于或略大于熔丝额定电流
C．电路中最大正常工作电流等于或略小于熔丝熔断电流
D．电路中最大正常工作电流等于或略大于熔丝熔断电流
3． 在下列现象中：（1）插座中的两个线头相碰；（2）开关中的两个线头相碰；（3）电路中增加了大功率的用电器；（4）户外输电线绝缘皮损坏，其中可能引起家中保险丝熔断的是
A．（1）（2） B．（2）（3） C．（2）（4） D．（1）（3）
4． 在检查电灯不亮的原因时，将灯头盖打开，用测电笔分别接触灯头的两接线柱，氖管都亮，可能的故障原因是（ ）
A．灯丝断了 B．零线断了
C．火线断了 D．火线和零线直接接通了
5． 安装大功率用电器的插座时，只在通插座的火线上接一根保险丝，而不是在火线、零线上都接，这是因为
A．可以节省一个保险盒 B．与只在零线上装保险丝效果一样
C．和在零线火线上都装保险丝效果一样 D．为了防止保险丝熔断后插座仍与火线连通而带电
6． 我校某办公室总共有60W的电灯4盏，40W电灯2盏，它的进户线上应该选用额定电流为多大的保险丝比较合适
A．3A B．1.1A C．1.4A D．1.8A
7． 如图，某同学家中的两盏灯突然全部熄灭了，经检查保险丝并未熔断，用试电笔测室内各处电路时，氖管都发光。由此可知，此同学家庭电路的故障原因是
A．进户火线断路
B．进户零线断路
C．灯泡全部烧坏
D．电路某处短路
8． 某同学家的四盏电灯突然熄灭了，检查发现保险丝并未烧断，用测电笔测试室内各处电路时氖管均发光，则电路故障为
A．电灯均坏了 B．进户零线开路 C．室内线路有短路 D．进户火线开路
9． 家庭电路中的保险丝熔断了，以下原因中不可能的
A．家庭电路中用电器的总功率过大
B．电灯开关中的两根导线相碰
C．保险丝的规格不合适，熔断电流太小
D．插头中的两根导线相碰

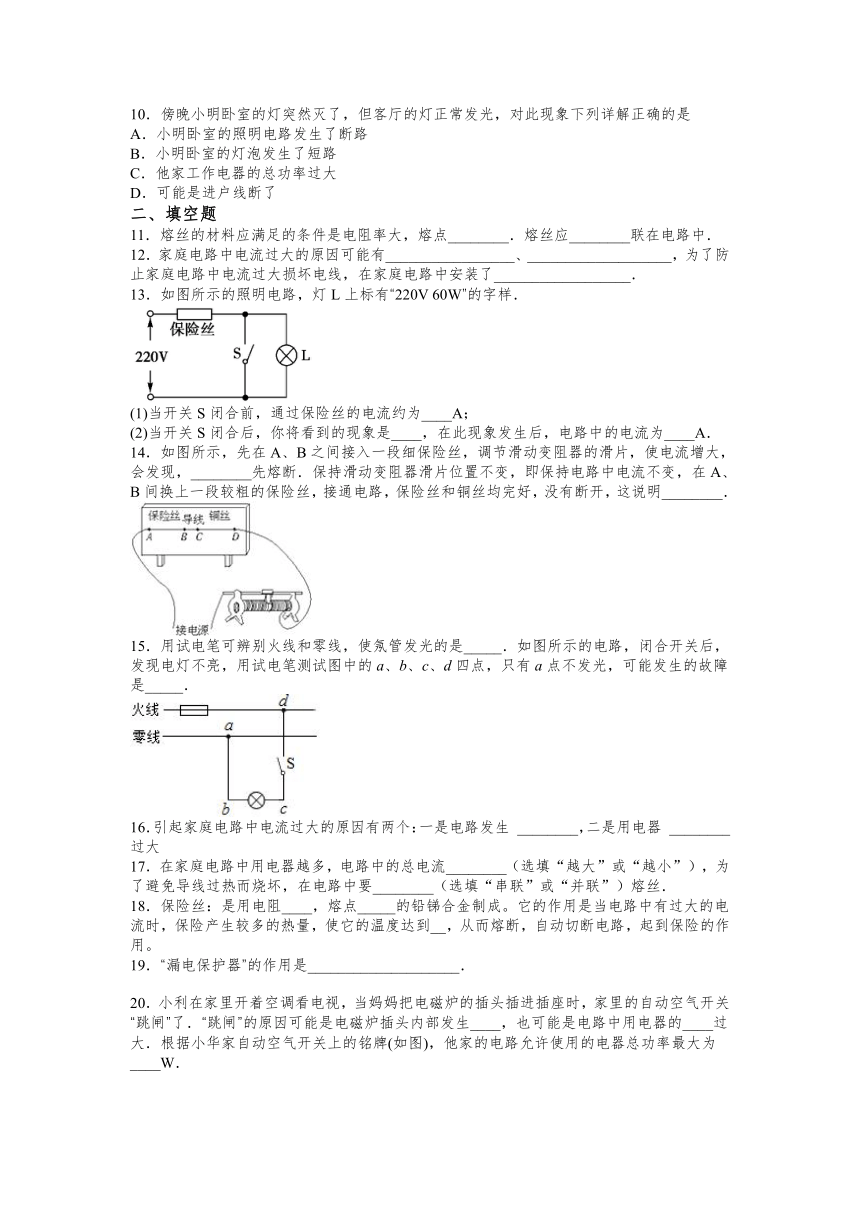

10．傍晚小明卧室的灯突然灭了，但客厅的灯正常发光，对此现象下列详解正确的是
A．小明卧室的照明电路发生了断路
B．小明卧室的灯泡发生了短路
C．他家工作电器的总功率过大
D．可能是进户线断了
二、填空题
11．熔丝的材料应满足的条件是电阻率大，熔点________．熔丝应________联在电路中．
12．家庭电路中电流过大的原因可能有_________________、___________________，为了防止家庭电路中电流过大损坏电线，在家庭电路中安装了__________________．
13．如图所示的照明电路，灯L上标有“220V 60W”的字样．
(1)当开关S闭合前，通过保险丝的电流约为____A；
(2)当开关S闭合后，你将看到的现象是____，在此现象发生后，电路中的电流为____A．
14．如图所示，先在A、B之间接入一段细保险丝，调节滑动变阻器的滑片，使电流增大，会发现，________先熔断．保持滑动变阻器滑片位置不变，即保持电路中电流不变，在A、B间换上一段较粗的保险丝，接通电路，保险丝和铜丝均完好，没有断开，这说明________．
15．用试电笔可辨别火线和零线，使氖管发光的是_____．如图所示的电路，闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是_____．
16．引起家庭电路中电流过大的原因有两个：一是电路发生 ________，二是用电器 ________过大
17．在家庭电路中用电器越多，电路中的总电流________（选填“越大”或“越小”），为了避免导线过热而烧坏，在电路中要________（选填“串联”或“并联”）熔丝．
18．保险丝：是用电阻____，熔点_____的铅锑合金制成。它的作用是当电路中有过大的电流时，保险产生较多的热量，使它的温度达到__，从而熔断，自动切断电路，起到保险的作用。
19．“漏电保护器”的作用是____________________．
20．小利在家里开着空调看电视，当妈妈把电磁炉的插头插进插座时，家里的自动空气开关“跳闸”了．“跳闸”的原因可能是电磁炉插头内部发生____，也可能是电路中用电器的____过大．根据小华家自动空气开关上的铭牌(如图)，他家的电路允许使用的电器总功率最大为____W．
2021-2022学年人教版物理九年级第十九章 第2节家庭电路中电流过大的原因（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B A D B D D B B B A
二、填空题
11．低串
12．用电器总功率过大 用电器短路 保险丝
13．0.273 灯泡不亮，保险丝熔断 0
14．保险丝不能用粗保险丝替代细的保险丝，应选择合适规格的保险丝接入电路
15．火线 ab之间断路
16．短路 电功率
17．越大串联
18．大 高 熔点
19．电流对人体造成伤害时，自动切断电路，对人起保护作用．
20．短路 总功率 4400
