第十六章 第1节电压2021-2022学年人教版物理九年级（有答案）

2021-2022学年人教版物理九年级

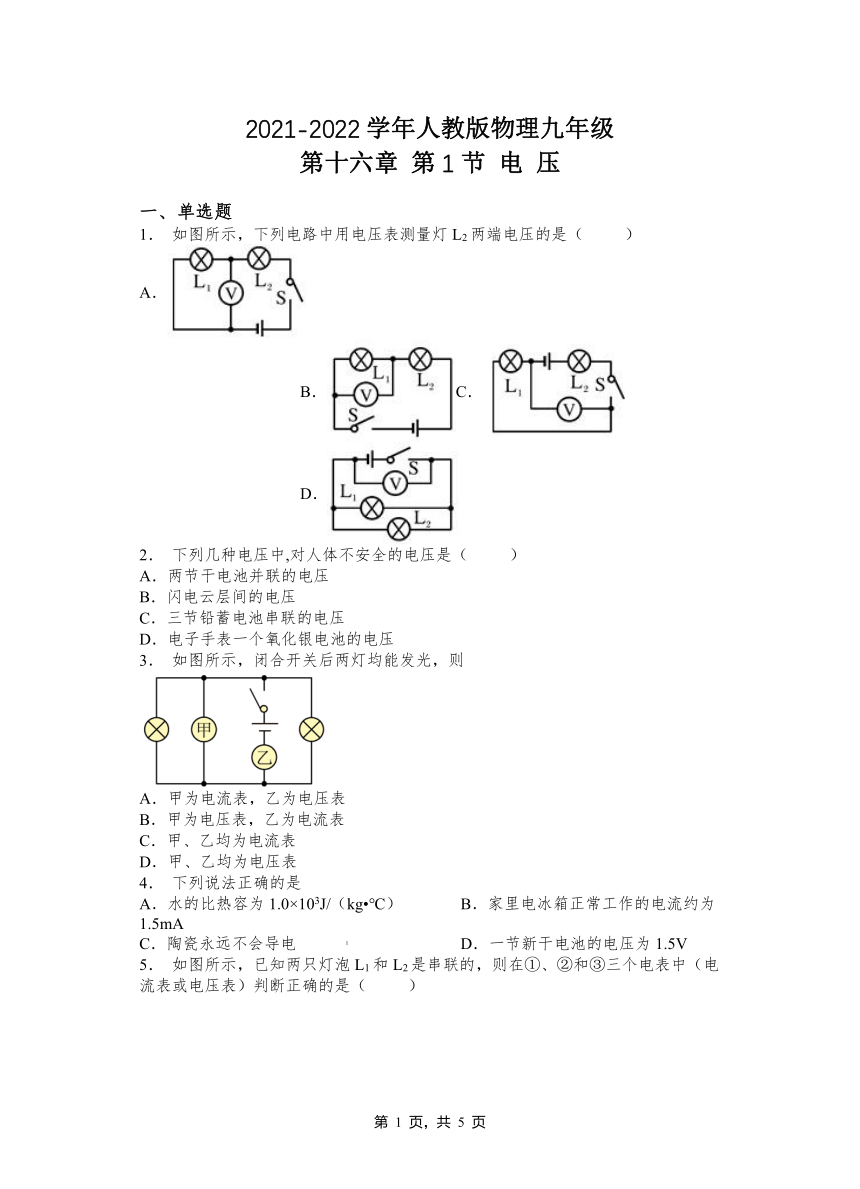

第十六章 第1节 电 压
一、单选题
1． 如图所示，下列电路中用电压表测量灯L2两端电压的是（ ）
A． B．C． D．
2． 下列几种电压中,对人体不安全的电压是（ ）
A．两节干电池并联的电压
B．闪电云层间的电压
C．三节铅蓄电池串联的电压
D．电子手表一个氧化银电池的电压
3． 如图所示，闭合开关后两灯均能发光，则
A．甲为电流表，乙为电压表
B．甲为电压表，乙为电流表
C．甲、乙均为电流表
D．甲、乙均为电压表
4． 下列说法正确的是
A．水的比热容为1.0×103J/（kg ℃） B．家里电冰箱正常工作的电流约为1.5mA
C．陶瓷永远不会导电 D．一节新干电池的电压为1.5V

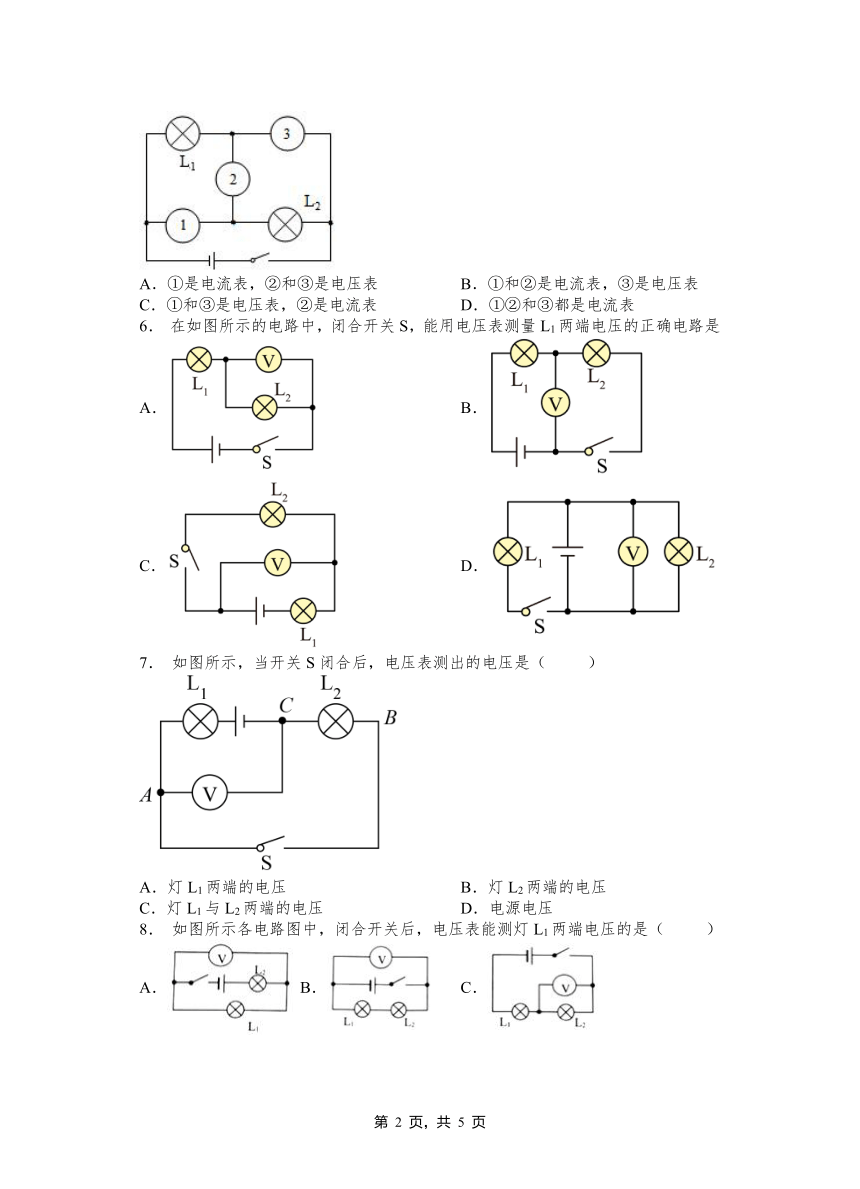

5． 如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是（ ）
A．①是电流表，②和③是电压表 B．①和②是电流表，③是电压表
C．①和③是电压表，②是电流表 D．①②和③都是电流表
6． 在如图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是
A． B．
C． D．
7． 如图所示，当开关S闭合后，电压表测出的电压是（ ）
A．灯L1两端的电压 B．灯L2两端的电压
C．灯L1与L2两端的电压 D．电源电压
8． 如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（ ）
A． B． C． D．
9． 关于电压，下列说法正确的是（ ）
A．因为水能发电，所以水压就是电压
B．只要电路两端有电压，电路中就一定有电流
C．只要电路两端有电流，电路中就一定有电压
D．家庭电路电压不高于36 V
10．在下图中，能用电压表直接测出灯L1两端电压的电路图是（ ）
A． B． C． D．
二、填空题
11．教室的日光灯之间是______的（选填“串联”或“并联”），日光灯正常工作的电压是___V。
12．电压是使电路中形成________的原因。一节新的干电池电压是________伏，我国家庭电路的电压是________伏，对人体安全的电压是________伏。
13．如图所示，当开关S闭合后，要使灯泡L1、L2并联，甲表是______、乙表是______。（选填“电流表”或“电压表”）
14．快乐学习，轻松考试，请你写出：一节新干电池的电压为_______V，我国家庭电路的电压为_______V．
15．对人体安全的电压________V，我国家庭中电视两端的电压是________V．
16．如图所示，电压表的示数是___________V。
17．灯L1与灯L2串联，先用电压表测灯L1两端的电压，如图所示再测灯L2两端的电压时，只将电压表接A的一端改接C，这种接_______（填“正确”或“不正确”）．原因是________．
18．某同学在用学生电压表测量电压时用的是0～3V得量程，但记录的读数却是6.5V，则你认为该同学失误的原因可能是________，如果是这个原因，那么实际的电压应当是________ V．
19．在做“练习使用电压表”实验时，小华把电压表接成了如图所示的电路，小灯泡的规格为“1.2 V”，电池的电压为1.5 V．闭合开关S后，小灯泡________(填“发光”或“不发光”)，电压表的示数为________V.
20．填写下列电压最接近的数值：
（1）一节新的干电池的电压为_________V；
（2）三节铅蓄电池串联的总电压为_________V；
（3）正常情况下人体的安全电压为_________V．
2021-2022学年人教版物理九年级第十六章 第1节电压（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D B B D C D B A C C
二、填空题
11．并联 220
12．电流 1.5 220 不高于36
13．电压表 电流表
14．1.5 220
15．不高于36 220
16．4
17．不正确 电压表的“+”“-”接线柱接反了
18．看错量程； 1.3。
19．不发光 1.5
20．1.5 6 不高于36
