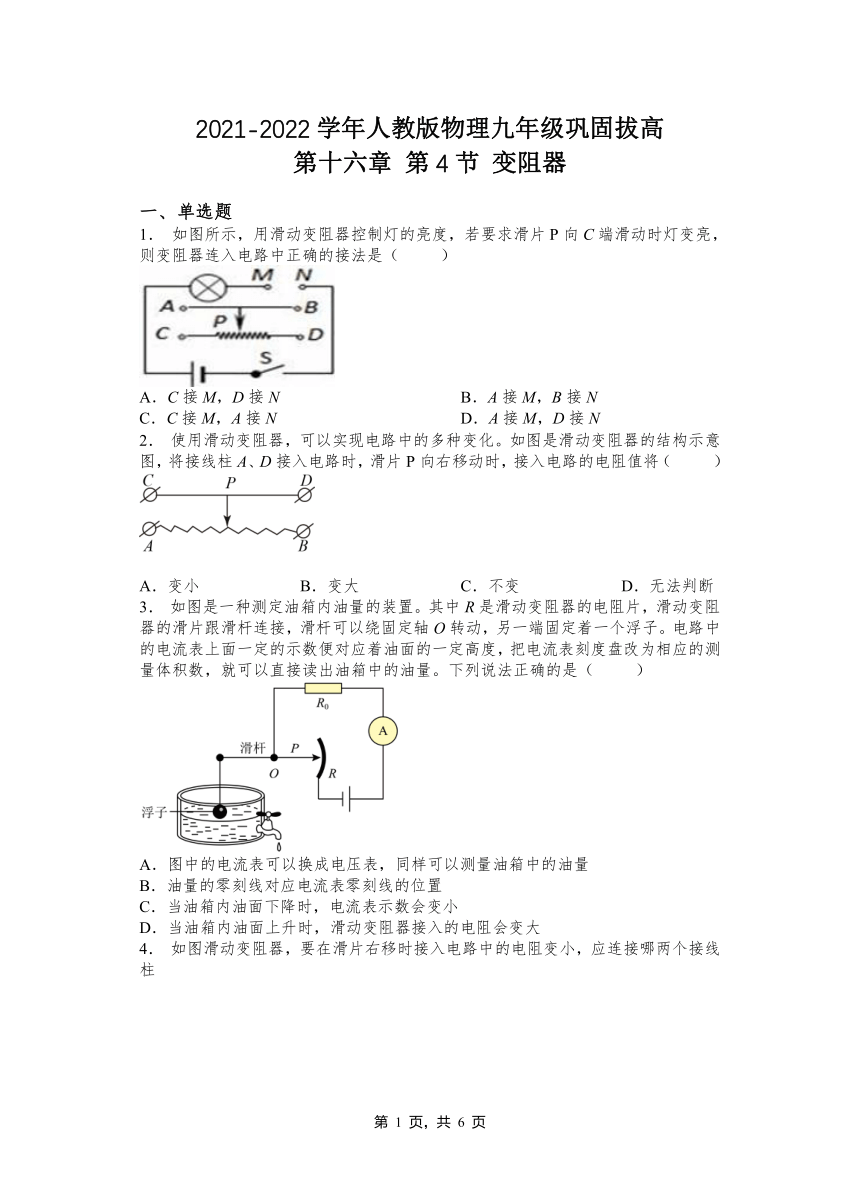

2021-2022学年人教版物理九年级巩固拔高
第十六章 第4节 变阻器
一、单选题
1． 如图所示，用滑动变阻器控制灯的亮度，若要求滑片P向C端滑动时灯变亮，则变阻器连入电路中正确的接法是（ ）
A．C接M，D接N B．A接M，B接N
C．C接M，A接N D．A接M，D接N
2． 使用滑动变阻器，可以实现电路中的多种变化。如图是滑动变阻器的结构示意图，将接线柱A、D接入电路时，滑片P向右移动时，接入电路的电阻值将（ ）
A．变小 B．变大 C．不变 D．无法判断
3． 如图是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。电路中的电流表上面一定的示数便对应着油面的一定高度，把电流表刻度盘改为相应的测量体积数，就可以直接读出油箱中的油量。下列说法正确的是（ ）
A．图中的电流表可以换成电压表，同样可以测量油箱中的油量
B．油量的零刻线对应电流表零刻线的位置
C．当油箱内油面下降时，电流表示数会变小
D．当油箱内油面上升时，滑动变阻器接入的电阻会变大

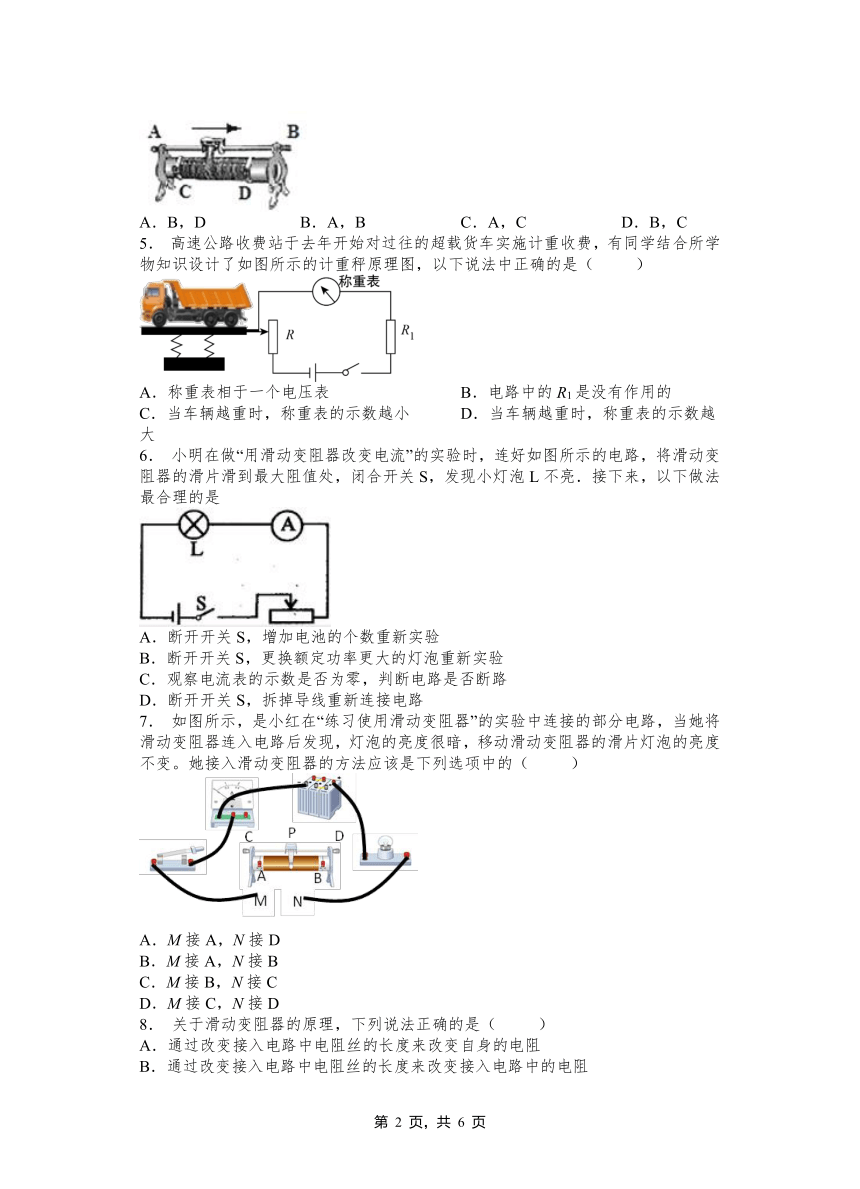

4． 如图滑动变阻器，要在滑片右移时接入电路中的电阻变小，应连接哪两个接线柱
A．B，D B．A，B C．A，C D．B，C
5． 高速公路收费站于去年开始对过往的超载货车实施计重收费，有同学结合所学物知识设计了如图所示的计重秤原理图，以下说法中正确的是（ ）
A．称重表相于一个电压表 B．电路中的R1是没有作用的
C．当车辆越重时，称重表的示数越小 D．当车辆越重时，称重表的示数越大
6． 小明在做“用滑动变阻器改变电流”的实验时，连好如图所示的电路，将滑动变阻器的滑片滑到最大阻值处，闭合开关S，发现小灯泡L不亮．接下来，以下做法最合理的是
A．断开开关S，增加电池的个数重新实验
B．断开开关S，更换额定功率更大的灯泡重新实验
C．观察电流表的示数是否为零，判断电路是否断路
D．断开开关S，拆掉导线重新连接电路
7． 如图所示，是小红在“练习使用滑动变阻器”的实验中连接的部分电路，当她将滑动变阻器连入电路后发现，灯泡的亮度很暗，移动滑动变阻器的滑片灯泡的亮度不变。她接入滑动变阻器的方法应该是下列选项中的（ ）
A．M接A，N接D
B．M接A，N接B
C．M接B，N接C
D．M接C，N接D
8． 关于滑动变阻器的原理，下列说法正确的是（ ）
A．通过改变接入电路中电阻丝的长度来改变自身的电阻
B．通过改变接入电路中电阻丝的长度来改变接入电路中的电阻
C．通过改变接入电路中电阻丝的横截面积来改变自身的电阻
D．通过改变接入电路中电阻丝的横截面积来改变接入电路中的电阻
9． 关于电流、电压和电阻，下列叙述中有几句话是正确的（ ）
①电流是自由电子定向移动形成的 ②导体中通过的电流越大，它的电阻越小
③有电流通过的小灯泡，其两端不一定有电压 ④滑动变阻器要与被控制电路串联
⑤相同材料、粗细不同的导体，粗导体的电阻比细导体的电阻小 ⑥导体的电阻越大，它对电流的阻碍作用越大
A．1 B．2 C．3 D．4
10．图所示的电阻箱的示数为（ ）
A．2017 B．2107 C．7102 D．7120
二、填空题
11．电位器实际是滑动变阻器，如图是电位器的结构示意图。把电位器与灯串联来调节灯的亮暗，如把电位器的A、B两端接在电路中，把旋钮顺时针转时，灯的亮暗变化是_______（选填“变亮”“不变”“变暗”），说明导体电阻大小与_______有关。
12．电视机、收音机、复读机上的“音量Volume“旋钮，能够控制声音的响度，它实质是一个________，如图是一种可以改变收音机音量大小的电路元件结构示意图，a、b、c是固定的铜片，d是一段弧形电阻，e是一端连接在b上、另一端可在d上滑动的铜片．为了使滑片e顺时针转动时音量增大（通过该元件的电流增大），应该将该元件的铜片b和铜片________接入电路．
13．物理实验中经常用到的滑动变阻器．将它连入电路，移动滑片可以改变连入电路中的电阻值，变阻器是通过改变电阻丝的________ 来改变电阻的大小．
14．下图为小阳同学自制的一种测定油箱内油量多少及油量变化情况的装置，其中电源电压保持不变，R是滑动变阻器，它的金属滑片是金属杠杆的一端，小阳同学在装置中使用了一只电压表（图中没有画出），通过观察电压表示数，可以了解油量情况．你认为电压表应该接在图中的 ________ 两点之间，按照你的接法请回答： 当油箱中油量减少时，电压表的示数将 ____________（填“增大”或“减小”）
15．滑动变阻器连入电路后，要求滑片P向左移动时电路中的电流变小，则可以把接线柱 ________ 和 ________ 连入电路，也可以把接线柱 ________ 和 _________ 连入电路．
16．小明用如图所示的电路进行电压的测量，电源是两节新的干电池，滑动变阻器的滑片位于________（选填“左”或“右”）端时，电压表测量的是电源电压．开关闭合后，小明发现电压表的示数始终小于3V，你认为小明的测量是________（选填“正确”或“不正确”）的．请写出你的判断依据：________．
17．如图所示，滑片P往a端移动，安培表的示数_______，灯泡L的亮度_______，滑动变阻器连入电路的电阻_______．
18．电阻是导体对电流的________作用，在如图中A、B为两根横截面积相同的铜线，则A铜线的电阻比B铜线的电阻________（选填“大”、“小”）；如图是电位器结构，a、b、c 是它的三个接线柱，若将b，c接入电路，逆时针转动旋钮时，按入电路的电阻值________（选填“变大”、“不变”或“变小”）
19．如图甲所示是收音机上用以调节音量的一种电位器，乙图为其说明书中的内部结构示意图．使用时，接线柱O必须接入电路．由此可知，电位器调节收音机音量的原理_____．
20．滑动变阻器是靠改变接入电路中电阻丝的_____来改变电阻，从而改变电路中_____，一个滑动变阻器上标有“30Ω，2A”的字样，其中“30Ω”表示______________，“2A”表示___________．
2021-2022学年人教版物理九年级第十六章 第4节变阻器（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C B C A D C B B B A
二、填空题
11．变暗 长度
12．滑动变阻器c
13．长度
14．c d
15．B C B D
16．右 正确 电流表分压
17．变大 变亮 变小
18．阻碍 大 变大
19．通过改变接入电路中电阻片的长度来改变电路中的电流
20．长度； 电流； 滑动变阻器的最大阻值是30Ω； 滑动变阻器允许通过的最大电流是2A。
