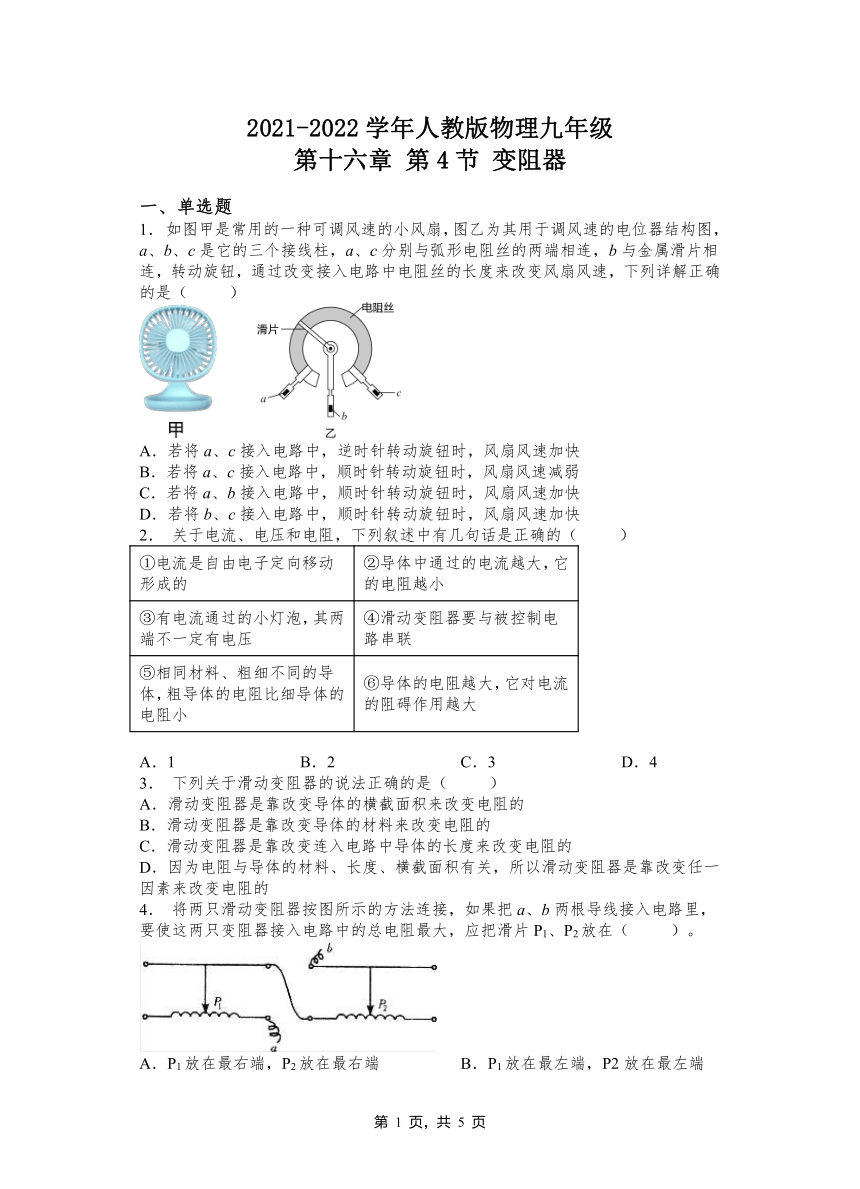

2021-2022学年人教版物理九年级
第十六章 第4节 变阻器
一、单选题
1． 如图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变风扇风速，下列详解正确的是（ ）
　　
A．若将a、c接入电路中，逆时针转动旋钮时，风扇风速加快
B．若将a、c接入电路中，顺时针转动旋钮时，风扇风速减弱
C．若将a、b接入电路中，顺时针转动旋钮时，风扇风速加快
D．若将b、c接入电路中，顺时针转动旋钮时，风扇风速加快
2． 关于电流、电压和电阻，下列叙述中有几句话是正确的（ ）
①电流是自由电子定向移动形成的 ②导体中通过的电流越大，它的电阻越小
③有电流通过的小灯泡，其两端不一定有电压 ④滑动变阻器要与被控制电路串联
⑤相同材料、粗细不同的导体，粗导体的电阻比细导体的电阻小 ⑥导体的电阻越大，它对电流的阻碍作用越大
A．1 B．2 C．3 D．4
3． 下列关于滑动变阻器的说法正确的是（ ）
A．滑动变阻器是靠改变导体的横截面积来改变电阻的
B．滑动变阻器是靠改变导体的材料来改变电阻的
C．滑动变阻器是靠改变连入电路中导体的长度来改变电阻的
D．因为电阻与导体的材料、长度、横截面积有关，所以滑动变阻器是靠改变任一因素来改变电阻的
4． 将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（ ）。
A．P1放在最右端，P2放在最右端 B．P1放在最左端，P2放在最左端
C．P1放在最右端，P2放在最左端 D．P1放在最左端，P2放在最右端

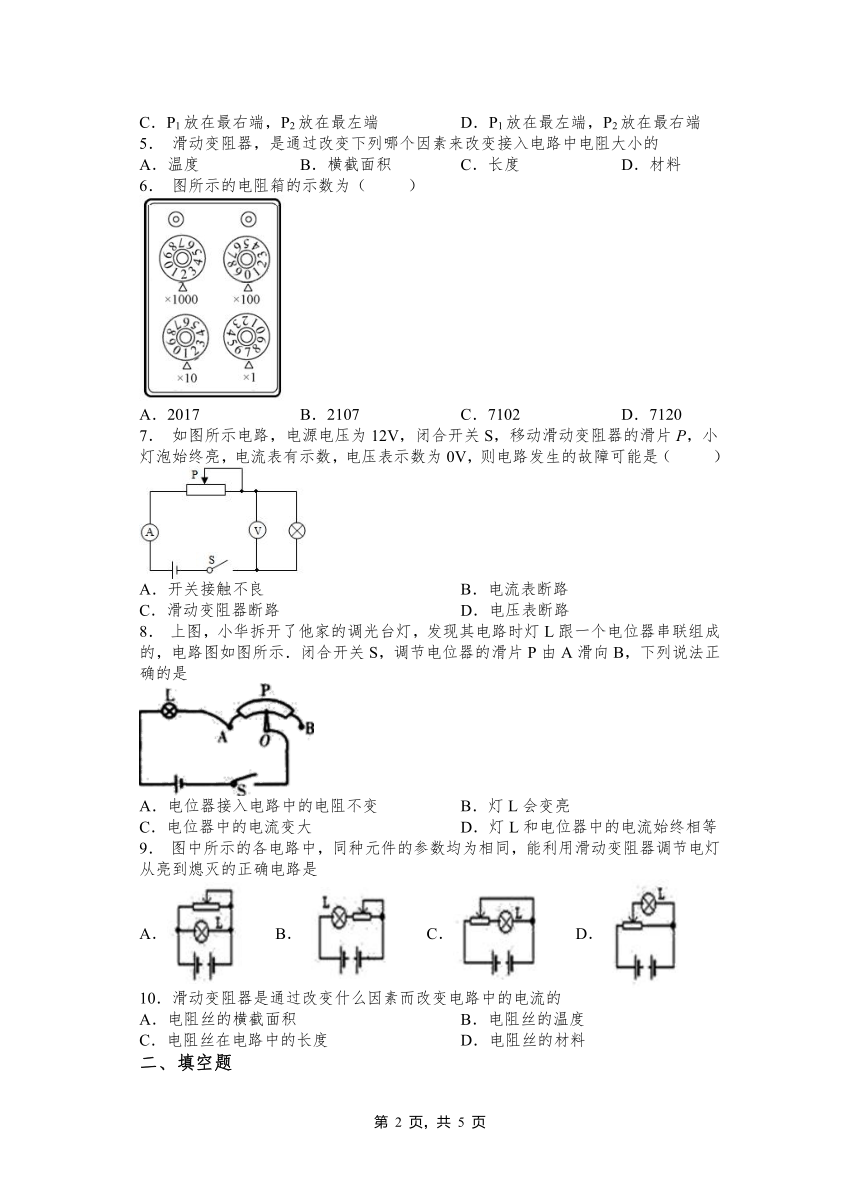

5． 滑动变阻器，是通过改变下列哪个因素来改变接入电路中电阻大小的
A．温度 B．横截面积 C．长度 D．材料
6． 图所示的电阻箱的示数为（ ）
A．2017 B．2107 C．7102 D．7120
7． 如图所示电路，电源电压为12V，闭合开关S，移动滑动变阻器的滑片P，小灯泡始终亮，电流表有示数，电压表示数为0V，则电路发生的故障可能是（ ）
A．开关接触不良 B．电流表断路
C．滑动变阻器断路 D．电压表断路
8． 上图，小华拆开了他家的调光台灯，发现其电路时灯L跟一个电位器串联组成的，电路图如图所示．闭合开关S，调节电位器的滑片P由A滑向B，下列说法正确的是
A．电位器接入电路中的电阻不变 B．灯L会变亮
C．电位器中的电流变大 D．灯L和电位器中的电流始终相等
9． 图中所示的各电路中，同种元件的参数均为相同，能利用滑动变阻器调节电灯从亮到熄灭的正确电路是
A． B． C． D．
10．滑动变阻器是通过改变什么因素而改变电路中的电流的
A．电阻丝的横截面积 B．电阻丝的温度
C．电阻丝在电路中的长度 D．电阻丝的材料
二、填空题
11．物理实验中经常用到的滑动变阻器．将它连入电路，移动滑片可以改变连入电路中的电阻值，变阻器是通过改变电阻丝的________ 来改变电阻的大小．
12．如图所示是有四个接线柱的滑动变阻器，当AD端接入电路时，滑片P向右移动时，接入电路中的阻值将 （选填“增大”、“减小”或“不变”）；当AB端接入电路时，滑片P向左移动，接入电路中的阻值将 ．
13．装有两节新干电池的手电筒，它的电压是________V，家庭照明电路电压是________V；滑动变阻器是通过改变________来改变电路中电阻的．
14．小明用如图所示的电路进行电压的测量，电源是两节新的干电池，滑动变阻器的滑片位于________（选填“左”或“右”）端时，电压表测量的是电源电压．开关闭合后，小明发现电压表的示数始终小于3V，你认为小明的测量是________（选填“正确”或“不正确”）的．请写出你的判断依据：________．
15．下图，在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时，只把A和C接入电路时，_____（填“能”或“不能”）改变通过电位器的电流；若将该电位器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯变亮，则应连接接线柱______（选填“A和B”、“B和C”或“A和C”），并将其与灯泡_______联后接入电路中．
16．变阻器铭牌“20Ω1A”字样，表示这个变阻器电阻变化范围是_______，允许通过的最大电流是__________A。滑片P移至中点时，接入电路的阻值是________Ω。将这个变阻器接入电路，如下图所示，滑片P向左移动时，电路中的电流将变_________。
17．一个滑动变阻器上标有“50Ω，1.5A”字样，分别表示它的_____是50Ω和______是1.5A．
18．小王同学用两节干电池和一个灯泡连接了如图所示的电路，用来探究铅笔芯AB的导电性．闭合开关后发现灯泡能发光，这说明铅笔芯是______，发出微弱的光说明有_______通过灯泡，当P向右移动时灯泡亮度增大，说明铅笔芯接入电路的电阻___________（选填增大或减小），这个实验说明导体的电阻跟导体的__________有关．
19．如图所示是实验室常用的滑动变阻器，它是通过改变电路中的电阻线的_______来改变电阻的器件；当滑片向右滑时，接入电路中的阻值变大，则应该链接_______两个接线柱．
20．滑动变阻器连入电路后，要求滑片P向左移动时电路中的电流变小，则可以把接线柱 ________ 和 ________ 连入电路，也可以把接线柱 ________ 和 _________ 连入电路．
2021-2022学年人教版物理九年级第十六章 第4节变阻器（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D B C D C A D D D C
二、填空题
11．长度
12．
13．3V 220V 连入电路中电阻丝的长短
14．右 正确 电流表分压
15．不能； B和C； 串。
16．0—20Ω 1A 10 大
17．滑动变阻器的最大阻值 滑动变阻器允许通过的最大电流
18．导体 电流 减小 长度
19．长度 AD或AC
20．B C B D
