第十七章 第1节电流与电压和电阻的关系2021-2022学年人教版物理九年级（有答案）

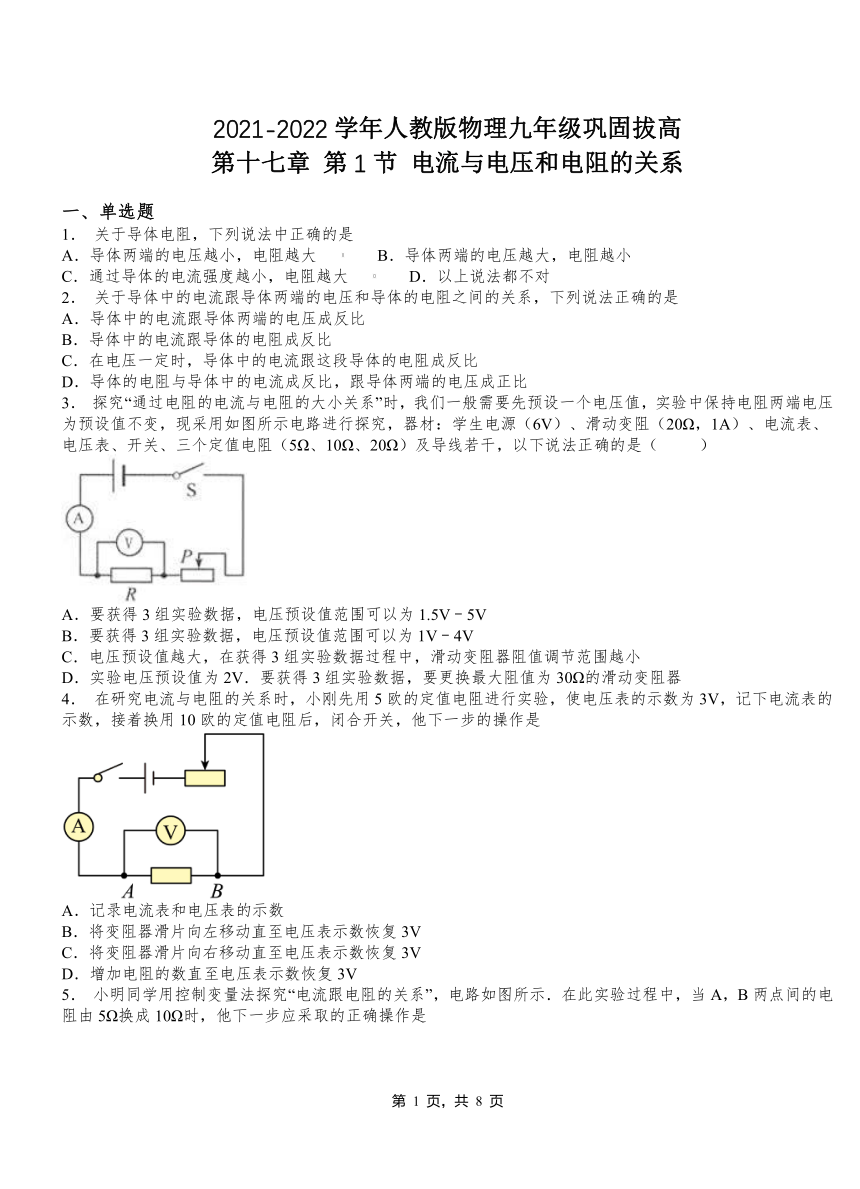

2021-2022学年人教版物理九年级巩固拔高
第十七章 第1节 电流与电压和电阻的关系
一、单选题
1． 关于导体电阻，下列说法中正确的是
A．导体两端的电压越小，电阻越大 B．导体两端的电压越大，电阻越小
C．通过导体的电流强度越小，电阻越大 D．以上说法都不对
2． 关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，下列说法正确的是
A．导体中的电流跟导体两端的电压成反比
B．导体中的电流跟导体的电阻成反比
C．在电压一定时，导体中的电流跟这段导体的电阻成反比
D．导体的电阻与导体中的电流成反比，跟导体两端的电压成正比
3． 探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究，器材：学生电源（6V）、滑动变阻（20Ω，1A）、电流表、电压表、开关、三个定值电阻（5Ω、10Ω、20Ω）及导线若干，以下说法正确的是（ ）
A．要获得3组实验数据，电压预设值范围可以为1.5V﹣5V
B．要获得3组实验数据，电压预设值范围可以为1V﹣4V
C．电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越小
D．实验电压预设值为2V．要获得3组实验数据，要更换最大阻值为30Ω的滑动变阻器
4． 在研究电流与电阻的关系时，小刚先用5欧的定值电阻进行实验，使电压表的示数为3V，记下电流表的示数，接着换用10欧的定值电阻后，闭合开关，他下一步的操作是
A．记录电流表和电压表的示数
B．将变阻器滑片向左移动直至电压表示数恢复3V
C．将变阻器滑片向右移动直至电压表示数恢复3V
D．增加电阻的数直至电压表示数恢复3V

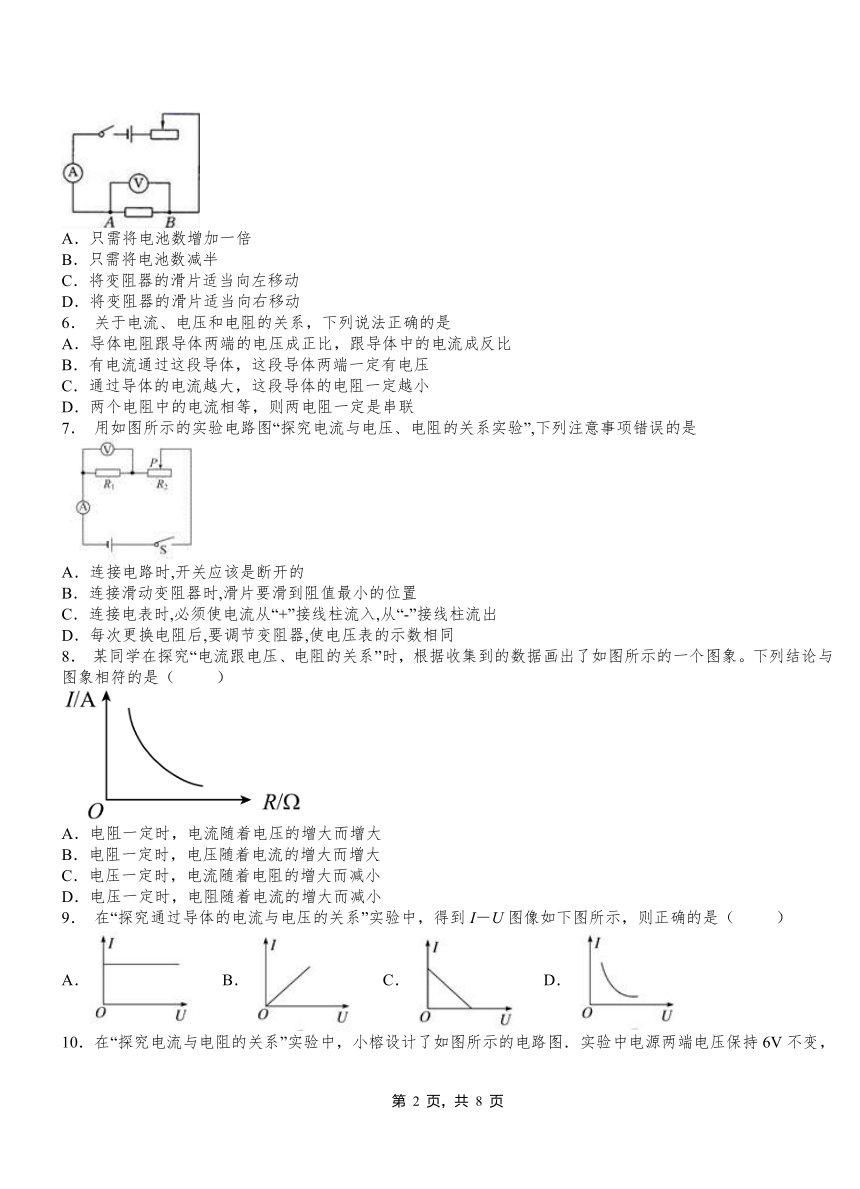

5． 小明同学用控制变量法探究“电流跟电阻的关系”，电路如图所示．在此实验过程中，当A，B两点间的电阻由5Ω换成10Ω时，他下一步应采取的正确操作是
A．只需将电池数增加一倍
B．只需将电池数减半
C．将变阻器的滑片适当向左移动
D．将变阻器的滑片适当向右移动
6． 关于电流、电压和电阻的关系，下列说法正确的是
A．导体电阻跟导体两端的电压成正比，跟导体中的电流成反比
B．有电流通过这段导体，这段导体两端一定有电压
C．通过导体的电流越大，这段导体的电阻一定越小
D．两个电阻中的电流相等，则两电阻一定是串联
7． 用如图所示的实验电路图“探究电流与电压、电阻的关系实验”,下列注意事项错误的是
A．连接电路时,开关应该是断开的
B．连接滑动变阻器时,滑片要滑到阻值最小的位置
C．连接电表时,必须使电流从“+”接线柱流入,从“-”接线柱流出
D．每次更换电阻后,要调节变阻器,使电压表的示数相同
8． 某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象。下列结论与图象相符的是（ ）
A．电阻一定时，电流随着电压的增大而增大
B．电阻一定时，电压随着电流的增大而增大
C．电压一定时，电流随着电阻的增大而减小
D．电压一定时，电阻随着电流的增大而减小
9． 在“探究通过导体的电流与电压的关系”实验中，得到I－U图像如下图所示，则正确的是（ ）
A． B． C． D．

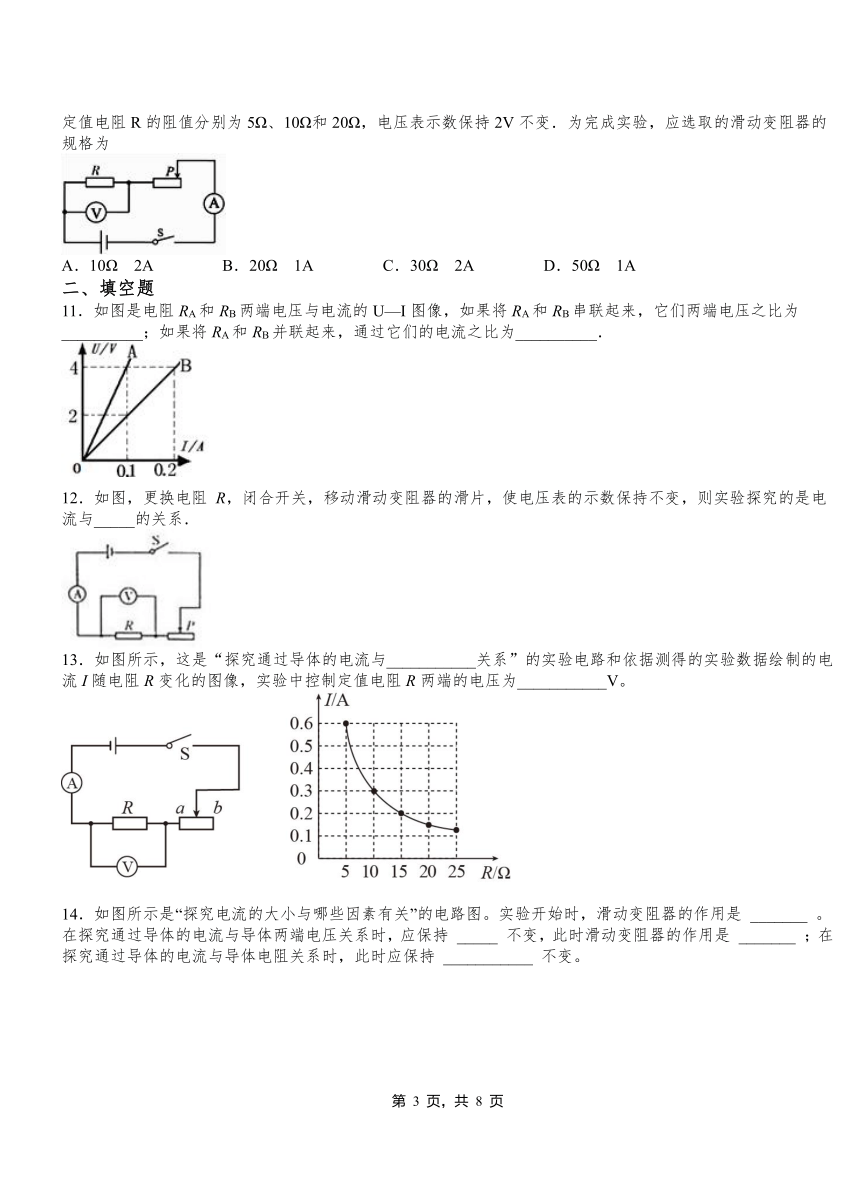

10．在“探究电流与电阻的关系”实验中，小榕设计了如图所示的电路图．实验中电源两端电压保持6V不变，定值电阻R的阻值分别为5Ω、10Ω和20Ω，电压表示数保持2V不变．为完成实验，应选取的滑动变阻器的规格为
A．10Ω 2A B．20Ω 1A C．30Ω 2A D．50Ω 1A
二、填空题
11．如图是电阻RA和RB两端电压与电流的U—I图像，如果将RA和RB串联起来，它们两端电压之比为__________；如果将RA和RB并联起来，通过它们的电流之比为__________．
12．如图，更换电阻 R，闭合开关，移动滑动变阻器的滑片，使电压表的示数保持不变，则实验探究的是电流与_____的关系．
13．如图所示，这是“探究通过导体的电流与___________关系”的实验电路和依据测得的实验数据绘制的电流I随电阻R变化的图像，实验中控制定值电阻R两端的电压为___________V。
14．如图所示是“探究电流的大小与哪些因素有关”的电路图。实验开始时，滑动变阻器的作用是 _______ 。在探究通过导体的电流与导体两端电压关系时，应保持 _____ 不变，此时滑动变阻器的作用是 _______ ；在探究通过导体的电流与导体电阻关系时，此时应保持 ___________ 不变。

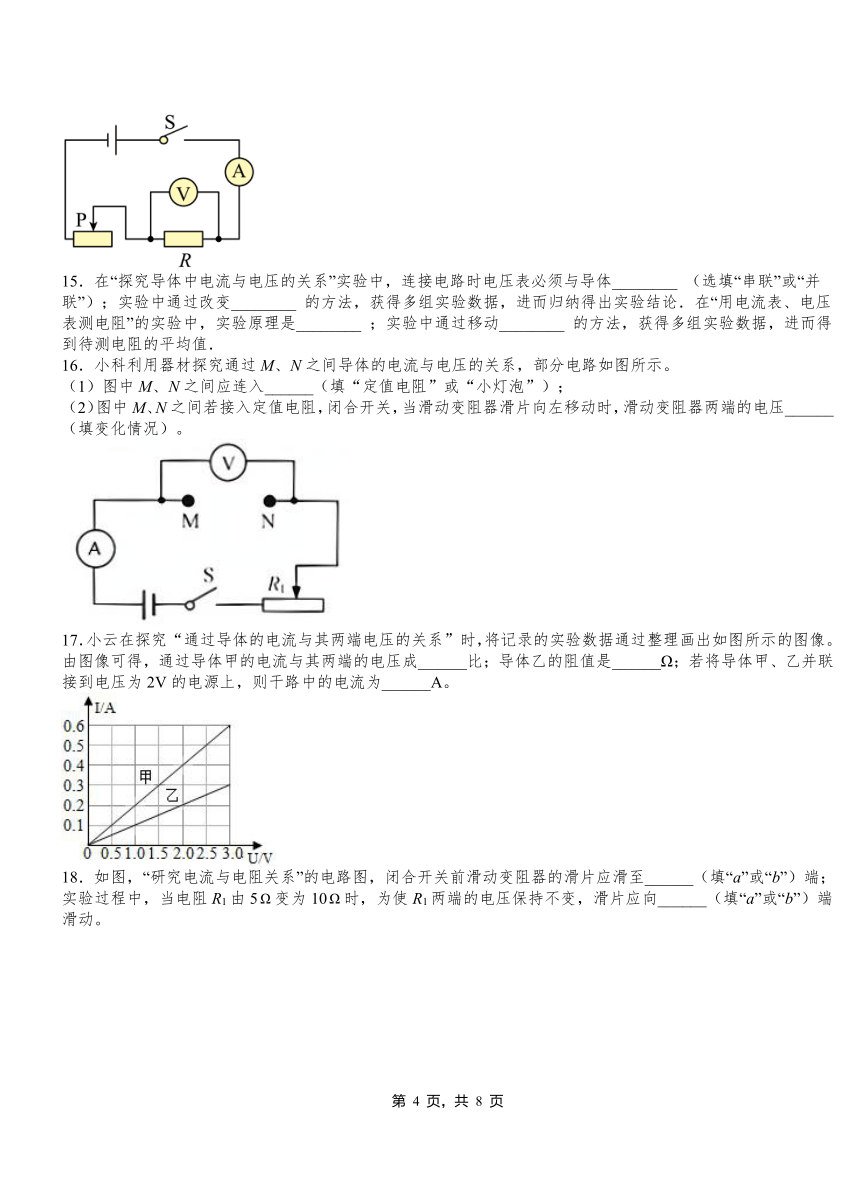

15．在“探究导体中电流与电压的关系”实验中，连接电路时电压表必须与导体________ （选填“串联”或“并联”）；实验中通过改变________ 的方法，获得多组实验数据，进而归纳得出实验结论．在“用电流表、电压表测电阻”的实验中，实验原理是________ ；实验中通过移动________ 的方法，获得多组实验数据，进而得到待测电阻的平均值．
16．小科利用器材探究通过M、N之间导体的电流与电压的关系，部分电路如图所示。
（1）图中M、N之间应连入______（填“定值电阻”或“小灯泡”）；
（2）图中M、N之间若接入定值电阻，闭合开关，当滑动变阻器滑片向左移动时，滑动变阻器两端的电压______（填变化情况）。
17．小云在探究“通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理画出如图所示的图像。由图像可得，通过导体甲的电流与其两端的电压成______比；导体乙的阻值是______Ω；若将导体甲、乙并联接到电压为2V的电源上，则干路中的电流为______A。
18．如图，“研究电流与电阻关系”的电路图，闭合开关前滑动变阻器的滑片应滑至______（填“a”或“b”）端；实验过程中，当电阻R1由5变为10时，为使R1两端的电压保持不变，滑片应向______（填“a”或“b”）端滑动。
19．小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I-图象，如图乙所示。分析图象可知,当导体的电阻为___Ω时，通过它的电流为0.2 A；当电流分别为0.25 A和0.5 A时,接入电路的导体的电阻之比为____；实验过程中,小明控制导体两端的电压为____V。
20．如图所示的电路图是用来研究通过导体的电流跟导体电阻关系的，其中R1与R2为阻值不同的定值电阻，第一次实验用的定值电阻为R1，闭合开关后，记下电流表的示数是；第二次实验将定值电阻换为 R2（R2=2 R1），闭合开关后，记下电流表的示数是I2。结果发现，但 ，他认为电流跟电阻不成反比，他的结论 ________ （选填“正确”或“错误”），原因是 ________ 。
三、实验题
21．“探究电流与电阻的关系”实验中，老师提供了2节新干电池、电流表、电压表、开关、滑动变阻器、阻值为10Ω、20Ω和40Ω的定值电阻各一个以及导线若干：
（1）请根据图甲，用笔画线将实物图（图乙）连接完整（要求导线不交叉，当滑片向右移动时，滑动变阻器的阻值变大）_________；
（2）将滑动变阻器阻值调到最大处，闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因可能是______________________________________________．
（3）排除故障后，更换不同定值电阻进行实验，测得数据填入下面表格．第一次电流表的示数如图丙所示，读数为__________A．实验过程中应保持电压表示数为__________V不变．
（4）由表中数据可能：导体两端的电压一定时，通过导体的电流与导体的电阻成_______（选填“正比”或“反比”）．
（5）根据表格中的数据判断所选用的滑动变阻器可能是_______（选填“A”或“B”）．
A．“50Ω 0.5A” B．“10Ω 1A”
22．探究导体中的电流与导体两端电压的关系．
（1）如图甲所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路的阻值最大________．
（2）闭合开关，向左移动滑动变阻器滑片P，电流表示数将__________（选填“变大”、“不变”或“变小”），电压表示数应__________（选填“变大”“不变”或“变小”）
（3）调节滑动变阻器，把测得的数据填入下表，其中电流表示数为0.5 A时电压表示数如图乙所示，其值为__________V．
（4）根据表中数据，在丙图中描出电流与电压的关系图线___________．
（5）分析上表中的数据，你能得出探究结论是：__________________________．
2021-2022学年人教版物理九年级第十七章 第1节电流与电压和电阻的关系（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D C C C D B B C B D
二、填空题
11．2:1 1:2
12．电阻
13．电阻 3
14．保护电路 电阻 改变电阻两端电压 电压
15．并联 电源电压 R＝U/I 滑动变阻器的滑片
16．定值电阻 减小
17．正 10 0.6
18．b b
19．10 2∶1 2
20．错误 没有保持定值电阻两端的电压不变
三、实验题
21． 定值电阻断路 0.2 2 反比 A
22． 变大 变大 2.5 电阻一定时，通过导体的电流与导体两端的电压成正比
