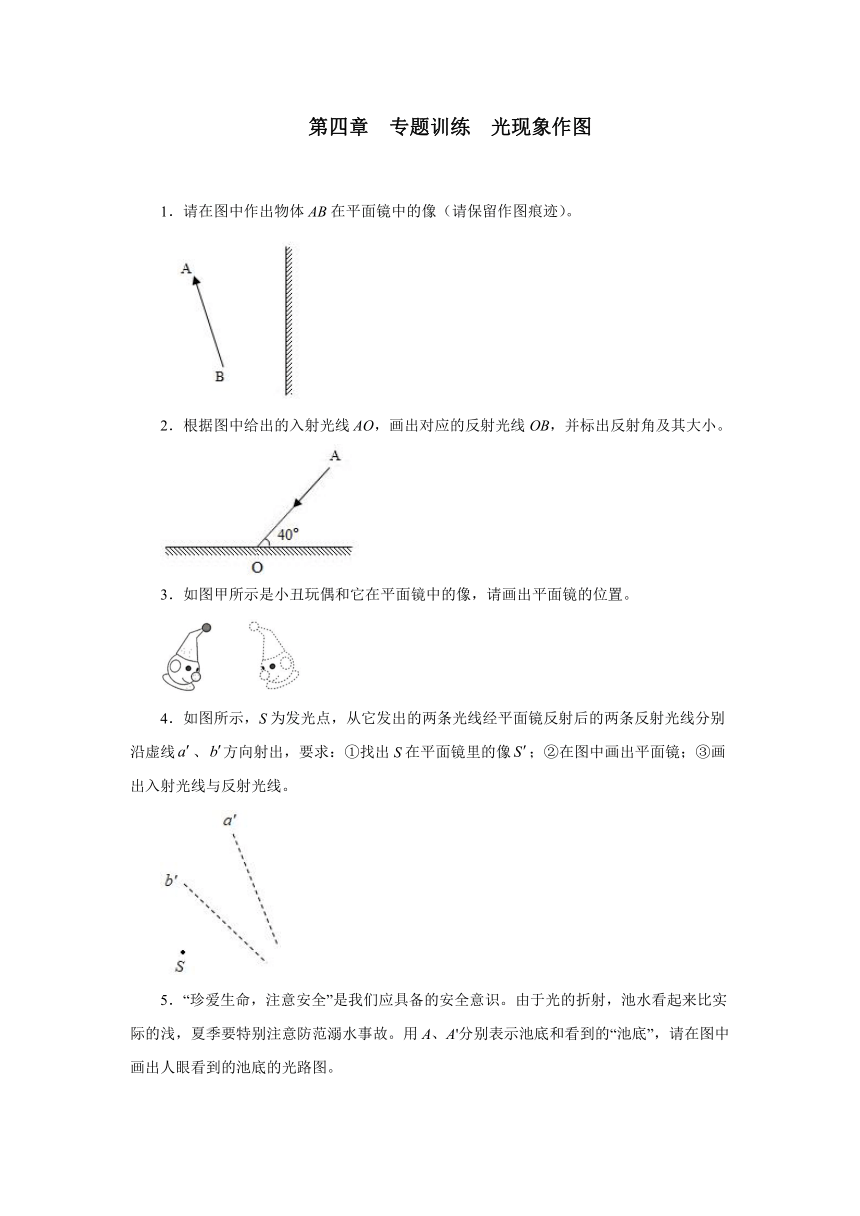

第四章 专题训练 光现象作图
1．请在图中作出物体AB在平面镜中的像（请保留作图痕迹）。
2．根据图中给出的入射光线AO，画出对应的反射光线OB，并标出反射角及其大小。
3．如图甲所示是小丑玩偶和它在平面镜中的像，请画出平面镜的位置。
4．如图所示，S为发光点，从它发出的两条光线经平面镜反射后的两条反射光线分别沿虚线、方向射出，要求：①找出S在平面镜里的像；②在图中画出平面镜；③画出入射光线与反射光线。
5．“珍爱生命，注意安全”是我们应具备的安全意识。由于光的折射，池水看起来比实际的浅，夏季要特别注意防范溺水事故。用A、A'分别表示池底和看到的“池底”，请在图中画出人眼看到的池底的光路图。

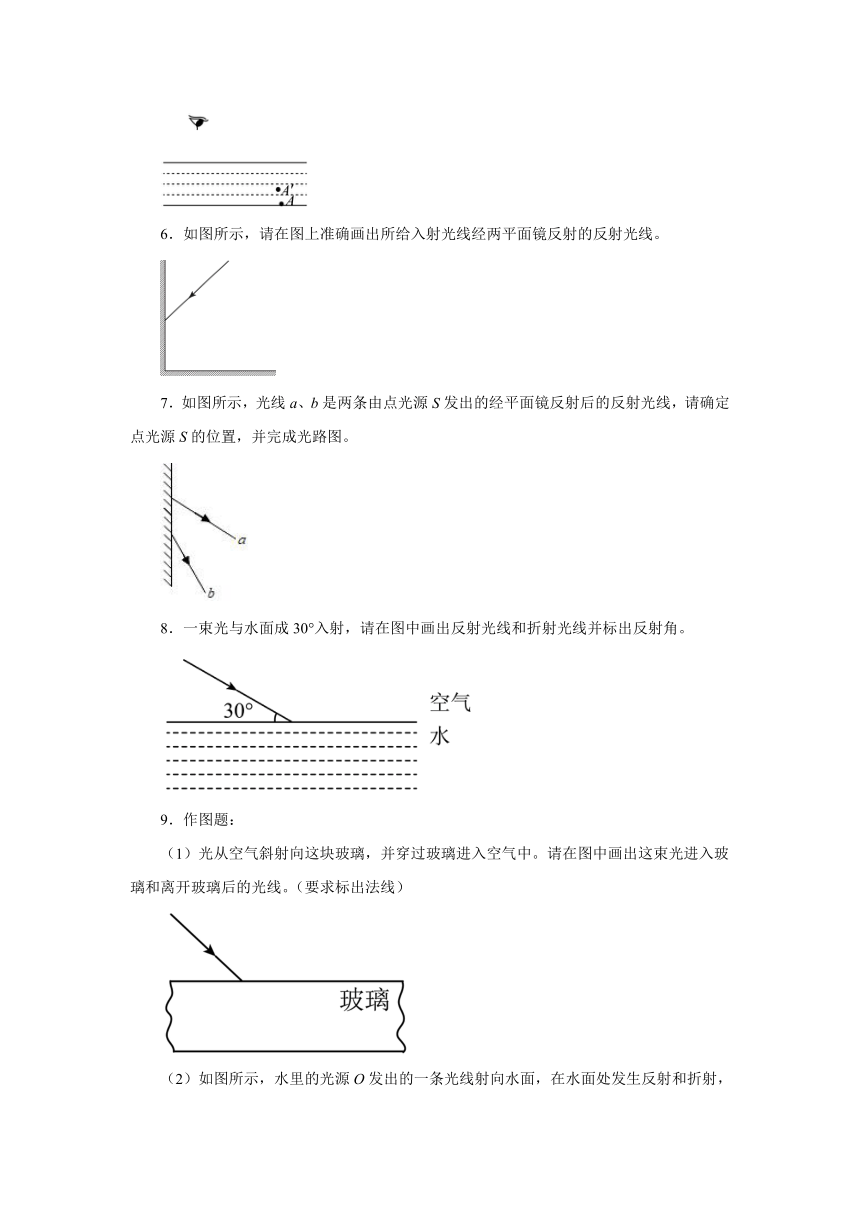

6．如图所示，请在图上准确画出所给入射光线经两平面镜反射的反射光线。
7．如图所示，光线a、b是两条由点光源S发出的经平面镜反射后的反射光线，请确定点光源S的位置，并完成光路图。
8．一束光与水面成30°入射，请在图中画出反射光线和折射光线并标出反射角。
9．作图题：
（1）光从空气斜射向这块玻璃，并穿过玻璃进入空气中。请在图中画出这束光进入玻璃和离开玻璃后的光线。（要求标出法线）
（2）如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点，请在图中先找出水面处的反射点，再作出入射光线、反射光线和折射光线。
10．小冰通过一个三棱镜观察课本封面上的“物理”字样，看到了如图甲所示的情景，看到了两个“物理”字样。一个是光沿直线传播传到眼中，另一个是通过三棱镜的折射进入小冰的眼中，折射光路已经画出了一部分，请你把光线从三棱镜到进入空气中小冰眼睛的这部分折射光路补充完整。
11．请用作图的方法，画出图中物体AB通过小孔O后在光屏MN上成的像的光路图。
12．图甲中，牙医借助平面镜观察牙齿的背面。请在图乙中画出能反映此过程的光路图。

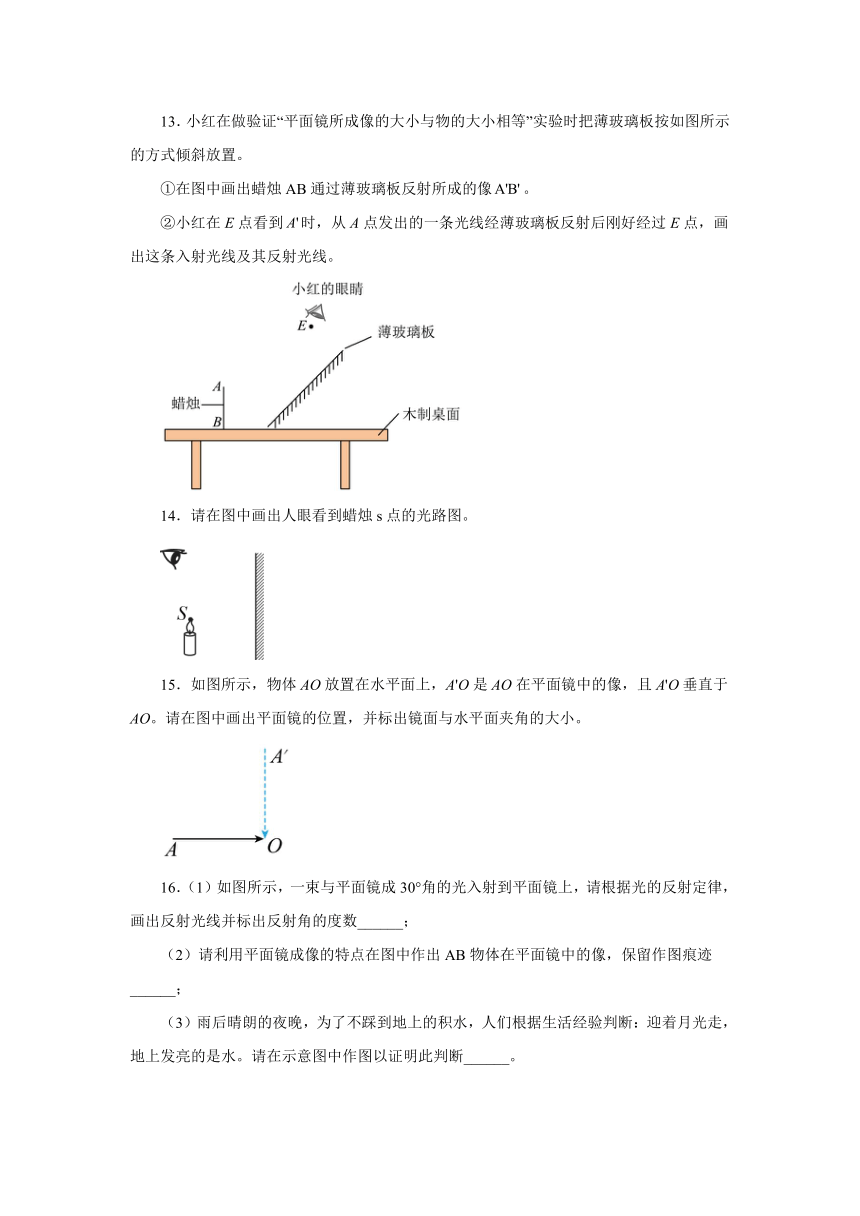

13．小红在做验证“平面镜所成像的大小与物的大小相等”实验时把薄玻璃板按如图所示的方式倾斜放置。
①在图中画出蜡烛AB通过薄玻璃板反射所成的像。
②小红在E点看到时，从A点发出的一条光线经薄玻璃板反射后刚好经过E点，画出这条入射光线及其反射光线。
14．请在图中画出人眼看到蜡烛s点的光路图。
15．如图所示，物体AO放置在水平面上，A'O是AO在平面镜中的像，且A'O垂直于AO。请在图中画出平面镜的位置，并标出镜面与水平面夹角的大小。
16．（1）如图所示，一束与平面镜成30°角的光入射到平面镜上，请根据光的反射定律，画出反射光线并标出反射角的度数______；
（2）请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹______；
（3）雨后晴朗的夜晚，为了不踩到地上的积水，人们根据生活经验判断：迎着月光走，地上发亮的是水。请在示意图中作图以证明此判断______。
　　 　　
17．如图，一束光射向平面镜，经反射后的光线射向另一平面镜（图中未画出），再经反射后沿射出，。
①请完成光线经反射的光路图（保留作图痕迹）；
②画出平面镜；
③标出两平面镜夹角的度数。
18．（1）如图所示，一个玻璃三棱镜的截面为等腰直角△ABC，∠A为直角，一束红光平行于BC边从S点射入三棱镜，经AB面折射后，又在BC面发生反射，然后恰好从P点折射后射出，请画出这个传播过程的光路图。
（2）一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图。
参考答案
1．
2．
3．
4．
5．
6．
7．
8．
9．
10．
11．
12．
13．
14．
15．
16．
17．
18．
