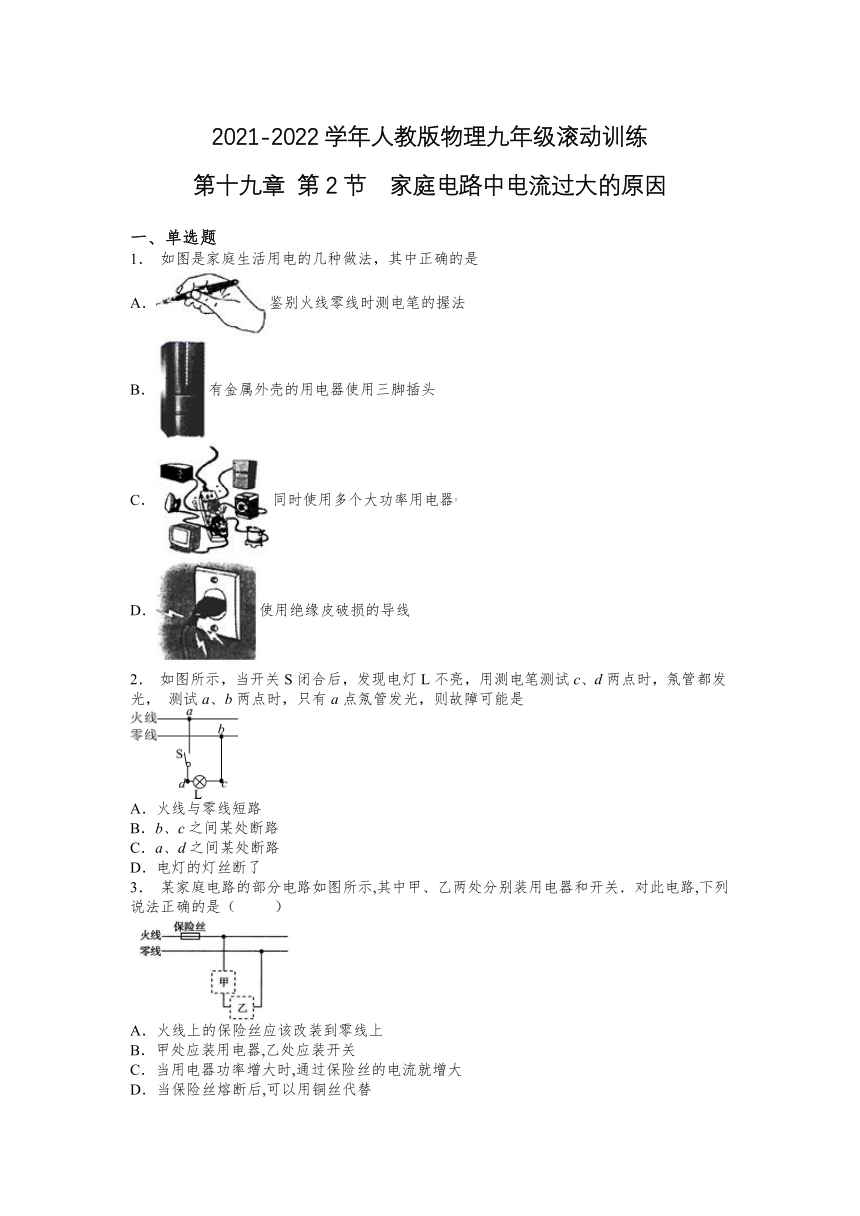

2021-2022学年人教版物理九年级滚动训练
第十九章 第2节 家庭电路中电流过大的原因
一、单选题
1． 如图是家庭生活用电的几种做法，其中正确的是
A．鉴别火线零线时测电笔的握法
B．有金属外壳的用电器使用三脚插头
C．同时使用多个大功率用电器
D．使用绝缘皮破损的导线
2． 如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光， 测试a、b两点时，只有a点氖管发光，则故障可能是
A．火线与零线短路
B．b、c之间某处断路
C．a、d之间某处断路
D．电灯的灯丝断了
3． 某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器和开关．对此电路,下列说法正确的是（ ）
A．火线上的保险丝应该改装到零线上
B．甲处应装用电器,乙处应装开关
C．当用电器功率增大时,通过保险丝的电流就增大
D．当保险丝熔断后,可以用铜丝代替

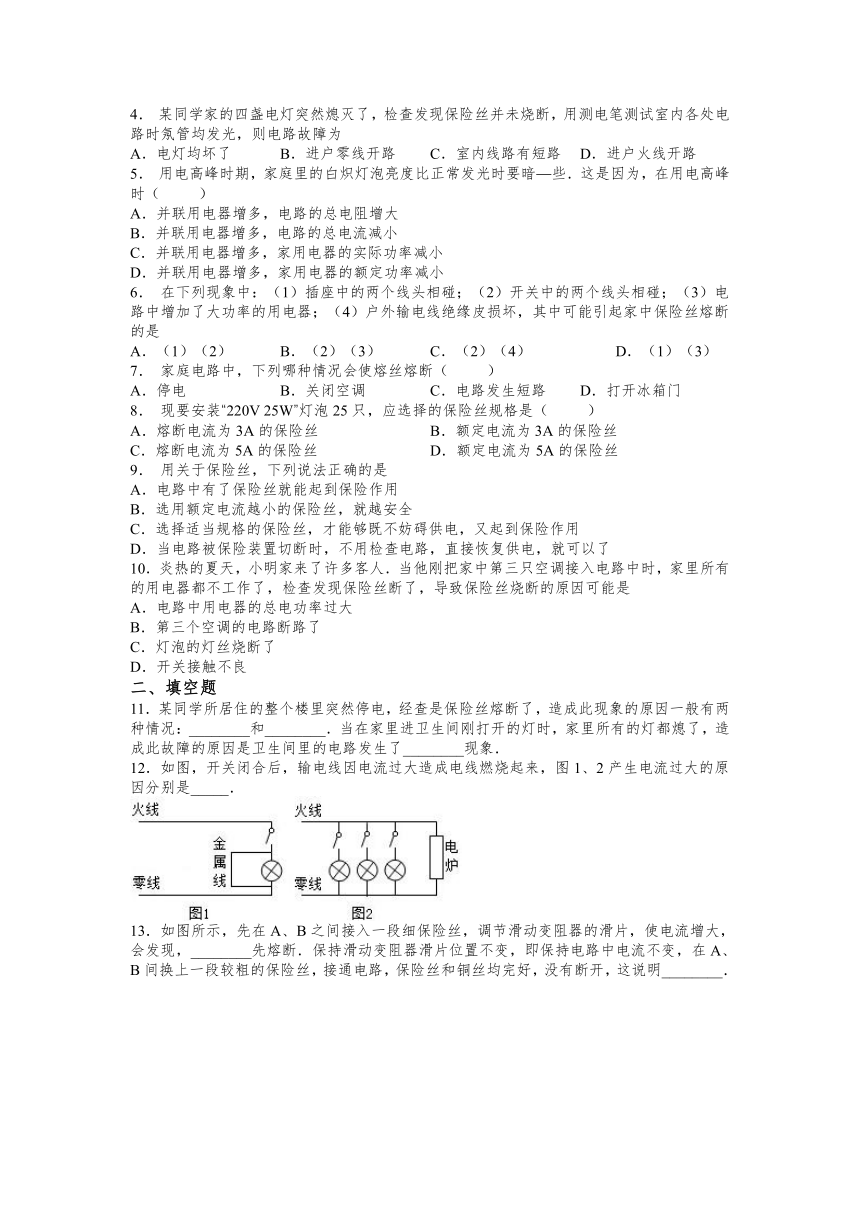

4． 某同学家的四盏电灯突然熄灭了，检查发现保险丝并未烧断，用测电笔测试室内各处电路时氖管均发光，则电路故障为
A．电灯均坏了 B．进户零线开路 C．室内线路有短路 D．进户火线开路
5． 用电高峰时期，家庭里的白炽灯泡亮度比正常发光时要暗—些．这是因为，在用电高峰时（ ）
A．并联用电器增多，电路的总电阻增大
B．并联用电器增多，电路的总电流减小
C．并联用电器增多，家用电器的实际功率减小
D．并联用电器增多，家用电器的额定功率减小
6． 在下列现象中：（1）插座中的两个线头相碰；（2）开关中的两个线头相碰；（3）电路中增加了大功率的用电器；（4）户外输电线绝缘皮损坏，其中可能引起家中保险丝熔断的是
A．（1）（2） B．（2）（3） C．（2）（4） D．（1）（3）
7． 家庭电路中，下列哪种情况会使熔丝熔断（ ）
A．停电 B．关闭空调 C．电路发生短路 D．打开冰箱门
8． 现要安装“220V 25W”灯泡25只，应选择的保险丝规格是（ ）
A．熔断电流为3A的保险丝 B．额定电流为3A的保险丝
C．熔断电流为5A的保险丝 D．额定电流为5A的保险丝
9． 用关于保险丝，下列说法正确的是
A．电路中有了保险丝就能起到保险作用
B．选用额定电流越小的保险丝，就越安全
C．选择适当规格的保险丝，才能够既不妨碍供电，又起到保险作用
D．当电路被保险装置切断时，不用检查电路，直接恢复供电，就可以了
10．炎热的夏天，小明家来了许多客人．当他刚把家中第三只空调接入电路中时，家里所有的用电器都不工作了，检查发现保险丝断了，导致保险丝烧断的原因可能是
A．电路中用电器的总电功率过大
B．第三个空调的电路断路了
C．灯泡的灯丝烧断了
D．开关接触不良
二、填空题
11．某同学所居住的整个楼里突然停电，经查是保险丝熔断了，造成此现象的原因一般有两种情况：________和________．当在家里进卫生间刚打开的灯时，家里所有的灯都熄了，造成此故障的原因是卫生间里的电路发生了________现象．
12．如图，开关闭合后，输电线因电流过大造成电线燃烧起来，图1、2产生电流过大的原因分别是_____．
13．如图所示，先在A、B之间接入一段细保险丝，调节滑动变阻器的滑片，使电流增大，会发现，________先熔断．保持滑动变阻器滑片位置不变，即保持电路中电流不变，在A、B间换上一段较粗的保险丝，接通电路，保险丝和铜丝均完好，没有断开，这说明________．
14．熔丝的材料应满足的条件是电阻率大，熔点________．熔丝应________联在电路中．
15．我国家庭电路的电压是________V，大量事实表明，不高于________V的电压才是安全的．为防止因电流过大而损坏电路，通常在电路中安装有________．高压输电线路的电压高达________甚至________，大约是人体安全电压的________倍到________倍，所以，即使不直接接触也可能使人致命．
16．如图所示，是小明家的家庭电路，当S1、S2闭合时，灯泡L1和L2是________联的．当两灯泡工作一段时间后，L2突然都不亮了，L1仍然发光，小明马上用测电笔测试图中的C、D、F、H四点，发现四点都不能使氖管发光，那么可判断________段出现断路，若将S1断开，小明用手接触A点，他________（选填“会”或“不会”）触电
17．“漏电保护器”的作用是____________________．
18．如图所示，是家庭电路中可能会出现的电流过大的一种情形，我们把它称为________．
19．保险丝的作用是：当电路的电流过大时，能迅速的________电路，从而保护电路；所以保险丝选取电阻________、熔点________的铅锑合金材料．现在新建的楼房都用________代替保险丝了．
20．如图1所示的两种使用测电笔的方法中，正确的是图________；如图2所示是家庭电路中造成电线燃烧的两种常见情况，其中________图所示的情况是过载，其中________图所示的情况是短路．
2021-2022学年人教版物理九年级第十九章 第2节家庭电路中电流过大的原因（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B B C B C D C B C A
二、填空题
11．总功率过大，短路，短路
12．短路；用电器总功率过大
13．保险丝不能用粗保险丝替代细的保险丝，应选择合适规格的保险丝接入电路
14．低串
15．22036保险丝几万伏几十万伏几百几万
16．并 EF 会
17．电流对人体造成伤害时，自动切断电路，对人起保护作用．
18．短路
19．切断 比较大比较低空气开关
20．甲； 甲； 乙．
