第十七章 第2节欧姆定律 同步练习 2021-2022学年人教版物理九年级全一册（含答案）

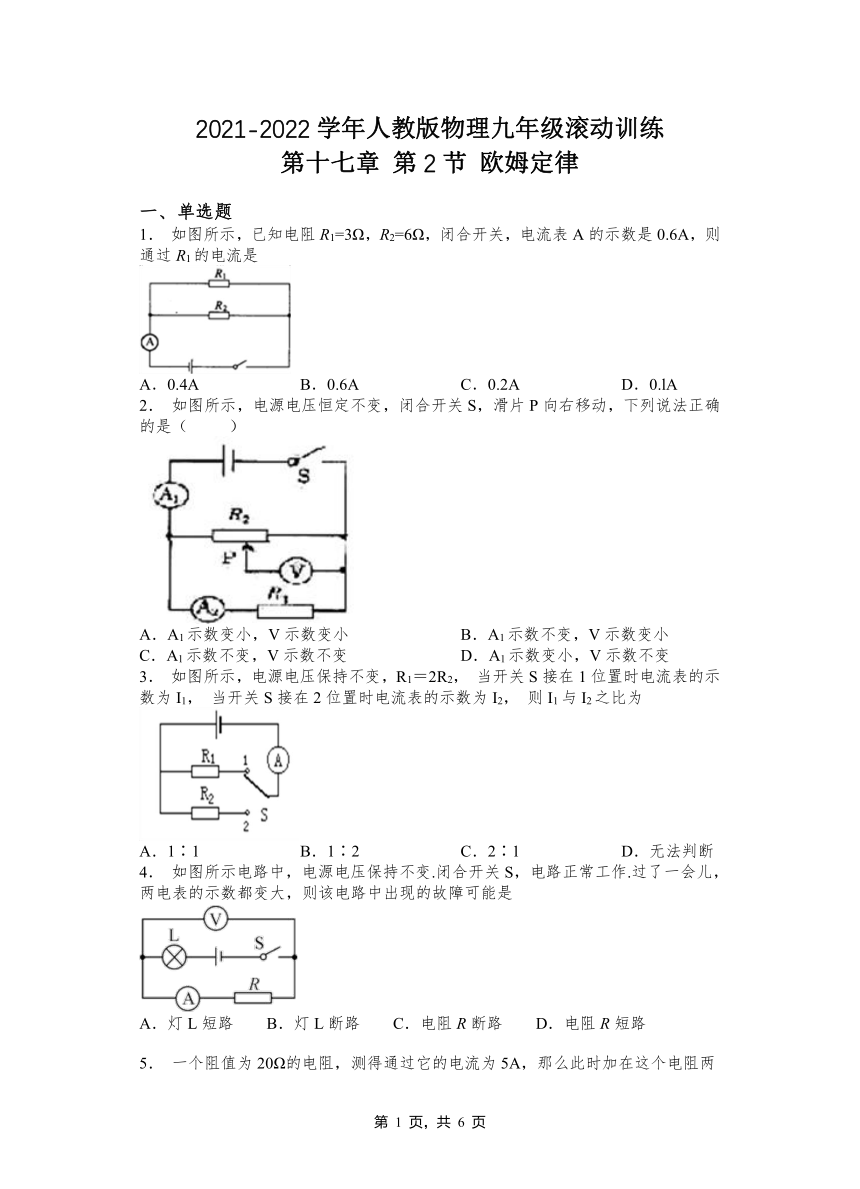

2021-2022学年人教版物理九年级滚动训练
第十七章 第2节 欧姆定律
一、单选题
1． 如图所示，已知电阻R1=3Ω，R2=6Ω，闭合开关，电流表A的示数是0.6A，则通过R1的电流是
A．0.4A B．0.6A C．0.2A D．0.lA
2． 如图所示，电源电压恒定不变，闭合开关S，滑片P向右移动，下列说法正确的是（ ）
A．A1示数变小，V示数变小 B．A1示数不变，V示数变小
C．A1示数不变，V示数不变 D．A1示数变小，V示数不变
3． 如图所示，电源电压保持不变，R1＝2R2， 当开关S接在1位置时电流表的示数为I1， 当开关S接在2位置时电流表的示数为I2， 则I1与I2之比为
A．1∶1 B．1∶2 C．2∶1 D．无法判断
4． 如图所示电路中，电源电压保持不变.闭合开关S，电路正常工作.过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是
A．灯L短路 B．灯L断路 C．电阻R断路 D．电阻R短路
5． 一个阻值为20Ω的电阻，测得通过它的电流为5A，那么此时加在这个电阻两端的电压是（ ）

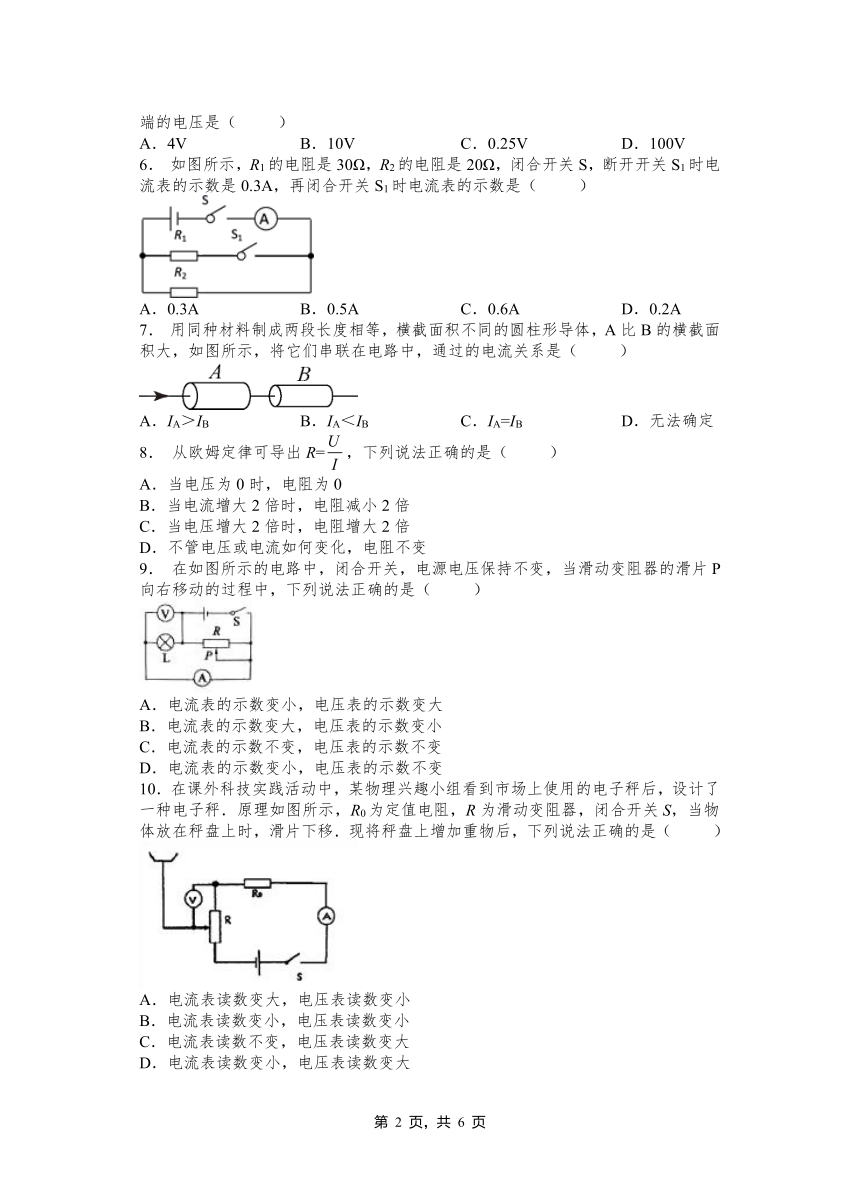

A．4V B．10V C．0.25V D．100V
6． 如图所示，R1的电阻是30Ω，R2的电阻是20Ω，闭合开关S，断开开关S1时电流表的示数是0.3A，再闭合开关S1时电流表的示数是（ ）
A．0.3A B．0.5A C．0.6A D．0.2A
7． 用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是（ ）
A．IA＞IB B．IA＜IB C．IA=IB D．无法确定
8． 从欧姆定律可导出R=，下列说法正确的是（ ）
A．当电压为0时，电阻为0
B．当电流增大2倍时，电阻减小2倍
C．当电压增大2倍时，电阻增大2倍
D．不管电压或电流如何变化，电阻不变
9． 在如图所示的电路中，闭合开关，电源电压保持不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（ ）
A．电流表的示数变小，电压表的示数变大
B．电流表的示数变大，电压表的示数变小
C．电流表的示数不变，电压表的示数不变
D．电流表的示数变小，电压表的示数不变
10．在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，设计了一种电子秤．原理如图所示，R0为定值电阻，R为滑动变阻器，闭合开关S，当物体放在秤盘上时，滑片下移．现将秤盘上增加重物后，下列说法正确的是（ ）
A．电流表读数变大，电压表读数变小
B．电流表读数变小，电压表读数变小
C．电流表读数不变，电压表读数变大
D．电流表读数变小，电压表读数变大

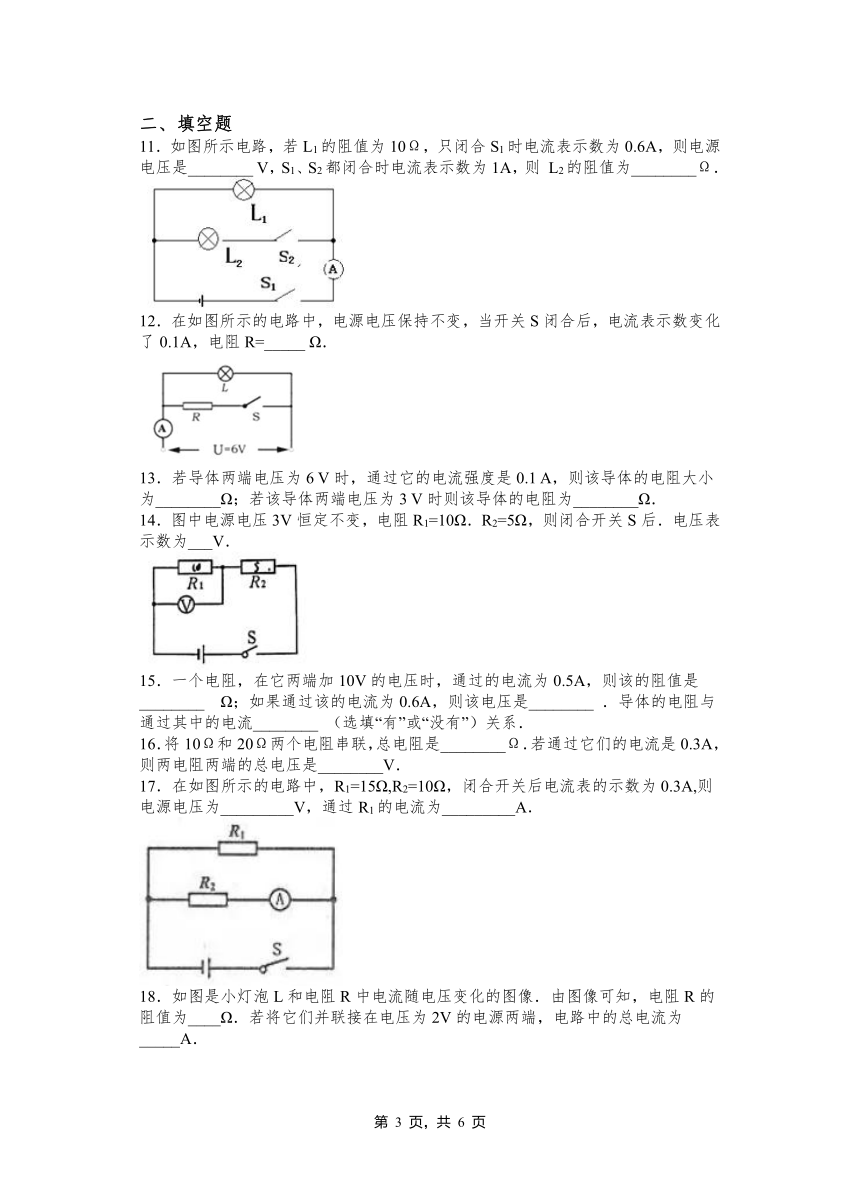

二、填空题
11．如图所示电路，若L1的阻值为10Ω，只闭合S1时电流表示数为0.6A，则电源电压是________ V，S1、S2都闭合时电流表示数为1A，则 L2的阻值为________Ω．
12．在如图所示的电路中，电源电压保持不变，当开关S闭合后，电流表示数变化了0.1A，电阻R=_____ Ω．
13．若导体两端电压为6 V时，通过它的电流强度是0.1 A，则该导体的电阻大小为________Ω；若该导体两端电压为3 V时则该导体的电阻为________Ω．
14．图中电源电压3V恒定不变，电阻R1=10Ω．R2=5Ω，则闭合开关S后．电压表示数为___V．
15．一个电阻，在它两端加10V的电压时，通过的电流为0.5A，则该的阻值是________ Ω；如果通过该的电流为0.6A，则该电压是________ ．导体的电阻与通过其中的电流________ （选填“有”或“没有”）关系．
16．将10Ω和20Ω两个电阻串联，总电阻是________Ω．若通过它们的电流是0.3A，则两电阻两端的总电压是________V．
17．在如图所示的电路中，R1=15Ω,R2=10Ω，闭合开关后电流表的示数为0.3A,则电源电压为_________V，通过R1的电流为_________A．
18．如图是小灯泡L和电阻R中电流随电压变化的图像．由图像可知，电阻R的阻值为____Ω．若将它们并联接在电压为2V的电源两端，电路中的总电流为_____A．
19．把5Ω的电阻R1跟15Ω的电阻R2串联起来，接在电压是6V的电源上，通过R1的电流是______A，R2两端的电压是_______V。
20．如图所示电路，滑动变阻器的滑片位于中点，闭合开关，滑片向左移动时，灯泡的亮度将_____（选填“变亮”、“变暗”或“不变”）．电流表A1的示数将_____，电压表示数与电流表A2示数的比值将_____（以上两空选填“变大”、“变小”或“不变”）．
三、计算题
21．滑动变阻器一般只在实验室中使用，如图甲是家用电器中常用到一种电位器，通过机械式旋钮调节阻值的大小．小亮利用这种电位器自制了一个可调亮度的手电筒，其电路图如图乙所示．电源两端电压U为6 V且保持不变，小灯泡电阻R1为10Ω（不考虑温度对灯丝电阻的影响）．开关S闭合后，求：
（1）当电位器R接入电路的电阻R2为20Ω时，通过电阻R1的电流I ；
（2）当电位器R接入电路的电阻R3为10Ω时，小灯泡R1的电压U1．
22．小亮同学连接的电路如图所示，他所用的灯泡上标有“6V 0.5A”的字样．当他闭合开关S时，灯泡正常发光，电流表的示数为0.6A．请你计算：
（1）灯泡中的电流；
（2）电阻R的阻值；
（3）电源的电压．
2021-2022学年人教版物理九年级第十七章 第2节欧姆定律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A B B A D B C D C C
二、填空题
11．6；15
12．60
13．60 60
14．2
15．20 12V 没有
16． 30 9
17．3 0.2
18．20 0.35
19．0.3 4.5
20．不变 不变 变大
三、计算题
21．(1)0.2A (2)3V.
22．（1）0.5A；(2)60； (3)6V
