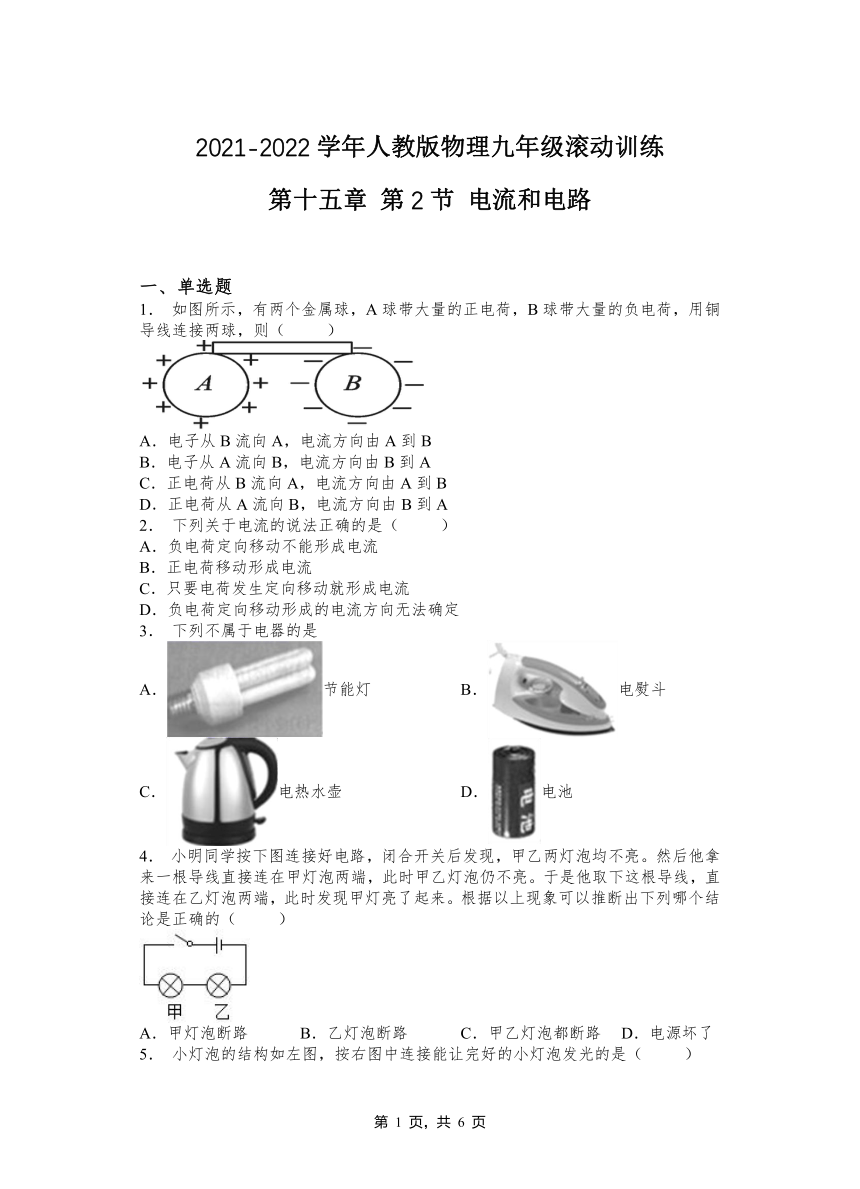

2021-2022学年人教版物理九年级滚动训练
第十五章 第2节 电流和电路
一、单选题
1． 如图所示，有两个金属球，A球带大量的正电荷，B球带大量的负电荷，用铜导线连接两球，则（ ）
A．电子从B流向A，电流方向由A到B
B．电子从A流向B，电流方向由B到A
C．正电荷从B流向A，电流方向由A到B
D．正电荷从A流向B，电流方向由B到A
2． 下列关于电流的说法正确的是（ ）
A．负电荷定向移动不能形成电流
B．正电荷移动形成电流
C．只要电荷发生定向移动就形成电流
D．负电荷定向移动形成的电流方向无法确定
3． 下列不属于电器的是
A．节能灯 B．电熨斗
C．电热水壶 D．电池
4． 小明同学按下图连接好电路，闭合开关后发现，甲乙两灯泡均不亮。然后他拿来一根导线直接连在甲灯泡两端，此时甲乙灯泡仍不亮。于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来。根据以上现象可以推断出下列哪个结论是正确的（ ）
A．甲灯泡断路 B．乙灯泡断路 C．甲乙灯泡都断路 D．电源坏了

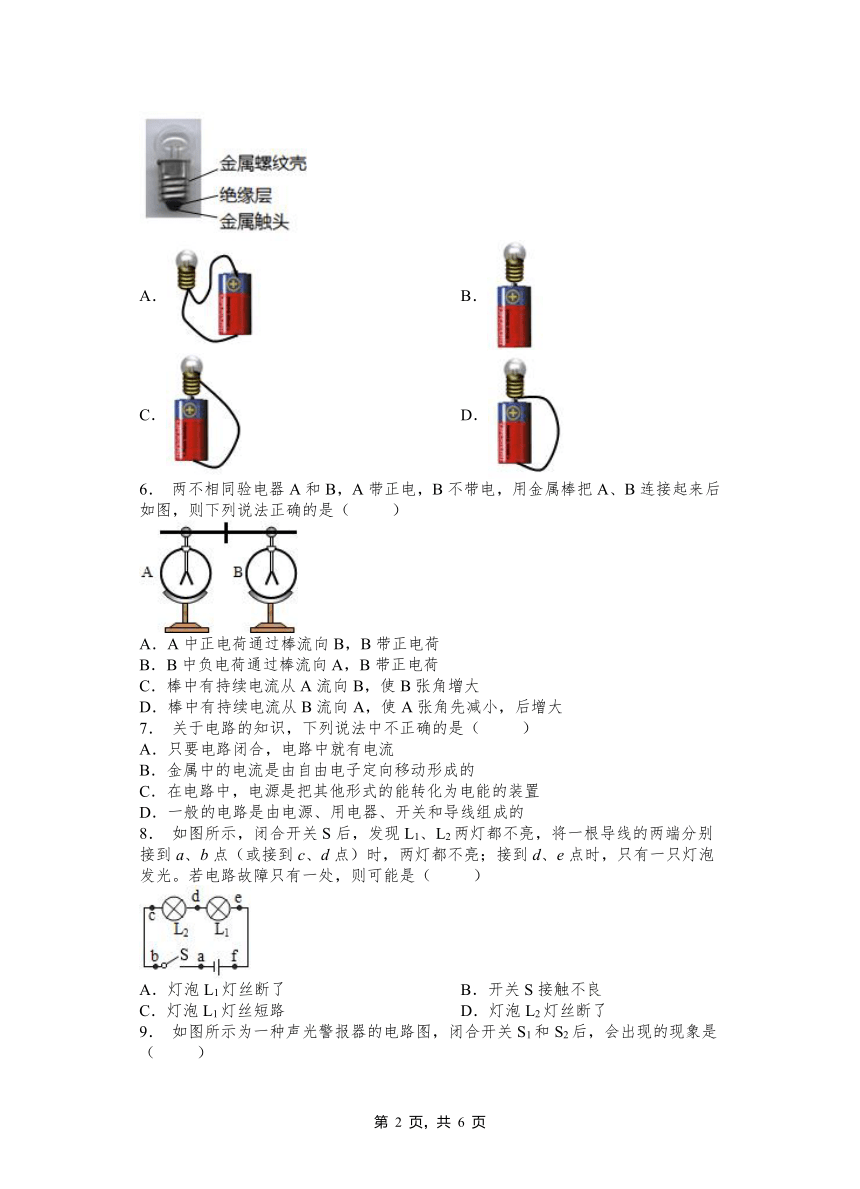

5． 小灯泡的结构如左图，按右图中连接能让完好的小灯泡发光的是（ ）
A． B．
C． D．
6． 两不相同验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图，则下列说法正确的是（ ）
A．A中正电荷通过棒流向B，B带正电荷
B．B中负电荷通过棒流向A，B带正电荷
C．棒中有持续电流从A流向B，使B张角增大
D．棒中有持续电流从B流向A，使A张角先减小，后增大
7． 关于电路的知识，下列说法中不正确的是（ ）
A．只要电路闭合，电路中就有电流
B．金属中的电流是由自由电子定向移动形成的
C．在电路中，电源是把其他形式的能转化为电能的装置
D．一般的电路是由电源、用电器、开关和导线组成的
8． 如图所示，闭合开关S后，发现L1、L2两灯都不亮，将一根导线的两端分别接到a、b点（或接到c、d点）时，两灯都不亮；接到d、e点时，只有一只灯泡发光。若电路故障只有一处，则可能是（ ）
A．灯泡L1灯丝断了 B．开关S接触不良
C．灯泡L1灯丝短路 D．灯泡L2灯丝断了

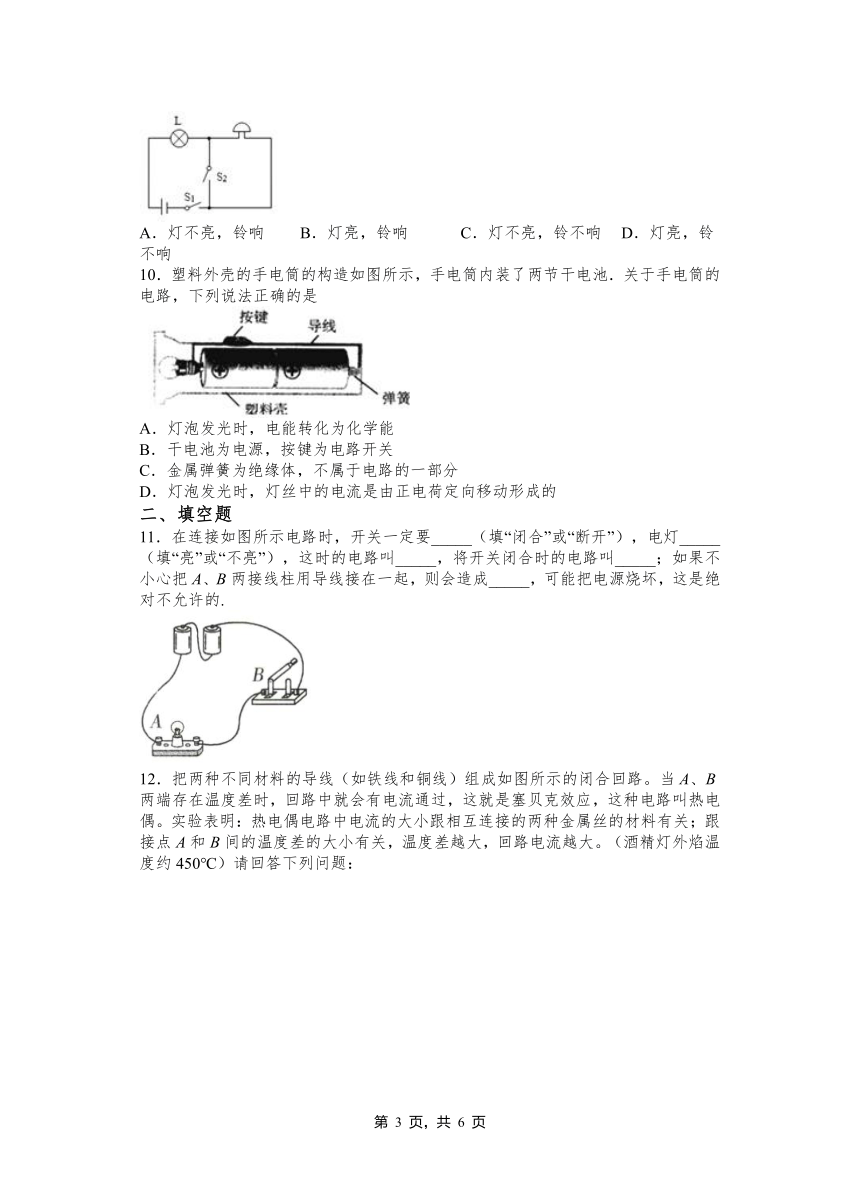

9． 如图所示为一种声光警报器的电路图，闭合开关S1和S2后，会出现的现象是（ ）
A．灯不亮，铃响 B．灯亮，铃响 C．灯不亮，铃不响 D．灯亮，铃不响
10．塑料外壳的手电筒的构造如图所示，手电筒内装了两节干电池．关于手电筒的电路，下列说法正确的是
A．灯泡发光时，电能转化为化学能
B．干电池为电源，按键为电路开关
C．金属弹簧为绝缘体，不属于电路的一部分
D．灯泡发光时，灯丝中的电流是由正电荷定向移动形成的
二、填空题
11．在连接如图所示电路时，开关一定要_____（填“闭合”或“断开”），电灯_____（填“亮”或“不亮”），这时的电路叫_____，将开关闭合时的电路叫_____；如果不小心把A、B两接线柱用导线接在一起，则会造成_____，可能把电源烧坏，这是绝对不允许的.
12．把两种不同材料的导线（如铁线和铜线）组成如图所示的闭合回路。当A、B两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶。实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温度差的大小有关，温度差越大，回路电流越大。（酒精灯外焰温度约450℃）请回答下列问题：
(1)如图所示，①其它条件不变，只将A处杯中的冰水混合物换为沸水，电路电流_____，②其它条件不变，移去酒精灯，将B放入另一杯冰水混合物中，稳定后，电路电源_____（各空白均选填“变大”、“变小”、“不变”、“变为零”）；
(2)这样的热电偶实际上是一个电源，它的电能是由_____能转化而来，热电偶电路可以把温度信号换成_____信号。
13．如图所示，新能源汽车在充电时，其车载蓄电池相当于基本电路的__________，充电过程是将电能转化为__________能。
14．电路中有持续电流的条件：一要有_______；二是电路是________。
15．如图，小明取两个相同的验电器A和B，首先将毛皮摩擦过的橡胶棒接触验电器A，再用带有绝缘手柄的金属棒把A和B连接起来，则金属棒中瞬间电流方向为______（选填“A到B”或“B到A”）。
16．______是形成电流的原因。______提供电压的装置。有电流______（填“一定”或“不一定”）有电压，但是有电压______（填“一定”或“不一定”）有电流，还必须是____________。
17．人们把________电荷定向移动的方向叫做电流方向，电子的定向移动方向与电流方向________．电源外部的电流方向是从________极到________极．电源内部的电流方向是从________极到________极．
18．如图所示，用丝绸摩擦过的玻璃棒去接触带电验电器的金属球时，发现验电器金属箔片的张角变大，则验电器原来带______电；在金属箔张角变大的瞬间，验电器金属杆里的电流方向是从______。
19．如图所示，电路连接情况中：A属于 ______ 路，B属于 ______ 路，C属于 ______ 路。
20．如图所示的电路中，只闭合S1时______灯亮；只闭合S2时______灯亮；同时闭合S1、S2、S3将发生______事故。
2021-2022学年人教版物理九年级第十五章 第2节电流和电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A C D B C B A A D B
二、填空题
11．断开 不亮 断路 通路 短路
12．变小 变为零 内 电
13．用电器 化学能
14．电源 通路
15．B到A
16．电压 电源 一定 不一定 闭合回路
17．正 相反 正 负 负 正
18．正 金属球到金属箔片
19．断路 短路 通路
20．L2 L1、L2 短路
