人教版九年级物理第十五章 电流和电路 单元测试 含答案

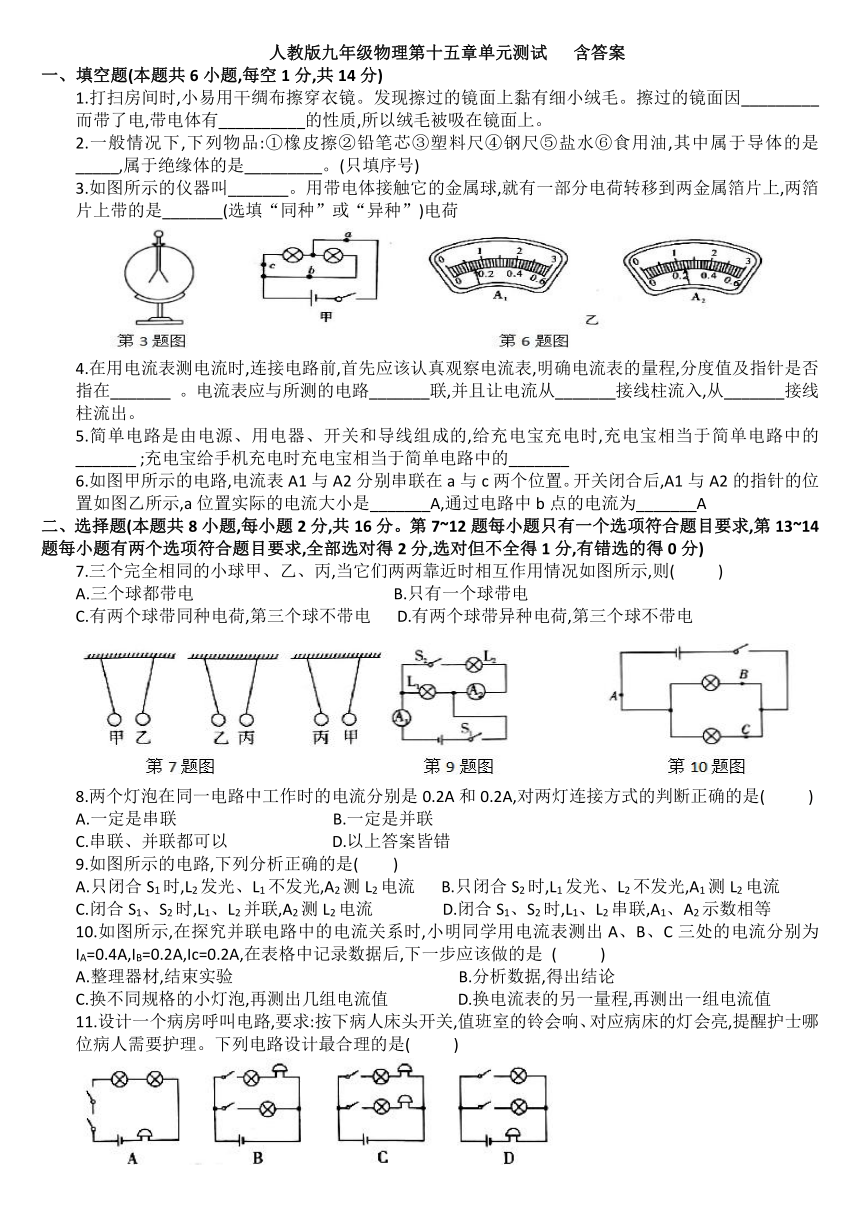

人教版九年级物理第十五章单元测试 含答案
一、填空题(本题共6小题,每空1分,共14分)
1.打扫房间时,小易用干绸布擦穿衣镜。发现擦过的镜面上黏有细小绒毛。擦过的镜面因_________而带了电,带电体有__________的性质,所以绒毛被吸在镜面上。
2.一般情况下,下列物品:①橡皮擦②铅笔芯③塑料尺④钢尺⑤盐水⑥食用油,其中属于导体的是_____,属于绝缘体的是_________。(只填序号)
3.如图所示的仪器叫_______。用带电体接触它的金属球,就有一部分电荷转移到两金属箔片上,两箔片上带的是_______(选填“同种”或“异种”)电荷
4.在用电流表测电流时,连接电路前,首先应该认真观察电流表,明确电流表的量程,分度值及指针是否指在_______ 。电流表应与所测的电路_______联,并且让电流从_______接线柱流入,从_______接线柱流出。
5.简单电路是由电源、用电器、开关和导线组成的,给充电宝充电时,充电宝相当于简单电路中的_______ ;充电宝给手机充电时充电宝相当于简单电路中的_______
6.如图甲所示的电路,电流表A1与A2分别串联在a与c两个位置。开关闭合后,A1与A2的指针的位置如图乙所示,a位置实际的电流大小是_______A,通过电路中b点的电流为_______A
二、选择题(本题共8小题,每小题2分,共16分。第7~12题每小题只有一个选项符合题目要求,第13~14题每小题有两个选项符合题目要求,全部选对得2分,选对但不全得1分,有错选的得0分)
7.三个完全相同的小球甲、乙、丙,当它们两两靠近时相互作用情况如图所示,则( )
A.三个球都带电 B.只有一个球带电
C.有两个球带同种电荷,第三个球不带电 D.有两个球带异种电荷,第三个球不带电
8.两个灯泡在同一电路中工作时的电流分别是0.2A和0.2A,对两灯连接方式的判断正确的是( )
A.一定是串联 B.一定是并联
C.串联、并联都可以 D.以上答案皆错
9.如图所示的电路,下列分析正确的是( )
A.只闭合S1时,L2发光、L1不发光,A2测L2电流 B.只闭合S2时,L1发光、L2不发光,A1测L2电流
C.闭合S1、S2时,L1、L2并联,A2测L2电流 D.闭合S1、S2时,L1、L2串联,A1、A2示数相等
10.如图所示,在探究并联电路中的电流关系时,小明同学用电流表测出A、B、C三处的电流分别为IA=0.4A,IB=0.2A,Ic=0.2A,在表格中记录数据后,下一步应该做的是 ( )
A.整理器材,结束实验 B.分析数据,得出结论
C.换不同规格的小灯泡,再测出几组电流值 D.换电流表的另一量程,再测出一组电流值
11.设计一个病房呼叫电路,要求:按下病人床头开关,值班室的铃会响、对应病床的灯会亮,提醒护士哪位病人需要护理。下列电路设计最合理的是( )

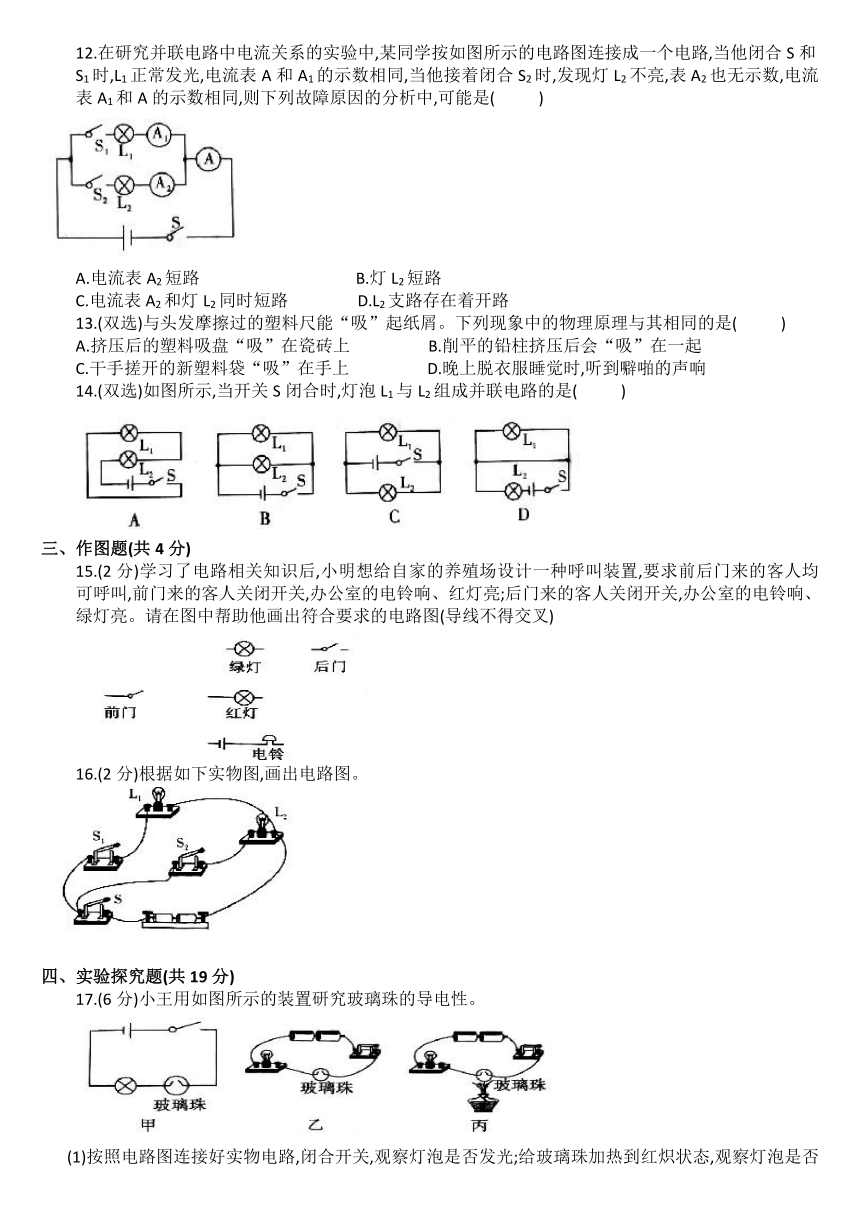

12.在研究并联电路中电流关系的实验中,某同学按如图所示的电路图连接成一个电路,当他闭合S和S1时,L1正常发光,电流表A和A1的示数相同,当他接着闭合S2时,发现灯L2不亮,表A2也无示数,电流表A1和A的示数相同,则下列故障原因的分析中,可能是( )
A.电流表A2短路 B.灯L2短路
C.电流表A2和灯L2同时短路 D.L2支路存在着开路
13.(双选)与头发摩擦过的塑料尺能“吸”起纸屑。下列现象中的物理原理与其相同的是( )
A.挤压后的塑料吸盘“吸”在瓷砖上 B.削平的铅柱挤压后会“吸”在一起
C.干手搓开的新塑料袋“吸”在手上 D.晚上脱衣服睡觉时,听到噼啪的声响
14.(双选)如图所示,当开关S闭合时,灯泡L1与L2组成并联电路的是( )
三、作图题(共4分)
15.(2分)学习了电路相关知识后,小明想给自家的养殖场设计一种呼叫装置,要求前后门来的客人均可呼叫,前门来的客人关闭开关,办公室的电铃响、红灯亮;后门来的客人关闭开关,办公室的电铃响、绿灯亮。请在图中帮助他画出符合要求的电路图(导线不得交叉)
16.(2分)根据如下实物图,画出电路图。
四、实验探究题(共19分)
17.(6分)小王用如图所示的装置研究玻璃珠的导电性。
(1)按照电路图连接好实物电路,闭合开关,观察灯泡是否发光;给玻璃珠加热到红炽状态,观察灯泡是否发光。观察结果:闭合开关后,图乙中灯泡__________,图丙中灯泡______( 均填“发光”或“不发光”)
(2)通过实验可知通常情况下玻璃是___________;当玻璃被加热到红炽状态时变成导体,可见____________________________________________
18.(7分)小红和小明分别进行“怎样使两个小灯泡亮起来”的探究活动。小红按照如图所示的电路,用导线把电源、一只开关和两个灯泡逐一顺次连接起来。
(1)断开开关后可观察到___________的现象。
(2)开关闭合并且两灯都发光时,取下其中一个灯泡,可观察到___________的现象
(3)以上两个现象说明了串联电路___________和开关控制整个电路的工作这两个特点。小明、小红把一只开关和两个小灯泡逐顺次连接后,刚将线路两端接到电源两极,L2就亮了,但L1不亮。
(4)他们在实验操作中不当之处是:______________________
(5)关于L1不亮,小明认为L1的灯丝断了,但小红说L1没坏,你认为___________的观点一定是错的,理由是_________________________________
(6)导线的两端要接在接线柱上,并___________(填“顺”或“逆”)时针旋紧螺丝帽。
19.(6分)某物理学习小组想探究并联电路中电流的规律,他们设计了如图所示的电路,准备测量a、b、c三处的电流,并从实验室取来电流表3只、灯泡2个、开关1个、电池和导线若干进行实验。
(1)画好电路图后,小燕同学开始连接电路,在连接电路过程中,开关应该是___________的;检查电路连接无误后,她开始实验,读出电流表示 数并记录在表格中,小燕同学分析数据后得出结论:并联电路中各支路电流相等。
Ib/A Ic/A I a/A
0.18 0.18 0.36
(2)小美同学认为小燕同学得出的实验结论可能错误,主要原因是__________________
(3)小浩说,我们应该换另外两个规格_________(选填“相同”或“不同”)的小灯泡再次实验。
五、综合应用题(共17分)
20.(8分)如图所示,已知电流表A1的读数为0.1A,电流表A的读数为0.4A,则通过灯L2的电流为多少安 如果灯L2短路,哪个电流表将可能烧坏
21.(9分)如图所示的电路,当开关S闭合后,电流表A1的指针偏转了其量程的,电流表A2的指针偏转了其量程的。,两个电流表均为0~0.6A和0~3A的量程电流表,则A1、A2的读数各是多少
答案
1.摩擦(失去电子) 吸引轻小物体
2.②④⑤ ①③⑥
3.验电器 同种
4.零刻度线上 串 正 负
5.用电器 电源
6.0.7 0.46
7.D
8.C
9.C
10.C
11D
12.D
13.CD
14.BC
15.
16.
17.(1)不发光 发光 (2)绝缘体 绝缘体与导体之间没有严格的界限
18.(1)两灯泡都不亮 (2)另一个灯泡也不亮 (3)只有一条电流路径 (4)连接电路时,开关未断开 (5)小明如果灯L1的灯丝断了,则电路中没有电流,灯L2不亮 (6)顺
19.(1)断开
(2)由一次实验数据得出的结论具有偶然性(或选用了两个规格相同的灯泡)
(3)不同
20.因为L1与L2并联,所以I=I1+I2,I2=I-I1=0.4A-0.1A=0.3A;当L2短路时,电流表A将可能烧坏。
21.灯泡L1和L2并联,A1测干路电流,A2测灯泡L2中电流,所以A1示数应大于A2示数,由于A1指针偏转了其量程的,A2指针偏转了其量程的,说明A1选的量程为0~3A,A2选的量程为0~0.6A,所以A1读数为2A,A2读数为0.5A
