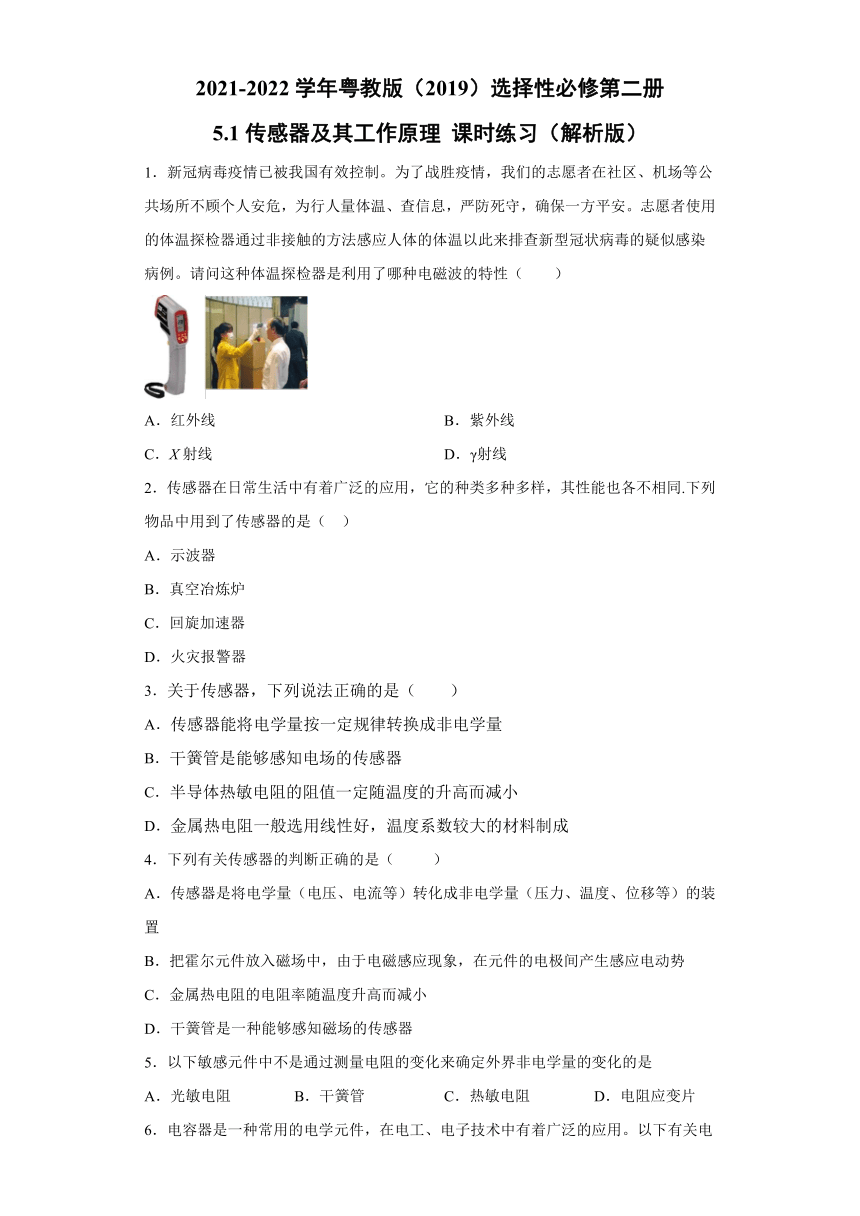

5.1传感器及其工作原理 课时练习（word解析版）

2021-2022学年粤教版（2019）选择性必修第二册
5.1传感器及其工作原理 课时练习（解析版）
1．新冠病毒疫情已被我国有效控制。为了战胜疫情，我们的志愿者在社区、机场等公共场所不顾个人安危，为行人量体温、查信息，严防死守，确保一方平安。志愿者使用的体温探检器通过非接触的方法感应人体的体温以此来排查新型冠状病毒的疑似感染病例。请问这种体温探检器是利用了哪种电磁波的特性（　　）
A．红外线 B．紫外线
C．X射线 D．γ射线
2．传感器在日常生活中有着广泛的应用，它的种类多种多样，其性能也各不相同.下列物品中用到了传感器的是（ ）
A．示波器
B．真空冶炼炉
C．回旋加速器
D．火灾报警器
3．关于传感器，下列说法正确的是（　　）
A．传感器能将电学量按一定规律转换成非电学量
B．干簧管是能够感知电场的传感器
C．半导体热敏电阻的阻值一定随温度的升高而减小
D．金属热电阻一般选用线性好，温度系数较大的材料制成
4．下列有关传感器的判断正确的是（ ）
A．传感器是将电学量（电压、电流等）转化成非电学量（压力、温度、位移等）的装置
B．把霍尔元件放入磁场中，由于电磁感应现象，在元件的电极间产生感应电动势
C．金属热电阻的电阻率随温度升高而减小
D．干簧管是一种能够感知磁场的传感器
5．以下敏感元件中不是通过测量电阻的变化来确定外界非电学量的变化的是
A．光敏电阻 B．干簧管 C．热敏电阻 D．电阻应变片

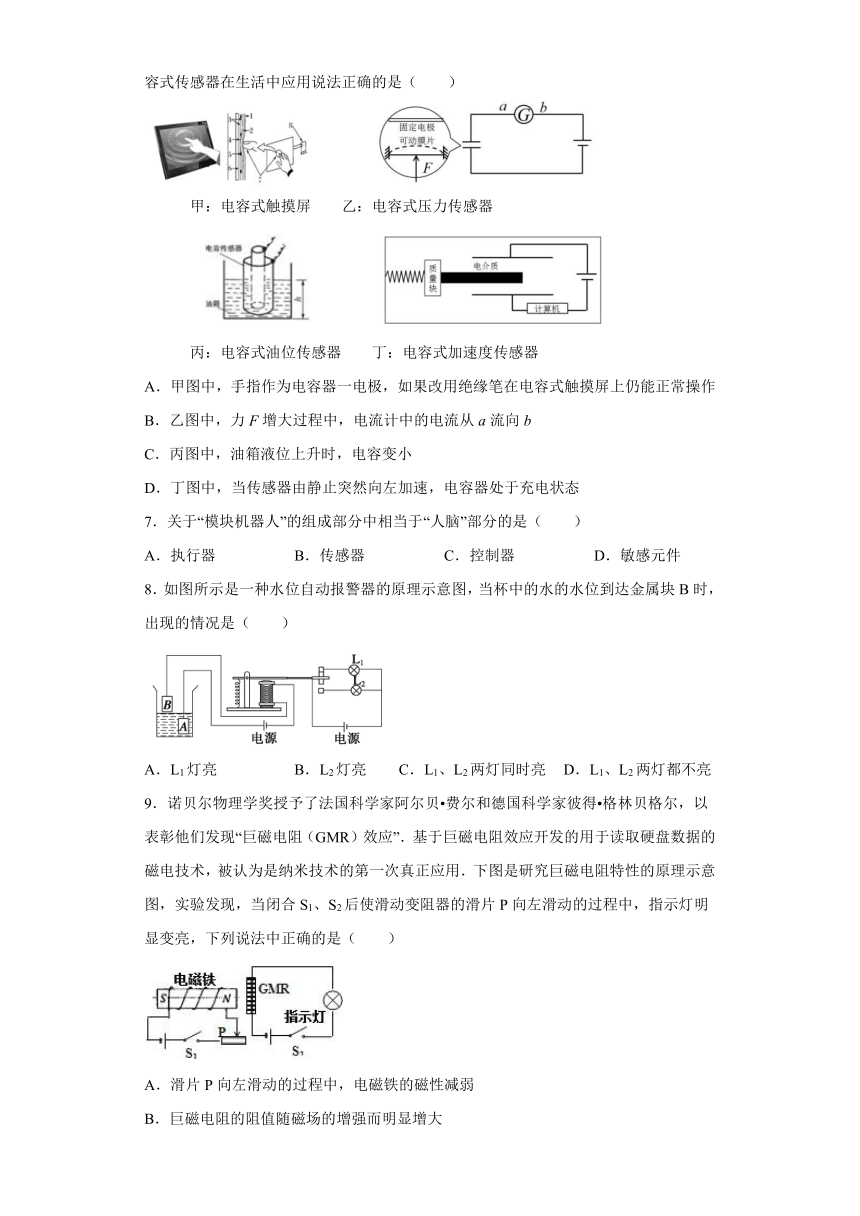

6．电容器是一种常用的电学元件，在电工、电子技术中有着广泛的应用。以下有关电容式传感器在生活中应用说法正确的是（　　）
甲：电容式触摸屏 乙：电容式压力传感器
丙：电容式油位传感器 丁：电容式加速度传感器
A．甲图中，手指作为电容器一电极，如果改用绝缘笔在电容式触摸屏上仍能正常操作
B．乙图中，力F增大过程中，电流计中的电流从a流向b
C．丙图中，油箱液位上升时，电容变小
D．丁图中，当传感器由静止突然向左加速，电容器处于充电状态
7．关于“模块机器人”的组成部分中相当于“人脑”部分的是（ ）
A．执行器 B．传感器 C．控制器 D．敏感元件
8．如图所示是一种水位自动报警器的原理示意图，当杯中的水的水位到达金属块B时，出现的情况是（　　）
A．L1灯亮 B．L2灯亮 C．L1、L2两灯同时亮 D．L1、L2两灯都不亮
9．诺贝尔物理学奖授予了法国科学家阿尔贝 费尔和德国科学家彼得 格林贝格尔，以表彰他们发现“巨磁电阻（GMR）效应”．基于巨磁电阻效应开发的用于读取硬盘数据的磁电技术，被认为是纳米技术的第一次真正应用．下图是研究巨磁电阻特性的原理示意图，实验发现，当闭合S1、S2后使滑动变阻器的滑片P向左滑动的过程中，指示灯明显变亮，下列说法中正确的是（　　）
A．滑片P向左滑动的过程中，电磁铁的磁性减弱
B．巨磁电阻的阻值随磁场的增强而明显增大
C．巨磁电阻的阻值随磁场的增强而明显减小
D．巨磁电阻不可用来制作磁电传感器
10．关于传感器，下列说法正确的是
A．霍尔元件能把光学量转化为电学量
B．干簧管是根据热胀冷缩的原理制成的
C．话筒中的传感器将电信号转化成声音信号
D．传感器是把非电信号转换为电信号的主要元件

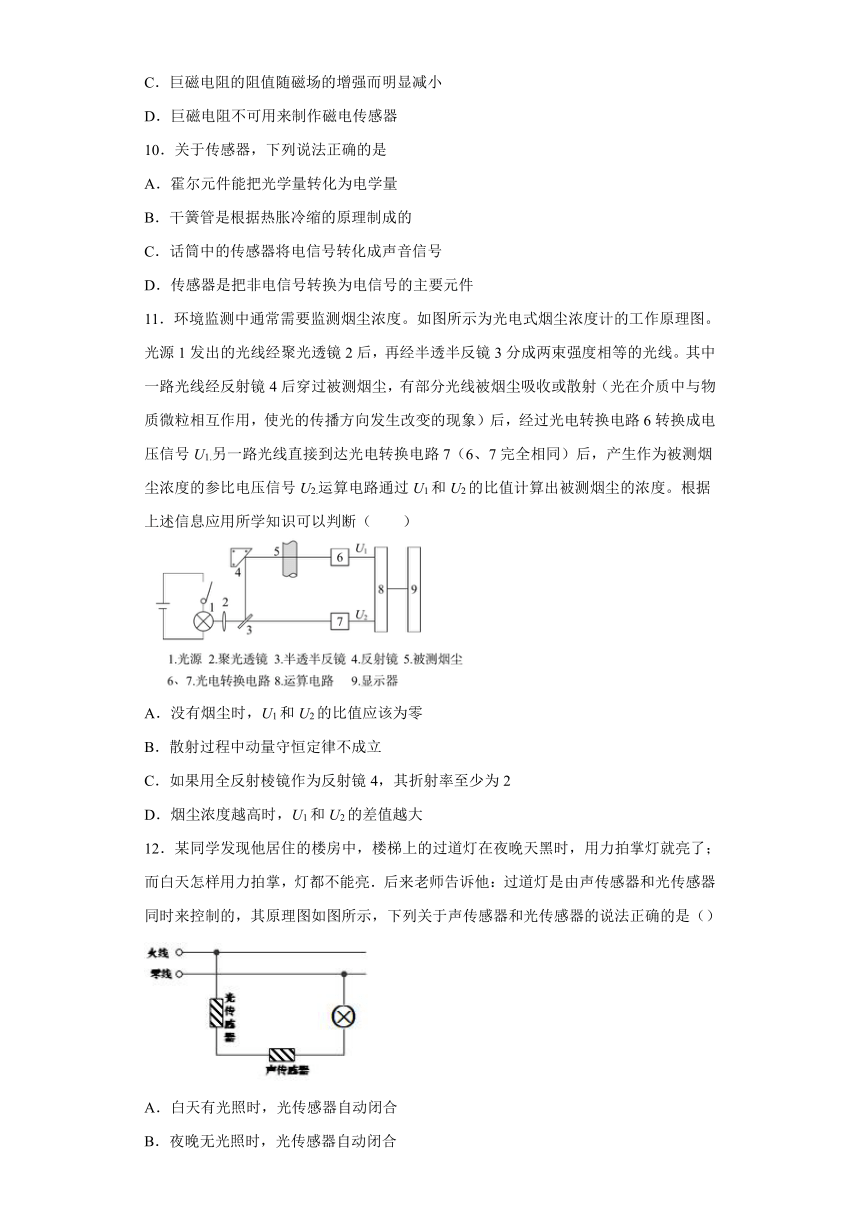

11．环境监测中通常需要监测烟尘浓度。如图所示为光电式烟尘浓度计的工作原理图。光源1发出的光线经聚光透镜2后，再经半透半反镜3分成两束强度相等的光线。其中一路光线经反射镜4后穿过被测烟尘，有部分光线被烟尘吸收或散射（光在介质中与物质微粒相互作用，使光的传播方向发生改变的现象）后，经过光电转换电路6转换成电压信号U1.另一路光线直接到达光电转换电路7（6、7完全相同）后，产生作为被测烟尘浓度的参比电压信号U2.运算电路通过U1和U2的比值计算出被测烟尘的浓度。根据上述信息应用所学知识可以判断（　　）
A．没有烟尘时，U1和U2的比值应该为零
B．散射过程中动量守恒定律不成立
C．如果用全反射棱镜作为反射镜4，其折射率至少为2
D．烟尘浓度越高时，U1和U2的差值越大
12．某同学发现他居住的楼房中，楼梯上的过道灯在夜晚天黑时，用力拍掌灯就亮了；而白天怎样用力拍掌，灯都不能亮．后来老师告诉他：过道灯是由声传感器和光传感器同时来控制的，其原理图如图所示，下列关于声传感器和光传感器的说法正确的是（）
A．白天有光照时，光传感器自动闭合
B．夜晚无光照时，光传感器自动闭合
C．有人走动或发出声音时，声传感器自动闭合
D．无人走动或没有声音时，声传感器自动闭合

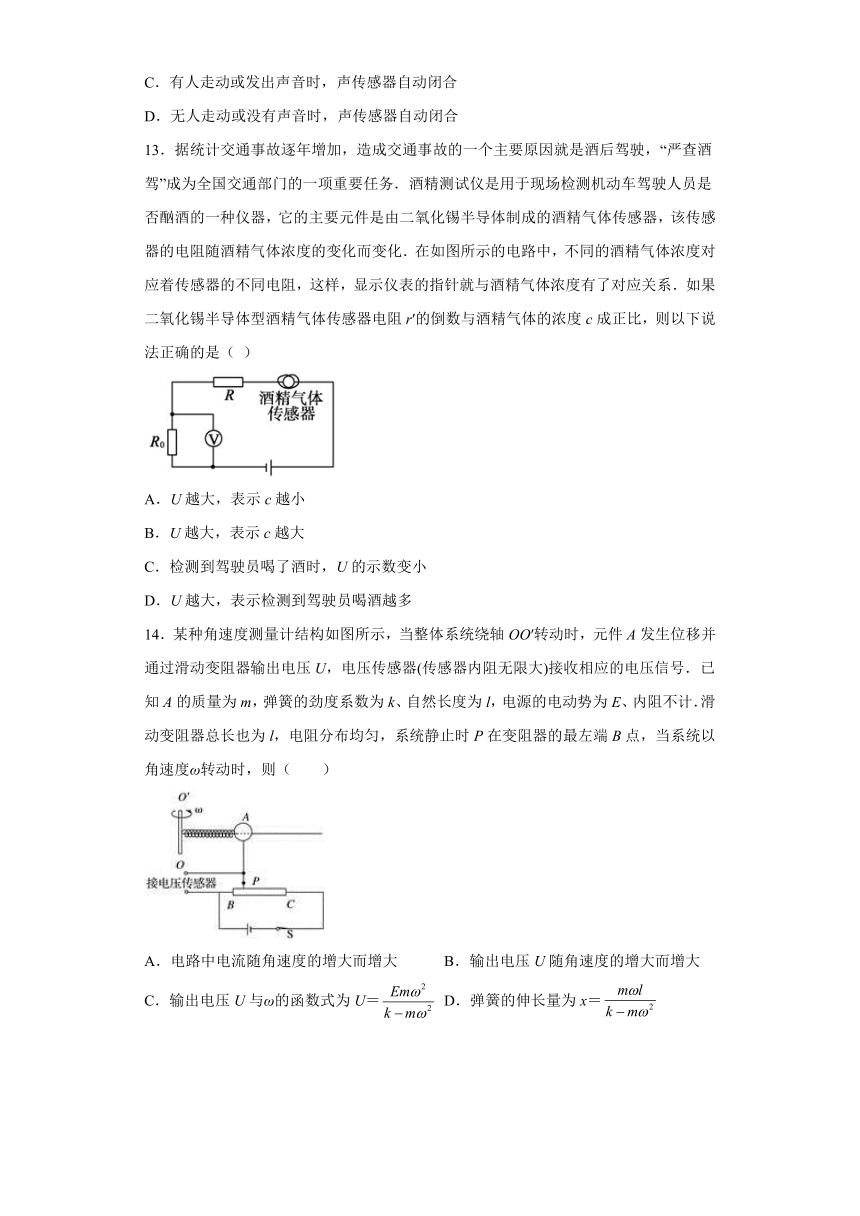

13．据统计交通事故逐年增加，造成交通事故的一个主要原因就是酒后驾驶，“严查酒驾”成为全国交通部门的一项重要任务．酒精测试仪是用于现场检测机动车驾驶人员是否酗酒的一种仪器，它的主要元件是由二氧化锡半导体制成的酒精气体传感器，该传感器的电阻随酒精气体浓度的变化而变化．在如图所示的电路中，不同的酒精气体浓度对应着传感器的不同电阻，这样，显示仪表的指针就与酒精气体浓度有了对应关系．如果二氧化锡半导体型酒精气体传感器电阻r′的倒数与酒精气体的浓度c成正比，则以下说法正确的是（ ）
A．U越大，表示c越小
B．U越大，表示c越大
C．检测到驾驶员喝了酒时，U的示数变小
D．U越大，表示检测到驾驶员喝酒越多
14．某种角速度测量计结构如图所示，当整体系统绕轴OO′转动时，元件A发生位移并通过滑动变阻器输出电压U，电压传感器(传感器内阻无限大)接收相应的电压信号．已知A的质量为m，弹簧的劲度系数为k、自然长度为l，电源的电动势为E、内阻不计．滑动变阻器总长也为l，电阻分布均匀，系统静止时P在变阻器的最左端B点，当系统以角速度ω转动时，则（　　）
A．电路中电流随角速度的增大而增大 B．输出电压U随角速度的增大而增大
C．输出电压U与ω的函数式为U＝ D．弹簧的伸长量为x＝
参考答案
1．A
【详解】
体温探检器是利用了红外线的辐射原理，故A正确BCD错误。
故选A。
2．D
【详解】
示波器是带电粒子在电场中的偏转问题，没用到传感器，选项A错误；真空冶炼炉没用到传感器，选项B错误；回旋加速器是带电粒子在电场及磁场中的运动问题，没用到传感器，选项C错误；火灾报警器用到了热传感器，选项D正确；故选D.
3．C
【分析】
传感器作为一种将其它形式的信号与电信号之间的转换装置，在我们的日常生活中得到了广泛应用，不同传感器所转换的信号对象不同，我们应就它的具体原理进行分析．
【详解】
传感器作为一种将其它形式的信号与电信号之间的转换装置，能将非电学量按一定规律转换成电学量．故A错误；干簧管是一种能够感知磁场的传感器．故B错误；热敏电阻在温度升高时，电阻会变小，热敏电阻能把温度这个热学量转换为电阻这个电学量．故C正确；金属热电阻是将温度转化为电阻，金属导体热电阻随温度的升高而增大；金属热电阻一般选用线性好，温度系数较小的材料制成．故D错误．故选C．
【点睛】
该题考查几种常见的传感器的特点，传感器能够将其他信号转化为电信号，它们在生产生活中应用非常广泛，在学习中要注意体会．
4．D
【详解】
A．传感器是将非电学量（压力、温度、位移等）转化成电学量（电压、电流等）的装置，故A错误；
B．把霍尔元件放入磁场中，载流子在洛伦兹力的作用下偏转，使霍尔元件的上、下两面出现电势差，故B错误；
C．金属热电阻的阻值率随温度的升高而增大，故C错误；
D．干簧管是磁控开关，故D正确。
故选D。
5．B
【解析】
【详解】
A．光敏电阻是根据光照强度不同而电阻不同的性质，通过测量电阻的变化来确定光强的变化，故A错误；
B．干簧管能将磁场的信息转化为电学量，是一种磁性传感器，故B正确；
C．热敏电阻是根据温度升高而电阻减小的性质，通过测电阻的变化来确定温度的变化，故C错误；
D．电阻应变片是根据应变片在力的作用下形状变化而电阻变化的性质，通过测电阻的变化来确定力变化，故D错误。
故选B。
6．D
【详解】
A．甲图中，绝缘笔与工作面不能形成一个电容器，所以不能在电容屏上进行触控操作。故A错误。
B．乙图中，力F增大过程中，电容器极板间距减小，电容变大，电容器充电，电流计中的电流从b流向a，选项B错误；
C．丙图中，油箱液位上升时，正对面积变大，电容变大，选项C错误；
D．丁图中，当传感器由静止突然向左加速，电介质插入电容器，电容变大，电容器处于充电状态，选项D正确。
故选D。
7．C
【详解】
A．执行器相当于人的“肌肉”，故A错误；
B．传感器相当于人的“感觉器官”，故B错误；
C．控制器相当于人的“大脑”，故C正确；
D．敏感元件不属于“模块机器人”的组成部分，故D错误。
故选C。
8．B
【详解】
当杯中的水位达到金属块B时，控制电路接通，电磁铁具有磁性，将衔铁吸下，使灯所在电路接通，所以灯亮；灯所在电路断开，所以灯不亮，故B正确，ACD错误。
故选B。
9．C
【解析】
【分析】
由滑动变阻器滑片的移动得知电路中电流的变化情况，通过电路中电流的变化结合电磁铁磁性强弱的决定因素可以确定滑片移动时，其磁性强弱的变化；根据灯泡的亮度变化，能够确定电路中电流的变化，进而知道巨磁电阻的阻值与磁场强度的关系．
【详解】
A．当滑片P向左滑动时，滑动变阻器连入电路中的电阻变小，则电路中的电流变大，通电螺线管的磁性增强．A错误．
BC．通电螺线管的磁性增强时，右边电路中的指示灯明显变亮，则说明右边电路的电流变大了，巨磁电阻的电阻变小了，即巨磁电阻的阻值随磁场的增强而变小．故B错误，C正确．
D．由C分析可知巨磁电阻可用来制作磁电传感器，D错误；
故选C．
【点睛】
在控制电路中，滑片的移动是分析的入手点；在工作电路中，灯泡的亮度是确定电路中电流变化的一个隐含条件．
10．D
【详解】
A.霍尔元件能够把磁学量转换为电学量，故A错误；
B.干簧管是一种能够感知磁场的传感器，故B错误；
C.话筒中的传感器将声音号转化成电信信号，故C错误；
D.传感器是通过非电学量转换成电学量来传递信号的，故D正确．
11．D
【详解】
A．没有烟尘时，光的传播方向没有发生改变，U1和U2的大小相等，其比值应该为1，不是零，故A错误；
B．根据康普顿效应原理，散射过程是光子与微粒碰撞作用的结果，所以动量守恒定律仍然成立，故B错误；
C．如果用全反射棱镜作为反射镜4，其反射光线与入射光线的夹角是90°，故需要其临界角小于45°，再根据
故其折射率至少为，故C错误；
D．烟尘浓度越高时，光线被烟尘吸收或散射得就会越多，光线射到6的亮度就会越少，所以U1和U2的差值越大，故D正确。
故选D。
12．BC
【详解】
天亮时光控开关自动断开，天黑时闭合；有人走动发出声音，声控开关闭合；两个开关同时闭合，灯就会自动亮，所以两个开关应相互影响同时符合闭合条件．
A. 白天有光照时，光传感器自动断开，故A错误；
B. 夜晚无光照时，光传感器自动闭合，故B正确；
C. 有人走动或发出声音时，声传感器自动闭合，故C正确；
D. 无人走动或没有声音时，声传感器自动断开，故D错误．
13．BD
【详解】
AB．图中酒精传感器与R、R0串联，电压表测R0两端的电压，U越大，说明电路中电流越大，酒精传感器的电阻减小，由题：酒精气体传感器电阻r 的倒数与酒精气体的浓度c成正比，可知，c越大，故A错误，B正确；
C．检测到驾驶员喝了酒时，c增大，r 减小，电路中总电阻减小，电路中电流增大，则U的示数增大，故C错误；
D．由上分析可知，U越大，c越大，表示检测到驾驶员喝酒越多，故D正确．
故选：BD
14．BC
【详解】
A．当系统在水平面内以角速度ω转动时，无论角速度增大还是减小，BC的电阻不变，根据闭合电路欧姆定律得知，电路中电流保持不变，与角速度无关。故A错误。
B．当角速度增大，弹簧的伸长量增大，则BP之间的分压变大，即输出电压U增大，故B正确。
CD．设系统在水平面内以角速度ω转动时，弹簧伸长的长度为x，则对元件A，根据牛顿第二定律得：
则得：
又输出电压为：
联立两式得：
故C正确，D错误。
故选BC。
