2021-2022学年粤教版(2019)选择性必修第二册
5.1传感器及其工作原理 课时作业(解析版)

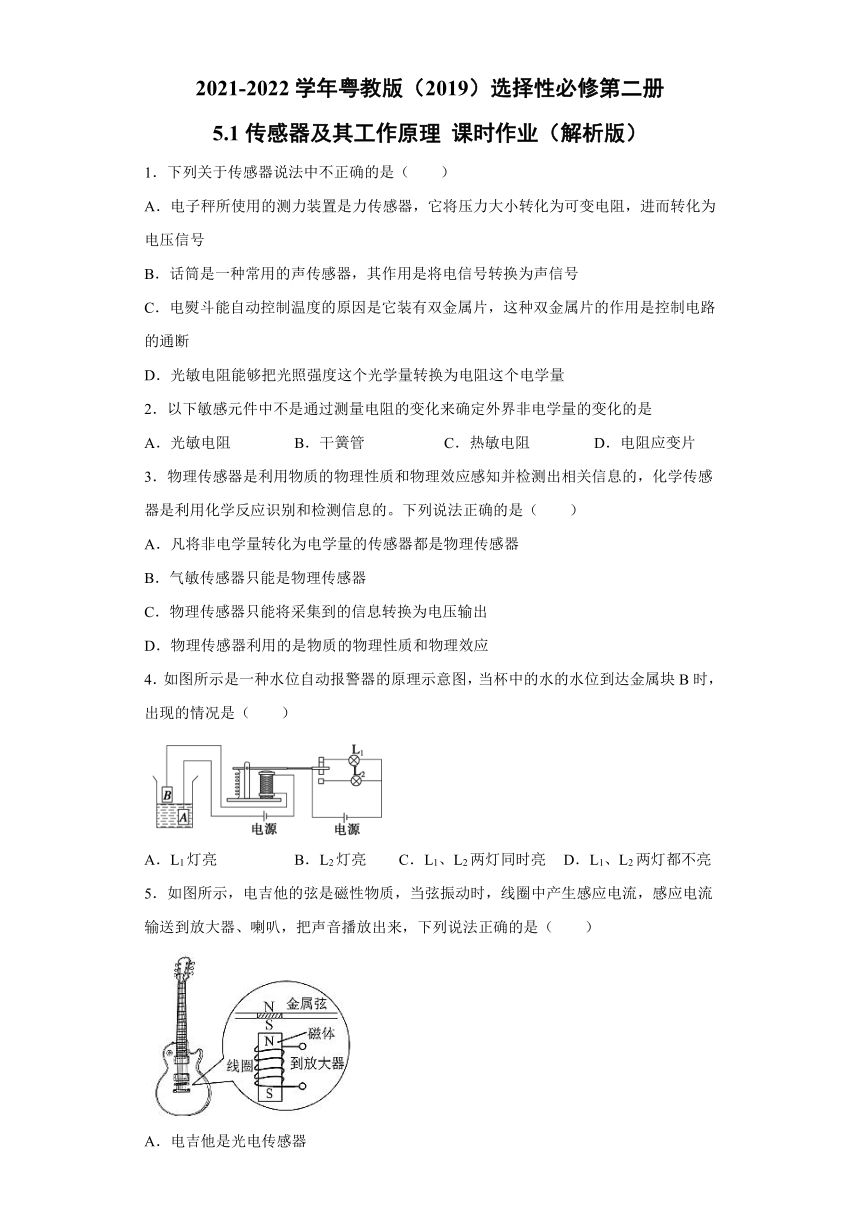

1.下列关于传感器说法中不正确的是(  )
A.电子秤所使用的测力装置是力传感器,它将压力大小转化为可变电阻,进而转化为电压信号
B.话筒是一种常用的声传感器,其作用是将电信号转换为声信号
C.电熨斗能自动控制温度的原因是它装有双金属片,这种双金属片的作用是控制电路的通断
D.光敏电阻能够把光照强度这个光学量转换为电阻这个电学量
2.以下敏感元件中不是通过测量电阻的变化来确定外界非电学量的变化的是
A.光敏电阻 B.干簧管 C.热敏电阻 D.电阻应变片
3.物理传感器是利用物质的物理性质和物理效应感知并检测出相关信息的,化学传感器是利用化学反应识别和检测信息的。下列说法正确的是( )
A.凡将非电学量转化为电学量的传感器都是物理传感器
B.气敏传感器只能是物理传感器
C.物理传感器只能将采集到的信息转换为电压输出
D.物理传感器利用的是物质的物理性质和物理效应
4.如图所示是一种水位自动报警器的原理示意图,当杯中的水的水位到达金属块B时,出现的情况是(  )
A.L1灯亮 B.L2灯亮 C.L1、L2两灯同时亮 D.L1、L2两灯都不亮
5.如图所示,电吉他的弦是磁性物质,当弦振动时,线圈中产生感应电流,感应电流输送到放大器、喇叭,把声音播放出来,下列说法正确的是(  )
A.电吉他是光电传感器
B.电吉他是温度传感器
C.电吉他是声音传感器
D.弦改用尼龙材料原理不变

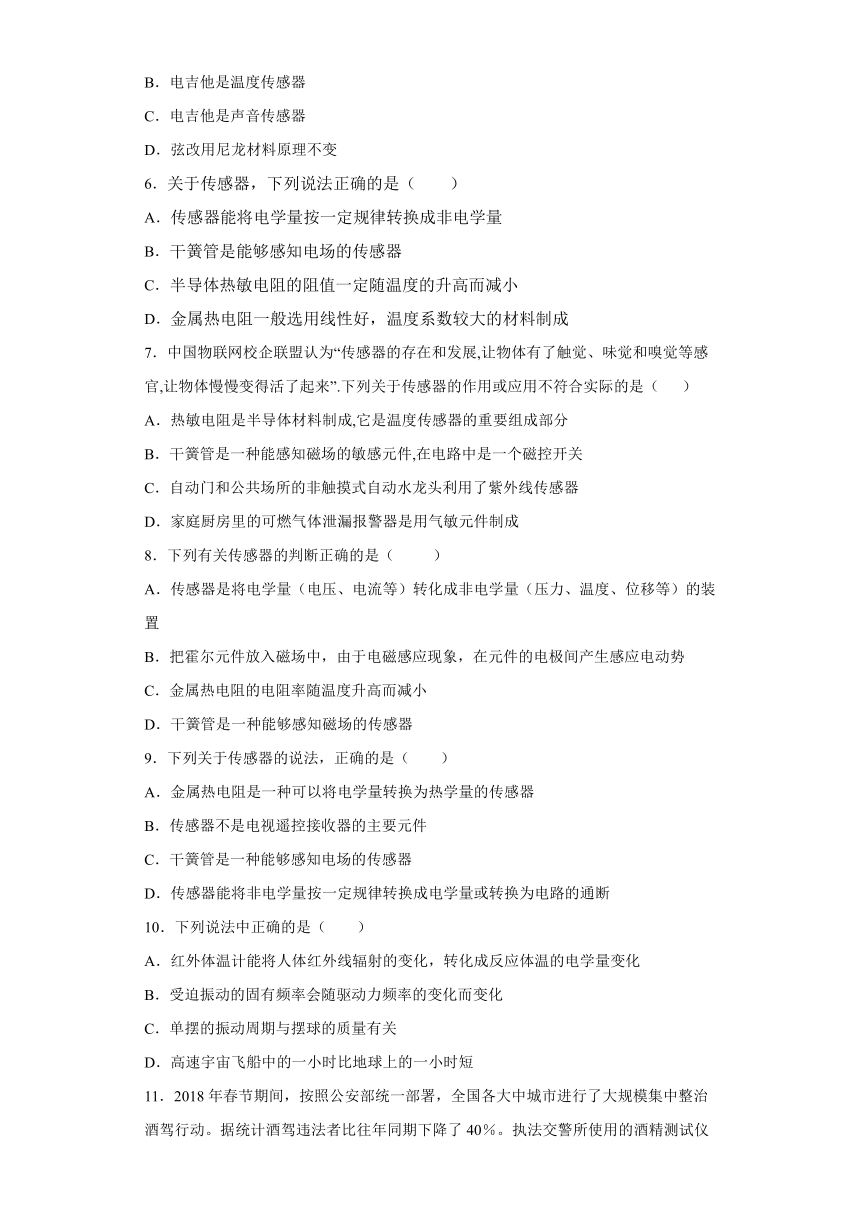

6.关于传感器,下列说法正确的是(  )
A.传感器能将电学量按一定规律转换成非电学量
B.干簧管是能够感知电场的传感器
C.半导体热敏电阻的阻值一定随温度的升高而减小
D.金属热电阻一般选用线性好,温度系数较大的材料制成
7.中国物联网校企联盟认为“传感器的存在和发展,让物体有了触觉、味觉和嗅觉等感官,让物体慢慢变得活了起来”.下列关于传感器的作用或应用不符合实际的是( )
A.热敏电阻是半导体材料制成,它是温度传感器的重要组成部分
B.干簧管是一种能感知磁场的敏感元件,在电路中是一个磁控开关
C.自动门和公共场所的非触摸式自动水龙头利用了紫外线传感器
D.家庭厨房里的可燃气体泄漏报警器是用气敏元件制成
8.下列有关传感器的判断正确的是( )
A.传感器是将电学量(电压、电流等)转化成非电学量(压力、温度、位移等)的装置
B.把霍尔元件放入磁场中,由于电磁感应现象,在元件的电极间产生感应电动势
C.金属热电阻的电阻率随温度升高而减小
D.干簧管是一种能够感知磁场的传感器
9.下列关于传感器的说法,正确的是( )
A.金属热电阻是一种可以将电学量转换为热学量的传感器
B.传感器不是电视遥控接收器的主要元件
C.干簧管是一种能够感知电场的传感器
D.传感器能将非电学量按一定规律转换成电学量或转换为电路的通断
10.下列说法中正确的是(  )
A.红外体温计能将人体红外线辐射的变化,转化成反应体温的电学量变化
B.受迫振动的固有频率会随驱动力频率的变化而变化
C.单摆的振动周期与摆球的质量有关
D.高速宇宙飞船中的一小时比地球上的一小时短

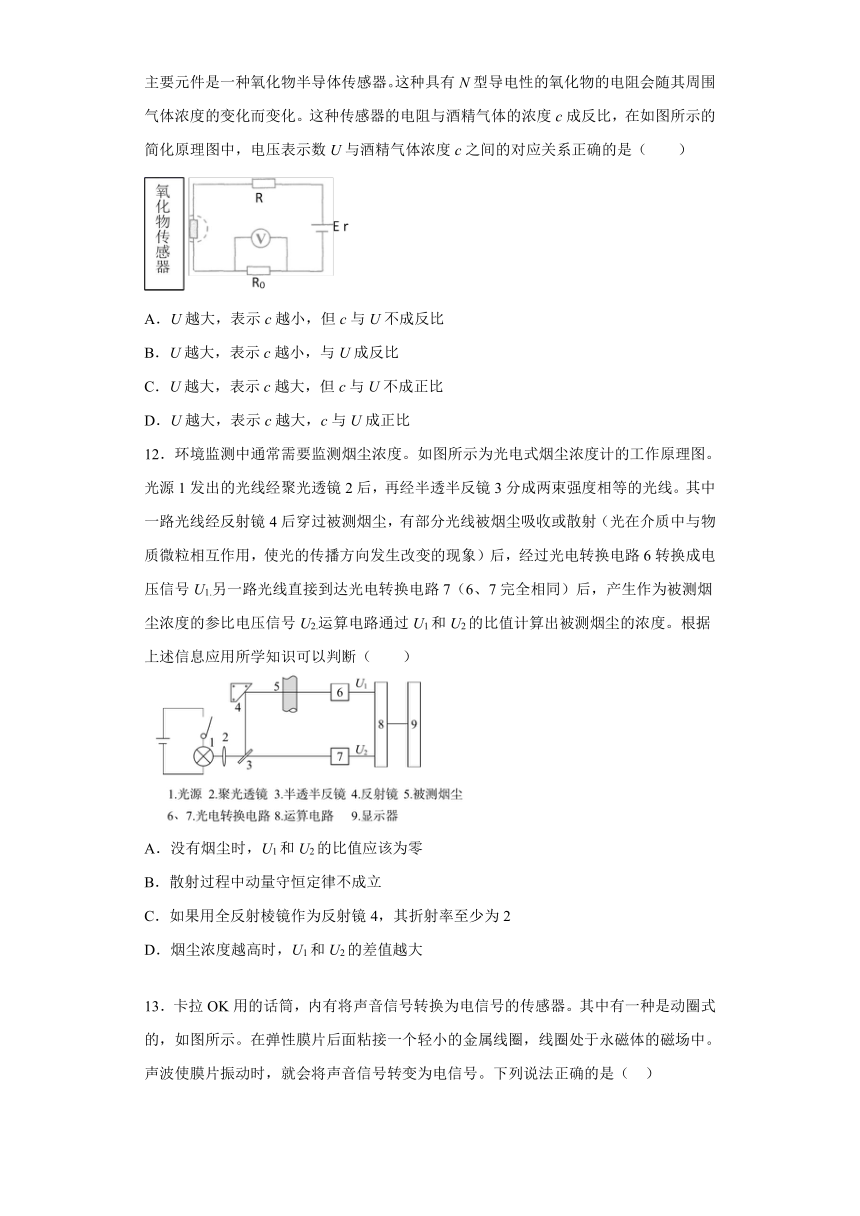

11.2018年春节期间,按照公安部统一部署,全国各大中城市进行了大规模集中整治酒驾行动。据统计酒驾违法者比往年同期下降了40%。执法交警所使用的酒精测试仪主要元件是一种氧化物半导体传感器。这种具有N型导电性的氧化物的电阻会随其周围气体浓度的变化而变化。这种传感器的电阻与酒精气体的浓度c成反比,在如图所示的简化原理图中,电压表示数U与酒精气体浓度c之间的对应关系正确的是(  )
A.U越大,表示c越小,但c与U不成反比
B.U越大,表示c越小,与U成反比
C.U越大,表示c越大,但c与U不成正比
D.U越大,表示c越大,c与U成正比
12.环境监测中通常需要监测烟尘浓度。如图所示为光电式烟尘浓度计的工作原理图。光源1发出的光线经聚光透镜2后,再经半透半反镜3分成两束强度相等的光线。其中一路光线经反射镜4后穿过被测烟尘,有部分光线被烟尘吸收或散射(光在介质中与物质微粒相互作用,使光的传播方向发生改变的现象)后,经过光电转换电路6转换成电压信号U1.另一路光线直接到达光电转换电路7(6、7完全相同)后,产生作为被测烟尘浓度的参比电压信号U2.运算电路通过U1和U2的比值计算出被测烟尘的浓度。根据上述信息应用所学知识可以判断(  )
A.没有烟尘时,U1和U2的比值应该为零
B.散射过程中动量守恒定律不成立
C.如果用全反射棱镜作为反射镜4,其折射率至少为2
D.烟尘浓度越高时,U1和U2的差值越大

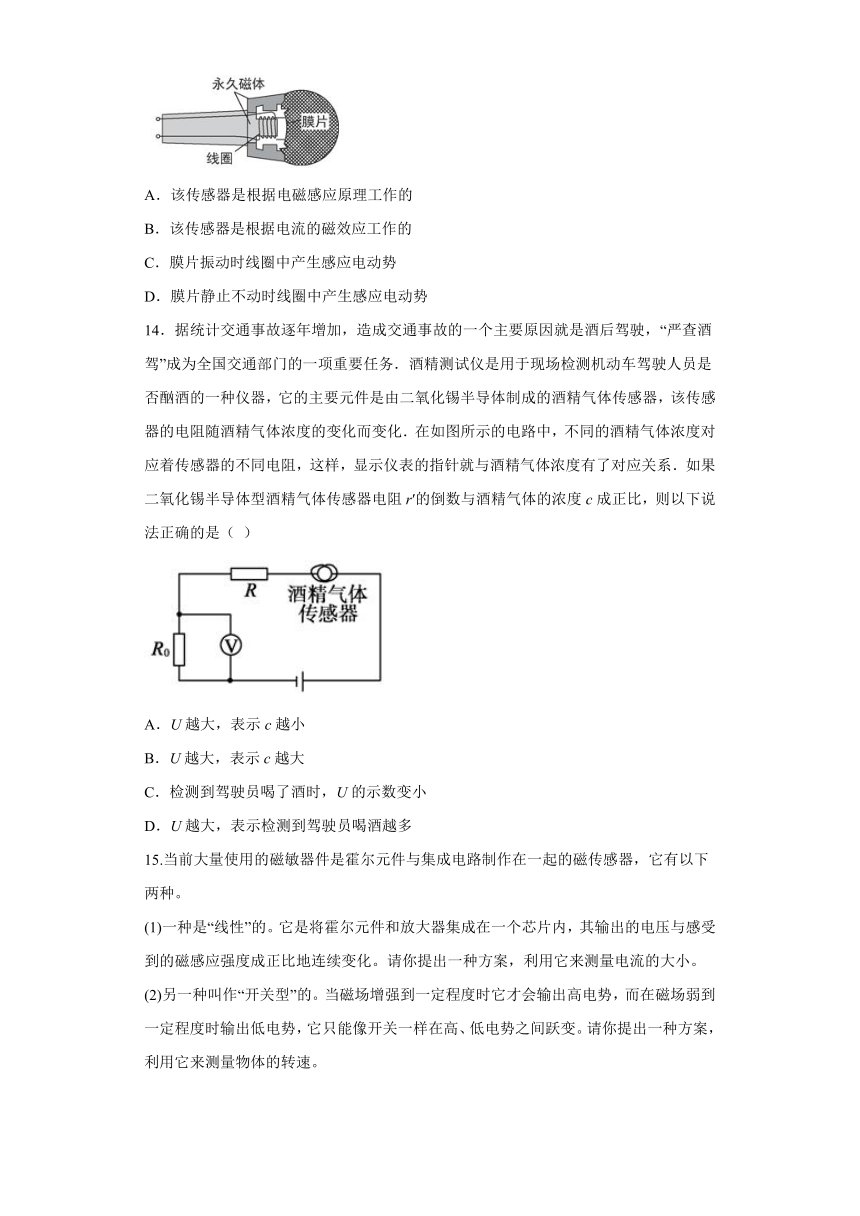

13.卡拉OK用的话筒,内有将声音信号转换为电信号的传感器。其中有一种是动圈式的,如图所示。在弹性膜片后面粘接一个轻小的金属线圈,线圈处于永磁体的磁场中。声波使膜片振动时,就会将声音信号转变为电信号。下列说法正确的是( )
A.该传感器是根据电磁感应原理工作的
B.该传感器是根据电流的磁效应工作的
C.膜片振动时线圈中产生感应电动势
D.膜片静止不动时线圈中产生感应电动势
14.据统计交通事故逐年增加,造成交通事故的一个主要原因就是酒后驾驶,“严查酒驾”成为全国交通部门的一项重要任务.酒精测试仪是用于现场检测机动车驾驶人员是否酗酒的一种仪器,它的主要元件是由二氧化锡半导体制成的酒精气体传感器,该传感器的电阻随酒精气体浓度的变化而变化.在如图所示的电路中,不同的酒精气体浓度对应着传感器的不同电阻,这样,显示仪表的指针就与酒精气体浓度有了对应关系.如果二氧化锡半导体型酒精气体传感器电阻r′的倒数与酒精气体的浓度c成正比,则以下说法正确的是( )
A.U越大,表示c越小
B.U越大,表示c越大
C.检测到驾驶员喝了酒时,U的示数变小
D.U越大,表示检测到驾驶员喝酒越多
15.当前大量使用的磁敏器件是霍尔元件与集成电路制作在一起的磁传感器,它有以下两种。
(1)一种是“线性”的。它是将霍尔元件和放大器集成在一个芯片内,其输出的电压与感受到的磁感应强度成正比地连续变化。请你提出一种方案,利用它来测量电流的大小。
(2)另一种叫作“开关型”的。当磁场增强到一定程度时它才会输出高电势,而在磁场弱到一定程度时输出低电势,它只能像开关一样在高、低电势之间跃变。请你提出一种方案,利用它来测量物体的转速。

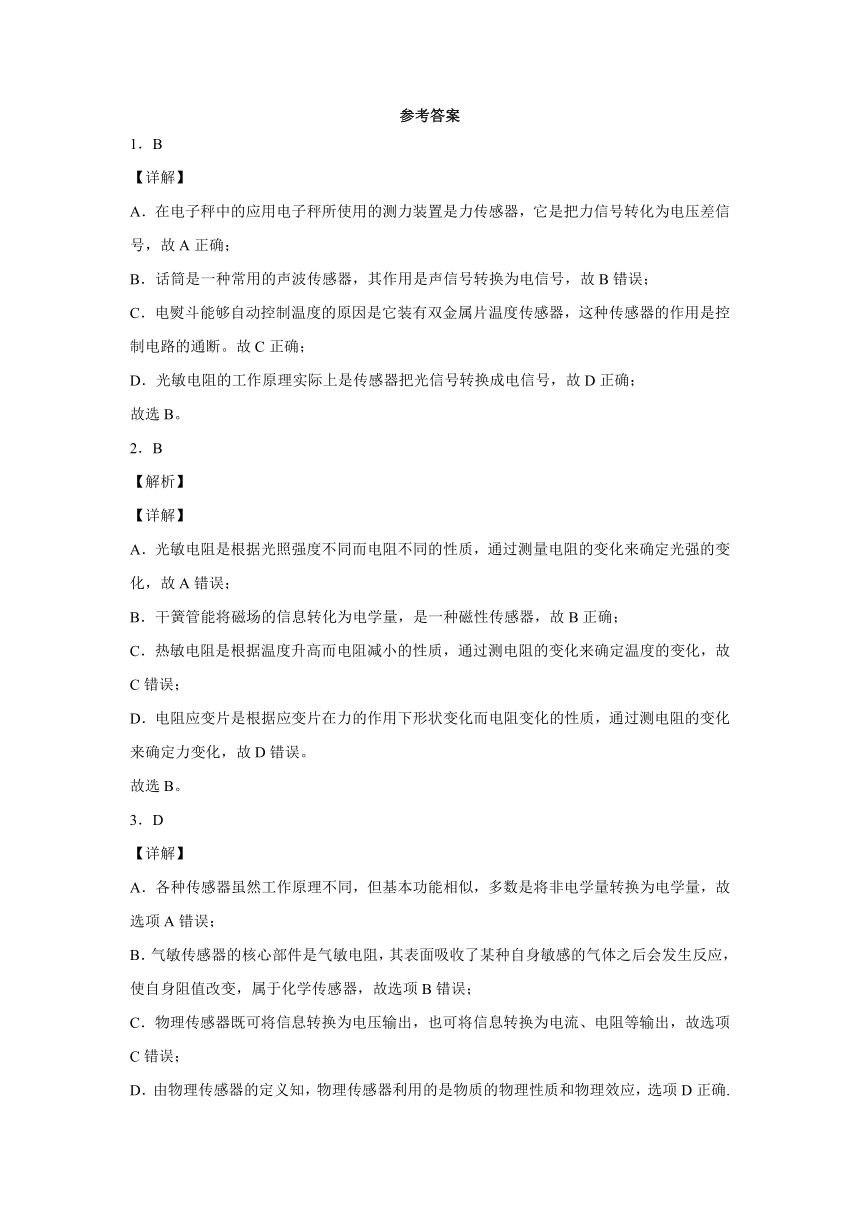

参考答案
1.B
【详解】
A.在电子秤中的应用电子秤所使用的测力装置是力传感器,它是把力信号转化为电压差信号,故A正确;
B.话筒是一种常用的声波传感器,其作用是声信号转换为电信号,故B错误;
C.电熨斗能够自动控制温度的原因是它装有双金属片温度传感器,这种传感器的作用是控制电路的通断。故C正确;
D.光敏电阻的工作原理实际上是传感器把光信号转换成电信号,故D正确;
故选B。
2.B
【解析】
【详解】
A.光敏电阻是根据光照强度不同而电阻不同的性质,通过测量电阻的变化来确定光强的变化,故A错误;
B.干簧管能将磁场的信息转化为电学量,是一种磁性传感器,故B正确;
C.热敏电阻是根据温度升高而电阻减小的性质,通过测电阻的变化来确定温度的变化,故C错误;
D.电阻应变片是根据应变片在力的作用下形状变化而电阻变化的性质,通过测电阻的变化来确定力变化,故D错误。
故选B。
3.D
【详解】
A.各种传感器虽然工作原理不同,但基本功能相似,多数是将非电学量转换为电学量,故选项A错误;
B.气敏传感器的核心部件是气敏电阻,其表面吸收了某种自身敏感的气体之后会发生反应,使自身阻值改变,属于化学传感器,故选项B错误;
C.物理传感器既可将信息转换为电压输出,也可将信息转换为电流、电阻等输出,故选项C错误;
D.由物理传感器的定义知,物理传感器利用的是物质的物理性质和物理效应,选项D正确.
故选D。
4.B
【详解】
当杯中的水位达到金属块B时,控制电路接通,电磁铁具有磁性,将衔铁吸下,使灯所在电路接通,所以灯亮;灯所在电路断开,所以灯不亮,故B正确,ACD错误。
故选B。
5.C
【详解】
物理传感器应用的是物理效应,比如光电效应、磁电效应等,能将被测信号量的微小变化转换成电信号,当弦振动时,线圈中产生感应电流,属于声音传感器,故C正确,ABD错误。
故选C。
6.C
【分析】
传感器作为一种将其它形式的信号与电信号之间的转换装置,在我们的日常生活中得到了广泛应用,不同传感器所转换的信号对象不同,我们应就它的具体原理进行分析.
【详解】
传感器作为一种将其它形式的信号与电信号之间的转换装置,能将非电学量按一定规律转换成电学量.故A错误;干簧管是一种能够感知磁场的传感器.故B错误;热敏电阻在温度升高时,电阻会变小,热敏电阻能把温度这个热学量转换为电阻这个电学量.故C正确;金属热电阻是将温度转化为电阻,金属导体热电阻随温度的升高而增大;金属热电阻一般选用线性好,温度系数较小的材料制成.故D错误.故选C.
【点睛】
该题考查几种常见的传感器的特点,传感器能够将其他信号转化为电信号,它们在生产生活中应用非常广泛,在学习中要注意体会.
7.C
【解析】
A、热敏电阻是由半导体材料制成的;它主要用于温度传感器中,是温度传感器的重要组成部分,故A正确;
B、干簧管是一种能感知磁场的敏感元件,在电路中是一个磁控开关,故B正确;
C、自动门和自动水龙门是利用光传感器,但不是紫外传感器,因为紫外线对人有较强的辐射作用,故C错误;
D、家庭厨房里的可燃气体泄漏报警器是用气敏元件制成,故D正确;
应用不符合实际的是故选C.
【点睛】传感器在生产生活中有着重要的作用,要掌握常见传感器的作用及其对应仪器的工作原理.
8.D
【详解】
A.传感器是将非电学量(压力、温度、位移等)转化成电学量(电压、电流等)的装置,故A错误;
B.把霍尔元件放入磁场中,载流子在洛伦兹力的作用下偏转,使霍尔元件的上、下两面出现电势差,故B错误;
C.金属热电阻的阻值率随温度的升高而增大,故C错误;
D.干簧管是磁控开关,故D正确。
故选D。
9.D
【详解】
A.金属热电阻是一种将温度这个热学量转化为电阻这个电学量的传感器,故A错误;
B.电视遥控接收器的主要元件是红外线传感器,故B错误;
C.干簧管是一种能够感知磁场的元件,故C错误;
D.传感器能将非电学量按一定规律转换为电学量或转换为电路的通断,故D正确。
故选D。
10.A
【详解】
A.红外体温计能将人体红外线辐射的变化,转化成反应体温的电学量变化,故A正确;
B.受迫振动的固有频率不会随驱动力频率的变化而变化,故B错误;
C.单摆振动的周期
可知单摆的振动周期与摆球质量无关。故C错误;
D.根据“尺缩钟慢”效应可知高速宇宙飞船中的一小时比地球上的一小时长,故D错误;
故选A。
11.C
【详解】
由闭合电路欧姆定律可知,电路电流
电压表示数
传感器的电阻与酒精气体的浓度c成反比,酒精浓度c越大,越小,电压表示数U越大,所以U越大,越小,c越大,但是c与U不是正比关系,故ABD错误,C正确。
故选C。
12.D
【详解】
A.没有烟尘时,光的传播方向没有发生改变,U1和U2的大小相等,其比值应该为1,不是零,故A错误;
B.根据康普顿效应原理,散射过程是光子与微粒碰撞作用的结果,所以动量守恒定律仍然成立,故B错误;
C.如果用全反射棱镜作为反射镜4,其反射光线与入射光线的夹角是90°,故需要其临界角小于45°,再根据
故其折射率至少为,故C错误;
D.烟尘浓度越高时,光线被烟尘吸收或散射得就会越多,光线射到6的亮度就会越少,所以U1和U2的差值越大,故D正确。
故选D。
13.AC
【解析】
【详解】
AB.声波使膜片振动时,弹性膜片带动线圈在磁场中做切割磁感线运动,线圈中产生感应电流,声音信号转变为电信号,该传感器是根据电磁感应原理工作的,故A项符合题意,B项不符合题意;
C.膜片振动时,弹性膜片带动线圈在磁场中做切割磁感线运动,线圈中产生感应电动势,故C项符合题意;
D.膜片静止不动时,线圈中磁通量不变,线圈中不产生感应电动势,故D项不符合题意。
14.BD
【详解】
AB.图中酒精传感器与R、R0串联,电压表测R0两端的电压,U越大,说明电路中电流越大,酒精传感器的电阻减小,由题:酒精气体传感器电阻r 的倒数与酒精气体的浓度c成正比,可知,c越大,故A错误,B正确;
C.检测到驾驶员喝了酒时,c增大,r 减小,电路中总电阻减小,电路中电流增大,则U的示数增大,故C错误;
D.由上分析可知,U越大,c越大,表示检测到驾驶员喝酒越多,故D正确.
故选:BD
15.(1)见解析;(2)见解析
【详解】
(1)在软铁芯上绕制线圈2,磁传感器3置入铁芯的间隙中,并与数字电压表4相连,线圈2中通入的待测电流I越强,铁芯间隙中的磁感应强度就越大,则磁传感器输出的电压也越大。电路如图
(2)在转动物体1的边缘嵌入一个永久磁体2 ,磁传感器3固定在旁边,并与计数电路和显示屏4相连。物体每转动1周,传感器就输出1个电压脉冲,计数器显示的数字就增加1,配合秒表测出物体在时间t内转动的周数n,就可以计算出转速。电路如图
