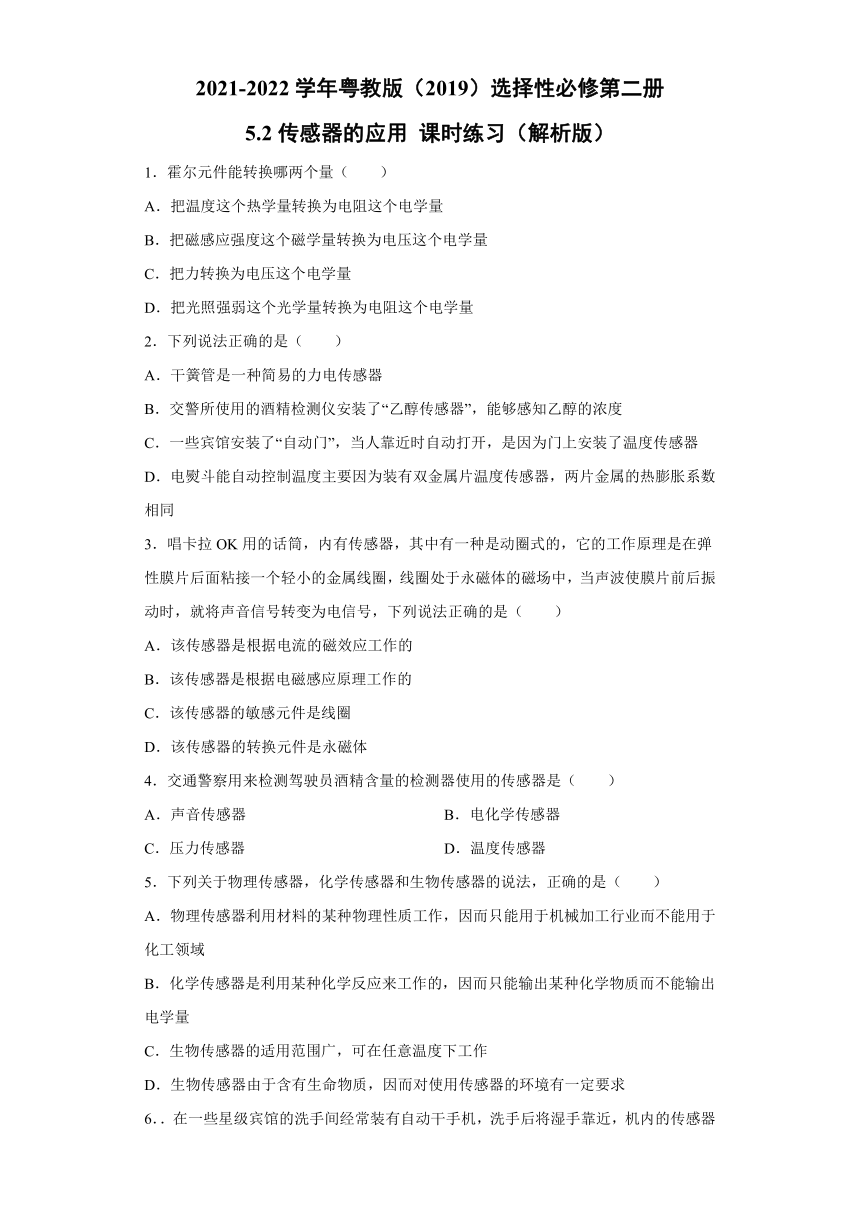

5.2传感器的应用 课时练习（word解析版）

2021-2022学年粤教版（2019）选择性必修第二册
5.2传感器的应用 课时练习（解析版）
1．霍尔元件能转换哪两个量（ ）
A．把温度这个热学量转换为电阻这个电学量
B．把磁感应强度这个磁学量转换为电压这个电学量
C．把力转换为电压这个电学量
D．把光照强弱这个光学量转换为电阻这个电学量
2．下列说法正确的是（　　）
A．干簧管是一种简易的力电传感器
B．交警所使用的酒精检测仪安装了“乙醇传感器”，能够感知乙醇的浓度
C．一些宾馆安装了“自动门”，当人靠近时自动打开，是因为门上安装了温度传感器
D．电熨斗能自动控制温度主要因为装有双金属片温度传感器，两片金属的热膨胀系数相同
3．唱卡拉OK用的话筒，内有传感器，其中有一种是动圈式的，它的工作原理是在弹性膜片后面粘接一个轻小的金属线圈，线圈处于永磁体的磁场中，当声波使膜片前后振动时，就将声音信号转变为电信号，下列说法正确的是（　　）
A．该传感器是根据电流的磁效应工作的
B．该传感器是根据电磁感应原理工作的
C．该传感器的敏感元件是线圈
D．该传感器的转换元件是永磁体
4．交通警察用来检测驾驶员酒精含量的检测器使用的传感器是（　　）
A．声音传感器 B．电化学传感器
C．压力传感器 D．温度传感器
5．下列关于物理传感器，化学传感器和生物传感器的说法，正确的是（　　）
A．物理传感器利用材料的某种物理性质工作，因而只能用于机械加工行业而不能用于化工领域
B．化学传感器是利用某种化学反应来工作的，因而只能输出某种化学物质而不能输出电学量
C．生物传感器的适用范围广，可在任意温度下工作
D．生物传感器由于含有生命物质，因而对使用传感器的环境有一定要求
6．．在一些星级宾馆的洗手间经常装有自动干手机，洗手后将湿手靠近，机内的传感器就开通电热器加热，有热空气从机内喷出，将湿手烘干．手靠近干手机能使传感器工作，是因为 (　　)
A．改变了湿度 B．改变了温度
C．改变了磁场 D．改变了电容

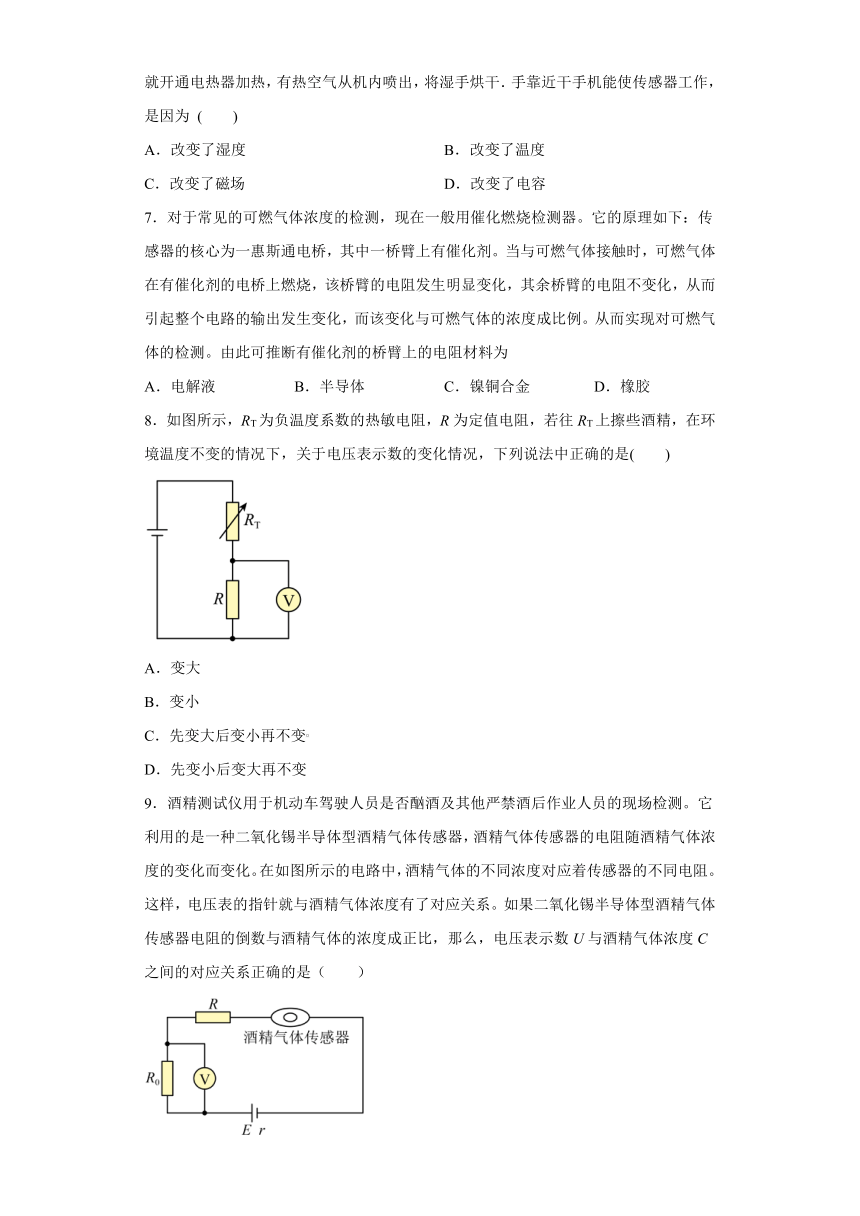

7．对于常见的可燃气体浓度的检测，现在一般用催化燃烧检测器。它的原理如下：传感器的核心为一惠斯通电桥，其中一桥臂上有催化剂。当与可燃气体接触时，可燃气体在有催化剂的电桥上燃烧，该桥臂的电阻发生明显变化，其余桥臂的电阻不变化，从而引起整个电路的输出发生变化，而该变化与可燃气体的浓度成比例。从而实现对可燃气体的检测。由此可推断有催化剂的桥臂上的电阻材料为
A．电解液 B．半导体 C．镍铜合金 D．橡胶
8．如图所示，RT为负温度系数的热敏电阻，R为定值电阻，若往RT上擦些酒精，在环境温度不变的情况下，关于电压表示数的变化情况，下列说法中正确的是(　　)
A．变大
B．变小
C．先变大后变小再不变
D．先变小后变大再不变
9．酒精测试仪用于机动车驾驶人员是否酗酒及其他严禁酒后作业人员的现场检测。它利用的是一种二氧化锡半导体型酒精气体传感器，酒精气体传感器的电阻随酒精气体浓度的变化而变化。在如图所示的电路中，酒精气体的不同浓度对应着传感器的不同电阻。这样，电压表的指针就与酒精气体浓度有了对应关系。如果二氧化锡半导体型酒精气体传感器电阻的倒数与酒精气体的浓度成正比，那么，电压表示数U与酒精气体浓度C之间的对应关系正确的是（　　）
A．U越大，表示C越大，C与U成正比
B．U越大，表示C越小，但是C与U不成正比
C．U越大，表示C越小，C与U成反比
D．U越大，表示C越大，但是C与U不成反比

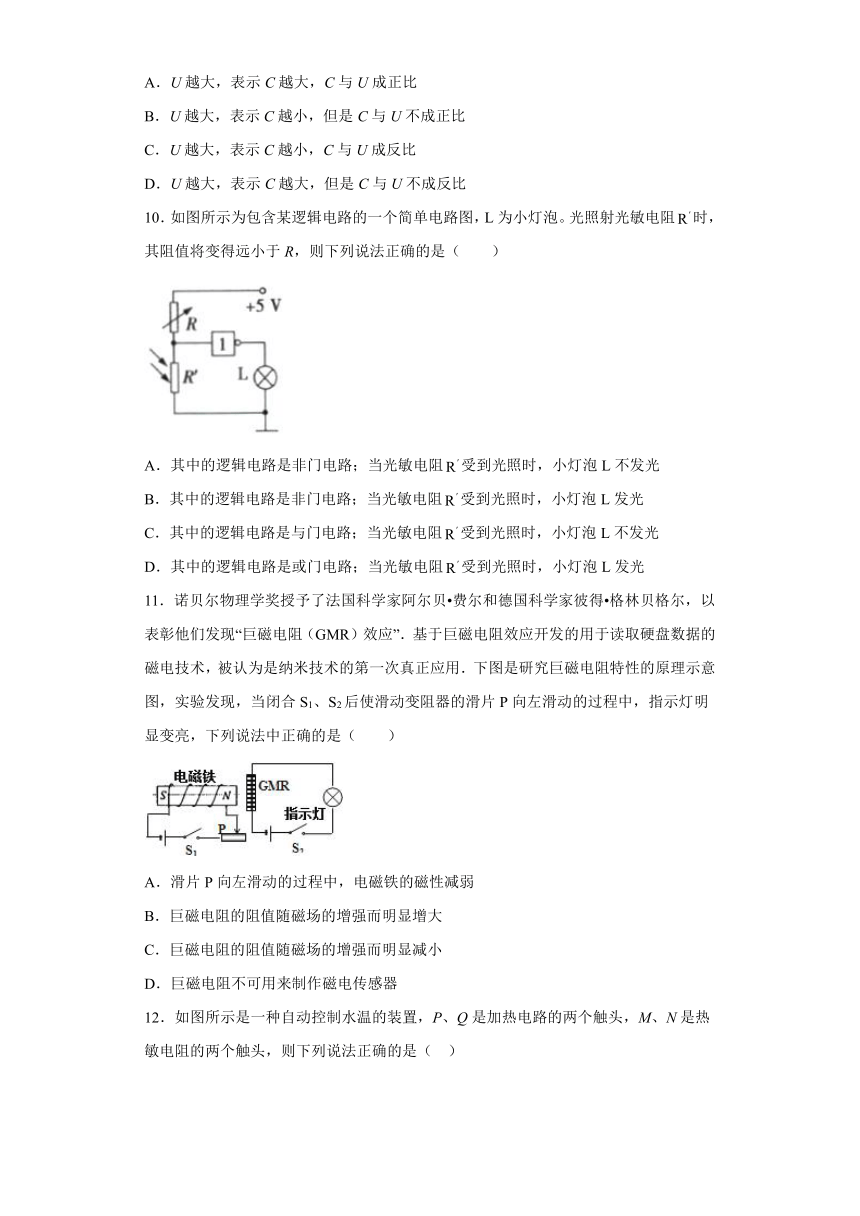

10．如图所示为包含某逻辑电路的一个简单电路图，L为小灯泡。光照射光敏电阻时，其阻值将变得远小于R，则下列说法正确的是（ ）
A．其中的逻辑电路是非门电路；当光敏电阻受到光照时，小灯泡L不发光
B．其中的逻辑电路是非门电路；当光敏电阻受到光照时，小灯泡L发光
C．其中的逻辑电路是与门电路；当光敏电阻受到光照时，小灯泡L不发光
D．其中的逻辑电路是或门电路；当光敏电阻受到光照时，小灯泡L发光
11．诺贝尔物理学奖授予了法国科学家阿尔贝 费尔和德国科学家彼得 格林贝格尔，以表彰他们发现“巨磁电阻（GMR）效应”．基于巨磁电阻效应开发的用于读取硬盘数据的磁电技术，被认为是纳米技术的第一次真正应用．下图是研究巨磁电阻特性的原理示意图，实验发现，当闭合S1、S2后使滑动变阻器的滑片P向左滑动的过程中，指示灯明显变亮，下列说法中正确的是（　　）
A．滑片P向左滑动的过程中，电磁铁的磁性减弱
B．巨磁电阻的阻值随磁场的增强而明显增大
C．巨磁电阻的阻值随磁场的增强而明显减小
D．巨磁电阻不可用来制作磁电传感器

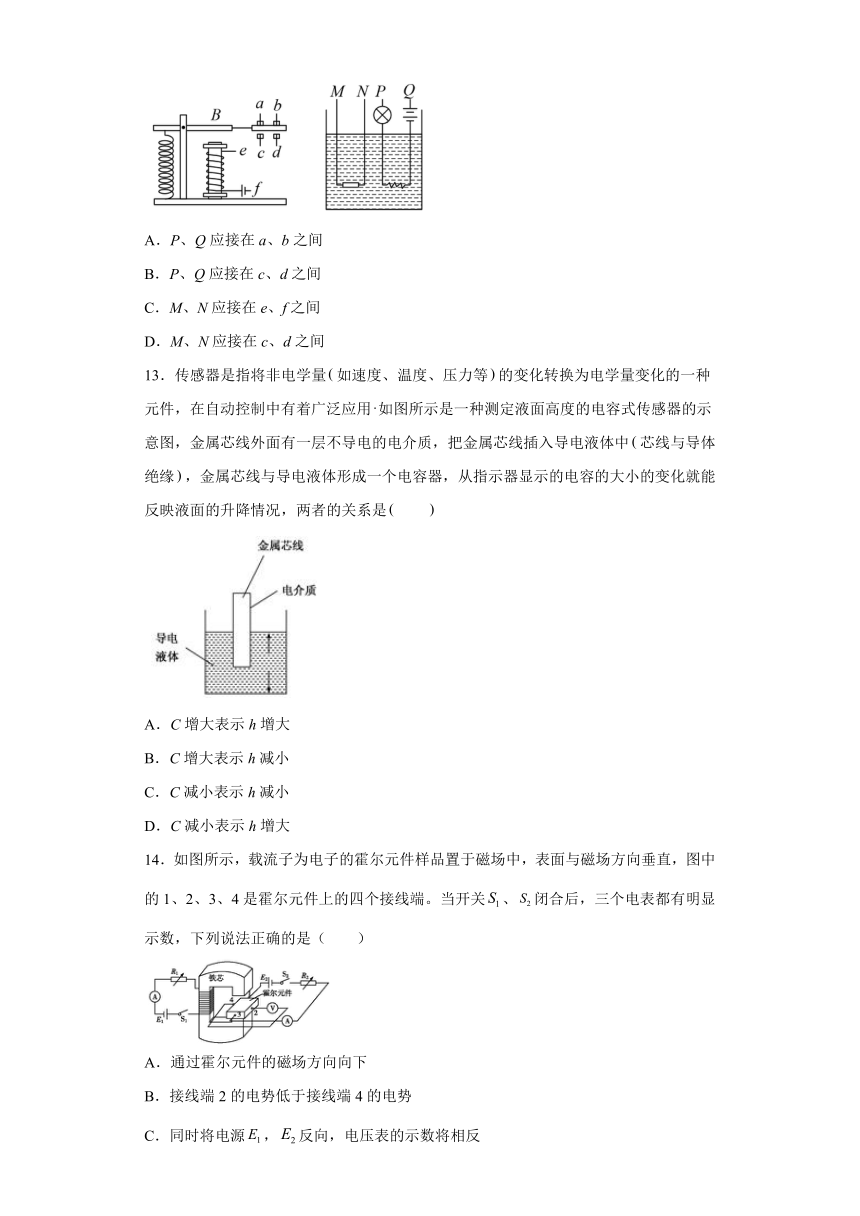

12．如图所示是一种自动控制水温的装置，P、Q是加热电路的两个触头，M、N是热敏电阻的两个触头，则下列说法正确的是（ ）
A．P、Q应接在a、b之间
B．P、Q应接在c、d之间
C．M、N应接在e、f之间
D．M、N应接在c、d之间
13．传感器是指将非电学量如速度、温度、压力等的变化转换为电学量变化的一种元件，在自动控制中有着广泛应用如图所示是一种测定液面高度的电容式传感器的示意图，金属芯线外面有一层不导电的电介质，把金属芯线插入导电液体中芯线与导体绝缘，金属芯线与导电液体形成一个电容器，从指示器显示的电容的大小的变化就能反映液面的升降情况，两者的关系是　　
A．C增大表示h增大
B．C增大表示h减小
C．C减小表示h减小
D．C减小表示h增大
14．如图所示，载流子为电子的霍尔元件样品置于磁场中，表面与磁场方向垂直，图中的1、2、3、4是霍尔元件上的四个接线端。当开关、闭合后，三个电表都有明显示数，下列说法正确的是（　　）
A．通过霍尔元件的磁场方向向下
B．接线端2的电势低于接线端4的电势
C．同时将电源，反向，电压表的示数将相反
D．若适当减小、增大，则电压表示数一定增大

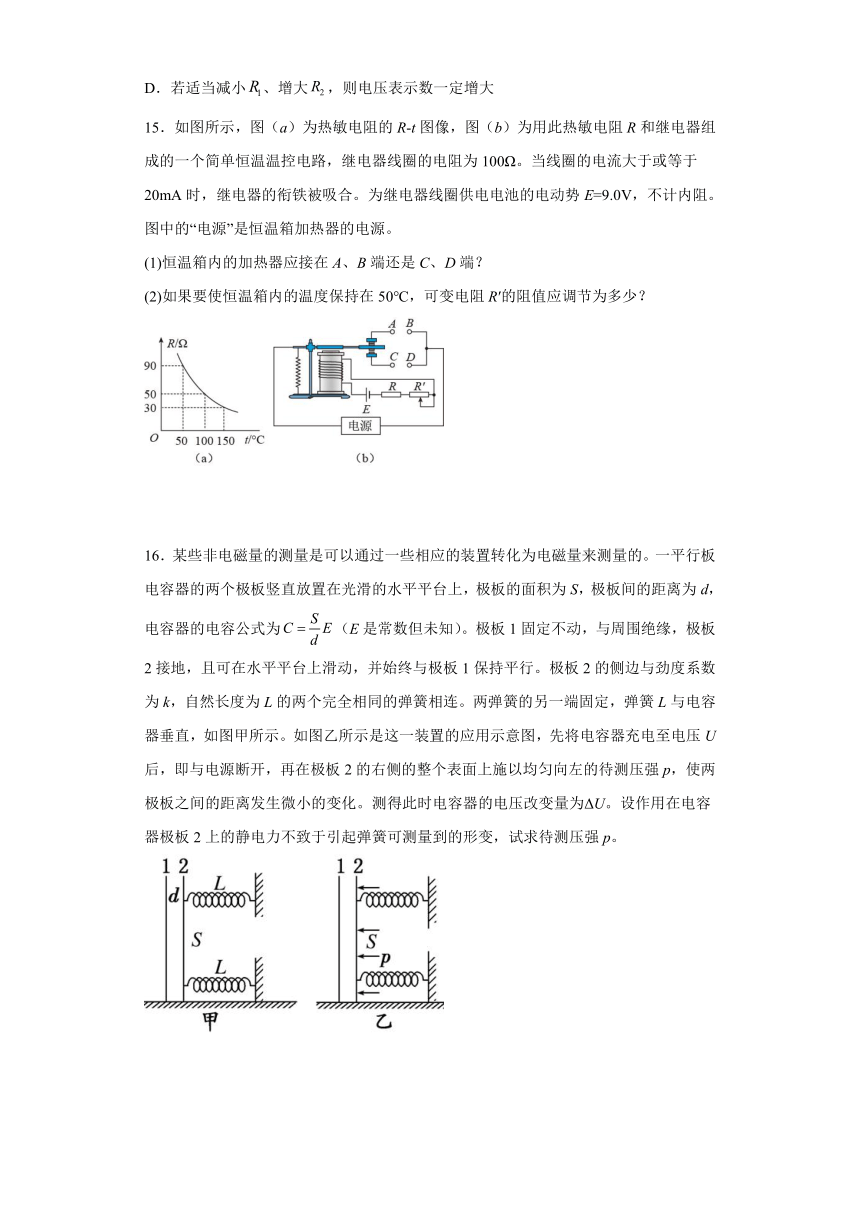

15．如图所示，图（a）为热敏电阻的R-t图像，图（b）为用此热敏电阻R和继电器组成的一个简单恒温温控电路，继电器线圈的电阻为100Ω。当线圈的电流大于或等于20mA时，继电器的衔铁被吸合。为继电器线圈供电电池的电动势E=9.0V，不计内阻。图中的“电源”是恒温箱加热器的电源。
(1)恒温箱内的加热器应接在A、B端还是C、D端？
(2)如果要使恒温箱内的温度保持在50℃，可变电阻R′的阻值应调节为多少？
16．某些非电磁量的测量是可以通过一些相应的装置转化为电磁量来测量的。一平行板电容器的两个极板竖直放置在光滑的水平平台上，极板的面积为S，极板间的距离为d，电容器的电容公式为（E是常数但未知）。极板1固定不动，与周围绝缘，极板2接地，且可在水平平台上滑动，并始终与极板1保持平行。极板2的侧边与劲度系数为k，自然长度为L的两个完全相同的弹簧相连。两弹簧的另一端固定，弹簧L与电容器垂直，如图甲所示。如图乙所示是这一装置的应用示意图，先将电容器充电至电压U后，即与电源断开，再在极板2的右侧的整个表面上施以均匀向左的待测压强p，使两极板之间的距离发生微小的变化。测得此时电容器的电压改变量为ΔU。设作用在电容器极板2上的静电力不致于引起弹簧可测量到的形变，试求待测压强p。
参考答案
1．B
【详解】
（1）金属导体中移动的是自由电子，当电流的方向水平向右时，电子向左定向移动，受到洛伦兹力发生偏转，根据电子偏转到哪一表面判断电势的高低．
（2）当电荷所受的电场力与洛伦兹力处处相等时，EH和UH达到稳定值，根据电场力与洛伦兹力平衡，结合电流I=nevS，推导出UH的大小与I和B以及霍尔元件厚度d之间的关系U==Bdv
思路分析：解决本题的关键知道金属导体中移动的是自由电子，根据左手定则判断电子偏转方向，从而得出表面电势的高低．会根据荷所受的电场力与洛伦兹力相等，推导出UH的大小与I和B以及霍尔元件厚度d之间的关系
试题点评：考查对霍尔效应的理解．
2．B
【详解】
A．干簧管是一种磁敏感元件，能够将磁信号转化为电信号，A错误；
B．酒精检测仪主要元件是一种氧化物半导体传感器，酒精的浓度与传感器的电阻成反比，所以能够感知乙醇的浓度，B正确；
C．一些宾馆安装了“自动门”，当人靠近时自动打开，是因为门上安装了红外线传感器，C错误；
D．电熨斗能自动控制温度主要因为装有双金属片温度传感器，两片金属的热膨胀系数不同，所以才能控制电路的通断，D错误。
故选B。
3．B
【详解】
该传感器是根据电磁感应原理工作的，敏感元件是膜片，转换元件是线圈。
故选B。
4．B
【详解】
检测驾驶员酒精含量，与声音、压力、温度无关，因此选用的是化学传感器，故B正确。
故选B。
5．D
【详解】
B．化学传感器一般也是输出电学量，如离子传感器等，故B错误；
A．物理传感器在化工领域也可以使用，如温度传感器等，故A错误；
CD．生物传感器能够使用的前提是传感器中的生命物质保持生物活性，故C错误，D正确。
故选D。
6．D
【详解】
根据自动干手机工作的特征，手靠近电热器开始工作，手撤离电热器停止工作，人是一种导体，可以与其他导体构成电容．手靠近时相当于连接一个电容，可以确定干手机内设有电容式传感器，由于手的靠近改变了电容．用湿度和温度来驱动电热器工作，理论上可行，但是假如干手机是由于湿度、温度的变化而工作就成了室内烘干机．
故选D。
7．B
【分析】
热敏电阻器是敏感元件的一类，按照温度系数不同分为正温度系数热敏电阻器和负温度系数热敏电阻器。热敏电阻器的典型特点是对温度敏感，不同的温度下表现出不同的电阻值。热敏电阻的材料为半导体材料。
【详解】
由题意可知，该电阻为热敏电阻，热敏电阻的材料为半导体材料，故B正确，ACD错误。
【点睛】
常用的热敏电阻和光敏电阻均是半导体材料，需要记忆其特点和性质。
8．D
【详解】
往RT上擦酒精后，酒精蒸发吸热，热敏电阻RT温度降低，电阻值增大，根据串联电路的分压特点，电压表示数变小。当酒精蒸发完毕后，RT的温度逐渐升高到环境温度后不变，所以热敏电阻的阻值逐渐变小，最后不变。故电压表的示数将逐渐变大，最后不变。
故选D。
9．D
【详解】
设酒精气体传感器电阻为r′，酒精气体传感器和定值电阻串联在电路中，电压表测R0两端的电压。根据酒精气体传感器的电阻的倒数与酒精气体的浓度成正比，得
根据欧姆定律得
整理得
由数学知识知，U越大，C越大，但两者不成正比，也不成反比。故D正确。
故选D。
10．B
【详解】
由电路结构判断可知其中的逻辑电路为非门电路；当光敏电阻受到光照时，光敏电阻两端电势差趋近于零，小灯泡L上端为高电平，下端为低电平，故小灯泡L将发光。选项B正确，ACD错误。
故选B。
11．C
【解析】
【分析】
由滑动变阻器滑片的移动得知电路中电流的变化情况，通过电路中电流的变化结合电磁铁磁性强弱的决定因素可以确定滑片移动时，其磁性强弱的变化；根据灯泡的亮度变化，能够确定电路中电流的变化，进而知道巨磁电阻的阻值与磁场强度的关系．
【详解】
A．当滑片P向左滑动时，滑动变阻器连入电路中的电阻变小，则电路中的电流变大，通电螺线管的磁性增强．A错误．
BC．通电螺线管的磁性增强时，右边电路中的指示灯明显变亮，则说明右边电路的电流变大了，巨磁电阻的电阻变小了，即巨磁电阻的阻值随磁场的增强而变小．故B错误，C正确．
D．由C分析可知巨磁电阻可用来制作磁电传感器，D错误；
故选C．
【点睛】
在控制电路中，滑片的移动是分析的入手点；在工作电路中，灯泡的亮度是确定电路中电流变化的一个隐含条件．
12．AC
【详解】
P、Q应该分别接在触头a、b之间，同时，M、N应该分别接e、f，其工作原理是当水温升高时，热敏电阻阻值减小，电磁铁中电流增大，吸引力增大，使衔铁被吸下，a、b断开，使加热装置停止加热；当水温降低到一定程度时，热敏电阻温度减小，电磁铁中电流减小，吸引力减小，衔铁被弹簧拉上去，使a、b之间连接，加热装置开始加热，从而实现控制水温。
故选AC。
13．AC
【详解】
A、改变液面高度时只改变了正对面积，若电容C增大时，根据电容的决定式分析正对面积应增大，则知，液面高度h增大．故A正确，B错误；
C、若电容C减小时，根据电容的决定式分析可知，正对面积应减小，则知，液面高度h减小．故C正确，D错误．
故选AC．
【点睛】
本题只要掌握电容的决定式，就能很容易分析电容与液面高度h的关系，注意电容决定式的正确应用，并能根据实际情况分析液面高度与电容的关系．
14．AB
【详解】
A．由安培定则可判断出左侧线圈产生的磁场方向向上，经铁芯后在霍尔元件处的磁场方向向下， 故A正确；
B．通过霍尔元件的磁场方向向下，由左手定则可知，霍尔元件中导电物质受到的磁场力向右，导电物质偏向接线端2，导电物质为电子，则接线端2的电势低于接线端4的电势，故B正确；
C．仅将电源E1、E2反向接入电路，磁场反向，电流反向，霍尔元件中导电物质受到的磁场力不变，电压表的示数不变，故C错误；
D．若适当减小R1，电流产生的磁场增强，通过霍尔元件的磁场增强；增大R2，流过霍尔元件的电流减弱；霍尔元件产生电压
可能减小，电压表示数可能减小，故D错误。
故选AB。
15．(1) AB 端；(2)。
【详解】
(1) A、B当温度较低的时候，热敏电阻的电阻较大，电路中的电流较小，此时继电器的衔铁与AB部分连接，此时是需要加热的，恒温箱内的加热器要工作，所以该把恒温箱内的加热器接在AB 端。
(2) 当温度达到50℃时，加热电路就要断开，此时的继电器的衔铁要被吸合，即控制电路的电流要到达20mA=0.02A，根据闭合电路欧姆定律可得，
解得：
16．
【详解】
该题根据平行板电容器在电荷量不变的情况下，其两端电压随板间距离变化而变化，从而把力学量（压强p）转化为电学量（电压）来测量。因为，，，则
所以
Δd=
又
F=pS，2kΔd=pS
则
