5.2传感器的应用 课时作业（word解析版）

2021-2022学年粤教版（2019）选择性必修第二册

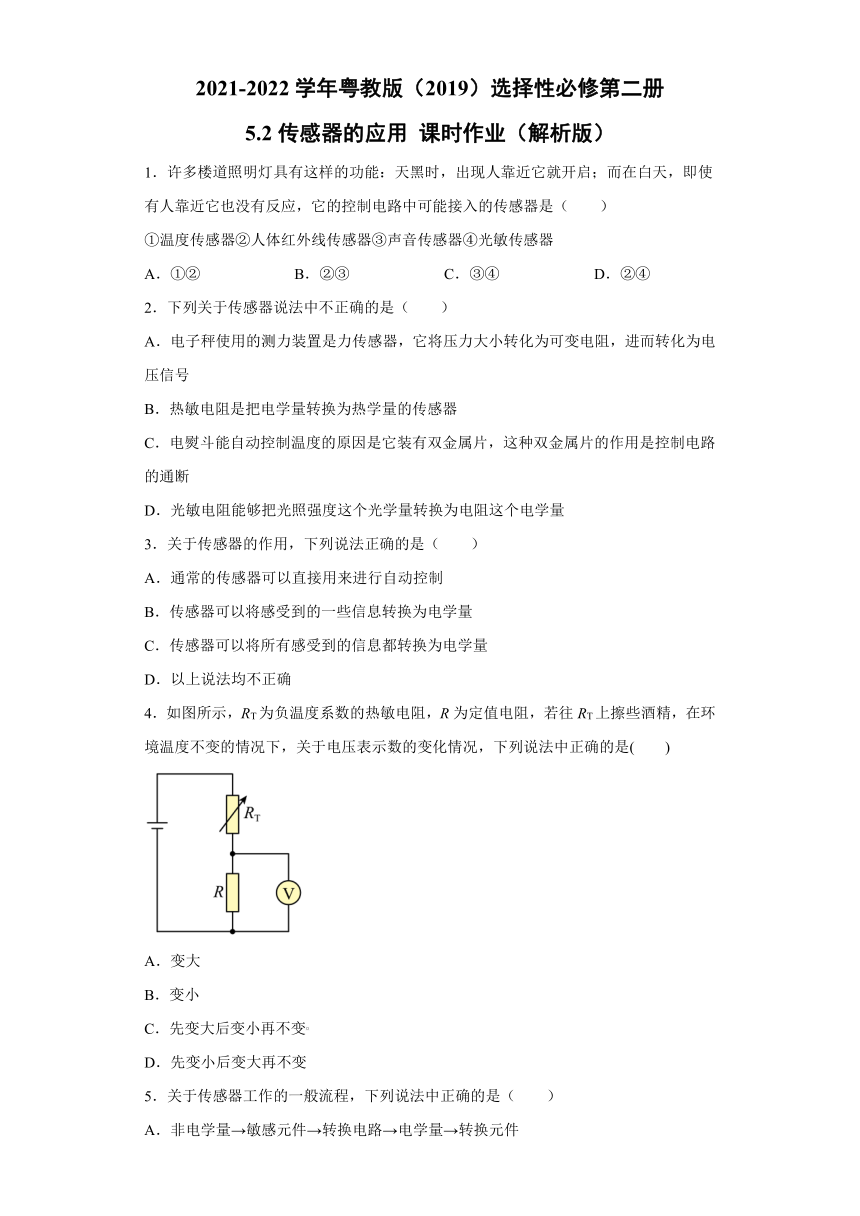

5.2传感器的应用 课时作业（解析版）
1．许多楼道照明灯具有这样的功能：天黑时，出现人靠近它就开启；而在白天，即使有人靠近它也没有反应，它的控制电路中可能接入的传感器是（　　）
①温度传感器②人体红外线传感器③声音传感器④光敏传感器
A．①② B．②③ C．③④ D．②④
2．下列关于传感器说法中不正确的是（　　）
A．电子秤使用的测力装置是力传感器，它将压力大小转化为可变电阻，进而转化为电压信号
B．热敏电阻是把电学量转换为热学量的传感器
C．电熨斗能自动控制温度的原因是它装有双金属片，这种双金属片的作用是控制电路的通断
D．光敏电阻能够把光照强度这个光学量转换为电阻这个电学量
3．关于传感器的作用，下列说法正确的是（　　）
A．通常的传感器可以直接用来进行自动控制
B．传感器可以将感受到的一些信息转换为电学量
C．传感器可以将所有感受到的信息都转换为电学量
D．以上说法均不正确
4．如图所示，RT为负温度系数的热敏电阻，R为定值电阻，若往RT上擦些酒精，在环境温度不变的情况下，关于电压表示数的变化情况，下列说法中正确的是(　　)
A．变大
B．变小
C．先变大后变小再不变
D．先变小后变大再不变
5．关于传感器工作的一般流程，下列说法中正确的是（　　）
A．非电学量→敏感元件→转换电路→电学量→转换元件
B．电学量→敏感元件→转换电路→转换元件→非电学量
C．非电学量→敏感元件→转换元件→转换电路→电学量
D．非电学量→转换电路→转换元件→敏感元件→电学量

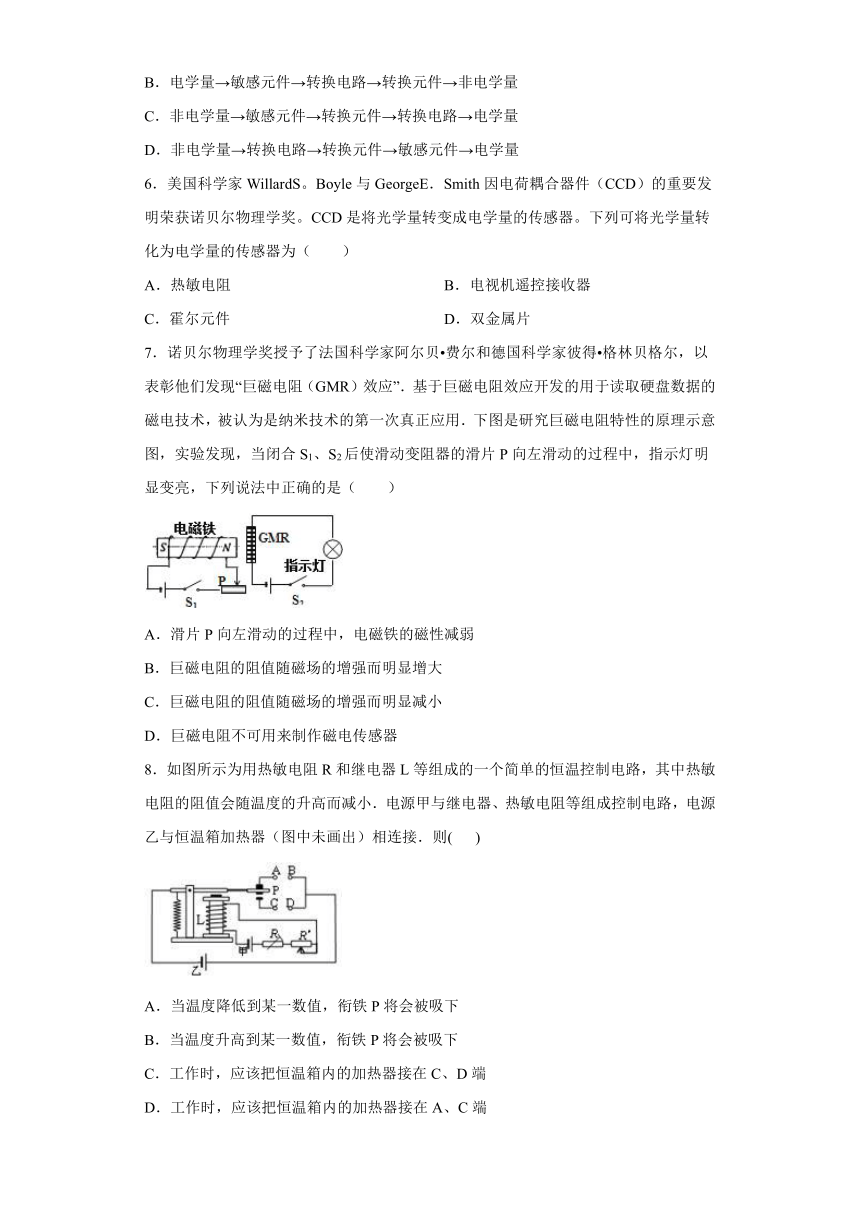

6．美国科学家WillardS。Boyle与GeorgeE．Smith因电荷耦合器件（CCD）的重要发明荣获诺贝尔物理学奖。CCD是将光学量转变成电学量的传感器。下列可将光学量转化为电学量的传感器为（　　）
A．热敏电阻 B．电视机遥控接收器
C．霍尔元件 D．双金属片
7．诺贝尔物理学奖授予了法国科学家阿尔贝 费尔和德国科学家彼得 格林贝格尔，以表彰他们发现“巨磁电阻（GMR）效应”．基于巨磁电阻效应开发的用于读取硬盘数据的磁电技术，被认为是纳米技术的第一次真正应用．下图是研究巨磁电阻特性的原理示意图，实验发现，当闭合S1、S2后使滑动变阻器的滑片P向左滑动的过程中，指示灯明显变亮，下列说法中正确的是（　　）
A．滑片P向左滑动的过程中，电磁铁的磁性减弱
B．巨磁电阻的阻值随磁场的增强而明显增大
C．巨磁电阻的阻值随磁场的增强而明显减小
D．巨磁电阻不可用来制作磁电传感器
8．如图所示为用热敏电阻R和继电器L等组成的一个简单的恒温控制电路，其中热敏电阻的阻值会随温度的升高而减小．电源甲与继电器、热敏电阻等组成控制电路，电源乙与恒温箱加热器（图中未画出）相连接．则( )
A．当温度降低到某一数值，衔铁P将会被吸下
B．当温度升高到某一数值，衔铁P将会被吸下
C．工作时，应该把恒温箱内的加热器接在C、D端
D．工作时，应该把恒温箱内的加热器接在A、C端

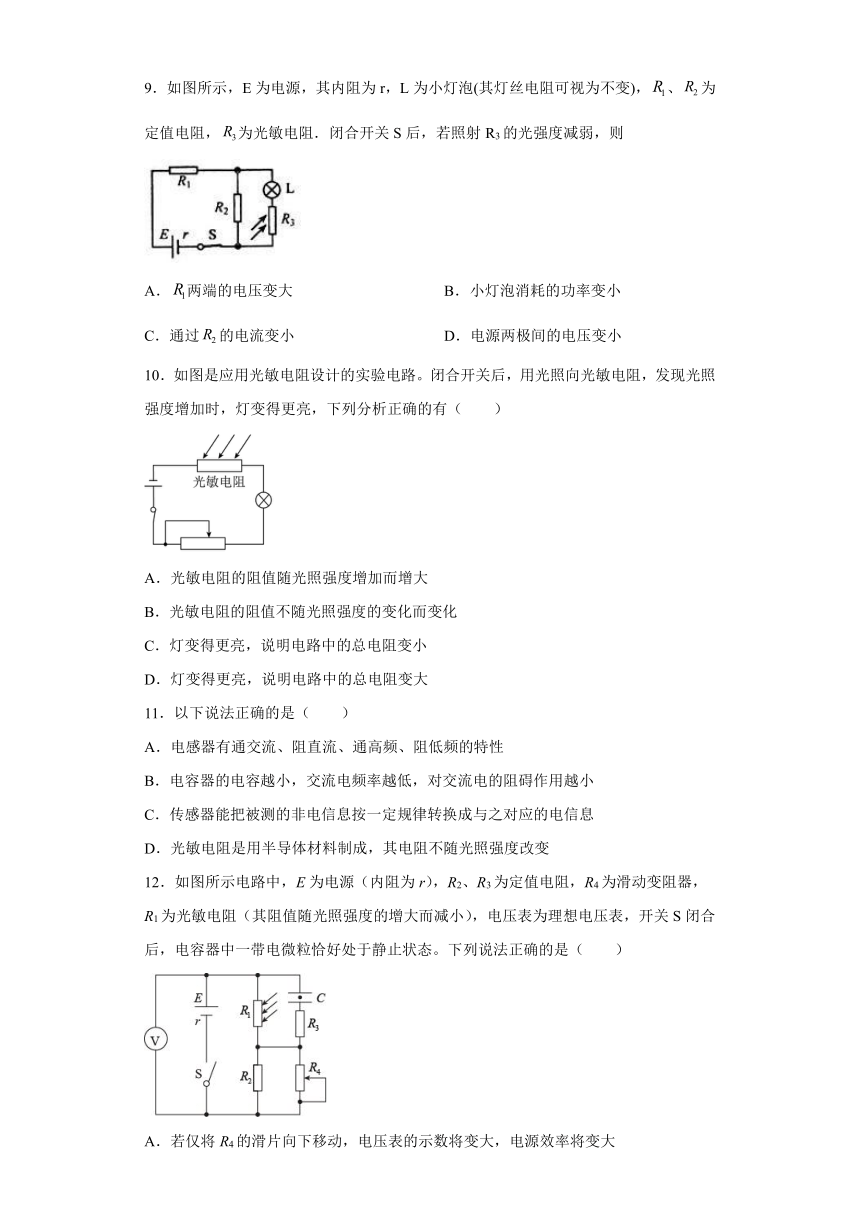

9．如图所示，E为电源，其内阻为r，L为小灯泡(其灯丝电阻可视为不变)，、为定值电阻，为光敏电阻．闭合开关S后，若照射R3的光强度减弱，则
A．两端的电压变大 B．小灯泡消耗的功率变小
C．通过的电流变小 D．电源两极间的电压变小
10．如图是应用光敏电阻设计的实验电路。闭合开关后，用光照向光敏电阻，发现光照强度增加时，灯变得更亮，下列分析正确的有（　　）
A．光敏电阻的阻值随光照强度增加而增大
B．光敏电阻的阻值不随光照强度的变化而变化
C．灯变得更亮，说明电路中的总电阻变小
D．灯变得更亮，说明电路中的总电阻变大
11．以下说法正确的是（　　）
A．电感器有通交流、阻直流、通高频、阻低频的特性
B．电容器的电容越小，交流电频率越低，对交流电的阻碍作用越小
C．传感器能把被测的非电信息按一定规律转换成与之对应的电信息
D．光敏电阻是用半导体材料制成，其电阻不随光照强度改变
12．如图所示电路中，E为电源（内阻为r），R2、R3为定值电阻，R4为滑动变阻器，R1为光敏电阻（其阻值随光照强度的增大而减小），电压表为理想电压表，开关S闭合后，电容器中一带电微粒恰好处于静止状态。下列说法正确的是（　　）
A．若仅将R4的滑片向下移动，电压表的示数将变大，电源效率将变大
B．若仅将R4的滑片向下移动，R2消耗的电功率将变大，带电微粒将向上运动
C．若仅增大光照强度，R4消耗的电功率将变小
D．若仅增大光照强度，将有电流向下通过R3

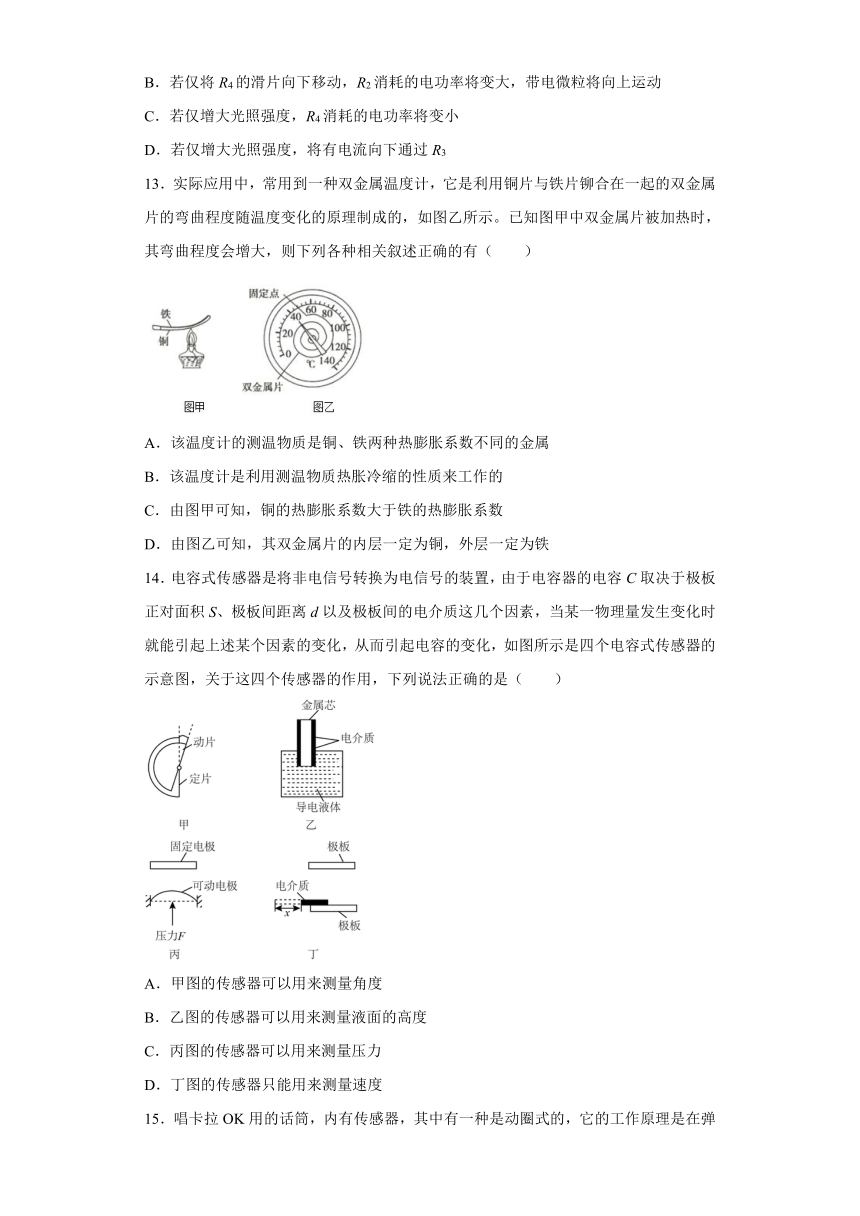

13．实际应用中，常用到一种双金属温度计，它是利用铜片与铁片铆合在一起的双金属片的弯曲程度随温度变化的原理制成的，如图乙所示。已知图甲中双金属片被加热时，其弯曲程度会增大，则下列各种相关叙述正确的有（　　）
A．该温度计的测温物质是铜、铁两种热膨胀系数不同的金属
B．该温度计是利用测温物质热胀冷缩的性质来工作的
C．由图甲可知，铜的热膨胀系数大于铁的热膨胀系数
D．由图乙可知，其双金属片的内层一定为铜，外层一定为铁
14．电容式传感器是将非电信号转换为电信号的装置，由于电容器的电容C取决于极板正对面积S、极板间距离d以及极板间的电介质这几个因素，当某一物理量发生变化时就能引起上述某个因素的变化，从而引起电容的变化，如图所示是四个电容式传感器的示意图，关于这四个传感器的作用，下列说法正确的是（　　）
A．甲图的传感器可以用来测量角度
B．乙图的传感器可以用来测量液面的高度
C．丙图的传感器可以用来测量压力
D．丁图的传感器只能用来测量速度

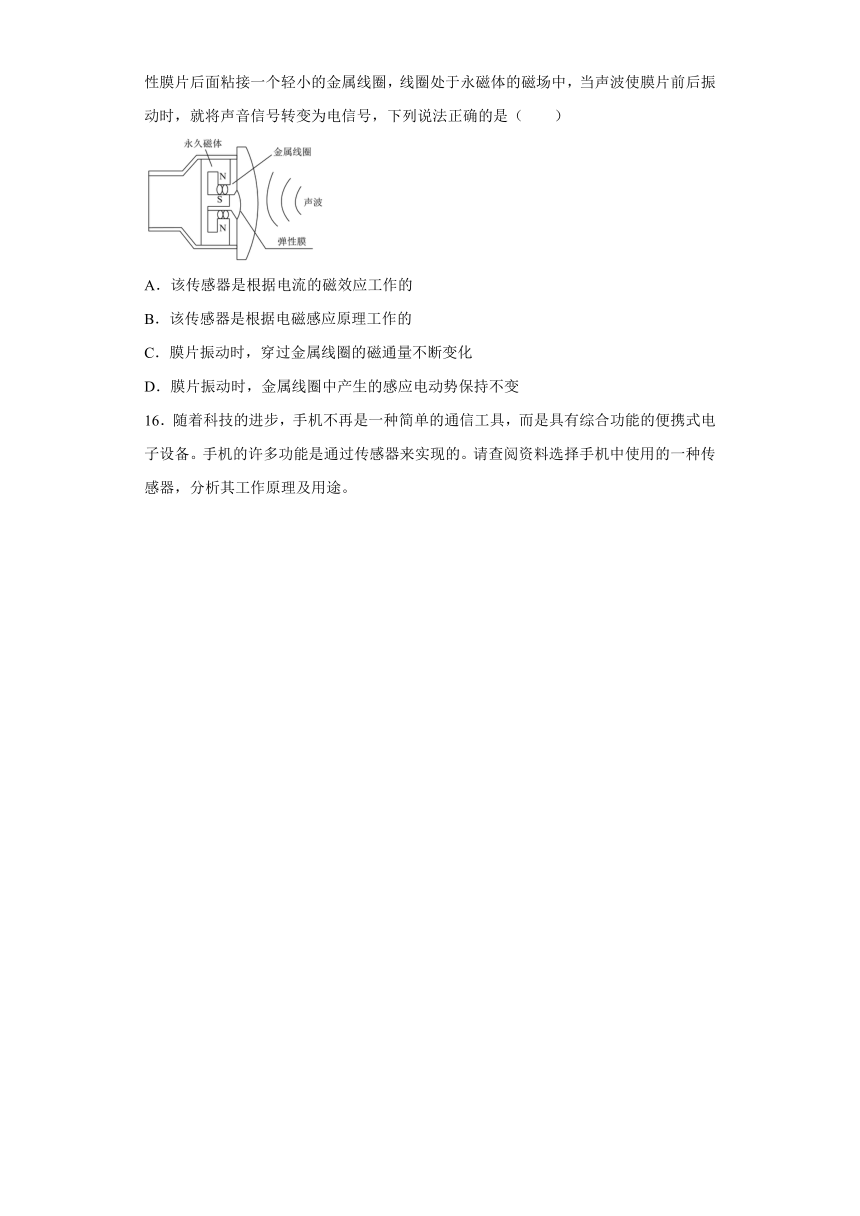

15．唱卡拉OK用的话筒，内有传感器，其中有一种是动圈式的，它的工作原理是在弹性膜片后面粘接一个轻小的金属线圈，线圈处于永磁体的磁场中，当声波使膜片前后振动时，就将声音信号转变为电信号，下列说法正确的是（　　）
A．该传感器是根据电流的磁效应工作的
B．该传感器是根据电磁感应原理工作的
C．膜片振动时，穿过金属线圈的磁通量不断变化
D．膜片振动时，金属线圈中产生的感应电动势保持不变
16．随着科技的进步，手机不再是一种简单的通信工具，而是具有综合功能的便携式电子设备。手机的许多功能是通过传感器来实现的。请查阅资料选择手机中使用的一种传感器，分析其工作原理及用途。
参考答案
1．D
【详解】
由题意知，该楼道照明灯具有人体红外线传感器及光敏传感器，D正确。
故选D。
2．B
【详解】
A．电子秤使用的测力装置是力传感器，它将压力大小转化为可变电阻，进而转化为电压信号，A正确，不符合题意；
B．热敏电阻是把热学量转换为电学量的传感器，B错误，符合题意；
C．电熨斗能自动控制温度的原因是它装有双金属片，这种双金属片的作用是控制电路的通断，C正确，不符合题意；
D．光敏电阻能够把光照强度这个光学量转换为电阻这个电学量，D正确，不符合题意。
故选B。
3．B
【详解】
传感器不能直接用来进行自动控制。传感器主要是用来接收信息，并将接收到的信息转换成便于测量的电学量或转换为电路的通断，但并不是将其感受到的所有信息都转换为电学量。
故选B。
4．D
【详解】
往RT上擦酒精后，酒精蒸发吸热，热敏电阻RT温度降低，电阻值增大，根据串联电路的分压特点，电压表示数变小。当酒精蒸发完毕后，RT的温度逐渐升高到环境温度后不变，所以热敏电阻的阻值逐渐变小，最后不变。故电压表的示数将逐渐变大，最后不变。
故选D。
5．C
【详解】
传感器工作的一般流程为：非电学量被敏感元件感知，然后通过转换元件转换成电信号，再通过转换电路将此信号转换成易于传输或测量的电学量，故ABD错误，C正确．
6．B
【详解】
AD．热敏电阻及双金属片都是把温度转化为电学量的传感器，故AD错误；
B．电视机遥控接收器是将光学量转化为电学量的传感器，故B正确；
C．霍尔元件是将磁场的磁感应强度转化为电学量的传感器，故C错误。
故选B。
7．C
【解析】
【分析】
由滑动变阻器滑片的移动得知电路中电流的变化情况，通过电路中电流的变化结合电磁铁磁性强弱的决定因素可以确定滑片移动时，其磁性强弱的变化；根据灯泡的亮度变化，能够确定电路中电流的变化，进而知道巨磁电阻的阻值与磁场强度的关系．
【详解】
A．当滑片P向左滑动时，滑动变阻器连入电路中的电阻变小，则电路中的电流变大，通电螺线管的磁性增强．A错误．
BC．通电螺线管的磁性增强时，右边电路中的指示灯明显变亮，则说明右边电路的电流变大了，巨磁电阻的电阻变小了，即巨磁电阻的阻值随磁场的增强而变小．故B错误，C正确．
D．由C分析可知巨磁电阻可用来制作磁电传感器，D错误；
故选C．
【点睛】
在控制电路中，滑片的移动是分析的入手点；在工作电路中，灯泡的亮度是确定电路中电流变化的一个隐含条件．
8．B
【详解】
温度升高，热敏电阻的阻值R会减小，电流增大，磁场增强，所以会被吸引下来；工作时P是不被吸引下来的，所以，应接在AB上．
9．B
【详解】
试题分析：将光照强度减弱，光敏电阻的阻值增大，电路中的总电阻增大；由闭合电路欧姆定律可得，电路中干路电流减小，故R1两端的电压减小，故A错误；因干路电流减小，电源的内电压减小，路端电压增大，同时R1两端的电压减小，故并联电路部分电压增大；则流过R2的电流增大，故CD错误；由并联电路的电流规律可知，流过灯泡的电流一定减小，故由P=I2R可知，小灯泡消耗的功率变小，故B正确；故选B．
考点：电路的动态分析.
10．C
【详解】
由于用光照向光敏电阻，发现光照强度增加时，灯变得更亮，则电路的电流变大，总电阻减小，所以光敏电阻的阻值随光照强度增加而减小，则ABD错误；C正确；
故选C。
11．C
【详解】
A．电感器有通直流、阻交流、通低频、阻高频的特性。故A项错误；
B．根据公式
可知，电容器的电容越小，交流电频率越低，电容器的容抗越大，对交流电的阻碍作用越大。故B项错误；
C．传感器能把被测的非电信息按一定规律转换成与之对应的电信息。故C项正确；
D．光敏电阻是用半导体材料制成，其电阻随光照强度改变而改变。故D项错误。
故选C。
12．A
【详解】
A．若仅将R4的滑片向下移动，R4变大，外电路总电阻变大，路端电压即电压表的示数变大，电源效率变大，故A正确；
B．若仅将R4的滑片向下移动，R2和R4并联部分的电阻变大，分压变大，R2消耗的电功率变大，电容器两端的电压减小，带电微粒将向下运动，故B错误；
C．若仅增大光照强度，R1减小，R4分压变大，消耗的电功率变大，故C错误；
D．若仅增大光照强度，R1减小，分压减小，电容器放电，R3中有向上的电流通过，故D错误。
故选A。
13．ABC
【详解】
AB．该温度计是利用热膨胀系数不同的铜和铁金属制成的双金属片工作的，双金属片的弯曲程度随温度而变化，AB正确；
C．如题图甲所示，加热时双金属片的弯曲程度增大，即进一步向上弯曲，说明双金属片下层热膨胀系数较大，即铜的热膨胀系数较大，C正确；
D．如题图乙所示，温度计示数是顺时针方向增大，说明当温度升高时，温度计指针按顺时针方向转动，则其双金属片的弯曲程度在增大，故可知双金属片的内层一定是铁，外层一定是铜，D错误。
故选ABC。
14．ABC
【详解】
A．图示电容器为可变电容器，通过转动动片改变正对面积，改变电容，可以用来测量角度，故A正确。
B．图示电容器的一个极板时金属芯线，另一个极板是导电液，故是通过改变电容器两极间正对面积而引起电容变化的，可以用来测量液面的高度，故B正确；
C．丙图是通过改变极板间的距离，改变电容器的，可以用来测量压力，故C正确；
D．可变电容器，通过改变电介质，改变电容，可以用来测量位移，不能测量速度，故D错误；
故选ABC。
15．BC
【详解】
ABC．该传感器是通过线圈在永磁体中振动时，穿过金属线圈的磁通量不断变化，产生感应电流，则该装置是根据电磁感应原理工作的，选项A错误，BC正确；
D．膜片振动时，随声音的强弱变化，膜片振动的幅度不断变化，则金属线圈中产生的感应电动势是变化的，选项D错误。
故选BC。
16．【详解】
重力传感器体现在手机横竖屏智能切换、拍照照片朝向、重力感应类游戏(如滚钢珠)。原理：利用压电效应实现，传感器内部一块重物和压电片整合在一起，通过正交两个方向产生的电压大小，来计算出水平方向。
