第十九章 第1节家庭电路 2021-2022学年人教版物理九年级全一册（有答案）

2021-2022学年人教版物理九年级滚动训练
第十九章 第1节 家庭电路

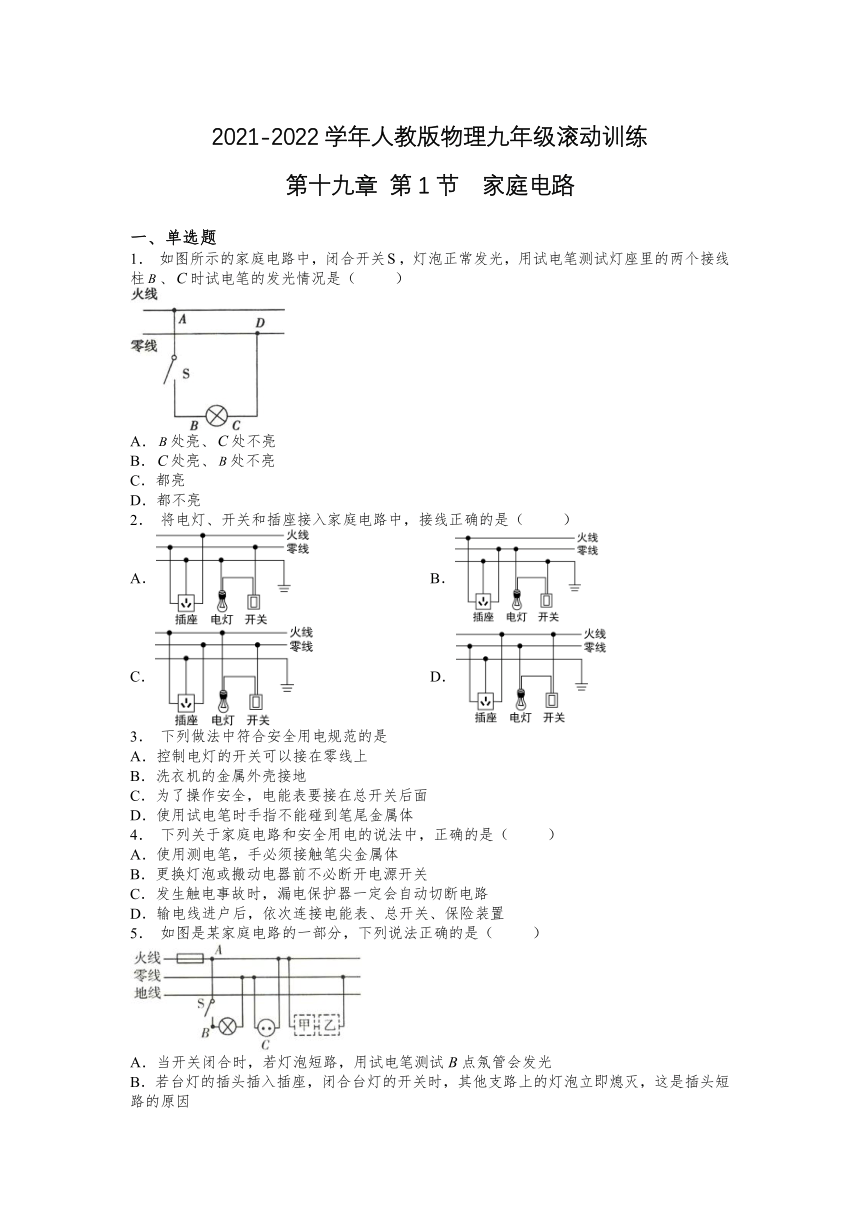

一、单选题
1． 如图所示的家庭电路中，闭合开关，灯泡正常发光，用试电笔测试灯座里的两个接线柱、时试电笔的发光情况是（ ）
A．处亮、处不亮
B．处亮、处不亮
C．都亮
D．都不亮
2． 将电灯、开关和插座接入家庭电路中，接线正确的是（ ）
A． B．
C． D．
3． 下列做法中符合安全用电规范的是
A．控制电灯的开关可以接在零线上
B．洗衣机的金属外壳接地
C．为了操作安全，电能表要接在总开关后面
D．使用试电笔时手指不能碰到笔尾金属体
4． 下列关于家庭电路和安全用电的说法中，正确的是（ ）
A．使用测电笔，手必须接触笔尖金属体
B．更换灯泡或搬动电器前不必断开电源开关
C．发生触电事故时，漏电保护器一定会自动切断电路
D．输电线进户后，依次连接电能表、总开关、保险装置
5． 如图是某家庭电路的一部分，下列说法正确的是（ ）
A．当开关闭合时，若灯泡短路，用试电笔测试B点氖管会发光
B．若台灯的插头插入插座，闭合台灯的开关时，其他支路上的灯泡立即熄灭，这是插头短路的原因
C．若在图中甲、乙两处分别装上电灯或开关，甲处应装电灯，乙处应装开关
D．断开开关S后，用试电笔测试B点氖管不发光

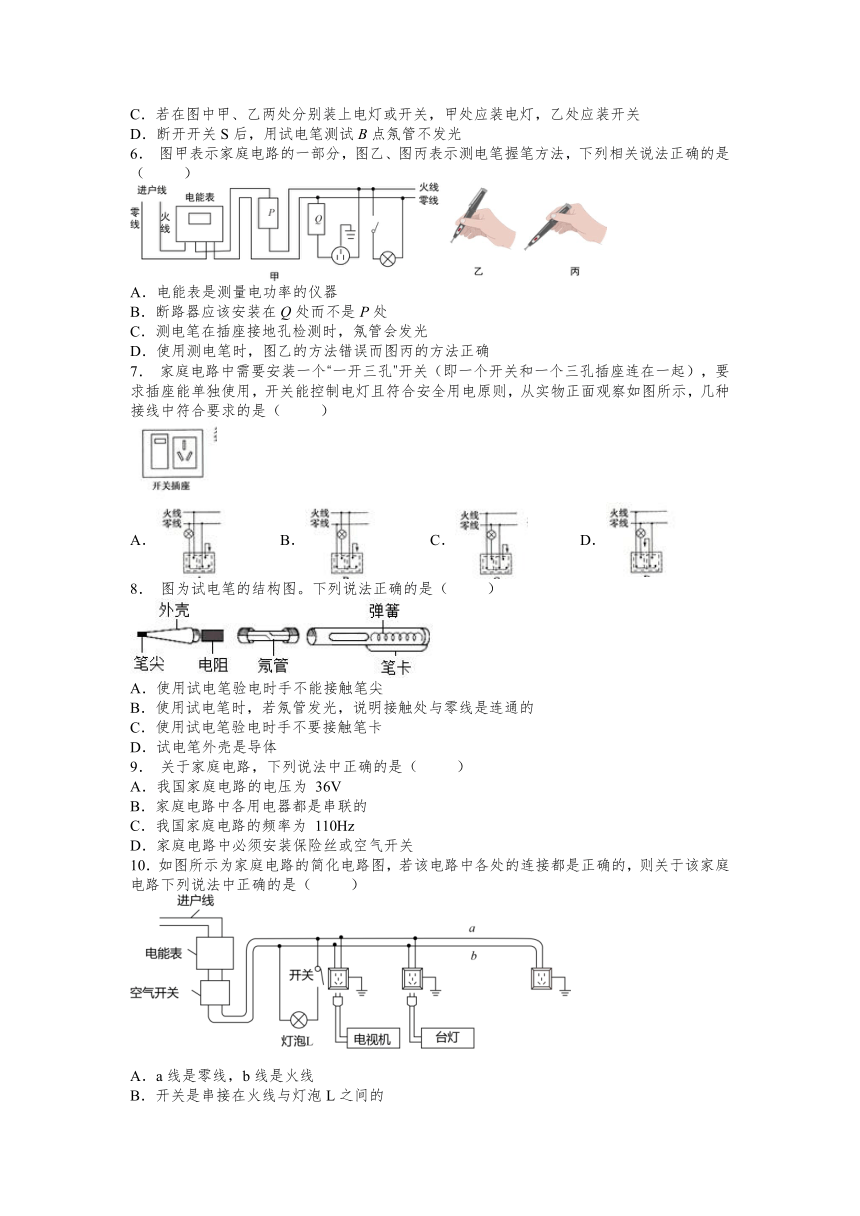

6． 图甲表示家庭电路的一部分，图乙、图丙表示测电笔握笔方法，下列相关说法正确的是（ ）
A．电能表是测量电功率的仪器
B．断路器应该安装在Q处而不是P处
C．测电笔在插座接地孔检测时，氖管会发光
D．使用测电笔时，图乙的方法错误而图丙的方法正确
7． 家庭电路中需要安装一个“一开三孔”开关（即一个开关和一个三孔插座连在一起），要求插座能单独使用，开关能控制电灯且符合安全用电原则，从实物正面观察如图所示，几种接线中符合要求的是（ ）
A． B． C． D．
8． 图为试电笔的结构图。下列说法正确的是（ ）
A．使用试电笔验电时手不能接触笔尖
B．使用试电笔时，若氖管发光，说明接触处与零线是连通的
C．使用试电笔验电时手不要接触笔卡
D．试电笔外壳是导体
9． 关于家庭电路，下列说法中正确的是（ ）
A．我国家庭电路的电压为 36V
B．家庭电路中各用电器都是串联的
C．我国家庭电路的频率为 110Hz
D．家庭电路中必须安装保险丝或空气开关
10．如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路下列说法中正确的是（ ）
A．a线是零线，b线是火线
B．开关是串接在火线与灯泡L之间的
C．电能表是测量家庭电路中用电器总功率的仪表
D．台灯与电视机接入电路时，是串联关系
二、填空题
11．我国的家庭电路有两根进户线，都是从低压输电线上引下来的．其中一根叫零线，一根叫______，两根进户线之间有______V的电压．
12．城市中的路灯是______联的；家庭中的用电器大多是______联的；家里的吊灯和控制它的开关是______的．
13．如图所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，这两个转向灯在电路中的连接方式为___；司机所拨动的这根横杆就相当于电路中的___．
14．泸州新农村建设公共设施安装了大量的太阳能路灯．每当夜幕降临，太阳能路灯同时亮起，这些路灯与控制它的开关之间连接方式是______联的；太阳能是太阳内部______（选填“核聚变”或“核裂变”）反应而来的，它是______（选填“可再生”或“不可再生”）能源．
15．教室里的四盏荧光灯，由一只开关控制，任一盏损坏后，另外三盏正常发光，则四盏荧光灯间的连接是______联，开关与四盏荧光灯间的连接是______联。教室接线板上面的多个插座之间是______联。
16．阅读短文，回答问题.
漏电保护器
根据安全用电要求，住户家里除了要安装防止电流过大的自动空气开关外，还必须安装如图所示的漏电保护器．其示意图如图甲所示，其内部结构相当于一个自动开关，正常情况下，住户家中没有电流流向地面，即图中为零，进户线中流入的电流和流出的电流相等，漏电保护器内部自动开关处于闭合状态．如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路后流向地面），即图中的不为零，就会造成和不相等，当和的差异达到一定值，保护器内部自动开关就会立即断开．排除漏电故障后，重新合闸即可恢复供电．为确保使用安全，漏电保护器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换．
（1）关于漏电保护器，下列说法正确的是______．
A．当电路发生短路时，漏电保护器会自动切断电路
B．人站在绝缘物上双手分别触摸火线与零线，漏电保护器不会切断电路
C．正常情况下家庭电路中火线中的电流大于零线中的电流
D．漏电保护器跳闸后按下试验按钮即可恢复供电
（2）如果发生漏电，漏电电流为，则、、大小关系的表达式为______．
（3）站在地面上的人体不小心接触了火线，如图乙所示，该人体的电阻为，人与地面、电线等的接触电阻为，电路中安装了规格为如图丙所示的漏电保护器，该漏电保护器______（填“能”或“不能”）及时断开电路．
（4）由于安装人员的疏忽，在安装三孔插座时，误将连接零线和地线的孔接反，此时如果将洗衣机的三脚插头插入该插座，漏电保护器______（填“会”或“不会”）断开，理由是______．
（5）漏电保护器的试验电路，由一只试验开关与电阻组成，闭合试验开关就能模拟漏电情形，试验电路的连接符合要求的是______．
17．上海地区家庭电路中，电灯与电视机等家用电器正常工作的电压为___________伏，这些电器是___________连接的（选填“串联”“并联”）。物理学中规定电流的方向是___________电荷定向移动的方向。
18．家庭电路进户的两条输电线，火线和零线可以用试电笔判断。正确使用试电笔时，手指干万不能碰到______（选填“笔尖金属体”或“笔尾金属体”），当氖管发光时______（选填“有”或“没有”）电流通过人体。
19．家庭电路中，为保证用电器都能独立工作，各个用电器都是一端接零线，另一端接__________线，即这些用电器是___________联的。为了防止触电，用电器的金属外壳还必须接__________线。
20．在新建的楼房里，控制插座的总开关上大多还装有_____.如果站在地上的人不小心接触了火线，电流经过人体流入大地，总开关上的_____会迅速切断电流，对人身起到保护作用.
三、作图题
21．请用笔画线表示导线，将图中的电灯开关和插座（插座准备接大功率用电器）接入家庭电路中。
22．在图丙中完成家庭电路的连接，使其符合安全用电的要求。
2021-2022学年人教版物理九年级第十九章 第1节家庭电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A D B D D D C A D B
二、填空题
11．火线 220
12．并 并 串联
13．并联 开关
14．并 核聚变 可再生
15．并 串 并
16．B 能 会 零线接地，流出电流为零，和的差异很大，漏电保护器立即断开 C
17．220V 并联 正
18．笔尖金属体 有
19．火 并 地
20．漏电保护器 漏电保护器
三、作图题
21．
22．
