第十九章 第1节家庭电路2021-2022学年人教版物理九年级（有答案）

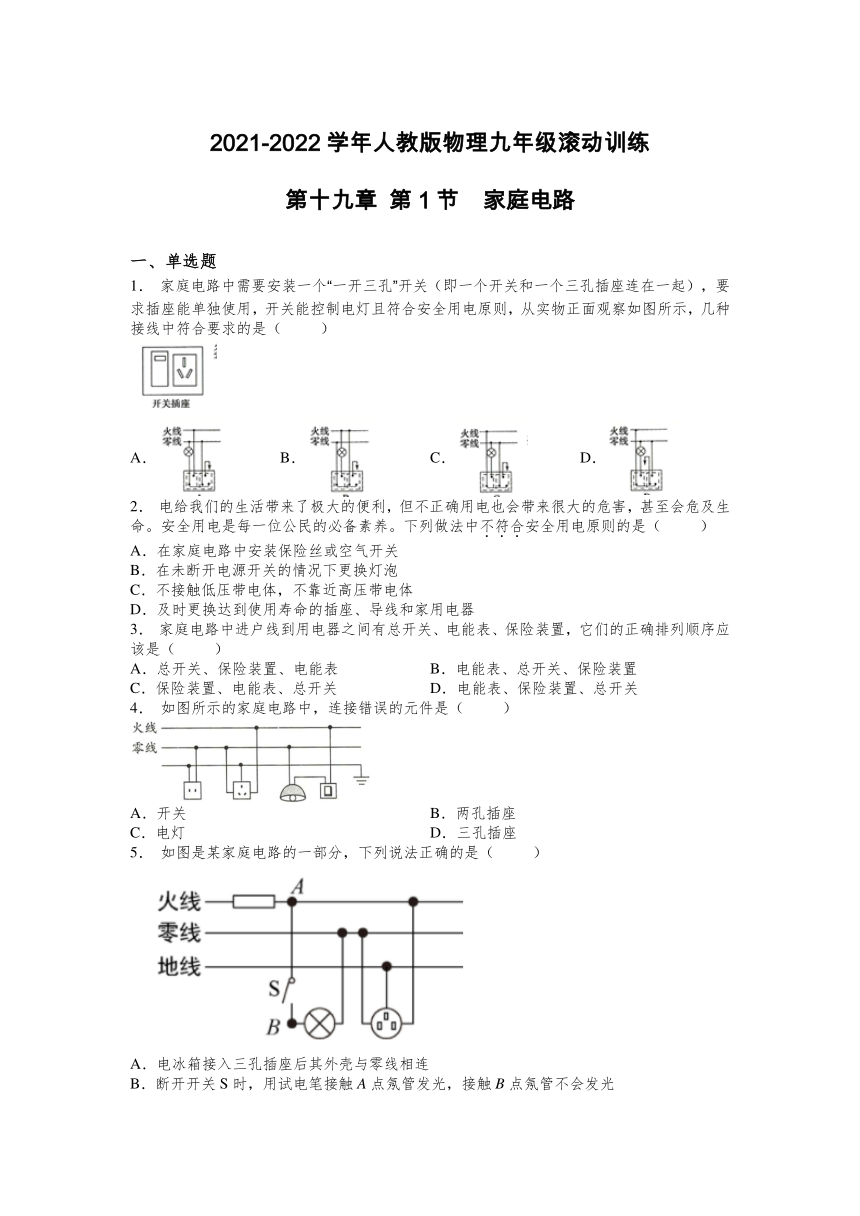

2021-2022学年人教版物理九年级滚动训练
第十九章 第1节 家庭电路
一、单选题
1． 家庭电路中需要安装一个“一开三孔”开关（即一个开关和一个三孔插座连在一起），要求插座能单独使用，开关能控制电灯且符合安全用电原则，从实物正面观察如图所示，几种接线中符合要求的是（ ）
A． B． C． D．
2． 电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。安全用电是每一位公民的必备素养。下列做法中不符合安全用电原则的是（ ）
A．在家庭电路中安装保险丝或空气开关
B．在未断开电源开关的情况下更换灯泡
C．不接触低压带电体，不靠近高压带电体
D．及时更换达到使用寿命的插座、导线和家用电器
3． 家庭电路中进户线到用电器之间有总开关、电能表、保险装置，它们的正确排列顺序应该是（ ）
A．总开关、保险装置、电能表 B．电能表、总开关、保险装置
C．保险装置、电能表、总开关 D．电能表、保险装置、总开关
4． 如图所示的家庭电路中，连接错误的元件是（ ）
A．开关 B．两孔插座
C．电灯 D．三孔插座
5． 如图是某家庭电路的一部分，下列说法正确的是（ ）
A．电冰箱接入三孔插座后其外壳与零线相连
B．断开开关S时，用试电笔接触A点氖管发光，接触B点氖管不会发光

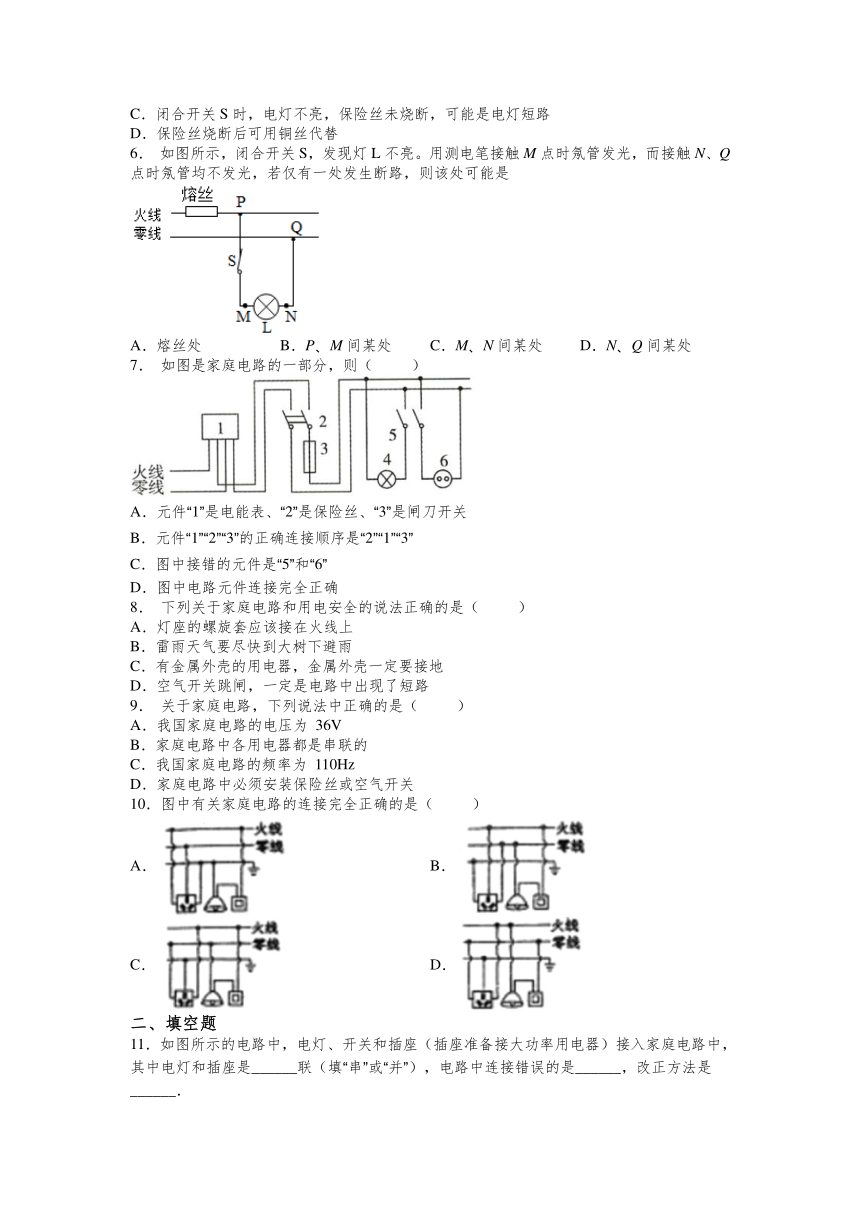

C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
D．保险丝烧断后可用铜丝代替
6． 如图所示，闭合开关S，发现灯L不亮。用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光，若仅有一处发生断路，则该处可能是
A．熔丝处 B．P M间某处 C．M N间某处 D．N Q间某处
7． 如图是家庭电路的一部分，则（ ）
A．元件“1”是电能表、“2”是保险丝、“3”是闸刀开关
B．元件“1”“2”“3”的正确连接顺序是“2”“1”“3”
C．图中接错的元件是“5”和“6”
D．图中电路元件连接完全正确
8． 下列关于家庭电路和用电安全的说法正确的是（ ）
A．灯座的螺旋套应该接在火线上
B．雷雨天气要尽快到大树下避雨
C．有金属外壳的用电器，金属外壳一定要接地
D．空气开关跳闸，一定是电路中出现了短路
9． 关于家庭电路，下列说法中正确的是（ ）
A．我国家庭电路的电压为 36V
B．家庭电路中各用电器都是串联的
C．我国家庭电路的频率为 110Hz
D．家庭电路中必须安装保险丝或空气开关
10．图中有关家庭电路的连接完全正确的是（ ）
A． B．
C． D．
二、填空题
11．如图所示的电路中，电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中，其中电灯和插座是______联（填“串”或“并”），电路中连接错误的是______，改正方法是______．
12．在家庭电路中，为了用电安全，控制用电器的开关要连接在_____线和用电器之间，为了节能、方便，楼道照明灯普遍使用了声、光控开关，实现了只在夜晚天黑且有声音时灯才能亮，这种现象说明声波可以传递_____（选填“信息”或“能量”）
13．如图是小雨家的电饭煲使用的三孔插座面板实物图，开关用于控制该插座，则开关与插座之间的连接方式是_________联，三孔插座中___________（填序号）孔与大地相连．
14．城市中的路灯是______联的；家庭中的用电器大多是______联的；家里的吊灯和控制它的开关是______的．
15．如图所示是小武设计的家庭电路．他发现电路中有一处错误，则该错误之处是______（填“甲”“乙”或“丙”），改正的方法是______．
16．在生活中，我们可以用试电笔辨别火线和零线。图甲、乙所示的试电笔的用法中，正确的是______（选填“甲”或“乙”）图；笔尖插入插座的插孔中，若氖管发光，证明此处与______（选填“火”或“零”）线相连。
17．家庭电路中，为保证用电器都能独立工作，各个用电器都是一端接零线，另一端接__________线，即这些用电器是___________联的。为了防止触电，用电器的金属外壳还必须接__________线。
18．家庭电路中，电视机与电灯是________的（选择“串联”或“并联”）；电灯的额定功率为0.1千瓦，正常工作3小时，耗电________度．
19．家用电灯的开关要接到____________（选填“零线”或“火线”）和灯泡之间．造成家庭电路中电流过大的原因是________________________（只填写一种即可）．
20．如图是人们常用的插线板。可以用_____来判断插孔接的是火线还是零线；当把三脚插头插入三孔插座中时，用电器的金属外壳就会与____相连， 以防止触电事故的发生。
三、作图题
21．在图丙中完成家庭电路的连接，使其符合安全用电的要求。
22．用笔画线代替导线，将图中的“光控开关”、“声控开关”、灯泡正确连入电路。要求只有在光线很暗且有声音时，灯才亮。
（____）
2021-2022学年人教版物理九年级第十九章 第1节家庭电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C B B B B C C C D C
二、填空题
11．并 插座 三孔插座上面的孔接地线，左孔接零线
12．火 能量
13．串 3
14．并 并 串联
15．甲 开关接在灯与火线之间
16．乙 火
17．火 并 地
18．并联 0.3
19．火线 短路（或用电器的总功率过大）
20．试电笔（或测电笔） 地线（或大地、地面、地、地球）
三、作图题
21．
22．
