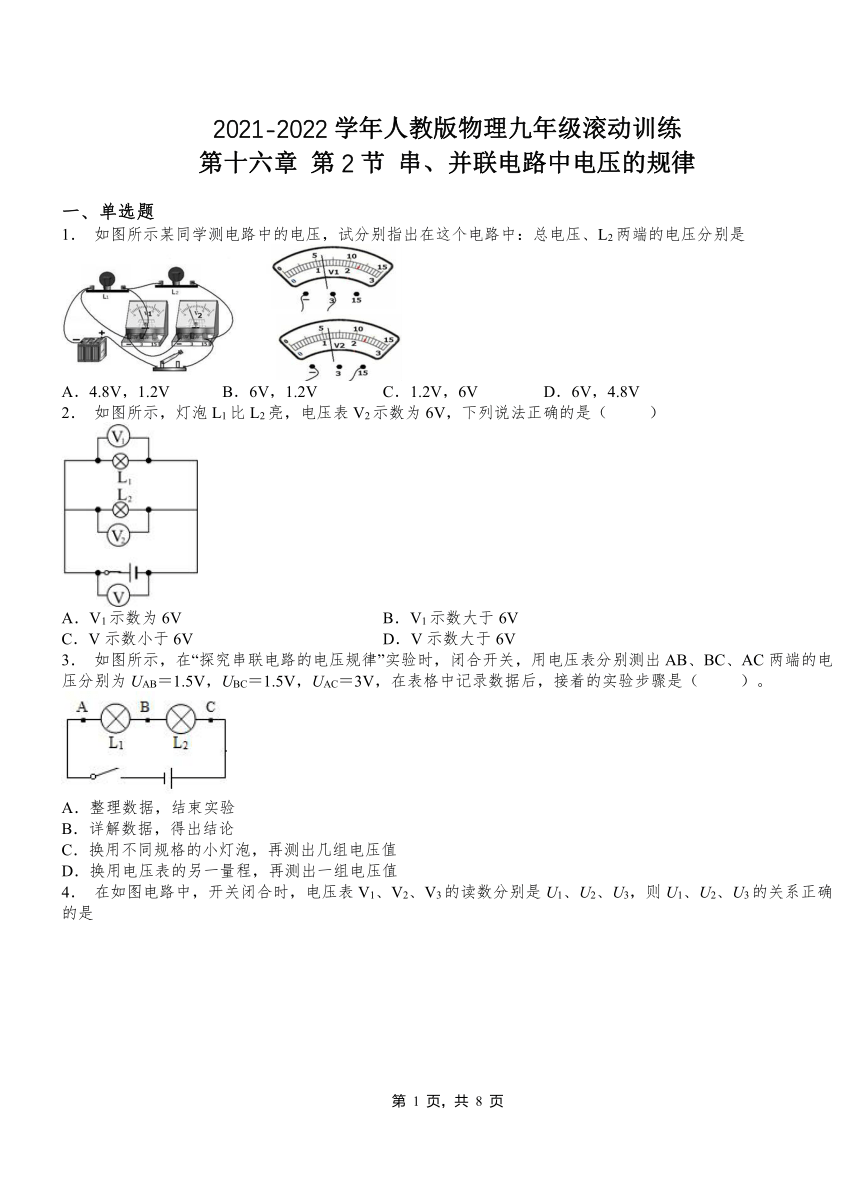

2021-2022学年人教版物理九年级滚动训练
第十六章 第2节 串、并联电路中电压的规律
一、单选题
1． 如图所示某同学测电路中的电压，试分别指出在这个电路中：总电压、L2两端的电压分别是
A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．6V，4.8V
2． 如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（ ）
A．V1示数为6V B．V1示数大于6V
C．V示数小于6V D．V示数大于6V
3． 如图所示，在“探究串联电路的电压规律”实验时，闭合开关，用电压表分别测出AB、BC、AC两端的电压分别为UAB＝1.5V，UBC＝1.5V，UAC＝3V，在表格中记录数据后，接着的实验步骤是（ ）。
A．整理数据，结束实验
B．详解数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值

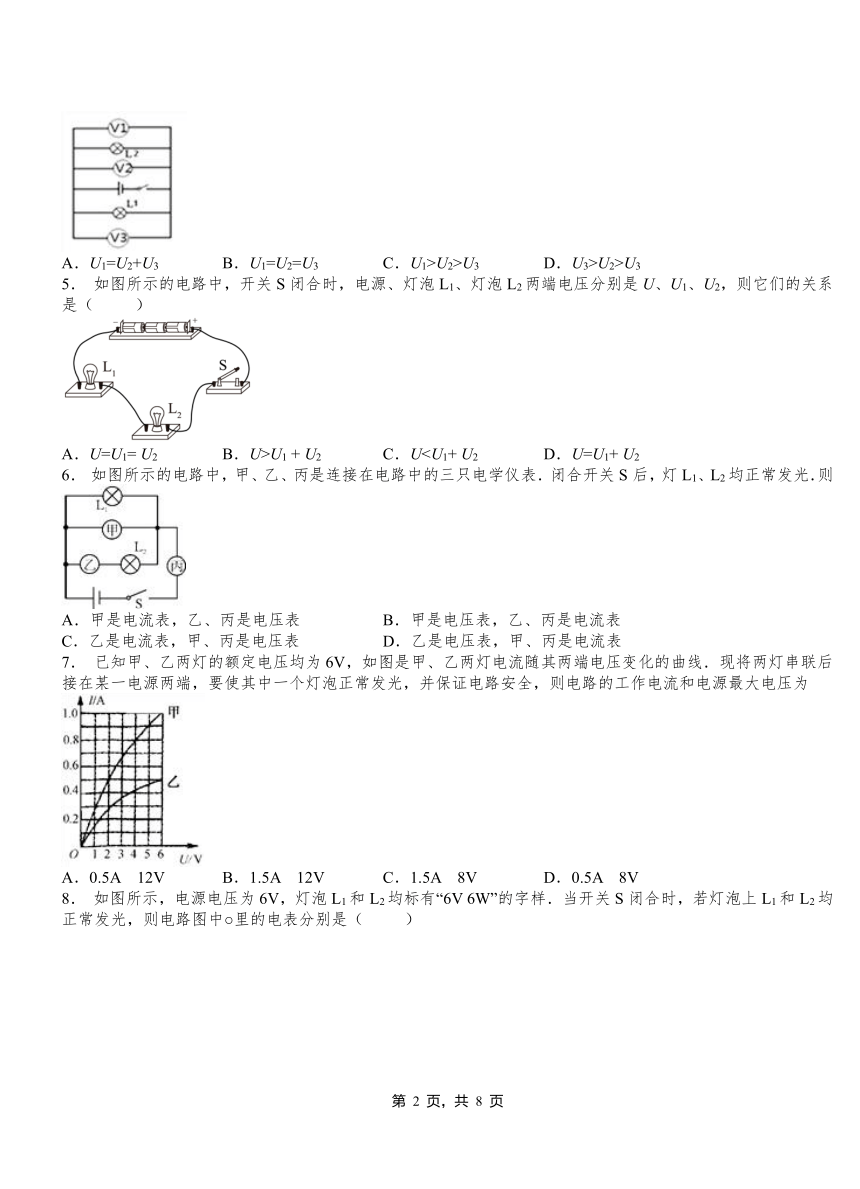

4． 在如图电路中，开关闭合时，电压表V1、V2、V3的读数分别是U1、U2、U3，则U1、U2、U3的关系正确的是
A．U1=U2+U3 B．U1=U2=U3 C．U1>U2>U3 D．U3>U2>U3
5． 如图所示的电路中，开关S闭合时，电源、灯泡L1、灯泡L2两端电压分别是U、U1、U2，则它们的关系是（ ）
A．U=U1= U2 B．U>U1 + U2 C．U6． 如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表．闭合开关S后，灯L1、L2均正常发光．则
A．甲是电流表，乙、丙是电压表 B．甲是电压表，乙、丙是电流表
C．乙是电流表，甲、丙是电压表 D．乙是电压表，甲、丙是电流表
7． 已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全，则电路的工作电流和电源最大电压为
A．0.5A 12V B．1.5A 12V C．1.5A 8V D．0.5A 8V

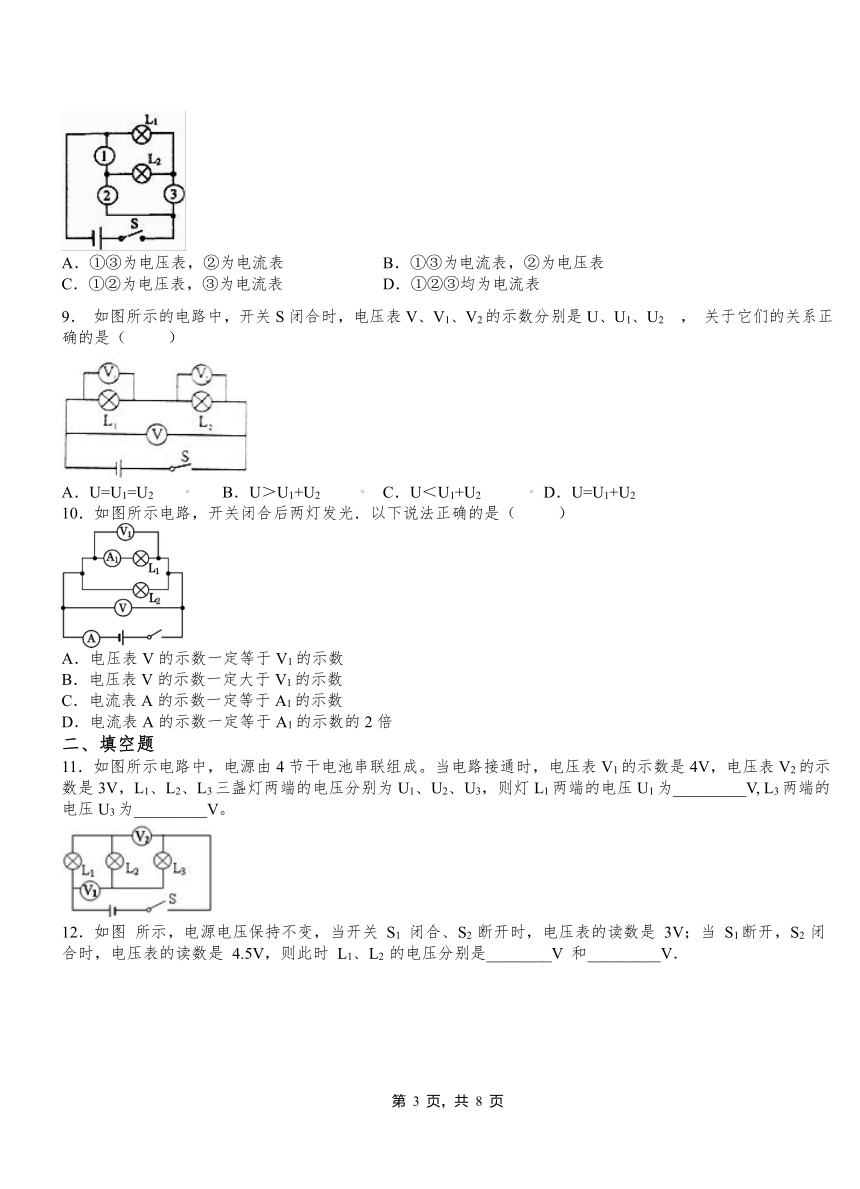

8． 如图所示，电源电压为6V，灯泡L1和L2均标有“6V 6W”的字样．当开关S闭合时，若灯泡上L1和L2均正常发光，则电路图中○里的电表分别是（ ）
A．①③为电压表，②为电流表 B．①③为电流表，②为电压表
C．①②为电压表，③为电流表 D．①②③均为电流表
9． 如图所示的电路中，开关S闭合时，电压表V、V1、V2的示数分别是U、U1、U2 ， 关于它们的关系正确的是（ ）
A．U=U1=U2 B．U＞U1+U2 C．U＜U1+U2 D．U=U1+U2
10．如图所示电路，开关闭合后两灯发光．以下说法正确的是（ ）
A．电压表V的示数一定等于V1的示数
B．电压表V的示数一定大于V1的示数
C．电流表A的示数一定等于A1的示数
D．电流表A的示数一定等于A1的示数的2倍
二、填空题
11．如图所示电路中，电源由4节干电池串联组成。当电路接通时，电压表V1的示数是4V，电压表V2的示数是3V，L1、L2、L3三盏灯两端的电压分别为U1、U2、U3，则灯L1两端的电压U1为_________V, L3两端的电压U3为_________V。

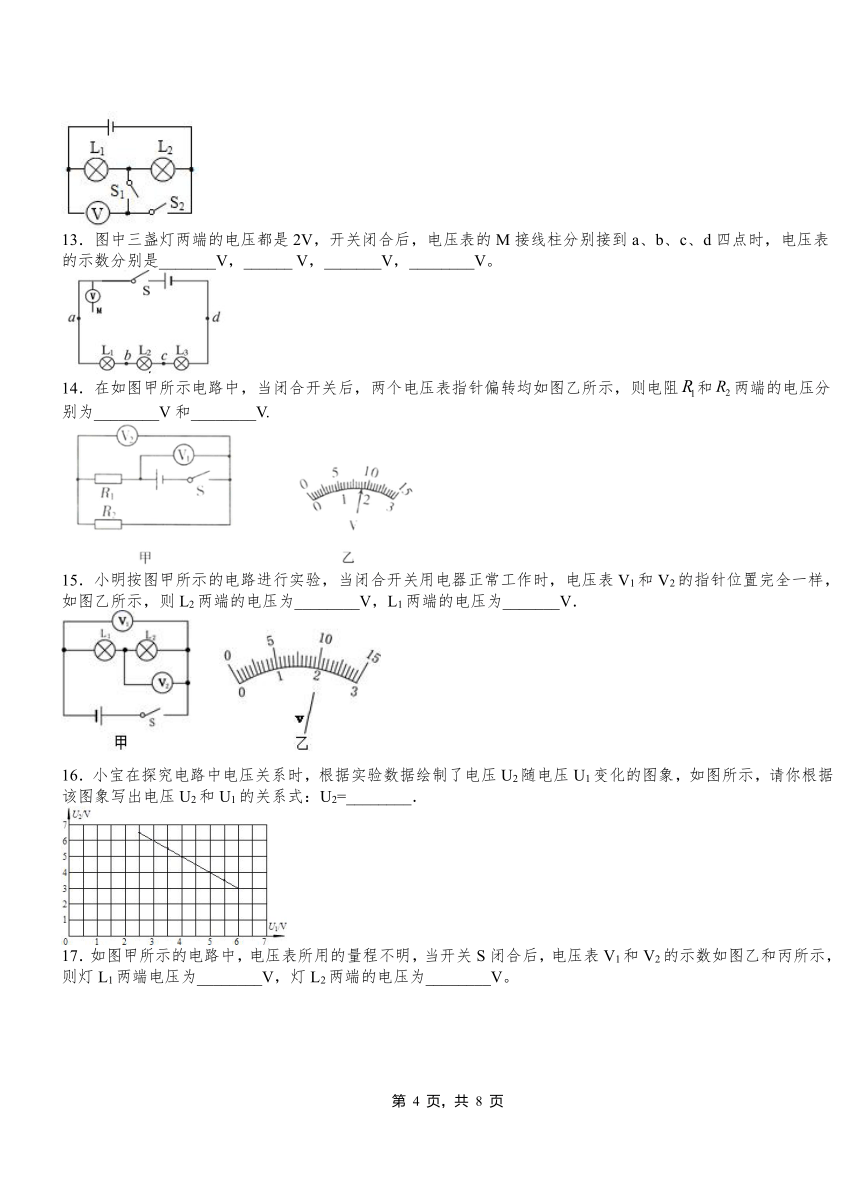

12．如图 所示，电源电压保持不变，当开关 S1 闭合、S2 断开时，电压表的读数是 3V；当 S1断开，S2 闭合时，电压表的读数是 4.5V，则此时 L1、L2 的电压分别是________V 和_________V．
13．图中三盏灯两端的电压都是2V，开关闭合后，电压表的M接线柱分别接到a、b、c、d四点时，电压表的示数分别是_______V，______ V，_______V，________V。
14．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻和两端的电压分别为________V和________V.
15．小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L2两端的电压为________V，L1两端的电压为_______V．
16．小宝在探究电路中电压关系时，根据实验数据绘制了电压U2随电压U1变化的图象，如图所示，请你根据该图象写出电压U2和U1的关系式：U2=________．
17．如图甲所示的电路中，电压表所用的量程不明，当开关S闭合后，电压表V1和V2的示数如图乙和丙所示，则灯L1两端电压为________V，灯L2两端的电压为________V。
18．一个小电动机工作时，要求电源电压是6 V，如果用干电池作电源，需要______节干电池串联起来，如果用铅蓄电池作电源，需要_________联起来．
19．如图所示的电路，电源电压为12V，当S闭合时电压表的读数为5V，则则L1两端的电压为__V，L2两端的电压为__V．
20．一节新干电池电压为________伏。手电筒的小电珠与控制它的开关是______的，一般手电筒都需要用两节干电池才能正常使用，这两节干电池是________的。（均选填“串联”或“并联”）
三、实验题
21．李芳同学在对串联电路电压规律进行实验探究时，利用现有的器材按如下步骤进行了操作：
A．按如图所示的电路图连接好电路；
B．闭合开关S，用电压表测出L1两端的电压；
C．在测L2两端的电压时，李小芳同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
D．测出AC间的电压．
（1）对小芳同学以上实验操作评价是：
①在拆接电路时，开关应该 ______ ；
②小芳同学用上面的方法 ______ （能、不能）测出L2两端的电压？为什么？ ______
（2）李芳同学改正后，要用电压表测灯L2两端的电压，连接电路如图甲所示．图中只有一根导线连错了，请你在连错的导线上划“×”，并用笔画线表示导线将电路连接正确．
（_______）
（3）改正电路后，闭合开关，电压表示数如图乙所示，电压表的示数为 ______ V，若电源电压为3V，则灯L1两端的电压是 ______ V．
22．小明同学对串联电路电压规律进行了探究。
（猜想与假设）串联电路总电压等于各用电器两端的电压之和。
（设计与进行实验）
①按如图所示的电路图连接电路。
②闭合开关，用电压表测出L1两端的电压。
③在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。
④测出AC间的电压，得出结论。
（交流与评估）
（1）闭合开关，发现电压表示数为零，则小灯泡的故障可能是_____或_____。
（2）小明用上面的方法能否测出L2两端的电压？_____，为什么？_____。
2021-2022学年人教版物理九年级第十六章 第2节串、并联电路中电压的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D A C B D B D B D A
二、填空题
11． 3 2
12．3 1.5
13． 0 2 4 6
14．7.2 1.8
15．2 8
16．9V—U1
17．3.52.5
18．4 3
19．7 5
20．1.5 串联 串联
三、实验题
21．断开 不能 电压表正负接线柱接反了 1.2 1.8
22．L1短路L2断路不能电压表正负接线柱接反了
