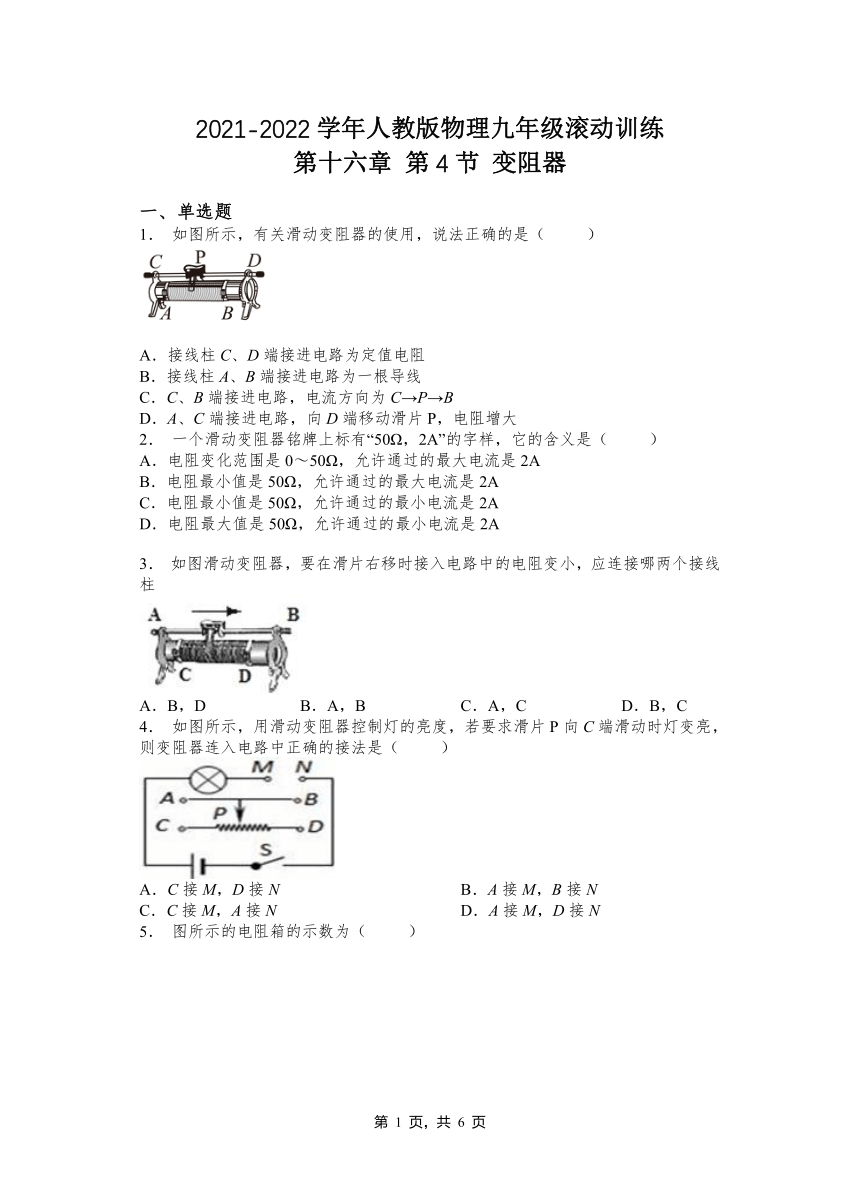

2021-2022学年人教版物理九年级滚动训练
第十六章 第4节 变阻器
一、单选题
1． 如图所示，有关滑动变阻器的使用，说法正确的是（ ）
A．接线柱C、D端接进电路为定值电阻
B．接线柱A、B端接进电路为一根导线
C．C、B端接进电路，电流方向为C→P→B
D．A、C端接进电路，向D端移动滑片P，电阻增大
2． 一个滑动变阻器铭牌上标有“50Ω，2A”的字样，它的含义是（ ）
A．电阻变化范围是0～50Ω，允许通过的最大电流是2A
B．电阻最小值是50Ω，允许通过的最大电流是2A
C．电阻最小值是50Ω，允许通过的最小电流是2A
D．电阻最大值是50Ω，允许通过的最小电流是2A
3． 如图滑动变阻器，要在滑片右移时接入电路中的电阻变小，应连接哪两个接线柱
A．B，D B．A，B C．A，C D．B，C
4． 如图所示，用滑动变阻器控制灯的亮度，若要求滑片P向C端滑动时灯变亮，则变阻器连入电路中正确的接法是（ ）
A．C接M，D接N B．A接M，B接N
C．C接M，A接N D．A接M，D接N

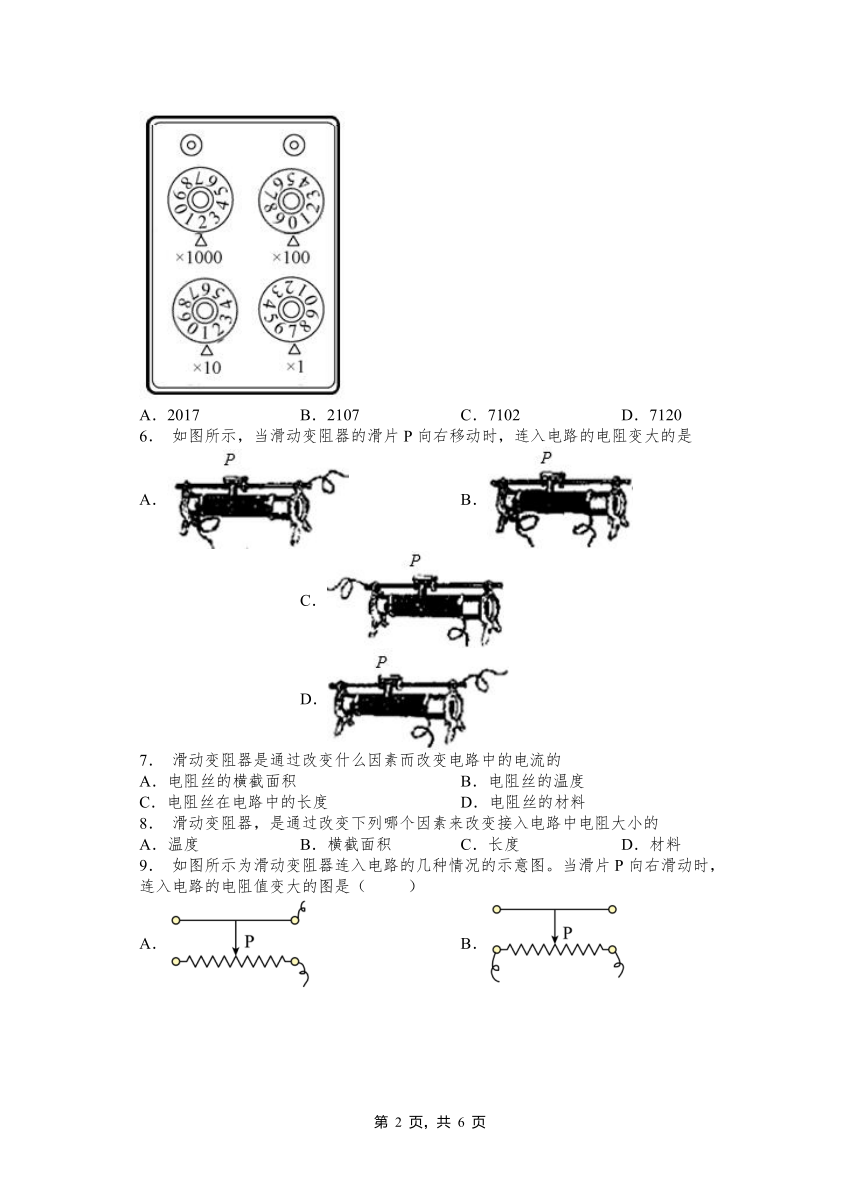

5． 图所示的电阻箱的示数为（ ）
A．2017 B．2107 C．7102 D．7120
6． 如图所示，当滑动变阻器的滑片P向右移动时，连入电路的电阻变大的是
A． B． C． D．
7． 滑动变阻器是通过改变什么因素而改变电路中的电流的
A．电阻丝的横截面积 B．电阻丝的温度
C．电阻丝在电路中的长度 D．电阻丝的材料
8． 滑动变阻器，是通过改变下列哪个因素来改变接入电路中电阻大小的
A．温度 B．横截面积 C．长度 D．材料

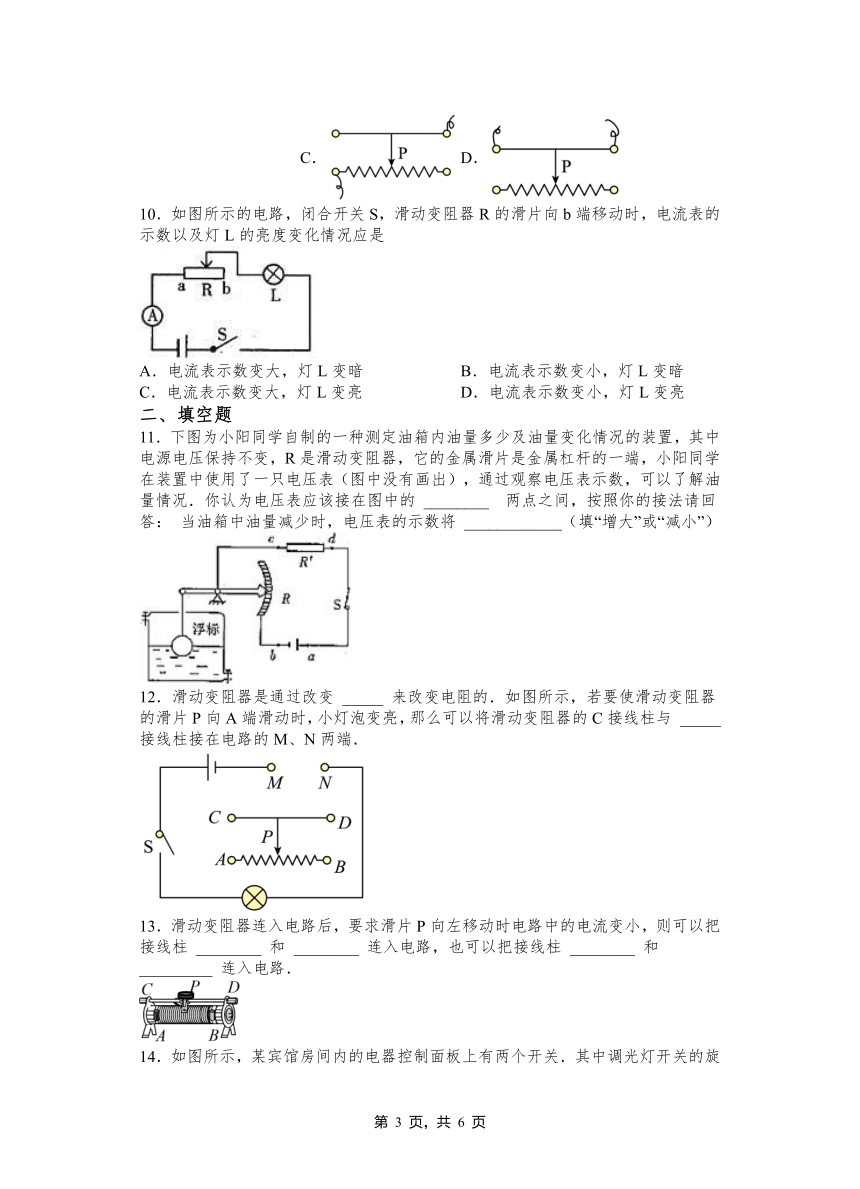

9． 如图所示为滑动变阻器连入电路的几种情况的示意图。当滑片P向右滑动时，连入电路的电阻值变大的图是（ ）
A． B． C． D．
10．如图所示的电路，闭合开关S，滑动变阻器R的滑片向b端移动时，电流表的示数以及灯L的亮度变化情况应是
A．电流表示数变大，灯L变暗 B．电流表示数变小，灯L变暗
C．电流表示数变大，灯L变亮 D．电流表示数变小，灯L变亮
二、填空题
11．下图为小阳同学自制的一种测定油箱内油量多少及油量变化情况的装置，其中电源电压保持不变，R是滑动变阻器，它的金属滑片是金属杠杆的一端，小阳同学在装置中使用了一只电压表（图中没有画出），通过观察电压表示数，可以了解油量情况．你认为电压表应该接在图中的 ________ 两点之间，按照你的接法请回答： 当油箱中油量减少时，电压表的示数将 ____________（填“增大”或“减小”）
12．滑动变阻器是通过改变 _____ 来改变电阻的．如图所示，若要使滑动变阻器的滑片P向A端滑动时，小灯泡变亮，那么可以将滑动变阻器的C接线柱与 _____ 接线柱接在电路的M、N两端．
13．滑动变阻器连入电路后，要求滑片P向左移动时电路中的电流变小，则可以把接线柱 ________ 和 ________ 连入电路，也可以把接线柱 ________ 和 _________ 连入电路．
14．如图所示，某宾馆房间内的电器控制面板上有两个开关．其中调光灯开关的旋钮侧面刻有细纹，这是通过增大接触面的粗糙程度来增大________ 的；转动旋钮，灯泡亮度发生变化，说明旋钮控制的电器元件相当于________ ．
15．如右图所示，滑动变阻器接入电路的电阻线是________段，当滑片向左移动时，连入电路的电阻变________.电路中的电压表测量的是________（选填“灯泡”、“电源”或“变阻器”）两端的电压.
16．下图，在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时，只把A和C接入电路时，_____（填“能”或“不能”）改变通过电位器的电流；若将该电位器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯变亮，则应连接接线柱______（选填“A和B”、“B和C”或“A和C”），并将其与灯泡_______联后接入电路中．
17．如图所示的电阻箱的示数是________Ω．
18．如图为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片．将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯泡变亮，则应连接接线柱 _______ (选填“a、b” 、“b、c” 或“a、c” )和灯泡 _________ 联后接入电路中．
19．一个滑动变阻器上标有“50Ω，1.5A”字样，分别表示它的_____是50Ω和______是1.5A．
20．滑动变阻器是利用改变________来改变电阻大小，从而改变电路中的电压和电流．某滑动变阻器的铭牌上标有“20Ω 1A”，其中“20Ω”的含义为________，“1A”的含义为________．
2021-2022学年人教版物理九年级第十六章 第4节变阻器（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D A【解析】A滑动变阻 A C A A C C C B
二、填空题
11．c d
12．接入电路中电阻丝的长度 A
13．B C B D
14．摩擦（或摩擦力） 变阻器（或滑动变阻器）
15．ac 小 变阻器
16．不能； B和C； 串。
17．2015
18．b、c 串
19．滑动变阻器的最大阻值 滑动变阻器允许通过的最大电流
20．连入电路的电阻线的长度 其最大阻值为20欧姆 允许通过的最大电流为1A
