第十七章 第4节欧姆定律在串、并联电路中的应用
一、单选题

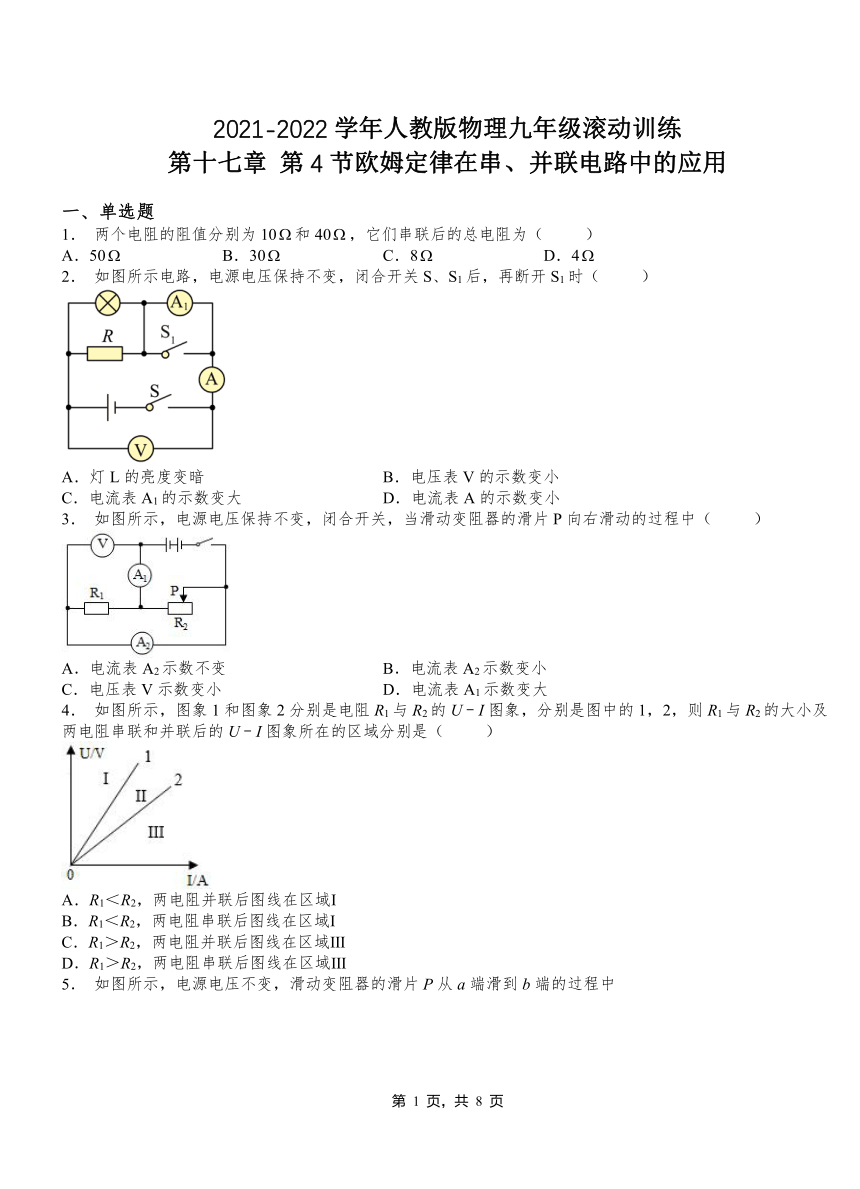

1． 两个电阻的阻值分别为10和40，它们串联后的总电阻为（ ）
A．50 B．30 C．8 D．4
2． 如图所示电路，电源电压保持不变，闭合开关S、S1后，再断开S1时（ ）
A．灯L的亮度变暗 B．电压表V的示数变小
C．电流表A1的示数变大 D．电流表A的示数变小
3． 如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动的过程中（ ）
A．电流表A2示数不变 B．电流表A2示数变小
C．电压表V示数变小 D．电流表A1示数变大
4． 如图所示，图象1和图象2分别是电阻R1与R2的U﹣I图象，分别是图中的1，2，则R1与R2的大小及两电阻串联和并联后的U﹣I图象所在的区域分别是（ ）
A．R1＜R2，两电阻并联后图线在区域Ⅰ
B．R1＜R2，两电阻串联后图线在区域Ⅰ
C．R1＞R2，两电阻并联后图线在区域Ⅲ
D．R1＞R2，两电阻串联后图线在区域Ⅲ

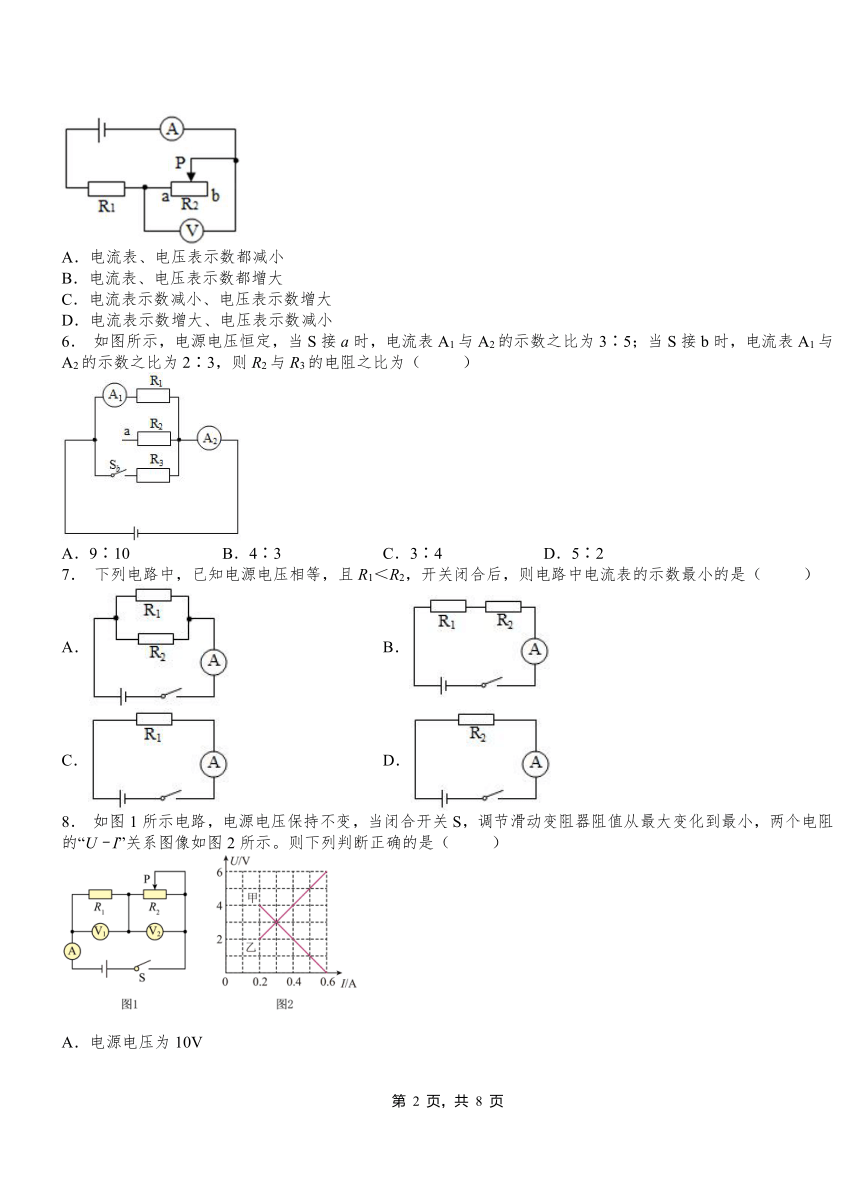

5． 如图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中
A．电流表、电压表示数都减小
B．电流表、电压表示数都增大
C．电流表示数减小、电压表示数增大
D．电流表示数增大、电压表示数减小
6． 如图所示，电源电压恒定，当S接a时，电流表A1与A2的示数之比为3∶5；当S接b时，电流表A1与A2的示数之比为2∶3，则R2与R3的电阻之比为（ ）
A．9∶10 B．4∶3 C．3∶4 D．5∶2
7． 下列电路中，已知电源电压相等，且R1＜R2，开关闭合后，则电路中电流表的示数最小的是（ ）
A． B．
C． D．
8． 如图1所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图像如图2所示。则下列判断正确的是（ ）
A．电源电压为10V
B．定值电阻R1的阻值为20Ω
C．滑动变阻器R2的阻值变化范围为0~10Ω
D．变阻器滑片在中点时，电流表示数为0.3A

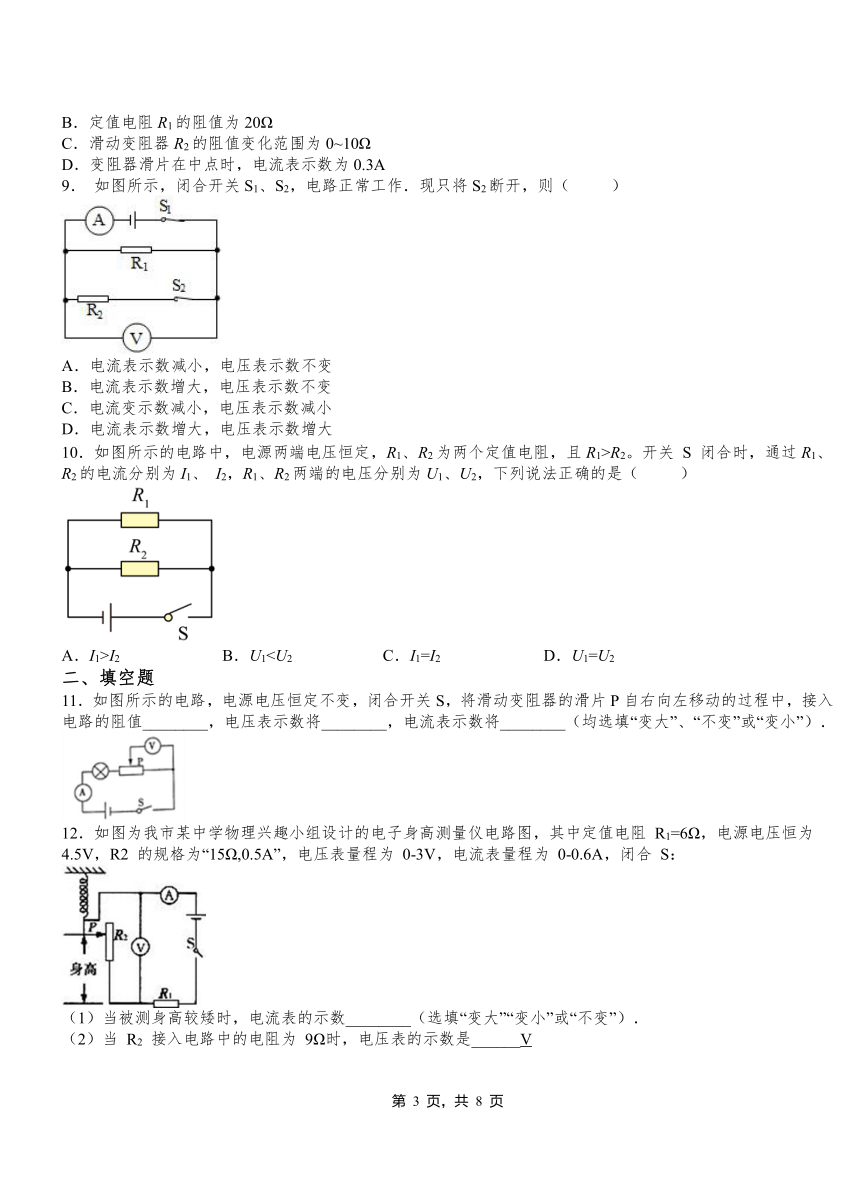

9． 如图所示，闭合开关S1、S2，电路正常工作．现只将S2断开，则（ ）
A．电流表示数减小，电压表示数不变
B．电流表示数增大，电压表示数不变
C．电流变示数减小，电压表示数减小
D．电流表示数增大，电压表示数增大
10．如图所示的电路中，电源两端电压恒定，R1、R2为两个定值电阻，且R1>R2。开关 S 闭合时，通过R1、R2的电流分别为I1、 I2，R1、R2两端的电压分别为U1、U2，下列说法正确的是（ ）
A．I1>I2 B．U1二、填空题
11．如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P自右向左移动的过程中，接入电路的阻值________，电压表示数将________，电流表示数将________（均选填“变大”、“不变”或“变小”）．
12．如图为我市某中学物理兴趣小组设计的电子身高测量仪电路图，其中定值电阻 R1=6Ω，电源电压恒为 4.5V，R2 的规格为“15Ω,0.5A”，电压表量程为 0-3V，电流表量程为 0-0.6A，闭合 S：
（1）当被测身高较矮时，电流表的示数________（选填“变大”“变小”或“不变”）．
（2）当 R2 接入电路中的电阻为 9Ω时，电压表的示数是______V
（3）为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是_________．
13．在如图所示的电路中，电源电压恒为3.0V，变阻器R2最大阻值为50Ω．当闭合开关S后，在滑动变阻器的滑动触头P向右滑的过程中，电压表示数的变化情况是_________（选填“变大”、“变小”或“不变”）。当P停在某个位置时，电流表A的示数是0.2A，A1的示数是0.1A．则R1的阻值是_________Ω。
14．如图所示，电路中电源电压保持不变，闭合开关，当滑片P向右滑动时，电压表的示数 ________，电流表的示数________（填“变大”“变小”或“不变”）．
15．在如图所示的电路中，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两表的示数之比U甲：U乙=5：4，则R1：R2=_____；当开关S断开，甲、乙为电流表时，两表示数之比是I甲：I乙=_____．
16． 如图所示，电源电压恒定不变，闭合开关K，当滑动变阻器的滑片P向右移动时，电流表A的示数将______ （选填“变小”、“不变”或“变大”）。
17．如图所示的电路，闭合开关后，在滑动变阻器的滑片P从a端向b端滑动的过程中（设灯泡工作时电阻不随温度变化），通过乙灯的电流逐渐________，甲灯逐渐变________．
18．如图甲所示电路中，R是一个定值电阻，Rt是一个半导体材料制成的热敏电阻，其阻值随温度变化的曲线如图乙所示．小越按照图甲所示连接好电路且闭合开关，已知电源由两节新铅蓄电池串联而成，电压表示数此时为1V，电流表示数0.2A，此时热敏电阻阻值为________ Ω；往Rt上擦一些酒精，则电压表示数将________ (选填“变大”“变小”或“不变”) ．
19．如图所示的电路，闭合开关S，滑动变阻器滑片向左移动时，灯泡亮度会________(选填“变亮”、“变暗”或“不变”)，电压表示数会________(选填“变大”、“变小”或“不变”)．
20．如图甲所示电路中，R0为定值电阻，R1为滑动变阻器．图乙是该滑动变阻器消耗的电功率与电流关系的图像．则该滑动变阻器的最大电阻值是___________Ω，电源电压是___________V．
三、计算题
21．如图所示，已知电源电压为U，三个电源的阻值分别为R1、R2和R3， 求：
(1)当S1、S2均断开，电流表和电压表的示数；
(2)当S1、S2均闭合时，电压表和电流表的示数。
22．在如图所示的电路中，电源电压为3 V且保持不变，为阻值的定值电阻。闭合开关后，电压表的示数为，求：
（1）通过电阻的电流；
（2）电阻的阻值。
2021-2022学年人教版物理九年级第十七章 第4节欧姆定律在串、并联电路中的应用（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A C A C C C B D A D
二、填空题
11．不变 变大 不变
12．变大 2.7 3 Ω~12 Ω
13．不变 30
14．变大； 不变
15．1：4 1：5
16．不变
17．变小 变亮
18．15 变小
19．变暗 变大
20．50 12
三、计算题
21．(1)，；(2)U，
22．（1）0.2 A （2）5 Ω
