第十七章 第4节欧姆定律在串、并联电路中的应用2021-2022学年人教版物理九年级（有答案）

2021-2022学年人教版物理九年级滚动训练
第十七章 第4节欧姆定律在串、并联电路中的应用
一、单选题

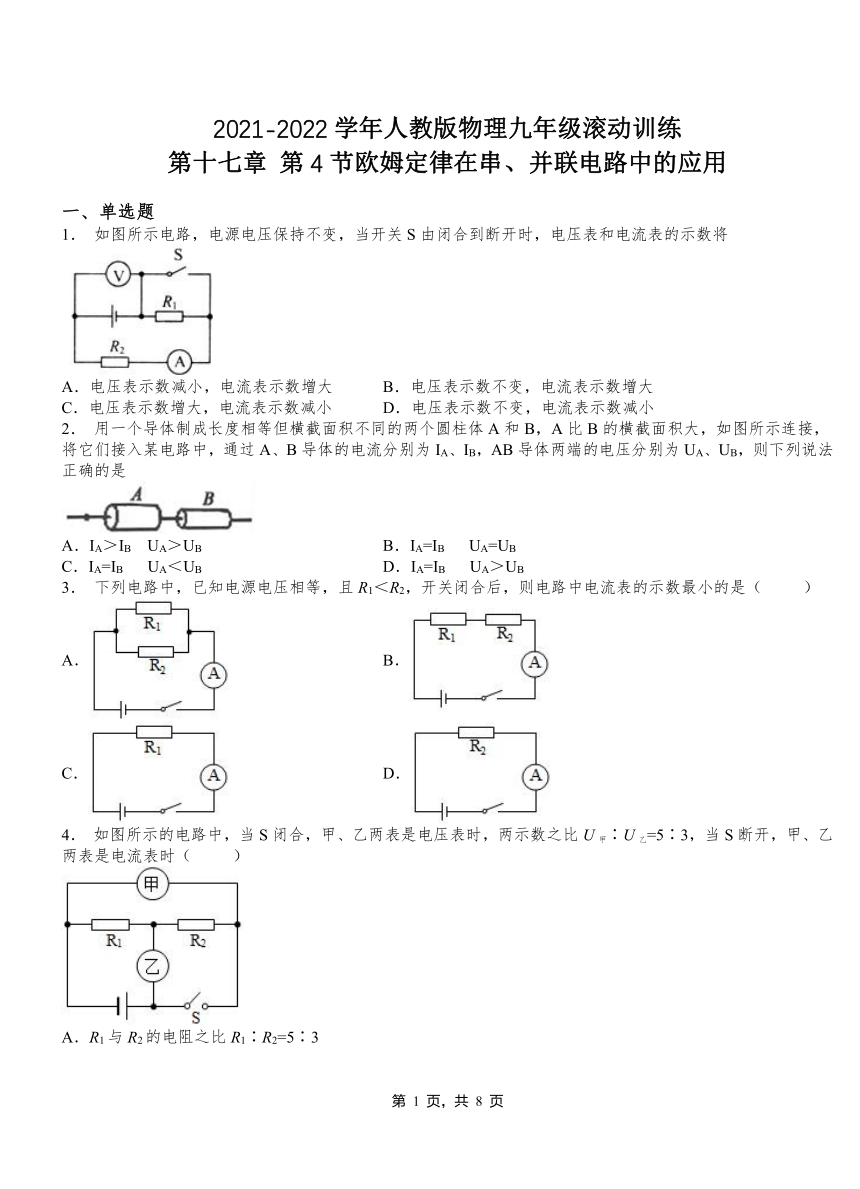

1． 如图所示电路，电源电压保持不变，当开关S由闭合到断开时，电压表和电流表的示数将
A．电压表示数减小，电流表示数增大 B．电压表示数不变，电流表示数增大
C．电压表示数增大，电流表示数减小 D．电压表示数不变，电流表示数减小
2． 用一个导体制成长度相等但横截面积不同的两个圆柱体A和B，A比B的横截面积大，如图所示连接，将它们接入某电路中，通过A、B导体的电流分别为IA、IB，AB导体两端的电压分别为UA、UB，则下列说法正确的是
A．IA＞IB UA＞UB B．IA=IB UA=UB
C．IA=IB UA＜UB D．IA=IB UA＞UB
3． 下列电路中，已知电源电压相等，且R1＜R2，开关闭合后，则电路中电流表的示数最小的是（ ）
A． B．
C． D．
4． 如图所示的电路中，当S闭合，甲、乙两表是电压表时，两示数之比U甲∶U乙=5∶3，当S断开，甲、乙两表是电流表时（ ）
A．R1与R2的电阻之比R1∶R2=5∶3
B．R1与R2的电阻之比R1∶R2=3∶2
C．两表的示数之比I甲∶I乙=3∶5
D．两表的示数之比I甲∶I乙=2∶5

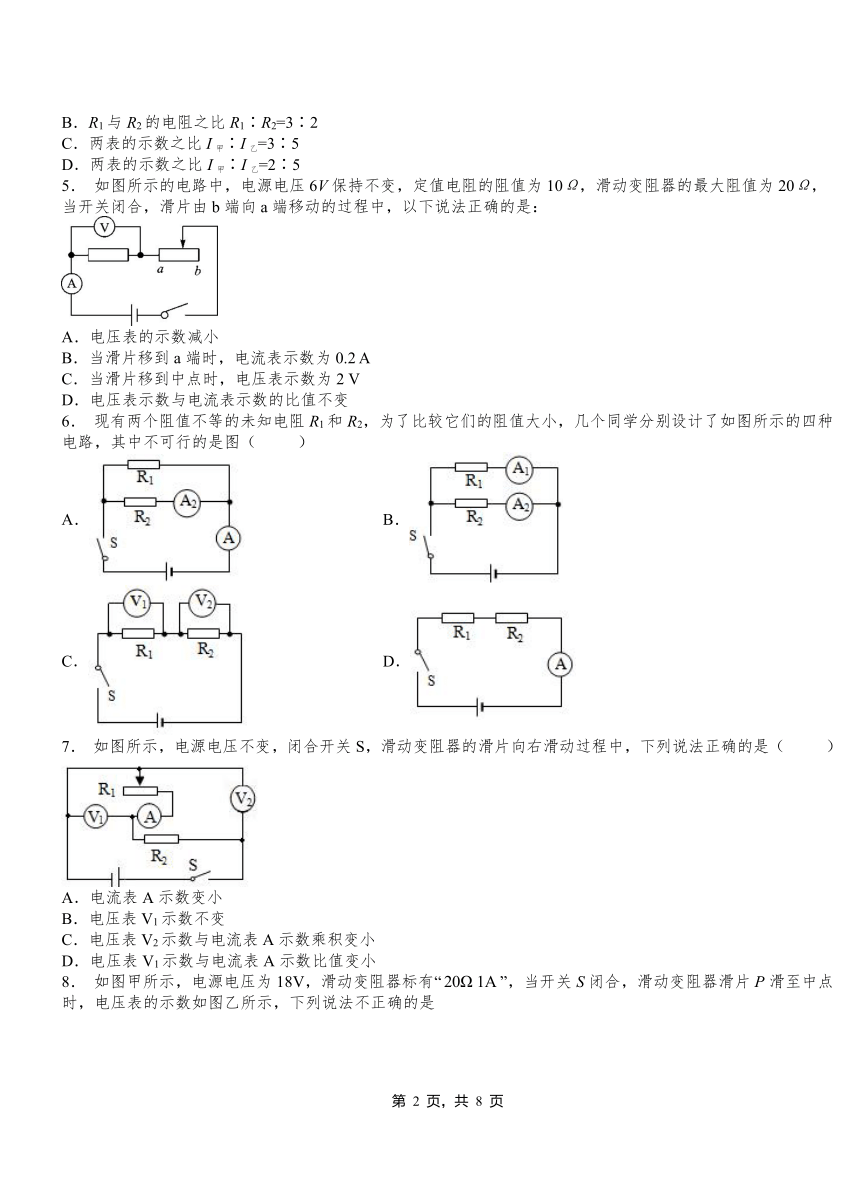

5． 如图所示的电路中，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是：
A．电压表的示数减小
B．当滑片移到a端时，电流表示数为0.2 A
C．当滑片移到中点时，电压表示数为2 V
D．电压表示数与电流表示数的比值不变
6． 现有两个阻值不等的未知电阻R1和R2，为了比较它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是图（ ）
A． B．
C． D．
7． 如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片向右滑动过程中，下列说法正确的是（ ）
A．电流表A示数变小
B．电压表V1示数不变
C．电压表V2示数与电流表A示数乘积变小
D．电压表V1示数与电流表A示数比值变小
8． 如图甲所示，电源电压为18V，滑动变阻器标有“”，当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法不正确的是
A．定值电阻R的阻值为10
B．电路的最小电流为0.6A
C．滑动变阻器滑片P移动到最左端时，电流表示数最大
D．滑动变阻器滑片P移动到最右端时，电压表示数最大
9． 如图所示，闭合开关S1、S2，电路正常工作．现只将S2断开，则（ ）
A．电流表示数减小，电压表示数不变
B．电流表示数增大，电压表示数不变
C．电流变示数减小，电压表示数减小
D．电流表示数增大，电压表示数增大
10．如图所示，是探究串联电路中小灯泡两端的电压与电源两端电压关系的电路图。已知电源电压为4.5V，L1、L2为两个不同规格的小灯泡，当闭合开关S后两灯都不亮。用电压表进行测量时，测得AB两点之间的电压为零，BC两点之间的电压为4.5V。则下列判断中正确的是（ ）
A．灯泡L1的灯丝断了 B．开关接触不良
C．灯泡L2的灯丝断了 D．灯泡L2被短路
二、填空题

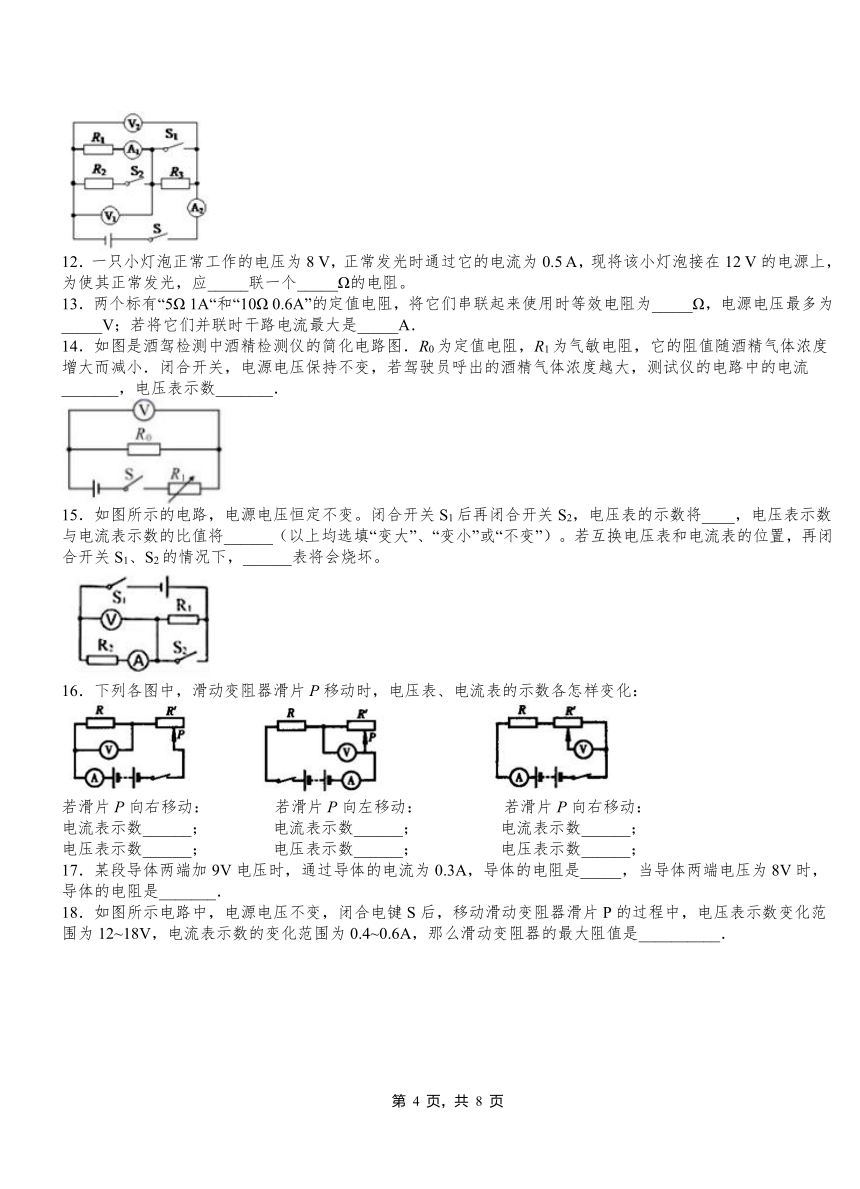

11．如图所示，电源电压不变，R1=2 Ω，R2=3 Ω，R3=4 Ω.只闭合S，电流表A1、A2示数之比为______，电压表V1、V2示数之比为_________．再闭合S1、S2，电压表V1、V2示数之比为 _________．
12．一只小灯泡正常工作的电压为8 V，正常发光时通过它的电流为0.5 A，现将该小灯泡接在12 V的电源上，为使其正常发光，应_____联一个_____Ω的电阻。
13．两个标有“5Ω 1A“和“10Ω 0.6A”的定值电阻，将它们串联起来使用时等效电阻为_____Ω，电源电压最多为_____V；若将它们并联时干路电流最大是_____A．
14．如图是酒驾检测中酒精检测仪的简化电路图．R0为定值电阻，R1为气敏电阻，它的阻值随酒精气体浓度增大而减小．闭合开关，电源电压保持不变，若驾驶员呼出的酒精气体浓度越大，测试仪的电路中的电流_______，电压表示数_______．
15．如图所示的电路，电源电压恒定不变。闭合开关S1后再闭合开关S2，电压表的示数将____，电压表示数与电流表示数的比值将______（以上均选填“变大”、“变小”或“不变”）。若互换电压表和电流表的位置，再闭合开关S1、S2的情况下，______表将会烧坏。
16．下列各图中，滑动变阻器滑片P移动时，电压表、电流表的示数各怎样变化：
若滑片P向右移动： 若滑片P向左移动： 若滑片P向右移动：
电流表示数______； 电流表示数______； 电流表示数______；
电压表示数______； 电压表示数______； 电压表示数______；
17．某段导体两端加9V电压时，通过导体的电流为0.3A，导体的电阻是_____，当导体两端电压为8V时，导体的电阻是_______．
18．如图所示电路中，电源电压不变，闭合电键S后，移动滑动变阻器滑片P的过程中，电压表示数变化范围为12~18V，电流表示数的变化范围为0.4~0.6A，那么滑动变阻器的最大阻值是__________．
19．在如图所示的电路中，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两表的示数之比U甲：U乙=5：4，则R1：R2=_____；当开关S断开，甲、乙为电流表时，两表示数之比是I甲：I乙=_____．
20．如图所示电路，电源两端电压 保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动时，三个电表的示数都发生变化，电流表A、电压表V1、电压表V2的示数分别用I、U1、U2表示，他们的示数变化量大小分别用△I、△U1、△U2表示，则 ________， ________， ________， ________．（各空均选填“增大”、“减小”或“不变”）
三、计算题
21．如图所示电路中，电源电压恒为30V，电阻R1为15Ω．同时闭合开关S1、S2时，电流表的示数为2.5A．求：
（1）通过电阻R1的电流；
（2）电阻R2的阻值．
22．如图所示的电路中，电源电压不变，电阻R1的阻值为20Ω 。当断开开关S1和S2，闭合开关S3时，电流表的示数为0.50A；当断开开关S2，闭合开关S1、S3是，电流表的示数为0.90A。求：
(1)电阻R2的阻值。
(2)断开开关S1和S3，闭合开关S2时，加载电R1两端的电压。
2021-2022学年人教版物理九年级第十七章 第4节欧姆定律在串、并联电路中的应用（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D C B D D D D C A C
二、填空题
11．1:1 1:3 1:1
12．串 8
13．15 9 1.5A
14．增大 增大
15．变大 不变 电流
16．变小变小变小变大不变变小
17．30Ω 30Ω
18．15Ω
19．1：4 1：5
20．不变； 增大； 不变； 不变
三、计算题
21．（1）2A（2）60Ω
22．(1)25Ω；(2)4.4V
