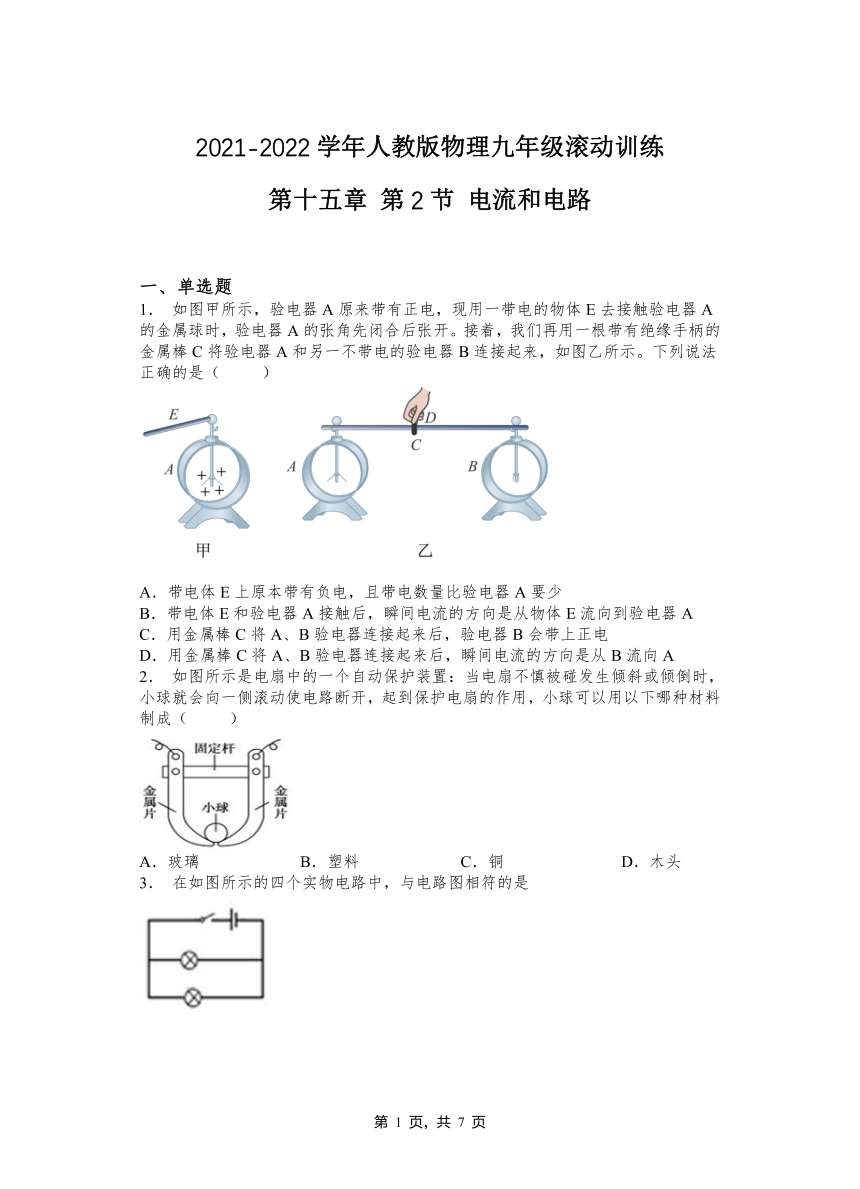

2021-2022学年人教版物理九年级滚动训练
第十五章 第2节 电流和电路
一、单选题
1. 如图甲所示,验电器A原来带有正电,现用一带电的物体E去接触验电器A的金属球时,验电器A的张角先闭合后张开。接着,我们再用一根带有绝缘手柄的金属棒C将验电器A和另一不带电的验电器B连接起来,如图乙所示。下列说法正确的是( )
A.带电体E上原本带有负电,且带电数量比验电器A要少
B.带电体E和验电器A接触后,瞬间电流的方向是从物体E流向到验电器A
C.用金属棒C将A、B验电器连接起来后,验电器B会带上正电
D.用金属棒C将A、B验电器连接起来后,瞬间电流的方向是从B流向A
2. 如图所示是电扇中的一个自动保护装置:当电扇不慎被碰发生倾斜或倾倒时,小球就会向一侧滚动使电路断开,起到保护电扇的作用,小球可以用以下哪种材料制成( )
A.玻璃 B.塑料 C.铜 D.木头

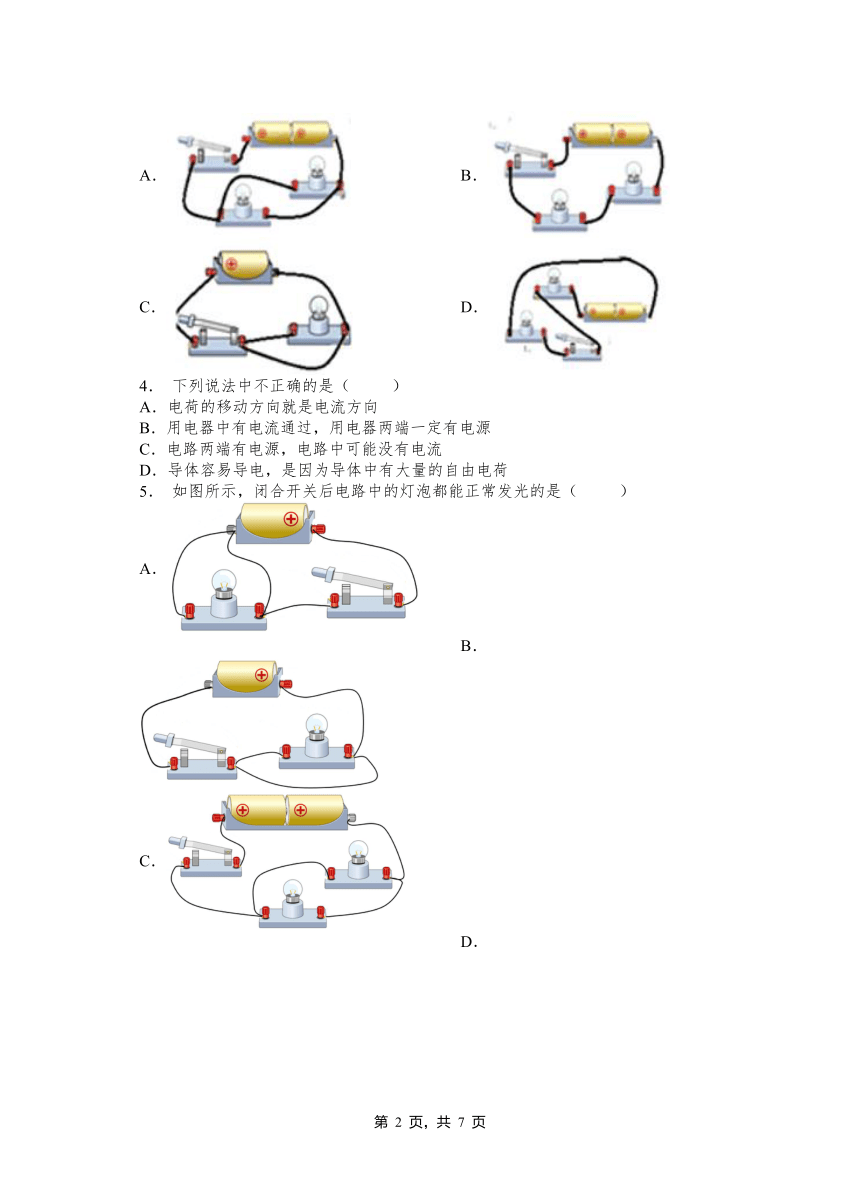

3. 在如图所示的四个实物电路中,与电路图相符的是
A. B.
C. D.
4. 下列说法中不正确的是( )
A.电荷的移动方向就是电流方向
B.用电器中有电流通过,用电器两端一定有电源
C.电路两端有电源,电路中可能没有电流
D.导体容易导电,是因为导体中有大量的自由电荷
5. 如图所示,闭合开关后电路中的灯泡都能正常发光的是( )
A. B.
C. D.

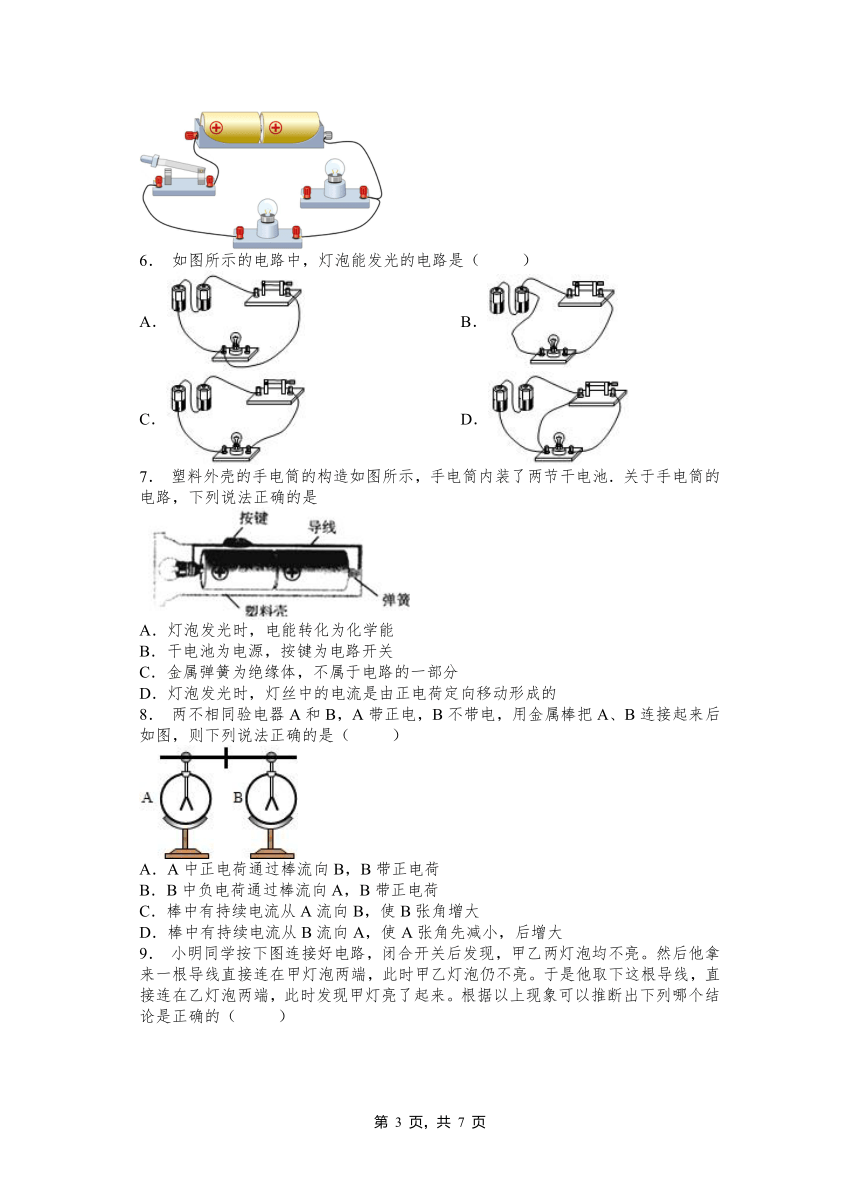

6. 如图所示的电路中,灯泡能发光的电路是( )
A. B.
C. D.
7. 塑料外壳的手电筒的构造如图所示,手电筒内装了两节干电池.关于手电筒的电路,下列说法正确的是
A.灯泡发光时,电能转化为化学能
B.干电池为电源,按键为电路开关
C.金属弹簧为绝缘体,不属于电路的一部分
D.灯泡发光时,灯丝中的电流是由正电荷定向移动形成的
8. 两不相同验电器A和B,A带正电,B不带电,用金属棒把A、B连接起来后如图,则下列说法正确的是( )
A.A中正电荷通过棒流向B,B带正电荷
B.B中负电荷通过棒流向A,B带正电荷
C.棒中有持续电流从A流向B,使B张角增大
D.棒中有持续电流从B流向A,使A张角先减小,后增大
9. 小明同学按下图连接好电路,闭合开关后发现,甲乙两灯泡均不亮。然后他拿来一根导线直接连在甲灯泡两端,此时甲乙灯泡仍不亮。于是他取下这根导线,直接连在乙灯泡两端,此时发现甲灯亮了起来。根据以上现象可以推断出下列哪个结论是正确的( )
A.甲灯泡断路 B.乙灯泡断路 C.甲乙灯泡都断路 D.电源坏了
10.以下不能作为电源的是( )
A.蓄电池 B.干电池 C.电动机 D.发电机
二、填空题
11.如图所示的电路中,当S1、S2都断开时叫_____路;当S1、S2都闭合时叫____路;当S1闭合、S2断开时叫______路;当S1断开、S2闭合时叫_______路。
12.如图所示,验电器的工作原理是_________;用一个带负电的物体a去接触不带电的验电器的金属球b时,a上的一些________转移到b上,所以金属球b也带上负电,瞬时电流方向_____(选填“a→b”、“b→a”).
13.画电路图时的要求:导线用笔画线表示,尽量_______;交叉连接的导线,要在连接处画一个“_______点” 表示相交且相连;各元件的摆放顺序要与实际元件位置_______;元件不能画在_______处。
14.如图所示电路,此时是处于______状态;当闭合开关时,小灯泡发光,此时电路是处于______状态。
15.如图所示,酸甜多汁的水果提供的电力足以点亮一排发光二极管,在此电路中水果扮演的角色是_____:
16.如图所示,电路连接情况中:A属于 ______ 路,B属于 ______ 路,C属于 ______ 路。
17.指出下列电路图的错误:
① ________ ②________ ③________
18.电动轿车具有节能、环保等特点,启动时只要将车钥匙插入锁孔并顺时针旋转一下,轿车就通电了,车钥匙相当于电路中的______;如图用充电桩给轿车的电瓶充电时,轿车的电瓶相当于电路中的______。
19.在连接如图所示电路时,开关一定要_____(填“闭合”或“断开”),电灯_____(填“亮”或“不亮”),这时的电路叫_____,将开关闭合时的电路叫_____;如果不小心把A、B两接线柱用导线接在一起,则会造成_____,可能把电源烧坏,这是绝对不允许的.
20.把两种不同材料的导线(如铁线和铜线)组成如图所示的闭合回路。当A、B两端存在温度差时,回路中就会有电流通过,这就是塞贝克效应,这种电路叫热电偶。实验表明:热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关;跟接点A和B间的温度差的大小有关,温度差越大,回路电流越大。(酒精灯外焰温度约450℃)请回答下列问题:
(1)如图所示,①其它条件不变,只将A处杯中的冰水混合物换为沸水,电路电流_____,②其它条件不变,移去酒精灯,将B放入另一杯冰水混合物中,稳定后,电路电源_____(各空白均选填“变大”、“变小”、“不变”、“变为零”);
(2)这样的热电偶实际上是一个电源,它的电能是由_____能转化而来,热电偶电路可以把温度信号换成_____信号。
2021-2022学年人教版物理九年级第十五章 第2节电流和电路(参考答案)
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D C A A C C B B B C
二、填空题
11.断路 短路 通路 断路
12.同种电荷相互排斥 电子 b→a
13.横平竖直 黑 相对应 拐角
14.开路 通路
15.电源
16.断路 短路 通路
17.没有电源 电池连接错误 电源短路
18.开关 用电器
19.断开 不亮 断路 通路 短路
20.变小 变为零 内 电
