2021—2022学年人教版九年级物理欧姆定律计算题新编—串、并联混合计算

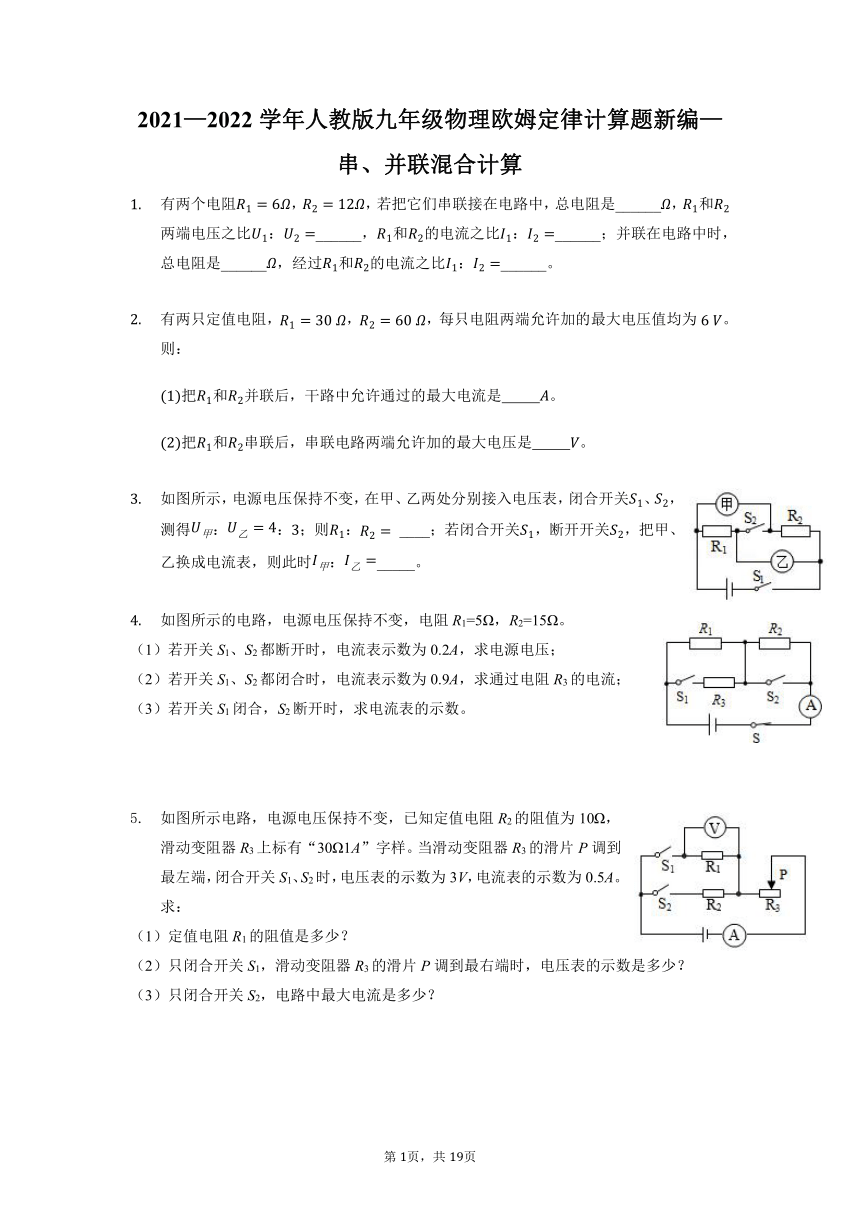

有两个电阻，，若把它们串联接在电路中，总电阻是______，和两端电压之比：______，和的电流之比：______；并联在电路中时，总电阻是______，经过和的电流之比：______。
有两只定值电阻，，，每只电阻两端允许加的最大电压值均为。则：
把和并联后，干路中允许通过的最大电流是 。
把和串联后，串联电路两端允许加的最大电压是 。
如图所示，电源电压保持不变，在甲、乙两处分别接入电压表，闭合开关、，测得：：；则：____；若闭合开关，断开开关，把甲、乙换成电流表，则此时：_____。
如图所示的电路，电源电压保持不变，电阻R1=5Ω，R2=15Ω。
（1）若开关S1、S2都断开时，电流表示数为0.2A，求电源电压；
（2）若开关S1、S2都闭合时，电流表示数为0.9A，求通过电阻R3的电流；
（3）若开关S1闭合，S2断开时，求电流表的示数。
如图所示电路，电源电压保持不变，已知定值电阻R2的阻值为10Ω，滑动变阻器R3上标有“30Ω1A”字样。当滑动变阻器R3的滑片P调到最左端，闭合开关S1、S2时，电压表的示数为3V，电流表的示数为0.5A。求：
（1）定值电阻R1的阻值是多少？
（2）只闭合开关S1，滑动变阻器R3的滑片P调到最右端时，电压表的示数是多少？
（3）只闭合开关S2，电路中最大电流是多少？

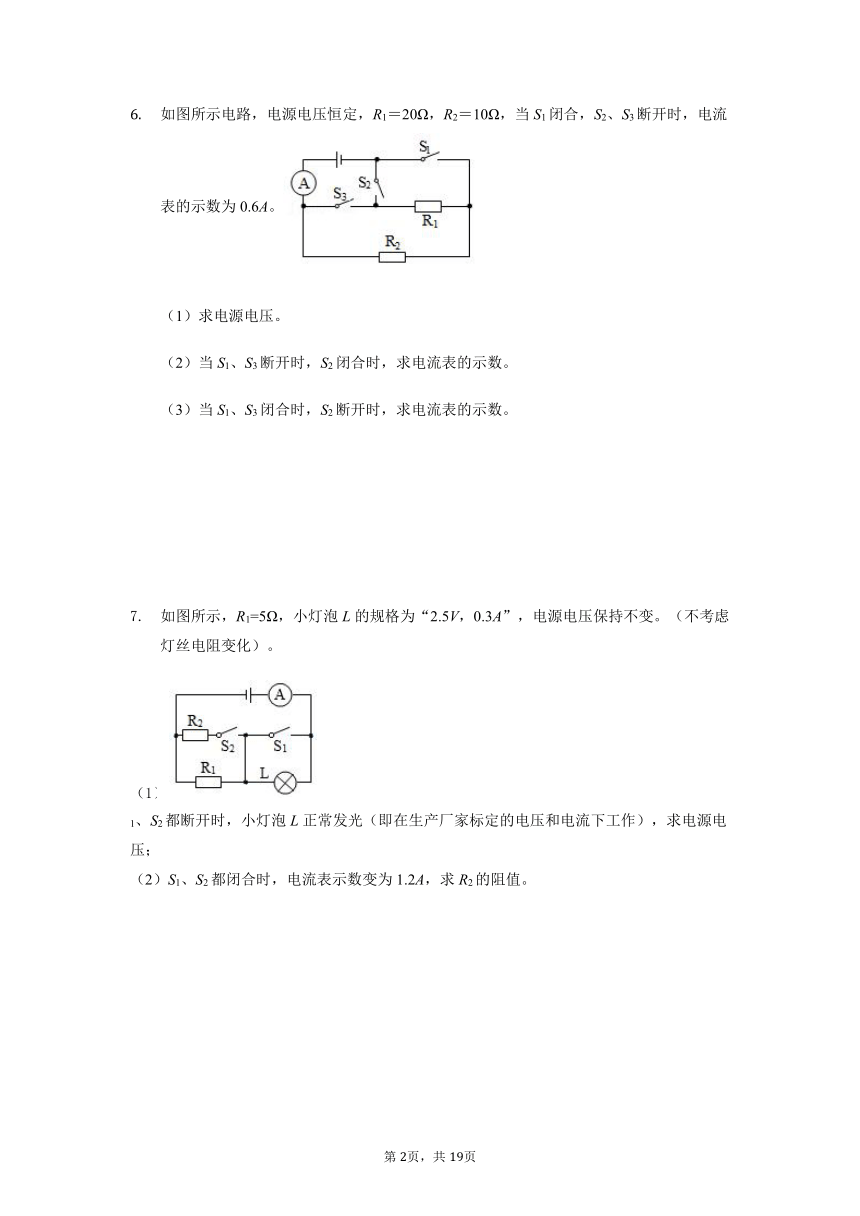

如图所示电路，电源电压恒定，R1＝20Ω，R2＝10Ω，当S1闭合，S2、S3断开时，电流表的示数为0.6A。
（1）求电源电压。
（2）当S1、S3断开时，S2闭合时，求电流表的示数。
（3）当S1、S3闭合时，S2断开时，求电流表的示数。
如图所示，R1=5Ω，小灯泡L的规格为“2.5V，0.3A”，电源电压保持不变。（不考虑灯丝电阻变化）。
S1、S2都断开时，小灯泡L正常发光（即在生产厂家标定的电压和电流下工作），求电源电压；
（2）S1、S2都闭合时，电流表示数变为1.2A，求R2的阻值。
如图所示，电源电压保持不变，电流表的量程为0-0.6A，电压表的量程为0-15V，R1=20Ω，滑动变阻器R2的规格为“50Ω 1 A”。
（1）闭合开关S1，断开开关S2、S3，电流表示数为0.3A，求电源电压。
（2）闭合开关S3，断开开关S1、S2，滑动变阻器滑片置于中点位置时，电压表的示数为2V，求R3的阻值。
（3）闭合开关S1、S2和S3，在不损坏电流表、电压表的情况下，求滑动变阻器R2的阻值取值范围。
如图所示的电路中，电源电压不变，电阻R1的阻值为20Ω，当断开开关S1和S2，闭合开关S3时，电流表的示数为0.3A；当断开开关S2，闭合开关S1、S3时，电流表的示数为0.9A。求：
（1）电源电压。
（2）电阻R2的阻值。
（3）若各电路元件完好，求电流表的最小示数。
如图所示，R1=20Ω，R2=60Ω，R3=40Ω，电源电压恒定。若S1闭合，S2断开时，电流表的示数为0.6A．求：
（1）电源的电压是多少？
（2）当S1和S2均断开时，电流表的示数是多少？R1两端的电压是多少？
（3）当S1和S2均闭合时，电流表的示数是多少？
如图所示的电路中，电源电压不变，电阻R1的阻值为20Ω．当断开开关S1和S2，闭合开关S3时，电流表的示数为0.6 A；当断开开关S2，闭合开关S1、S3时，电流表的示数为0.9 A．求：
（1）电源电压
（2）电阻R2的阻值．
（3）断开开关S1和S3，闭合开关S2时，加在电阻R1两端的电压．

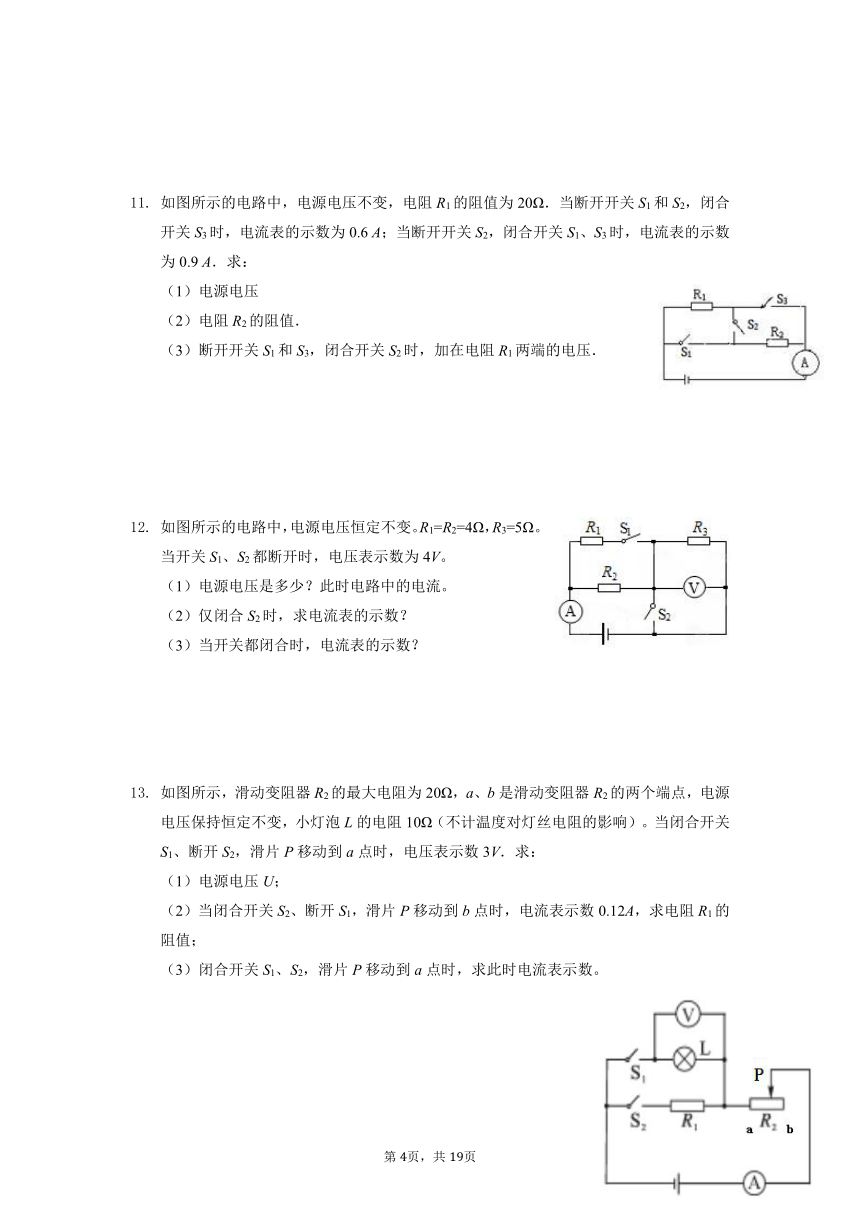

如图所示的电路中，电源电压恒定不变。R1=R2=4Ω，R3=5Ω。当开关S1、S2都断开时，电压表示数为4V。
（1）电源电压是多少？此时电路中的电流。
（2）仅闭合S2时，求电流表的示数？
（3）当开关都闭合时，电流表的示数？
如图所示，滑动变阻器R2的最大电阻为20Ω，a、b是滑动变阻器R2的两个端点，电源电压保持恒定不变，小灯泡L的电阻10Ω（不计温度对灯丝电阻的影响）。当闭合开关S1、断开S2，滑片P移动到a点时，电压表示数3V．求：
（1）电源电压U；
（2）当闭合开关S2、断开S1，滑片P移动到b点时，电流表示数0.12A，求电阻R1的阻值；
（3）闭合开关S1、S2，滑片P移动到a点时，求此时电流表示数。

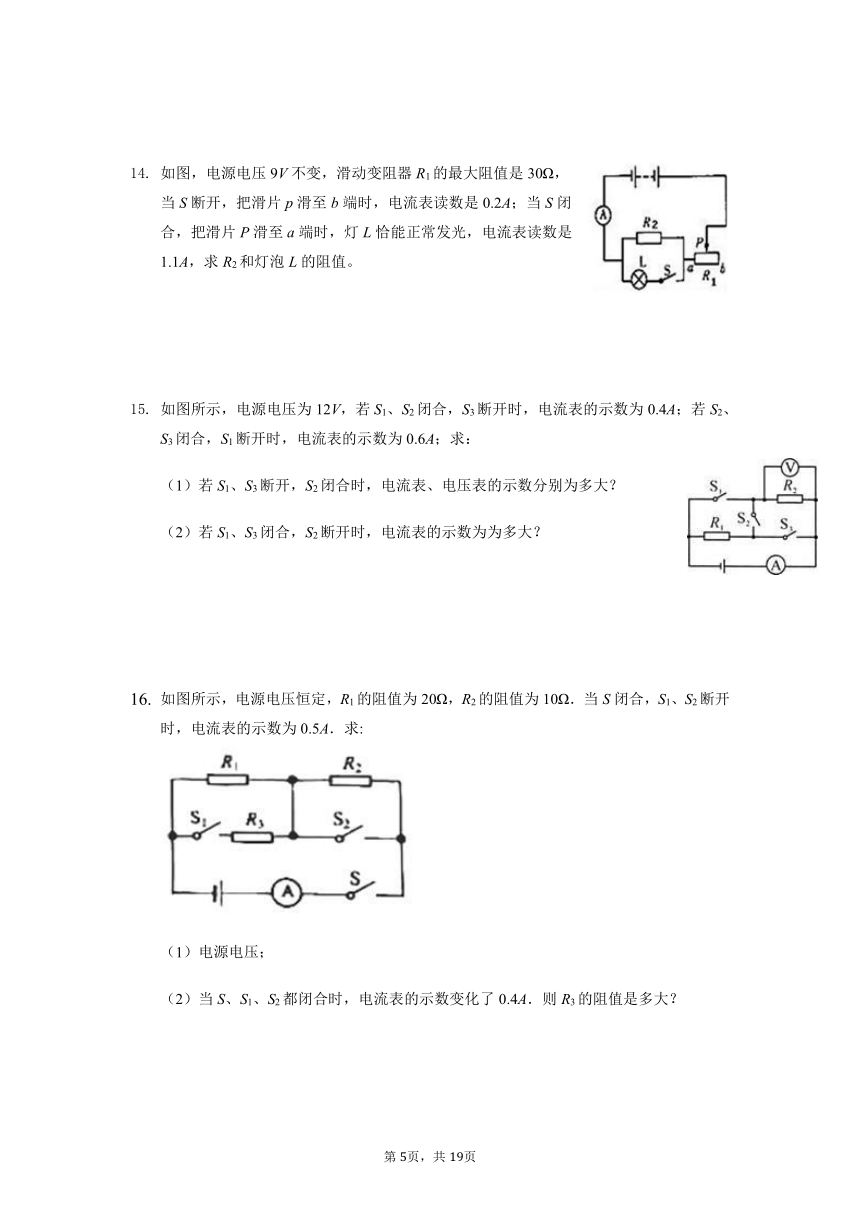

如图，电源电压9V不变，滑动变阻器R1的最大阻值是30Ω，当S断开，把滑片p滑至b端时，电流表读数是0.2A；当S闭合，把滑片P滑至a端时，灯L恰能正常发光，电流表读数是1.1A，求R2和灯泡L的阻值。
如图所示，电源电压为12V，若S1、S2闭合，S3断开时，电流表的示数为0.4A；若S2、S3闭合，S1断开时，电流表的示数为0.6A；求：
（1）若S1、S3断开，S2闭合时，电流表、电压表的示数分别为多大？
（2）若S1、S3闭合，S2断开时，电流表的示数为为多大？
如图所示，电源电压恒定，R1的阻值为20Ω，R2的阻值为10Ω．当S闭合，S1、S2断开时，电流表的示数为0.5A．求:
（1）电源电压；
（2）当S、S1、S2都闭合时，电流表的示数变化了0.4A．则R3的阻值是多大？
如图甲所示电路，滑动变阻器R2最大阻值为20Ω，灯泡上标有“6V，0.5A”字样，其U-I图像如图乙所示，电流表量程均为0 0.6A，当开关S、S1、S2都闭合时灯正常发光，当开关S、S2闭合、S1断开，R2滑片在某一位置时，电流表示A1、A2示数均为0.4A。求：
（1）电源电压。
（2）开关怎样通断、滑动变阻器怎样调节，此电路的总电阻最小，请计算出总电阻（结果保留两位小数）。
（3）当开关S闭合、S1、S2断开时，R2的最小值。
小灯泡电阻随温度变化，其I-U图如图甲所示，图乙中，当S1、S2闭合，S3断开时，电压表示数为6V，电流表示数为0.6A；S1闭合，S2、S3断开时，将滑动变阻器的滑片移到中点，电压表示数为2V。求：
（1））R1的电阻；
（2）滑动变阻器的最大阻值。
如图所示，电源电压保持不变，R1=20Ω，滑动变阻器R2的规格为“100Ω 1 A”。
（1）闭合开关S1，断开开关S2、S3，电流表示数为0.4A，求电源电压；
（2）闭合开关S1、S3，断开开关S2，滑动变阻器滑片置于中点位置时，电压表的示数为4V，求R3的阻值；
（3）闭合开关S1、S2、S3，滑动变阻器滑片置于R2最左端时，求此时电流表的示数；
（4）闭合开关S3，断开开关S1、S2，若电压表的量程为0～3V，为保护电路安全，求R2接入的最大电阻值。
如图所示,电源电压不变,灯泡L上标有“3V 0.6 A”(忽略灯丝电阻的变化),滑动变阻器上标有“20 1 A”。闭合开关S,断开开关、,滑片P滑到中点位置时,灯泡两端的电压恰好是3V。求:
(1)电源的电压;
(2)闭合开关S、,断开开关,滑片P滑到b端时,电流表的示数;
(3)保持滑片P位置不变,闭合开关S、、,电流表的示数变化了0.4A,求的阻值。
如图所示，甲为电路的连接情况，R1＝20Ω，R2为滑动变阻器，乙为R3的I﹣U图象，电源电压保持不变。当S1闭合，S2断开时，若滑片P在a端，则电流表示数为0.6A；若滑片P在b端，则电压表示数为8V．求：
（1）电源电压。
（2）滑动变阻器R2的最大阻值。
（3）当S1、S2均闭合，且滑片P在a端时，求电流表的示数。
参考答案
1.【答案】 ： ： ：
【答案】
3.【答案】：；：
4.【答案】解：（1）当Sl、S2都断开时，R1与R2串联，电流表测电路中的电流，
因为串联电路中总电阻电压各分电阻之和，
所以根据欧姆定律可得，电源的电压：
U=I（R1+R2）=0.2A×（5Ω+15Ω）=4V；
（2）当Sl、S2都闭合时，R1与R3并联，
因为并联电路中各支路两端的电压相等，
所以通过R1的电流为：
I1===0.8A，
因为并联电路中干路电流等于各支路电流之和，
所以通过R3的电流为：
I3=I-I1=0.9A-0.8A=0.1A；
电阻R3的阻值：
R3===40Ω；
（3）开关S1闭合，S2断开时，R1和R3并联后再与R2串联，
因并联电路中总电阻等于各分电阻之和，
所以，R1和R3并联后再与R2串联的总电阻：
R总=+R2=+15Ω=Ω，
电路的电流为：
I′==≈0.2A。
答：（1）若开关S1、S2都断开时，电流表示数为0.2A，电源电压为4V；
（2）若开关S1、S2都闭合时，电流表示数为0.9A，通过电阻R3的电流为0.1A；
（3）若开关S1闭合，S2断开时，电流表的示数0.2A。
5.【答案】解：（1）当滑动变阻器R3的滑片P调到最左端，闭合开关S1、S2时，电阻R1、R2并联，电压表测量电源电压，即电源电压为3V，电流表测量干路的电流；
因为并联电路各支路电压相等且等于电源电压，
所以U1=U2=U=3V，
定值电阻R2的电流为：
I2===0.3A，
根据并联电路干路电流等于各支路电流的和知，
定值电阻R1的电流为：
I1=I-I2=0.5A-0.3A=0.2A，
定值电阻R1的阻值为：
R1===15Ω；
（2）只闭合开关S1，滑动变阻器R3的滑片P调到最右端时，R1与R3的最大电阻串联，电压表测R1两端的电压，
此时电路的电流为：
I′===A，
R1两端的电压为：
U1′=I′R1=A×15Ω=1V，即电压表的示数为1V；
（3）只闭合开关S2，R2与R3串联，当滑动变阻器的电阻最小为0时，电路的电流最大，
最大电流为：I最大===0.3A。
答：（1）定值电阻R1的阻值是15Ω；
（2）只闭合开关S1，滑动变阻器R3的滑片P调到最右端时，电压表的示数是1V；
（3）只闭合开关S2，电路中最大电流是0.3A。
6.【答案】解：（1）由电路图知，当S1闭合，S2、S3断开时，只有R2连入电路中，电流表测R2的电流，
由可得电源电压：U=U2=I2R2=0.6A×10Ω=6V；
（2）当S1、 S3断开，S2闭合时，R1、R2串联，
则电路电流为：；
（3）由电路图知，当S2断开，S1、S3闭合时，R1与R2并联，电流表测干路电流，
由并联电路电压特点知：U=U1=U2=6V，
由并联电路的电流特点和I=可得，
电流表示数：
；
答：（1）电源电压为6V；
（2）当S2闭合，S1、S3断开时，电流表的示数为0.2A；
（3）当 、闭合，断开时，求电流表的示数为0.9A。
7.【答案】解：（1）由电路图可知，S1、S2都断开时，R1与L串联，小灯泡L正常发光，
所以，灯泡两端的电压UL=2.5V，电路电流I=IL=0.3A，
由I=可得，R1两端电压：
U1=I1R1=0.3A×25Ω=7.5V，
因串联电路中总电压等于各分电压之和，
所以，电源的电压：
U=UL+U1=2.5V+7.5V=10V；
（2）由电路图知，S1、S2都闭合时，R1与R2并联，电流表测干路电流，
因并联电路中各支路两端的电压相等，
所以，通过R1的电流：
I1′===0.4A，
因并联电路中干路电流等于各支路电流之和，
所以，通过R2的电流：
I2=I′-I1′=0.6A-0.4A=0.2A，
则R2的阻值：
R2===50Ω。
答：（1）S1、S2都断开时，小灯泡L正常发光，电源电压为10V；
（2）S1、S2都闭合时，电流表示数变为1.2A，R2的阻值为50Ω。
8.【答案】解：
（1）闭合开关S1，断开开关S2、S3，只有R1接入电路中，电流表示数为0.3A，
由欧姆定律可得，电源电压：
U=I1R1=0.3A×20Ω=6V；
（2）闭合开关S3，断开开关S1、S2，滑动变阻器滑片置于中点位置时，R3和R2串联，电压表测量滑动变阻器两端的电压，
当电压表的示数为2V时，
电路的电流为：I===0.08A，
根据串联电路电压的规律可得，定值电阻R3两端的电压为：
U3=U-U2=6V-2V=4V，
则R3的阻值为：
R3===50Ω；
（3）闭合开关S1、S2和S3，R1、R2并联，电压表测电源电压，电流表测干路电流，
根据并联电路各支路互不影响，通过R1的电流为0.3A不变，
电流表的量程为0～0.6A，则干路电流最大为0.6A，
由并联电路电流的规律，通过变阻器的最大电流：
I滑大=I总大-I1=0.6A-0.3A=0.3A，
由欧姆定律可得，变阻器连入电路的最小电阻：
R滑小===20Ω；
当变阻器的滑片移到最左端时，变阻器接入阻值最大，总电流最小，没有超过电流表量程，故变阻器的最大电阻为50Ω，
所以在不损坏电流表、电压表的情况下，滑动变阻器R2的阻值取值范围为20Ω～50Ω。
答：（1）电源电压为6V；
（2）R3的阻值为50Ω；
（3）闭合开关S3，断开S1和S2，在不损坏电流表、电压表和滑动变阻器的情况下，滑动变阻器的阻值取值范围为20Ω～50Ω。
9.【答案】解：（1）当断开开关S1和S2，闭合开关S3时，电路为R1的简单电路，电流表测通过R1的电流，
由欧姆定律可得，电源电压为：U=I1R1=0.3A×20Ω=6V；
（2）当断开开关S2，闭合开关S1、S3时，两电阻并联，电流表测干路电流，
因并联电路中各支路独立工作、互不影响，
所以，此时通过R1的电流仍为0.3A不变，
因并联电路中干路电流等于各支路电流之和，
所以，通过电阻R2的电流为：
I2=I-I1=0.9A-0.3A=0.6A，
因并联电路中各支路两端的电压相等，
所以，电阻R2的阻值：
R2===10Ω；
（3）断开开关S1和S3，闭合开关S2时，两电阻串联，电流表测电路中的电流，
因串联电路中总电阻等于各分电阻之和，
所以，电路中电流表的示数：
I′====0.2A。
答：（1）电源电压为6V；
（2）电阻R2的阻值为10Ω；
（3）断开开关S1和S3，闭合开关S2时，电流表示数最小为0.2A。
10.【答案】解：（1）当S1闭合，S2断开时，R1被短路，R2被断路，电路中只有R3；
由I=可得，电源电压：U=IR3=0.6A×40Ω=24V；
（2）当S1和S2均断开时，电路为R1和R3的串联。故电路中电流：I1====0.4A，
因为串联电路中电流处处相等，故R1两端的电压：
U1=I1R1=0.4A×20Ω=8V；
（3）当S1和S2均闭合时，R1被短路，电路变为R2和R3的并联。
电路的总电阻Ω，
电流表测量干路电流，故I2===1A。
答：（1）电源的电压是24V；
（2）当S1和S2均断开时，电流表的示数是0.4A；R1两端的电压是8V；
（3）当S1和S2均闭合时，电流表的示数是1A。
11.【答案】解：（1）当断开开关S1和S2，闭合开关S3时，电路为R1的简单电路，则电源电压为：U=IR1=0.6A×20Ω=12V；
（2）当断开开关S2，闭合开关 S1、S3时，两电阻并联；
通过电阻R1的电流为：I1=0.6A；
通过R2的电流为：I2=I-I1=0.9A-06A=0.3A；
电阻R2的阻值：；
（3）断开开关S1和S3，闭合开关S2时，两电阻串联，电路电流是：,
加在电阻R1两端的电压：U1=I'R1=。
答：（1）电源电压是12V；
（2）电阻R2的阻值是40Ω；
（3）断开开关S1和S3，闭合开关S2时，加在电阻R1两端的电压是4V。
12.【答案】解：（1）当开关S1、S2都断开时，R2和R3串联接入电路，电压表测R3两端的电压，
由欧姆定律可得此时通过电路的电流：I===0.8A，
串联电路总电阻等于各分电阻之和，所以电路总电阻：R=R2+R3=4Ω+5Ω=9Ω，
由欧姆定律可得电源电压：U=IR=0.8A×9Ω=7.2V；
（2）仅闭合S2时，电路为R2的简单电路，此时通过电路的电流：I′===1.8A，即电流表示数为1.8A；
（3）当开关都闭合时，R2和R1并联接入电路，电流表测干路电流，
此时通过电阻R1的电流：I1===1.8A，
并联电路互不影响，此时通过电阻R2的电流仍为1.8A，并联电路干路电流等于各支路电流之和，所以电流表的示数：I0=I′+I1=1.8A+1.8A=3.6A。
答：（1）电源电压是7.2V，此时电路中的电流为0.8A；
（2）仅闭合S2时，电流表的示数为1.8A；
（3）当开关都闭合时，电流表的示数为3.6A。
13.【答案】解：（1）当闭合开关S1、断开S2时，滑片P移动到a点时，电路为灯泡的基本电路，电压表测量灯泡两端电压，
由电压表的示数可知，电源电压为3V；
（2）当闭合开关S2、断开S1，滑片P移动到b点时，电阻R1、R2串联，滑动变阻器接入电路的阻值最大，电流表测量电路电流，
由I=可得，电路中的总电阻：R===25Ω，
因为串联电路中，总电阻等于各部分电阻之和，所以R1=R-R2=25Ω-20Ω=5Ω；
（3）闭合开关S1、S2，滑片P移动到a点时，灯泡和电阻R1并联，电流表测量干路电流，
电路中的总电阻：R′===Ω，
电流表的示数：I′===0.9A。
答：（1）电源电压为3V；
（2）电阻R1的阻值为5Ω；
（3）电流表示数为0.9A。
14.【答案】解：
（1）当S断开，把滑片p滑至b端时，R2与滑动变阻器R1的最大阻值串联，
根据I=可得滑动变阻器两端电压：
U1=IR1=0.2A×30Ω=6V，
因串联电路的总电压等于各电阻两端的电压之和，
所以此时电阻R2两端电压：
U2=U-U1=9V-6V=3V，
根据I=可得R2的阻值：
R2===15Ω；
（2）当S闭合，把滑片P滑至a端时，R2与灯泡L并联，电流表测总电流，
通过电阻R2的电流：I2===0.6A，
通过灯泡的电流IL=I′-I2=1.1A-0.6A=0.5A，
根据I=可得灯泡的阻值：
RL===18Ω。
答：电阻R2的阻值是15Ω，灯泡L的阻值是18Ω。
15.【答案】解：（1）当S1、S2闭合，S3断开时，电路为R2的简单电路，电流表测电路中的电流，
由
可得，R2的阻值：；
（2）当S2、S3闭合，S1断开时，电路为R1的简单电路，电流表测电路中的电流，
R1的阻值：；
（3）当S1、S3断开，S2闭合时，R1与R2串联，电压表测R1两端的电压，
∵串联电路中总电阻等于各分电阻之和，
∴此时电路中的电流：，
电压表的示数：
U1=IR2=0.24A×30Ω=7.2V；
（4）S1、S3闭合，S2断开时，两电阻并联，电流表测干路电流，
∵并联电路中总电阻的倒数等于各分电阻倒数之和，
∴电路中的总电阻：，
电流表的示数：
。
答：（1）若S1、S3断开，S2闭合时，电流表为0.24A，电压表的示数分别为7.2V；
（2）若S1、S3闭合，S2断开时，电流表的示数为1A 。
16.【答案】解： （1）当S闭合，S1、S2断开时，R1、R2串联，
电源电压；
（2）当S、S1、S2都闭合时，R2被短路，R1和R3并联，电流表测量的是干路电流，干路中的电流比R1、R2串联时大，
通过R1的电流，
干路电流，
通过R3的电流,
R3的阻值。
答：（1）电源电压15V；
（2）R3的阻值是。
17.【答案】解：（1）当S、S1、S2闭合时，电流表示A1测通过滑动变阻器的电流，电流表示A2测通过灯泡的电流，滑动变阻器R2与L并联，灯泡L正常发光，
并联电路各并联支路两端电压相等，所以电源电压U=UL=6V；
（2）并联电路总电阻小于任何一个分电阻，所以并联时总电阻最小，
应闭合S、S1、S2，此时IL=0.5A，
电流表量程均为0 0.6A，当I2大=0.6A时，R2小===10Ω＜20Ω，
并联电路干路电流等于各支路电流之和，则电路电流：I=IL+I2大=0.5A+0.6A=1.1A，
R总===5.45Ω；
（3）当S、S2闭合时，R2与L并联，再与R1串联接入电路，
由图像知当IL’=0.4A时，UL’=2V，串联电路总电压等于各部分电压之和，则U1=U-UL’=6V-2V=4V，
通过R1的电流：I1=IL’+I2=0.8A，
R1===5Ω
当只有S闭合时，R1、R2串联接入电路，串联电路总电阻等于各分电阻之和，I大=0.6A
R2=-R1=-5Ω=5Ω。
答：（1）电源电压为6V；
（2）闭合S、S1、S2时，总电阻最小为5.45Ω；
（3）R2最小为 5Ω。
18.【答案】解：（1）当S1、S2闭合，S3断开时，电路中只有R1连在电路中，由题意分析可知，R1两端的电压为6V，即电源电压为6V，通过R1的电流为0.6A；
由I=可得，R1的阻值：R1===10Ω；
（2）S1闭合，S2、S3断开时，R1、L、R2串联，将滑动变阻器的滑片移到中点，电压表示数为2V，即R1两端的电压为2V，
通过R1的电流：I1===0.2A；
因串联电路处处电流相等，所以通过灯泡和滑动变阻器的电流均为0.2A，由甲图知此时加在小灯泡两端的电压为2V，
因串联电路两端电压等于各部分电压之和，所以此时滑动变阻器两端电压：U2=U-U1′-UL=6V-2V-2V=2V，
此时滑动变阻器接入电路的阻值：R2===10Ω，
由于此时滑动变阻器接入电路的阻值为最大阻值的一半，所以滑动变阻器的最大阻值：R2大=2R2=2×10Ω=20Ω。
答：（1））R1的电阻为10Ω；
（2）滑动变阻器的最大阻值为20Ω。
19.【答案】解：（1）闭合开关S1，断开开关S2、S3时，电路为R1的简单电路，电流表测电路中的电流，
由I=可得，电源的电压：U=I1R1=0.4A×20Ω=8V；
（2）闭合开关S1、S3，断开开关S2，滑动变阻器滑片置于中点位置时，R2与R3串联后再与R1并联，电压表测R2两端的电压，电流表测干路电流，
因并联电路中各支路两端的电压相等，且串联电路中总电压等于各分电压之和，
所以，R3两端的电压：U3=U-U2=8V-4V=4V，
因串联电路中各处的电流相等，
所以，R2与R3串联支路的电流：I23==，即=，
解得：R3=50Ω；
（3）闭合开关S1、S2、S3，滑动变阻器滑片置于R2最左端时，R1与R2的最大阻值并联，电压表测电源两端的电压，电流表测电路中的电流，
因并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，
所以，此时电流表的示数：I=+=+=0.48A；
（4）闭合开关S3，断开开关S1、S2时，R2与R3串联，电压表测R2两端的电压，电流表测电路中的电流，
当电压表的示数U2′=3V时，R2接入电路的阻值最大，
此时R3两端的电压：U3′=U-U2′=8V-3V=5V，
此时电路中的电流：I23′===0.1A，
则R2接入的最大电阻值：R2′===30Ω。
答：（1）电源电压为8V；
（2）R3的阻值为50Ω；
（3）此时电流表的示数为0.48A；
（4）R2接入的最大电阻值为30Ω。
20.【答案】解：
（1）
当S闭合，S1、S2断开时，L和R串联，滑片在中间位置时R=10Ω，灯泡两端的电压恰好是3 V，所以电路中的电流为0.6A，
UR=IR=0.6A×10Ω=6V，U=U0+UR=3V+6V=9V ；
（2）
闭合开关S、S1，断开开关S2，滑片P滑到b端时，此时R'＝20Ω，
（3）
保持滑片P位置不变，闭合开关S、S1、S2，R0与R并联，电流表的示数变化了0.4 A，因为并联电路各支路互不影响，所以I0＝0.4A，
U=U0=9V，。
答：
（1）电源的电压为9V；
（2）闭合开关S、S1，断开开关S2，滑片P滑到b端时，电流表的示数为0.45A；
（3）R0的阻值为22.5Ω。
21.【答案】解：（1）当S1闭合，S2断开时，滑片P在a端，电路为R1的简单电路，电流表测电路中的电流，
由可得，电源电压：U=IaR1=0.6A×20Ω=12V；
（2）当S1闭合，S2断开时，滑片P在b端，R2接入电路的电阻最大，电压表测R2两端的电压，
因串联电路中总电压等于各分电压之和，
所以，R1两端的电压：U1=U-U2=12V-8V=4V，
因串联电路中各处的电流相等，
所以，电路中的电流：
，即，
解得：R2=40Ω；
（3）当S1、S2均闭合，且滑片P在a端时，R1与R3并联，电流表测干路电流，
由图乙可知，当R3两端的电压U3=6V时，通过的电流I3=0.3A，
则R3的阻值：
，
因并联电路中总电阻的倒数等于各分电阻倒数之和，
所以，电路中的总电阻：
，
干路电流表的示数：
。
答：（1）电源电压为12V；
（2）滑动变阻器R2的最大阻值为40Ω；
（3）当S1、S2均闭合，且滑片P在a端时，电流表的示数为1.2A。
