14.2让电灯发光当堂训练
一、选择题
1．如图所示，是一个便携式充电器正在给手机电池充电，在这个过程中，该便携式充电器相当于电路中的（　　）
A．用电器 B．电源
C．导线 D．开关
2．你见过史上最小气的猴子吗如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹。从物理学的角度分析，香蕉的作用相当于电路中的（　　）
A．开关 B．导线
C．电源 D．发声器
3．下列关于电流的说法正确的是（　　）
A．电荷只要移动就能形成电流
B．电路中电流方向一定由电池负极流向正极
C．电流的方向与电子定向移动的方向相同
D．电荷只有定向移动才能形成电流

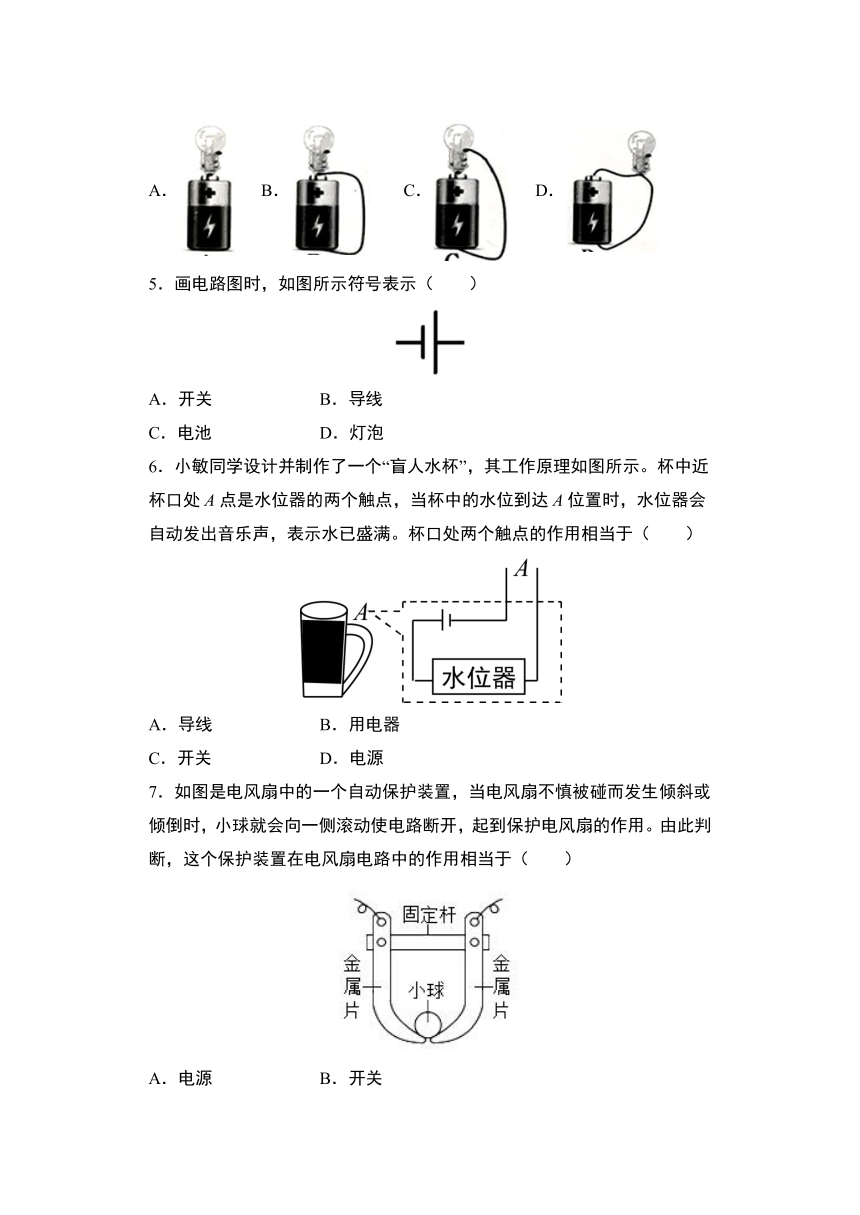

4．小灯泡的结构如图所示，按下图的连接方式能够让小灯泡发光的是（　　）
A． B． C． D．
5．画电路图时，如图所示符号表示（　　）
A．开关 B．导线
C．电池 D．灯泡
6．小敏同学设计并制作了一个“盲人水杯”，其工作原理如图所示。杯中近杯口处A点是水位器的两个触点，当杯中的水位到达A位置时，水位器会自动发出音乐声，表示水已盛满。杯口处两个触点的作用相当于（　　）
A．导线 B．用电器
C．开关 D．电源
7．如图是电风扇中的一个自动保护装置，当电风扇不慎被碰而发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护电风扇的作用。由此判断，这个保护装置在电风扇电路中的作用相当于（　　）
A．电源 B．开关
C．导线 D．用电器

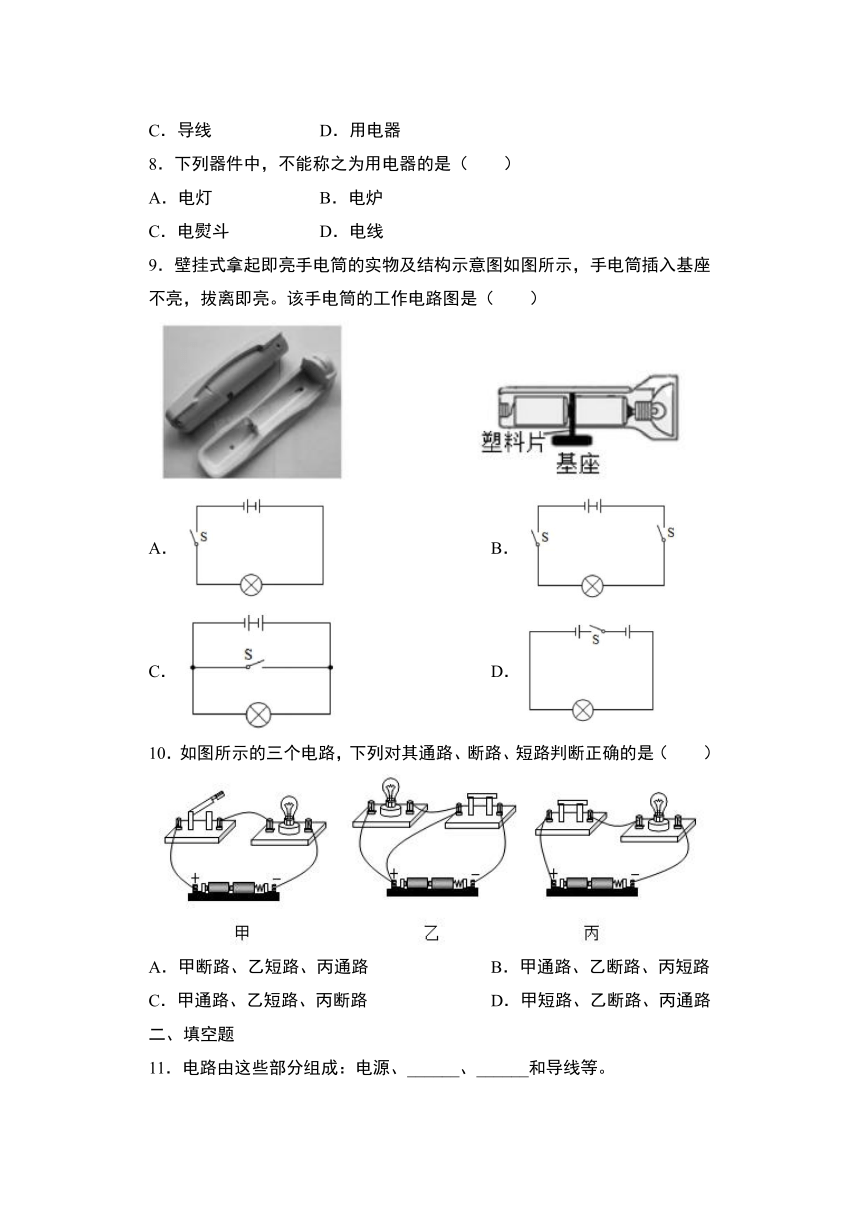

8．下列器件中，不能称之为用电器的是（　　）
A．电灯 B．电炉
C．电熨斗 D．电线
9．壁挂式拿起即亮手电筒的实物及结构示意图如图所示，手电筒插入基座不亮，拔离即亮。该手电筒的工作电路图是（　　）
A． B．
C． D．
10．如图所示的三个电路，下列对其通路、断路、短路判断正确的是（　　）
A．甲断路、乙短路、丙通路 B．甲通路、乙断路、丙短路
C．甲通路、乙短路、丙断路 D．甲短路、乙断路、丙通路
二、填空题
11．电路由这些部分组成：电源、______、______和导线等。
12．国产某品牌的电动混合动力汽车，给汽车蓄电池充电时，蓄电池相当于______（选填“用电器”或“电源”）；刚擦完车玻璃的干毛巾很容易吸附灰尘，但与毛皮摩擦过的橡胶相互排斥，这说明干毛巾带______电，干毛巾______ （选填“得到”或“失去”）电子，若把它和不带电的验电器金属球接触，会发现验电器金属箔片张开，原因是______。小明野炊时用一张包装口香糖的锡箔纸接触电池两级，成功得到火源。 用锡箔直接与电池两级相连，相当于电路连接状态中的______（选填“通路”、“ 开路”或“短路”）。
13．电动轿车具有节能，环保等特点，启动时只要将车钥匙插入锁孔并顺时针旋转一下，轿车就通电了，但不会行驶，这车钥匙其实就是一个___________；给轿车充电时，电瓶相当于________（选填“电源”或“用电器”）。
14．如图所示，开关闭合后，电路的这种状态叫做______，电路的这种状态下小灯泡______（填“能”或“不能”）被烧坏，理由是______。
15．电灯、电铃、电动机等用电来工作的设备，叫______；干电池、蓄电池等是持续供电的装置，叫______。
16．图所示的电路中，DL是电铃，L是小灯泡，同时闭合开关和后，小灯泡______（亮、不亮），电铃______（响、不响）。
17．如图所示，在做电学实验时，有时要将导线与接线柱连接，硬导线与螺丝按压或接线柱连接，正确的接法是图______
18．当电源插头出现如图所示的甲、乙两种情况时，一旦插入插座内，会造成短路的是________（选填“甲”或“乙”）；做成这个插头所用的橡胶、塑料和铜，在通常情况下___________是导体。
19．阳光明媚的周末，晓东的爸爸开着电动汽车带着晓东到海边游玩，电动车正常行驶时，蓄电池相当于_______；当电量不足时，给电动汽车充电时，蓄电池相当于_________，（均选填“用电器”或“电源”）
20．如图是常用手电筒的剖面图，后盖的弹簧是___________（导体/绝缘体），按下按键前，小灯泡不亮，电路为___________（通路/短路/断路）；按下按键后，小灯泡发光，将___________能转化为光能。
三、解答题
21．请画出如图所示的实物电路的电路图。
答案
1．B 2．A 3．D 4．C 5．C 6．C 7．B 8．D 9．D 10．A
11．开关 用电器 12．用电器 负 得到 同种电荷相互排斥 短路 13．开关 用电器 14．短路 不能 小灯泡中没有电流通过 15．用电器 电源 16．不亮 响 17．乙
18．乙 铜 19．电源 用电器 20．导体 断路 电
21．
