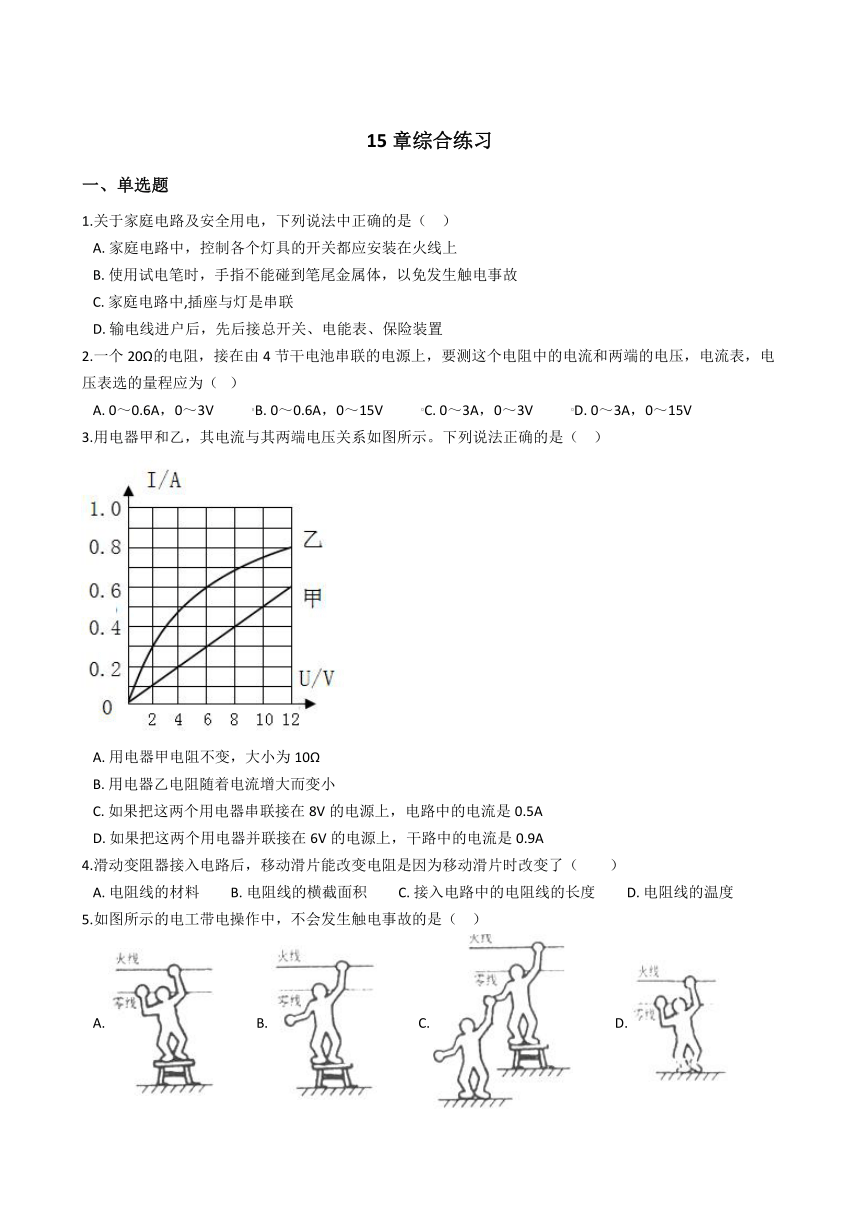

15章综合练习
一、单选题
1.关于家庭电路及安全用电，下列说法中正确的是（ ）
A. 家庭电路中，控制各个灯具的开关都应安装在火线上
B. 使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故
C. 家庭电路中,插座与灯是串联
D. 输电线进户后，先后接总开关、电能表、保险装置
2.一个20Ω的电阻，接在由4节干电池串联的电源上，要测这个电阻中的电流和两端的电压，电流表，电压表选的量程应为（ ）
A. 0～0.6A，0～3V B. 0～0.6A，0～15V C. 0～3A，0～3V D. 0～3A，0～15V
3.用电器甲和乙，其电流与其两端电压关系如图所示。下列说法正确的是（ ）
A. 用电器甲电阻不变，大小为10Ω
B. 用电器乙电阻随着电流增大而变小
C. 如果把这两个用电器串联接在8V的电源上，电路中的电流是0.5A
D. 如果把这两个用电器并联接在6V的电源上，干路中的电流是0.9A
4.滑动变阻器接入电路后，移动滑片能改变电阻是因为移动滑片时改变了（　　）
A. 电阻线的材料 B. 电阻线的横截面积 C. 接入电路中的电阻线的长度 D. 电阻线的温度
5.如图所示的电工带电操作中，不会发生触电事故的是（ ）
A. B. C. D.

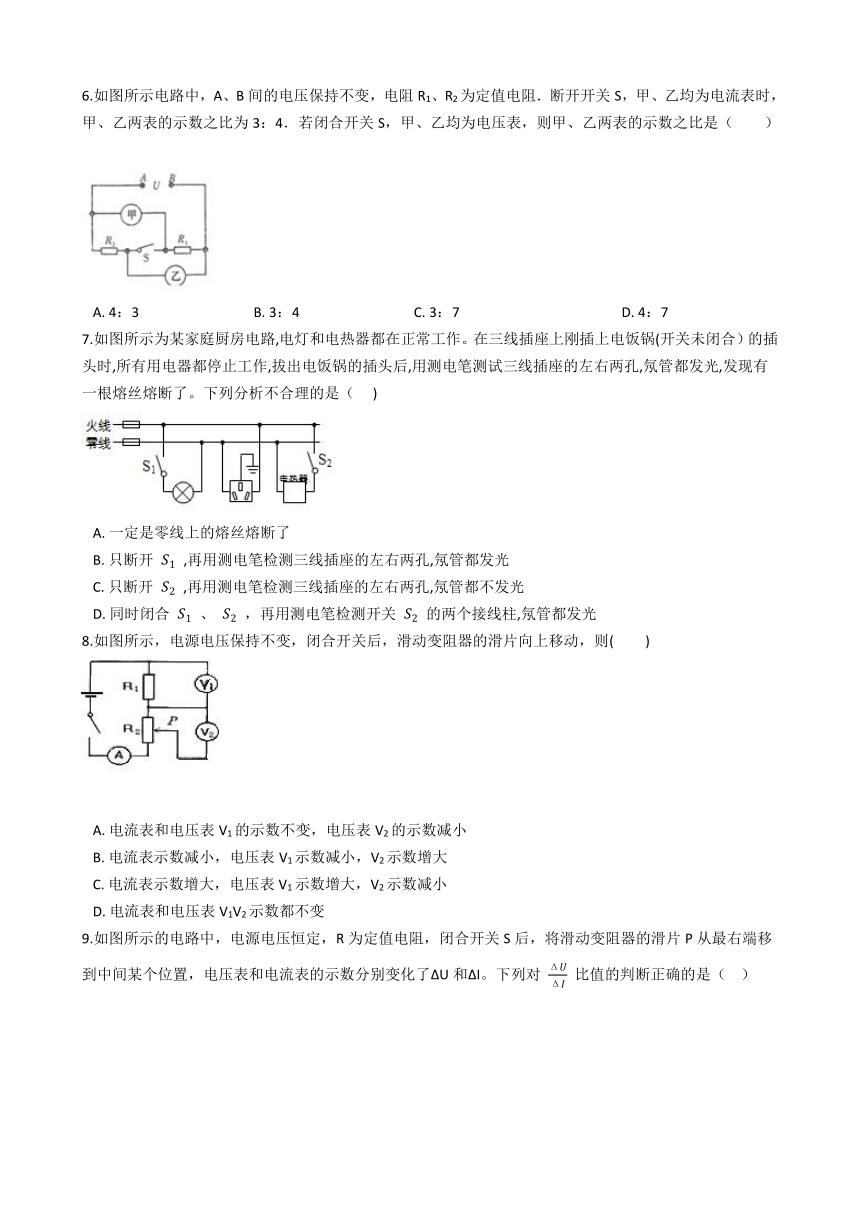

6.如图所示电路中，A、B间的电压保持不变，电阻R1、R2为定值电阻．断开开关S，甲、乙均为电流表时，甲、乙两表的示数之比为3：4．若闭合开关S，甲、乙均为电压表，则甲、乙两表的示数之比是（　　）
A. 4：3 B. 3：4 C. 3：7 D. 4：7
7.如图所示为某家庭厨房电路,电灯和电热器都在正常工作。在三线插座上刚插上电饭锅(开关未闭合）的插头时,所有用电器都停止工作,拔出电饭锅的插头后,用测电笔测试三线插座的左右两孔,氖管都发光,发现有一根熔丝熔断了。下列分析不合理的是（ )
A. 一定是零线上的熔丝熔断了
B. 只断开 ,再用测电笔检测三线插座的左右两孔,氖管都发光
C. 只断开 ,再用测电笔检测三线插座的左右两孔,氖管都不发光
D. 同时闭合 、 ，再用测电笔检测开关 的两个接线柱,氖管都发光
8.如图所示，电源电压保持不变，闭合开关后，滑动变阻器的滑片向上移动，则( )
A. 电流表和电压表V1的示数不变，电压表V2的示数减小
B. 电流表示数减小，电压表V1示数减小，V2示数增大
C. 电流表示数增大，电压表V1示数增大，V2示数减小
D. 电流表和电压表V1V2示数都不变

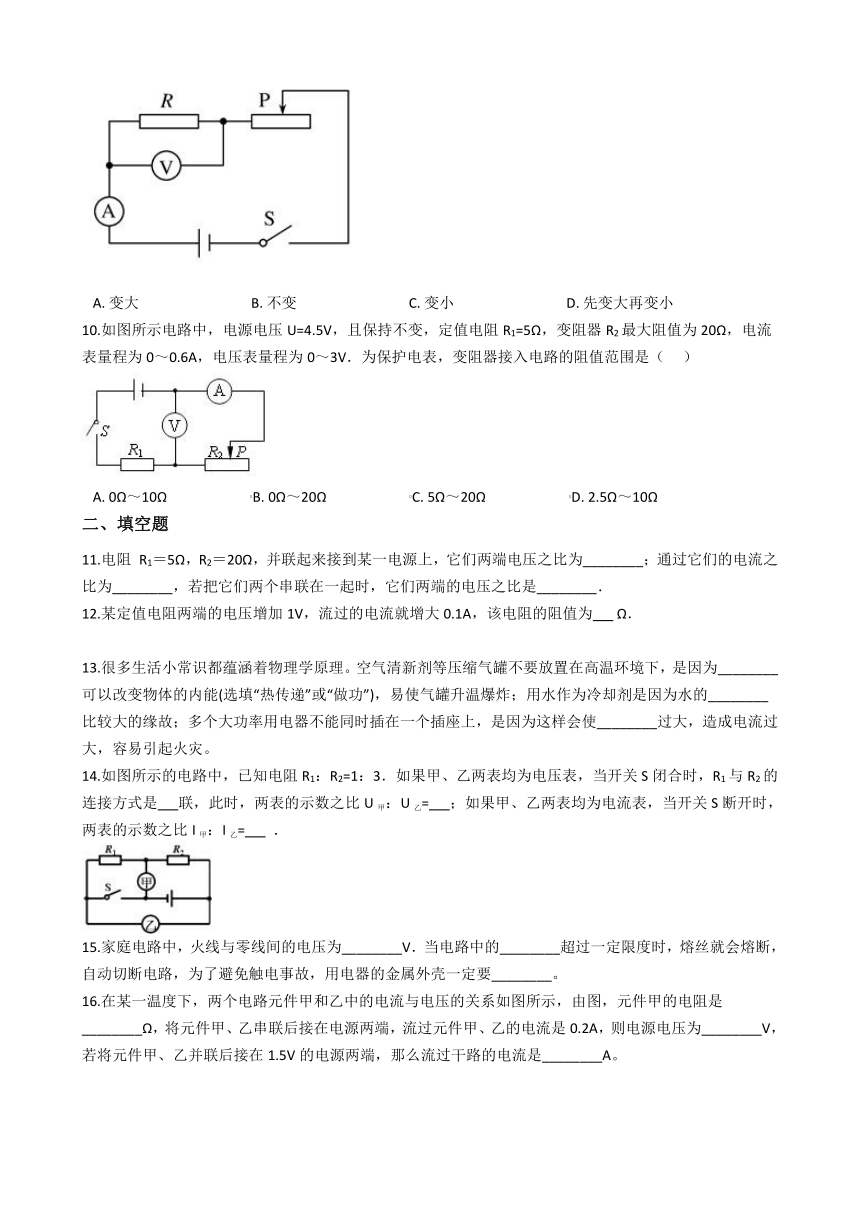

9.如图所示的电路中，电源电压恒定，R为定值电阻，闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了ΔU和ΔI。下列对 比值的判断正确的是（ ）
A. 变大 B. 不变 C. 变小 D. 先变大再变小
10.如图所示电路中，电源电压U=4.5V，且保持不变，定值电阻R1=5Ω，变阻器R2最大阻值为20Ω，电流表量程为0～0.6A，电压表量程为0～3V．为保护电表，变阻器接入电路的阻值范围是（ ）
A. 0Ω～10Ω B. 0Ω～20Ω C. 5Ω～20Ω D. 2.5Ω～10Ω
二、填空题
11.电阻 R1＝5Ω，R2＝20Ω，并联起来接到某一电源上，它们两端电压之比为________；通过它们的电流之比为________，若把它们两个串联在一起时，它们两端的电压之比是________．
12.某定值电阻两端的电压增加1V，流过的电流就增大0.1A，该电阻的阻值为 Ω．
13.很多生活小常识都蕴涵着物理学原理。空气清新剂等压缩气罐不要放置在高温环境下，是因为________可以改变物体的内能(选填“热传递”或“做功”)，易使气罐升温爆炸；用水作为冷却剂是因为水的________比较大的缘故；多个大功率用电器不能同时插在一个插座上，是因为这样会使________过大，造成电流过大，容易引起火灾。
14.如图所示的电路中，已知电阻R1：R2=1：3．如果甲、乙两表均为电压表，当开关S闭合时，R1与R2的连接方式是 联，此时，两表的示数之比U甲：U乙= ；如果甲、乙两表均为电流表，当开关S断开时，两表的示数之比I甲：I乙= ．
15.家庭电路中，火线与零线间的电压为________V．当电路中的________超过一定限度时，熔丝就会熔断，自动切断电路，为了避免触电事故，用电器的金属外壳一定要________。

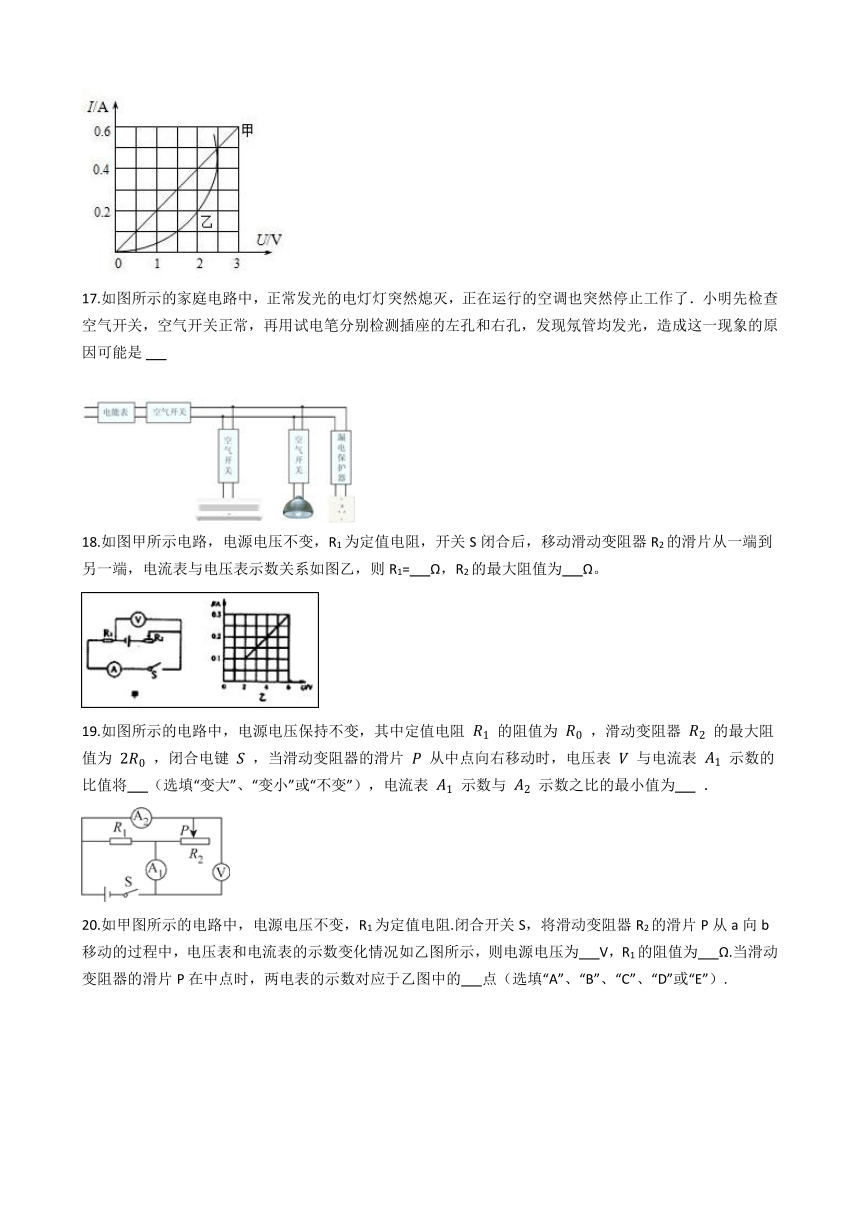

16.在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示，由图，元件甲的电阻是________Ω，将元件甲、乙串联后接在电源两端，流过元件甲、乙的电流是0.2A，则电源电压为________V，若将元件甲、乙并联后接在1.5V的电源两端，那么流过干路的电流是________A。
17.如图所示的家庭电路中，正常发光的电灯灯突然熄灭，正在运行的空调也突然停止工作了．小明先检查空气开关，空气开关正常，再用试电笔分别检测插座的左孔和右孔，发现氖管均发光，造成这一现象的原因可能是
18.如图甲所示电路，电源电压不变，R1为定值电阻，开关S闭合后，移动滑动变阻器R2的滑片从一端到另一端，电流表与电压表示数关系如图乙，则R1= Ω，R2的最大阻值为 Ω。
19.如图所示的电路中，电源电压保持不变，其中定值电阻 的阻值为 ，滑动变阻器 的最大阻值为 ，闭合电键 ，当滑动变阻器的滑片 从中点向右移动时，电压表 与电流表 示数的比值将 （选填“变大”、“变小”或“不变”），电流表 示数与 示数之比的最小值为 ．

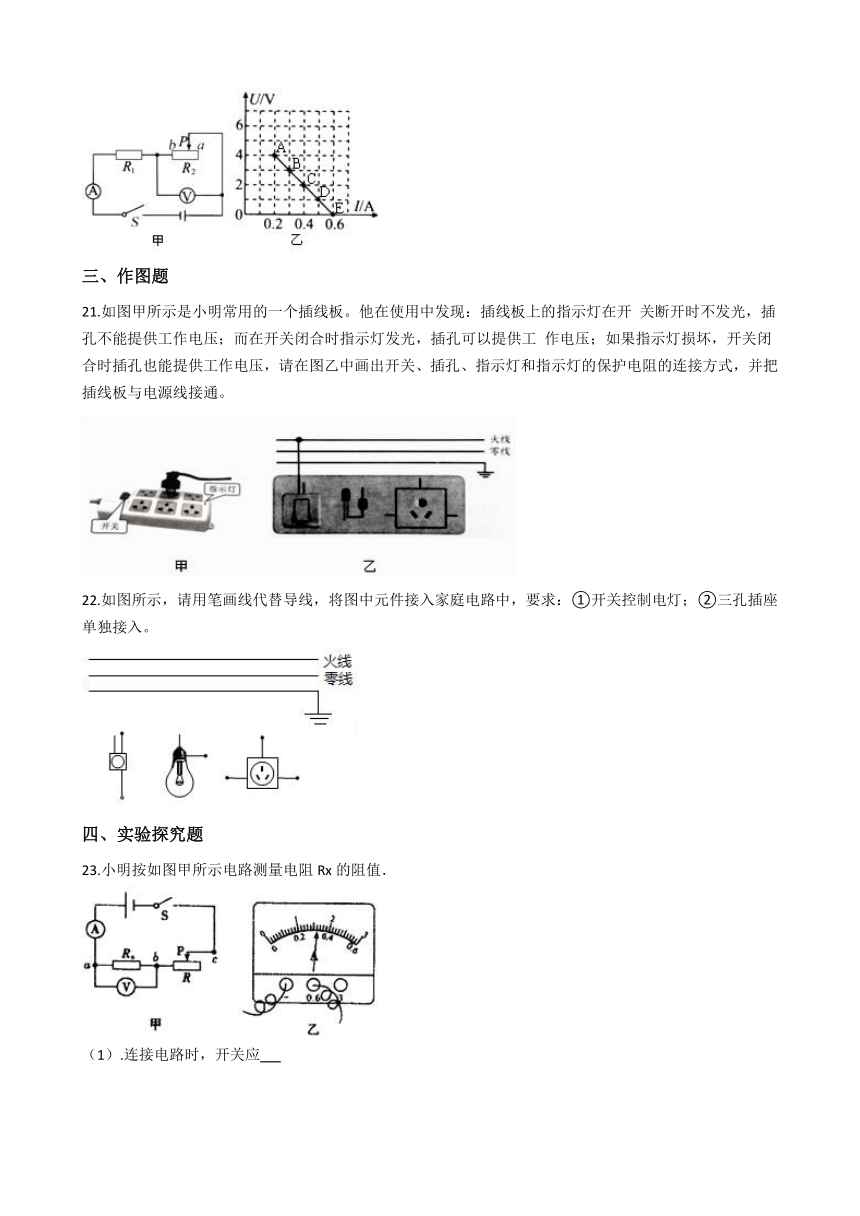

20.如甲图所示的电路中，电源电压不变，R1为定值电阻.闭合开关S，将滑动变阻器R2的滑片P从a向b移动的过程中，电压表和电流表的示数变化情况如乙图所示，则电源电压为 V，R1的阻值为 Ω.当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的 点（选填“A”、“B”、“C”、“D”或“E”）.
三、作图题
21.如图甲所示是小明常用的一个插线板。他在使用中发现：插线板上的指示灯在开 关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工 作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压，请在图乙中画出开关、插孔、指示灯和指示灯的保护电阻的连接方式，并把插线板与电源线接通。
22.如图所示，请用笔画线代替导线，将图中元件接入家庭电路中，要求：①开关控制电灯；②三孔插座单独接入。
四、实验探究题
23.小明按如图甲所示电路测量电阻Rx的阻值．
（1）.连接电路时，开关应
（2）.闭合S后，发现电流表和电压表的指针均不动．他断开S，检査线路连接无误后，把电压表与b点相连的那根导线改接到c点，再次闭合S时，发现电流表的指针仍不动，但电压表的指针明显的偏转．若电路中只有一处故障，则故障是
（3）.排除故障后，正确连接电路，闭合S，移动滑片P，当电压表的示数为1.6V时，电流表的示数如图乙所示，则电路中的电流为 A，Rx= Ω
24.为了探究“电流与电阻的关系”，小明用阻值不同的定值电阻、电压为6伏的电源、滑动变阻器（20Ω 2.5A）等器材按图甲方式连接电路，进行如下实验。
①将4欧的R1接入电路，当电压表示数为4伏时，记录电流表的示数。
②用R2替换R1 ， 发现无论如何左右移动滑片P，电压表指针在4伏的刻度左右摆动，但无法准确指在4伏的刻度线上。
老师告知小明：滑动变阻器的线圈结构如图乙所示，因此无法连续改变接入电路的有效阻值，当定值电阻与滑动变阻器最大阻值相比过小时，会导致步骤②现象发生。
③用一根阻值为0.5欧的电阻丝制作一个可连续改变阻值的旋钮式变阻器，并按图丙方式接入电路，继续实验。通过调节滑片P和旋钮触片Q使电压表示数为4伏，此时电流表示数如图丁所示。
（1）.图丁中电流表的示数为 安。
（2）.步骤③中滑片P和旋钮触片Q处在如图丙所示的位置时，电压表示数略超过4伏，则小明应如何调节滑片P和旋钮触片Q使电压表示数为4伏？ 。
（3）.小明利用图甲电路继续他的探究实验，仍保持定值电阻两端的电压为4伏，则下列定值电阻可用来替换R1进行实验的有 （可多选）。
A.15欧
B.25欧
C.35欧
D.45欧
五、计算题
25.如图，闭合开关后，电压表的示数是3V，电流表的示数为0.3A，求电阻R的阻值．
26.如图所示，电源电压保持不变，灯泡L2的电阻R2＝5Ω，闭合开关，如果电流表A1的读数为1.0A，电流表A2的读数是0.6A，
求
（1）电源电压
（2）通过灯L1的电流
（3）L1的电阻值
27.如图所示的电路中，电源电压是12V且保持不变，R1=R3=4Ω， R2＝6Ω。试求：
（1）当开关S1、S2断开时，电流表和电压表示数各是多少？
（2）当开关S1、S2均闭合时，电流表和电压表示数各是多少？
答案解析部分
一、单选题
1.【答案】 A
2.【答案】 B
3.【答案】 D
4.【答案】 C
5.【答案】 B
6.【答案】 B
7.【答案】 C
8.【答案】 A
9.【答案】 B
10.【答案】 D
二、填空题
11.【答案】 1：1；4：1；1：4
12.【答案】 10
13.【答案】 热传递；比热容；总功率
14.【答案】 串；1：4；4：3
15.【答案】 220；电流；接地
16.【答案】 5；3；0.4
17.【答案】 进户零线断路
18.【答案】 20；40
19.【答案】 变大；2
20.【答案】 6；10；B
三、作图题
21.【答案】 解:如图所示:
22.【答案】
四、实验探究题
23.【答案】 （1）断开
（2）bc之间断路
（3）0.32；5
24.【答案】 （1）2
（2）将滑片P向右移，使电压表示数略小于4V，再将触片Q沿逆时针转动，直到电压表示数为4V
（3）A,B,C
五、计算题
25.【答案】 解：∵I
∴R 10Ω.
26.【答案】 （1）解：电源电压为：
（2）解：根据并联电路的电流规律知，通过灯L1的电流为：
（3）解： ，得L1的电阻值为：
27.【答案】 （1）解：当S1、S2断开时，R2、R3串联，电流表测电路中电流，电压表测R2两端电压，此时电路总电阻
电流表示数
电压表示数
答：当开关S1、S2断开时，电流表示数为1.2A，电压表示数为7.2V；
（2）解：S1、S2闭合，R1与R2并联，R3被短路，电压表示数为
通过R1的电流
通过R2的电流
电流表示数
(
…………○…………外…………○…………装…………○…………订…………○…………线…………○…………
) (
※※请※※不※※要※※在※※装※※订※※线※※内※※答※※题※※
) (
…………○…………内…………○…………装…………○…………订…………○…………线…………○…………
)
答：当开关S1、S2均闭合时，电流表示数为5A，电压表示数为12V。
