15.2电流和电路同步练习2021—2022学年人教版九年级物理全一册（有答案）

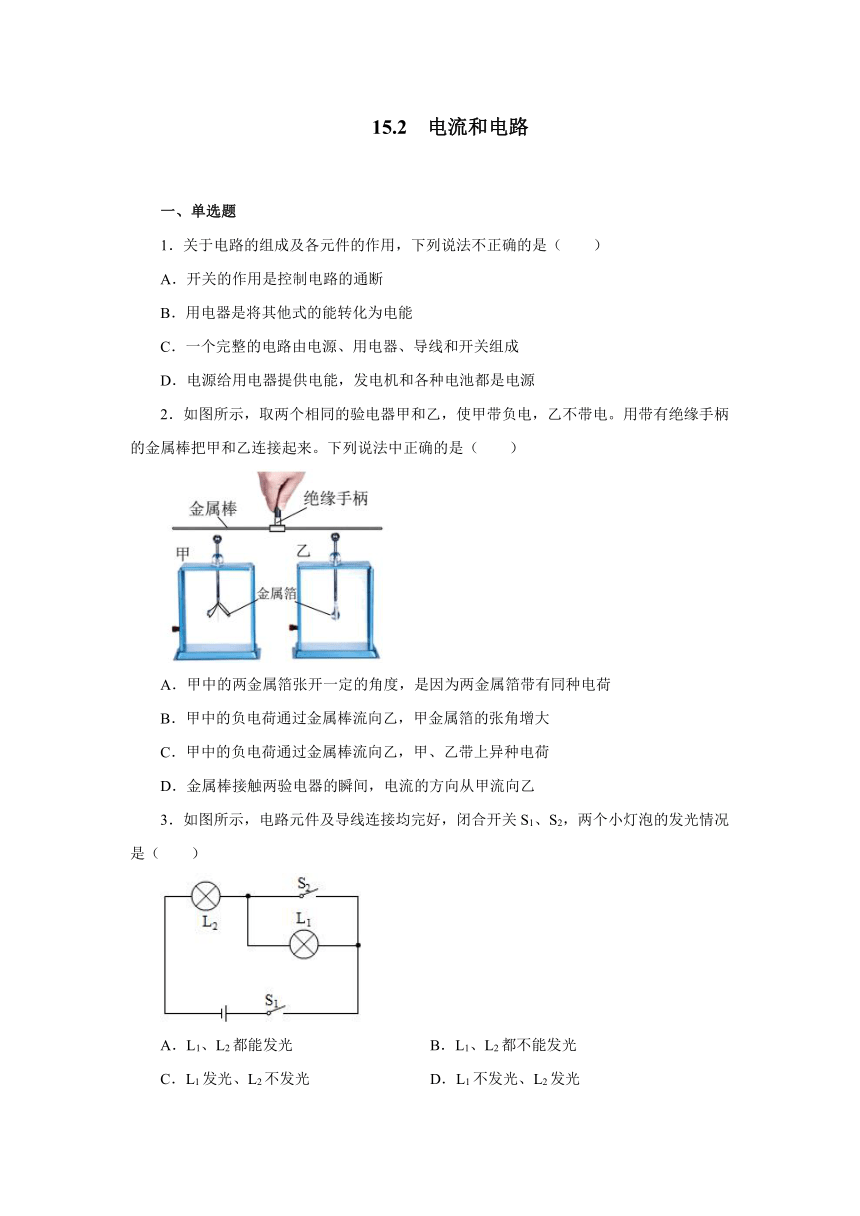

15.2 电流和电路
一、单选题
1．关于电路的组成及各元件的作用，下列说法不正确的是（　　）
A．开关的作用是控制电路的通断
B．用电器是将其他式的能转化为电能
C．一个完整的电路由电源、用电器、导线和开关组成
D．电源给用电器提供电能，发电机和各种电池都是电源
2．如图所示，取两个相同的验电器甲和乙，使甲带负电，乙不带电。用带有绝缘手柄的金属棒把甲和乙连接起来。下列说法中正确的是（　　）
A．甲中的两金属箔张开一定的角度，是因为两金属箔带有同种电荷
B．甲中的负电荷通过金属棒流向乙，甲金属箔的张角增大
C．甲中的负电荷通过金属棒流向乙，甲、乙带上异种电荷
D．金属棒接触两验电器的瞬间，电流的方向从甲流向乙
3．如图所示，电路元件及导线连接均完好，闭合开关S1、S2，两个小灯泡的发光情况是（　　）
A．L1、L2都能发光 B．L1、L2都不能发光
C．L1发光、L2不发光 D．L1不发光、L2发光

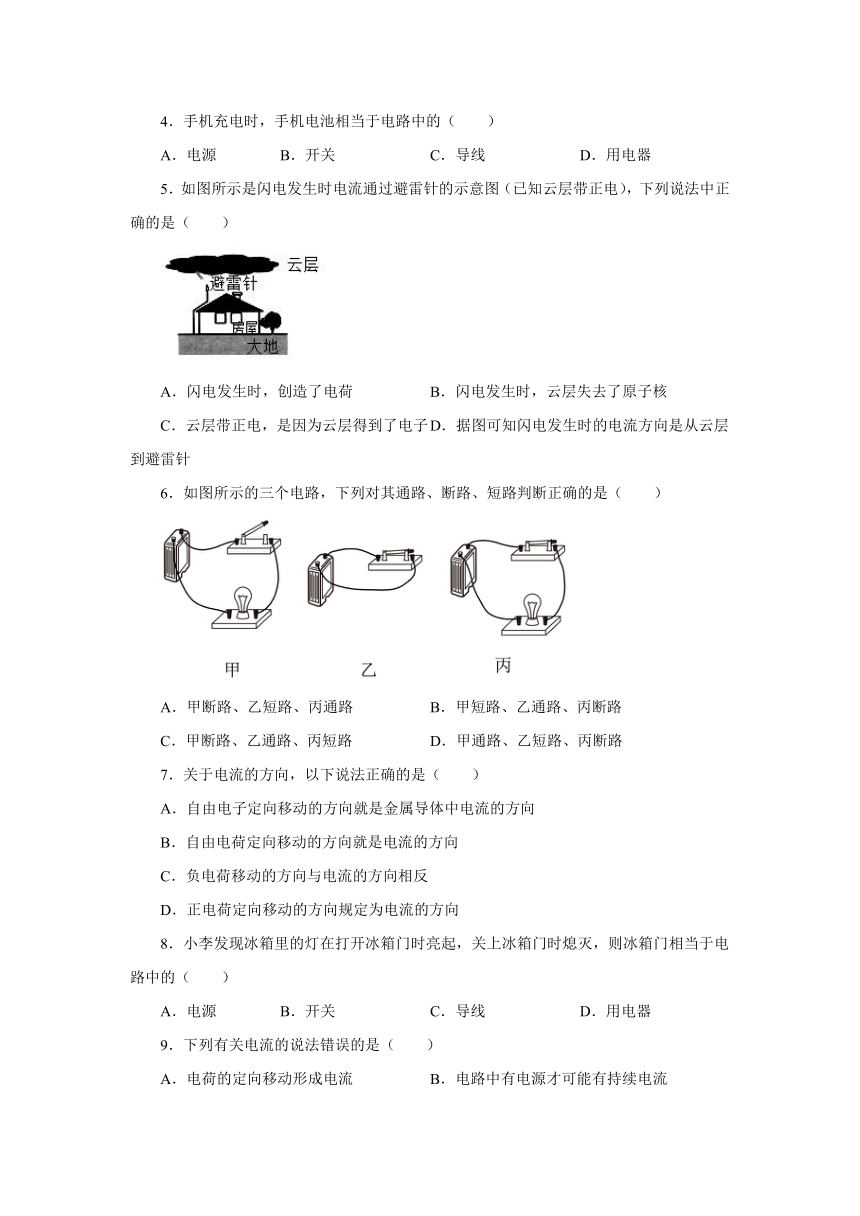

4．手机充电时，手机电池相当于电路中的（　　）
A．电源 B．开关 C．导线 D．用电器
5．如图所示是闪电发生时电流通过避雷针的示意图（已知云层带正电），下列说法中正确的是（　　）
A．闪电发生时，创造了电荷 B．闪电发生时，云层失去了原子核
C．云层带正电，是因为云层得到了电子 D．据图可知闪电发生时的电流方向是从云层到避雷针
6．如图所示的三个电路，下列对其通路、断路、短路判断正确的是（　　）
A．甲断路、乙短路、丙通路 B．甲短路、乙通路、丙断路
C．甲断路、乙通路、丙短路 D．甲通路、乙短路、丙断路
7．关于电流的方向，以下说法正确的是（　　）
A．自由电子定向移动的方向就是金属导体中电流的方向
B．自由电荷定向移动的方向就是电流的方向
C．负电荷移动的方向与电流的方向相反
D．正电荷定向移动的方向规定为电流的方向
8．小李发现冰箱里的灯在打开冰箱门时亮起，关上冰箱门时熄灭，则冰箱门相当于电路中的（　　）
A．电源 B．开关 C．导线 D．用电器
9．下列有关电流的说法错误的是（　　）
A．电荷的定向移动形成电流 B．电路中有电源才可能有持续电流
C．干电池内、外的电流都是从正极流向负极 D．电流方向与正电荷定向移动的方向相同
10．在如图所示的实验中，当开关S闭合时，灯L1、L2均不亮，某同学用一根导线去查找电路的故障，他将导线先并接在灯L1两端时发现灯L2亮，灯L1不亮，然后并接在灯L2两端时发现两灯均不亮，由此可判断（　　）
A．灯L1断路 B．灯L2断路 C．灯L1短路 D．灯L2短路
二、作图题
11．在虚线框内画出如图所示的实物电路的电路图。
三、填空题
12．我们平常所说的“开灯”，实际是将电路中的开关_________ （选填“闭合”或“断开”），使电路形成___________路。
13．如图所示的充电宝带有手电筒功能。发光二极管发光时充电宝内部的化学能转化为______能，然后又被发光二极管转化 为光能。如图所示的二极管正在发光，图中导体内自由电子的移动方向是______（“从左至右”或“从右至左”）。
　　
14．小红同学在连接电路时发现。刚接好最后一根导线，灯泡就亮了，由此可知在连接电路时，他忘了_______。
15．如图所示为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点，只要将车钥匙插入锁孔并顺时针旋转一下，车子就通电了。车钥匙的作用相当于电路中的______，给电动车充电时，蓄电池相当于电路中的______。
16．如图所示，两个水果电池组成的“ 电池组” 点亮了发光二极管，这个“电池组” 在工作时将________能转化为电能，发光二极管具有________的性质，电流只能从的正极流进从负极流出（如图），则A、B这两个金属片中相当于电池正极的金属是________。
17．某引爆装置如图所示，起爆前定时开关S是闭合的，当设定的起爆时间一到，定时开关S就会自动断开，为使引爆装置停止工作，应在_______（填“a”或“b”）处剪断导线，拆除前起爆器上_______（填“有“或“没有”）电流通过。
18．用导线把电源、开关、用电器连接起来组成了电路；如图所示，在常用的手电筒中，采用______作为电源；______是用电器；______就是开关。
参考答案
1．B
2．A
3．D
4．D
5．D
6．A
7．D
8．B
9．C
10．A
11．
12．闭合 通
13．电 从左到右
14．断开开关
15．开关 用电器
16．化学 单向导电 B
17．a 没有
18．干电池 小灯泡 按键
